树莓派人脸识别云台集成安装壳体结构

　　这套集成安装结构主要面向嵌入式视觉识别类项目的硬件落地场景，解决树莓派主控板、视觉摄像头、舵机云台三类核心部件零散安装、接线杂乱、调试时定位不准的实际问题，常见于桌面级人脸识别验证终端、小型视觉追踪实验装置、入门级AI视觉教学实训设备的硬件搭建环节，可直接作为非量产原型设备的承载结构使用，省去零散固定件的选型与适配时间。

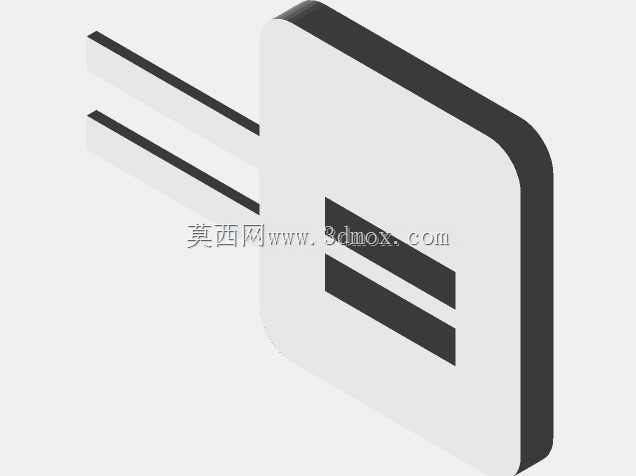

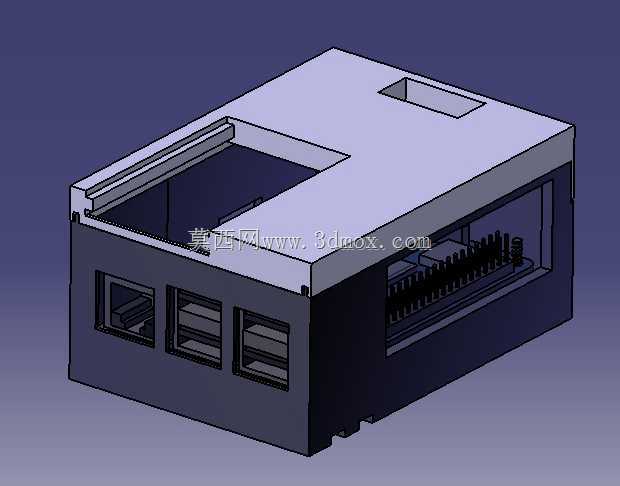

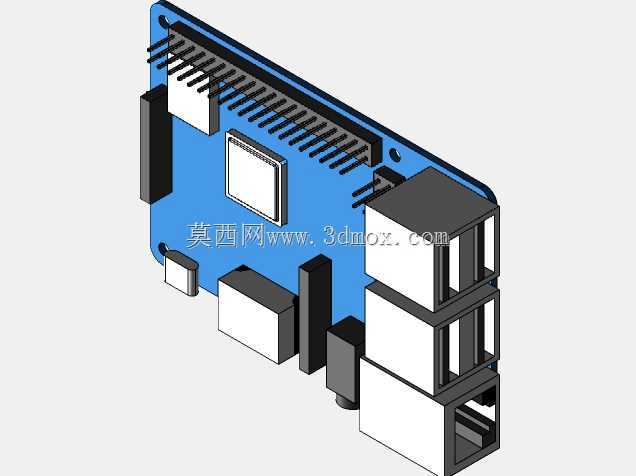

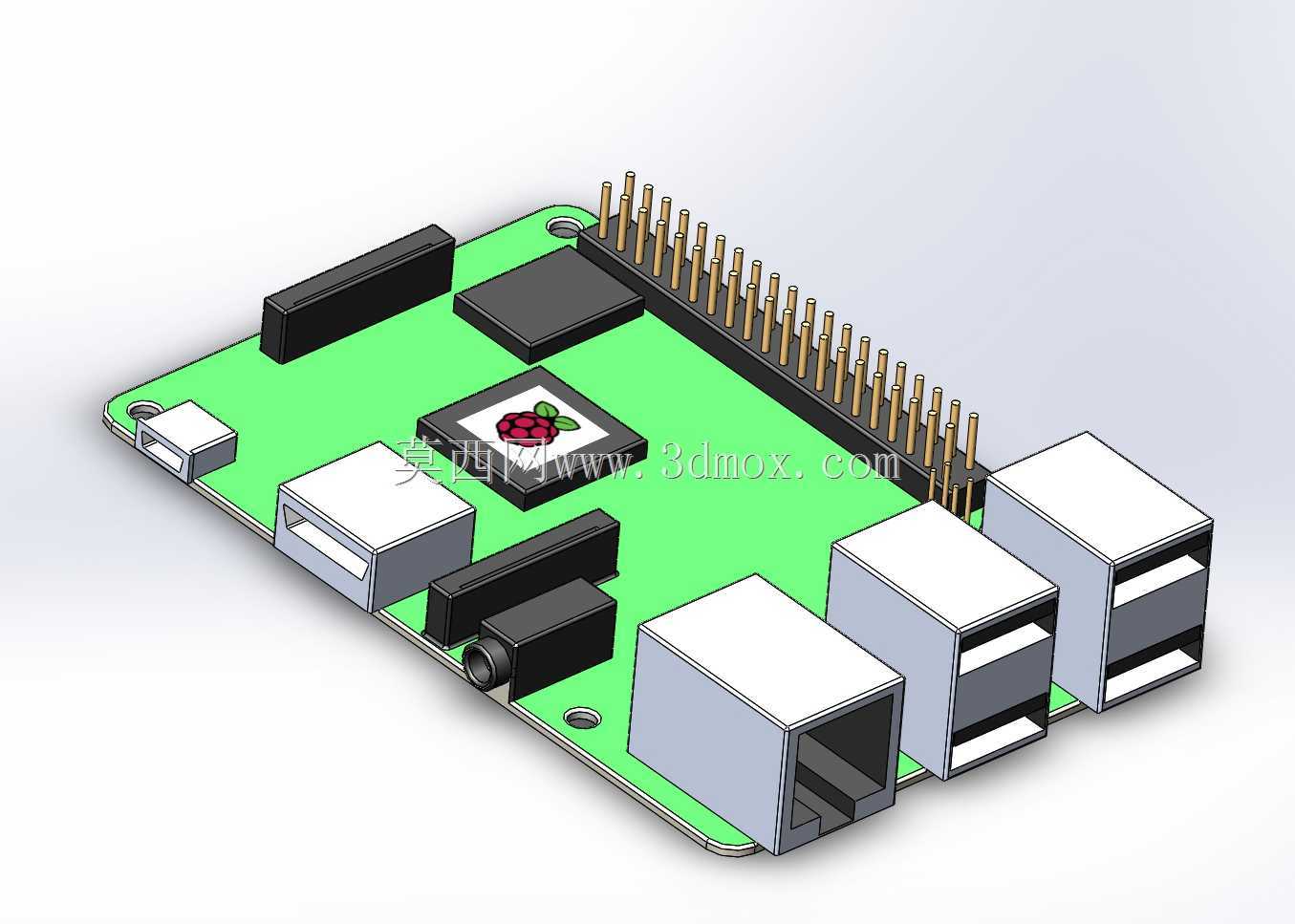

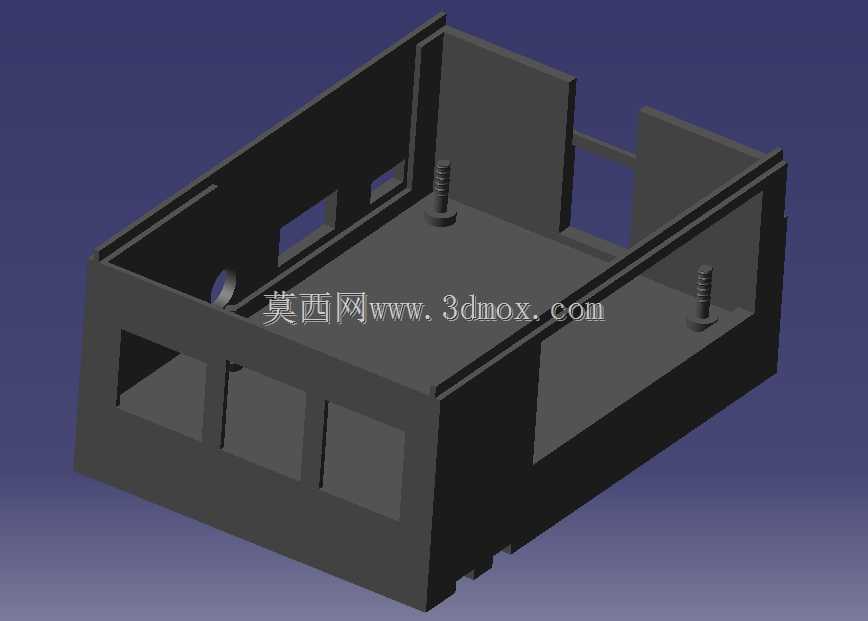

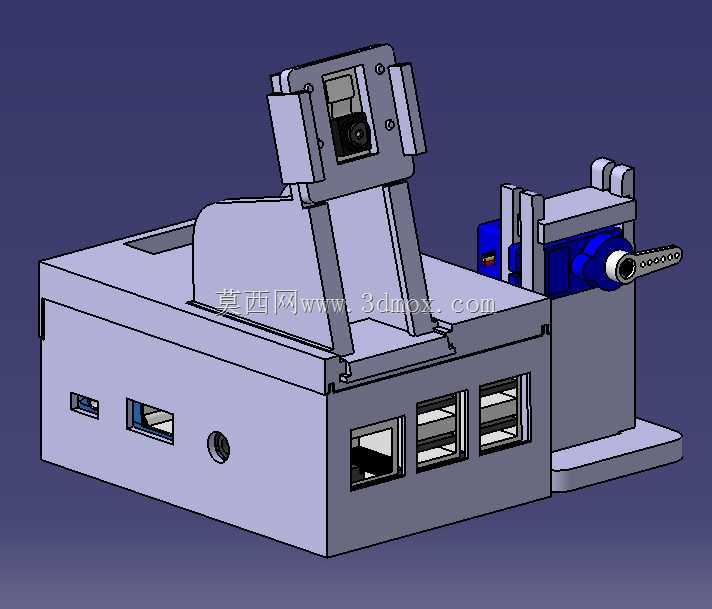

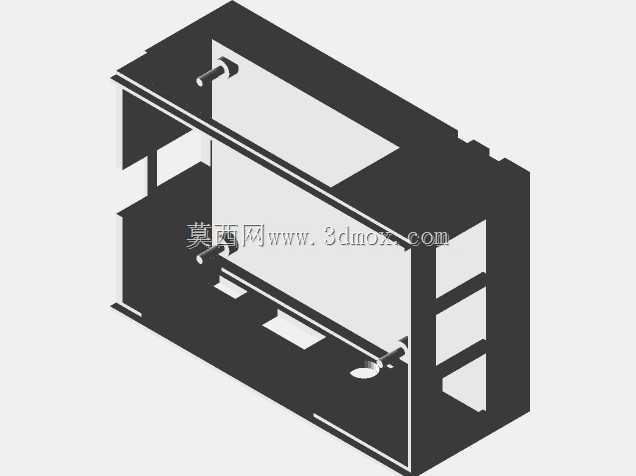

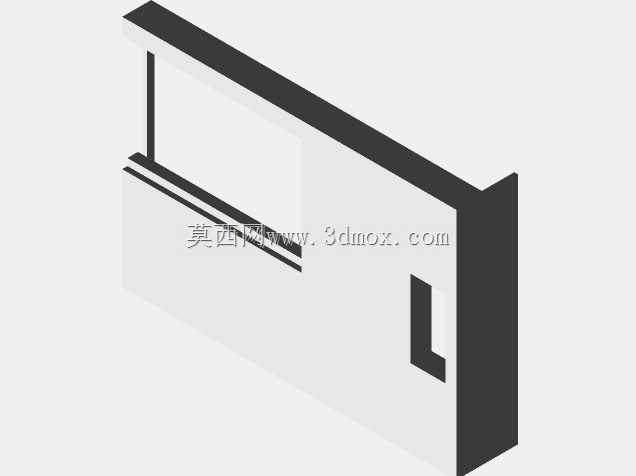

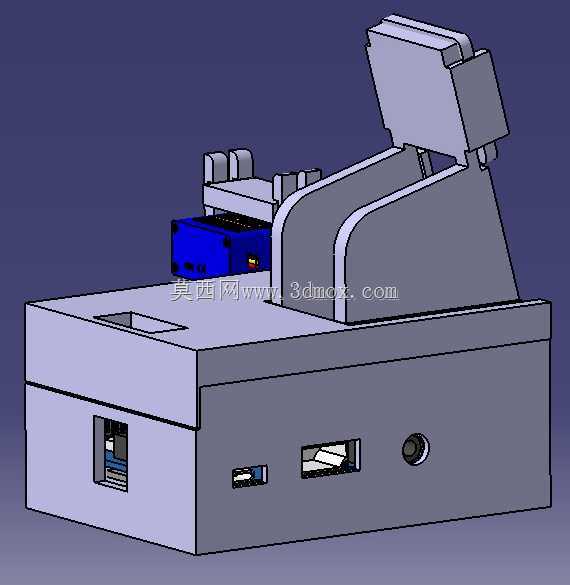

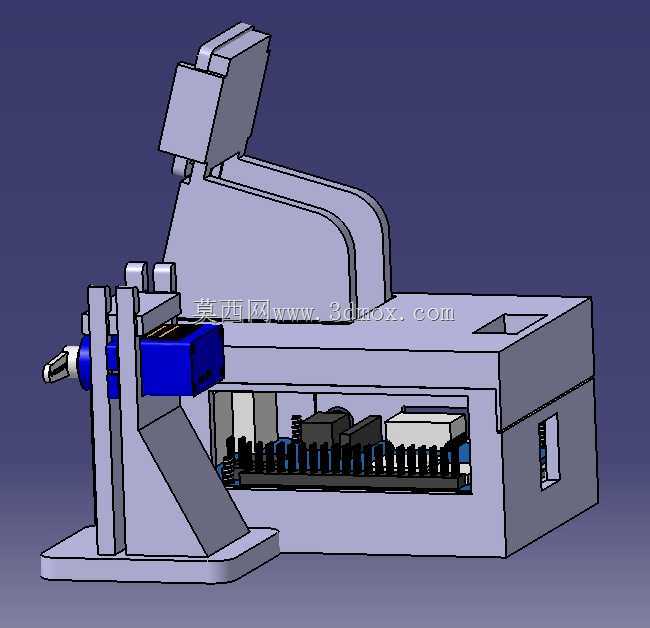

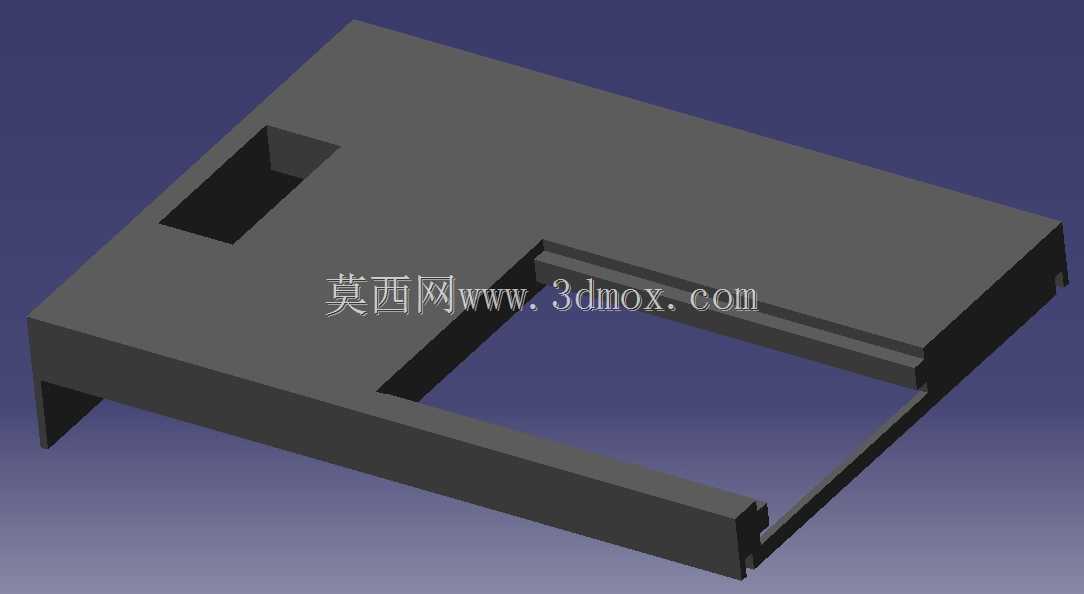

　　结构整体采用分层布局设计，下部为主控容纳腔体，腔体侧壁预留对应树莓派3B+的全接口开口，包含以太网口、USB接口、HDMI输出口、Micro USB供电口的对位避让槽，开口尺寸严格匹配接口外轮廓公差，装配后接口边缘与壳体间隙控制在0.2mm以内，既不会出现接口卡滞无法插拔的问题，也不会因间隙过大导致内部积灰、线缆外露。腔体内部设置四个定位柱，定位柱中心距完全匹配树莓派3B+的安装孔位，柱高预留3mm间隙，避免主板背面焊点直接接触壳体造成短路，定位柱顶端做0.3mm倒角处理，装配时主板可顺利滑入定位，无需反复对位调整。

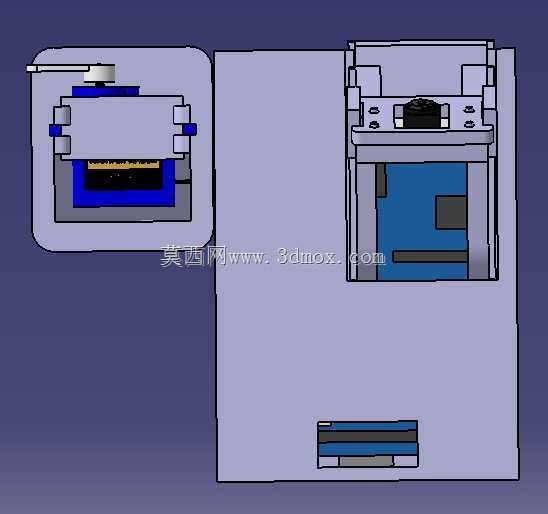

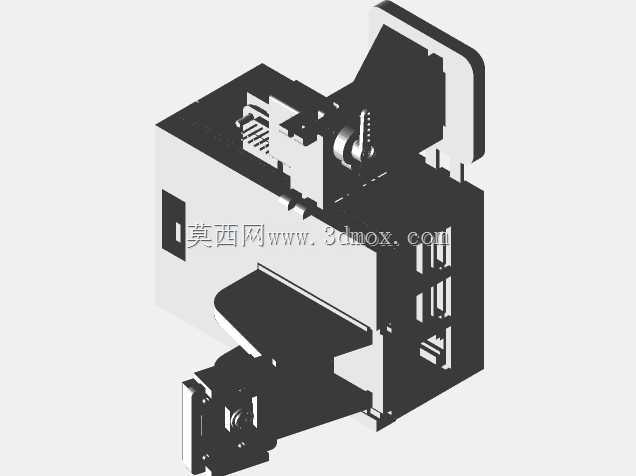

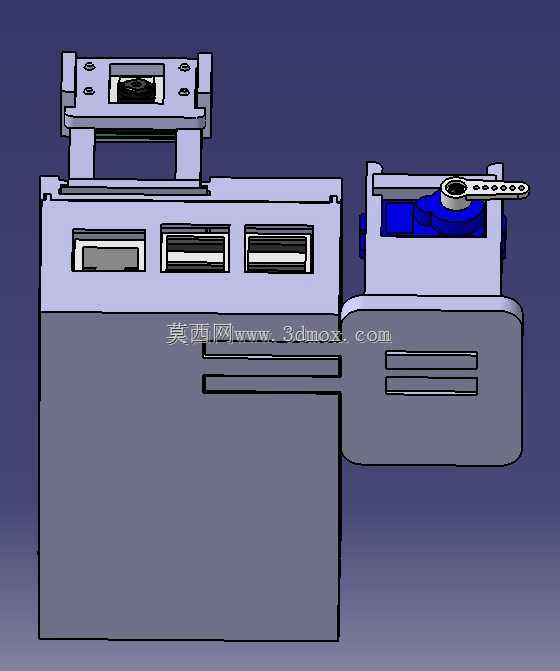

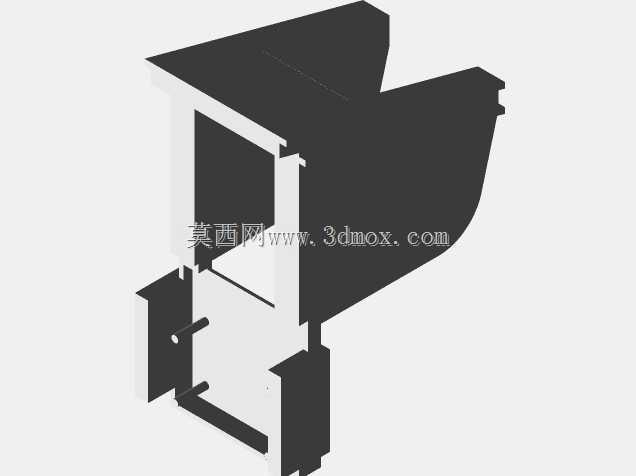

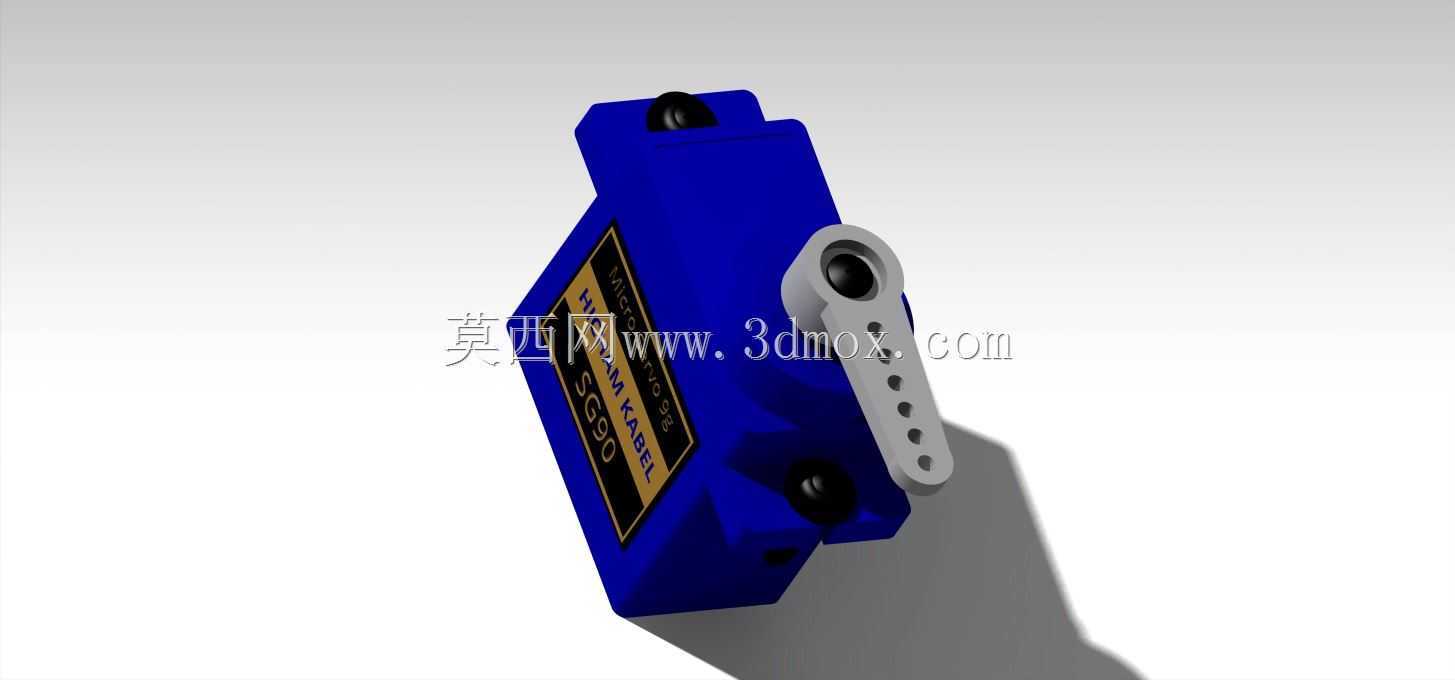

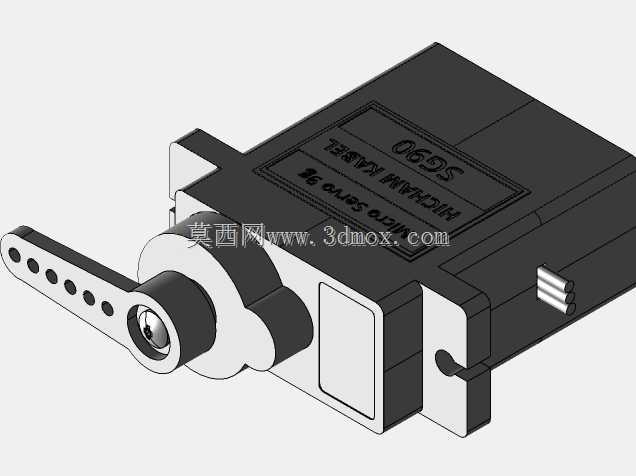

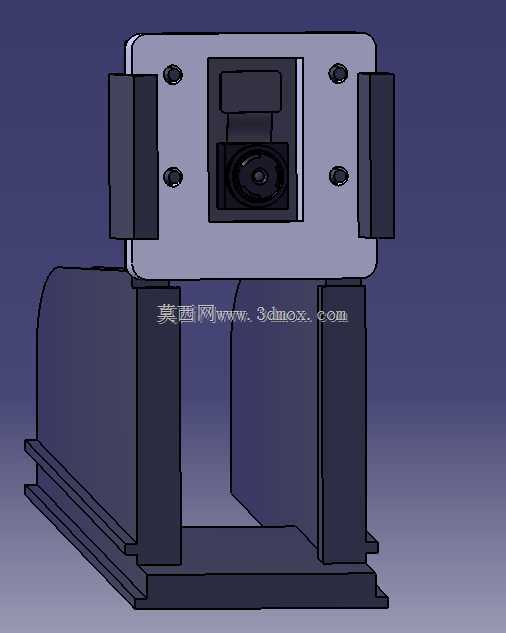

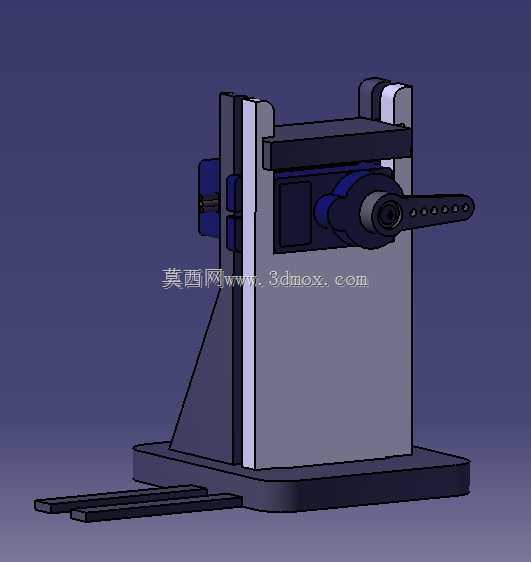

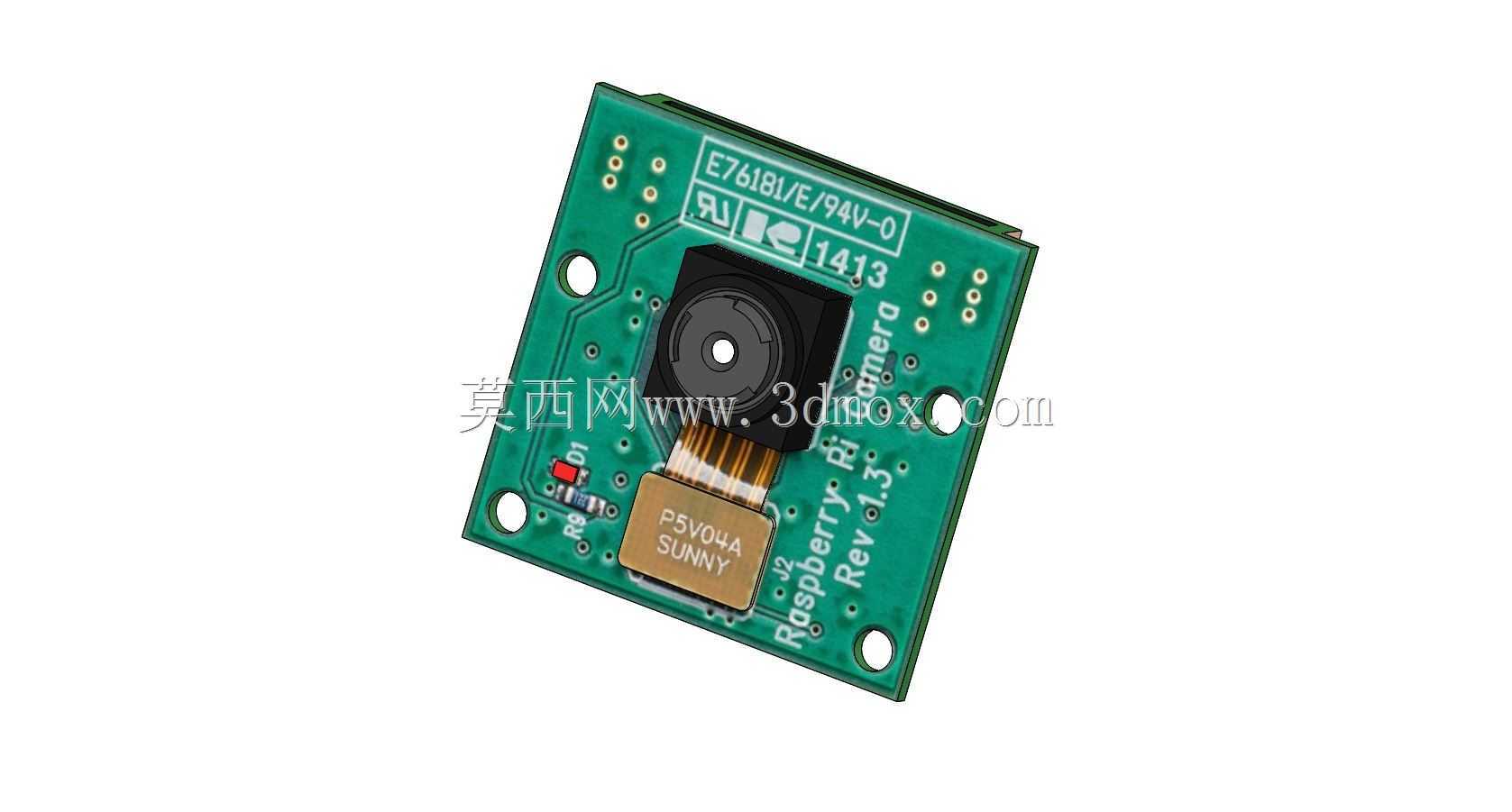

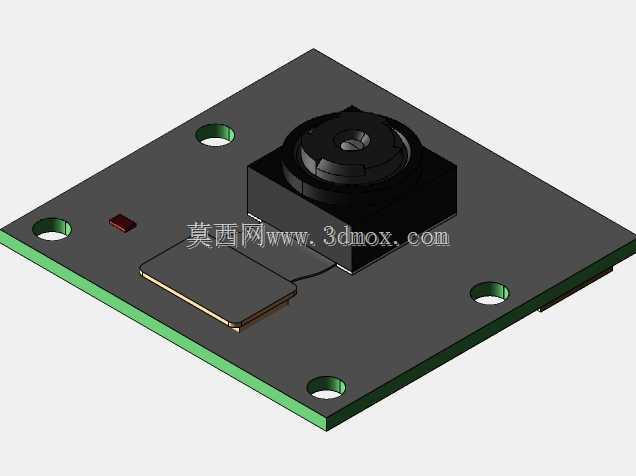

　　上部为双轴舵机云台安装位，可直接适配SG90微型伺服电机的安装尺寸，水平旋转轴的舵机嵌入腔体后侧的定位槽内，定位槽两侧设置限位筋，限制舵机周向转动，避免舵机带载转动时自身移位导致云台角度偏差；垂直俯仰轴的舵机固定在L型支架上，支架与水平转轴的舵盘通过螺丝锁紧，摄像头安装位设置在俯仰轴支架顶端，安装位的开孔尺寸匹配Camera Pi rev1.3摄像头模组的外形，预留FPC排线的走线槽，排线可沿支架内侧的线槽向下引入主控腔体，避免云台转动时排线被拉扯、磨损。

　　整套结构的安装边界控制在180mm×120mm×150mm范围内，底部为平整安装面，可直接通过双面胶或M3螺丝固定在桌面、设备机架平面上，无需额外加工转接板。云台水平旋转角度覆盖-90°到+90°，垂直俯仰角度覆盖-30°到+60°，转动范围内无结构干涉，舵机转动时壳体无共振异响，摄像头模组的视场角不会被壳体结构遮挡。结构设计时充分考虑3D打印的工艺特性，所有壁厚统一设置为2mm，无小于45°的悬空结构，打印时无需添加大量支撑，打印完成后仅需简单去除毛边即可完成装配，所有配合位均预留0.15mm的打印公差，适配PLA、ABS等常见3D打印材料的收缩率，不会出现打印后零件无法装配的问题。

　　在实际使用场景中，这套结构可直接承载整套人脸识别硬件，完成人脸采集、角度追踪、身份核验的全流程硬件支撑，相比零散堆叠的安装方式，整体结构紧凑，接线全部收纳在腔体内部，移动调试时不会出现线缆松脱、部件移位的问题，适合实验室原型验证、学生课程设计、小型DIY智能装置的快速搭建，结构上预留了扩展安装孔位，可根据需求加装补光灯、红外测距模块等扩展配件，无需重新设计整体壳体。
