伺服配套多关节机械臂结构设计

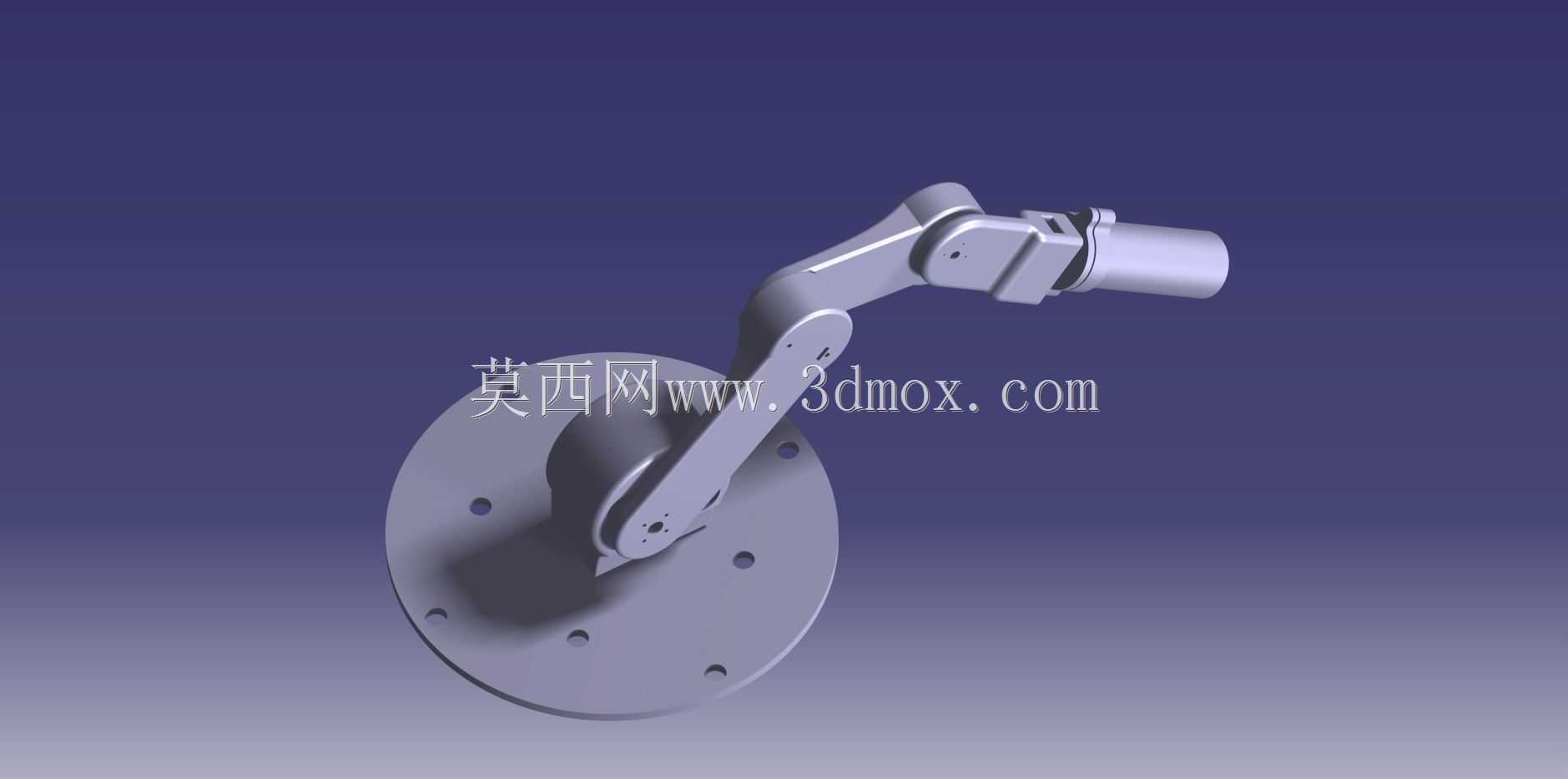

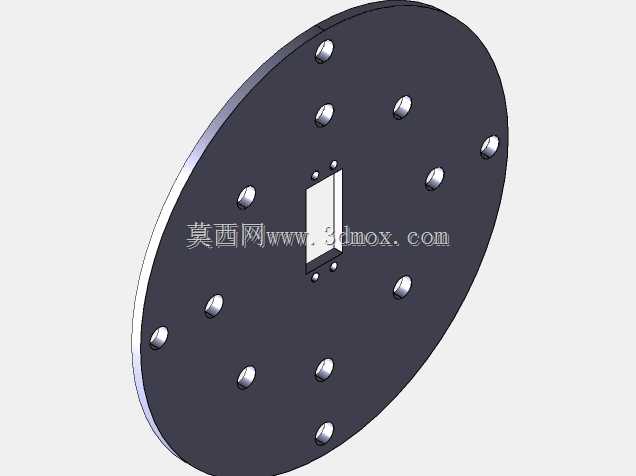

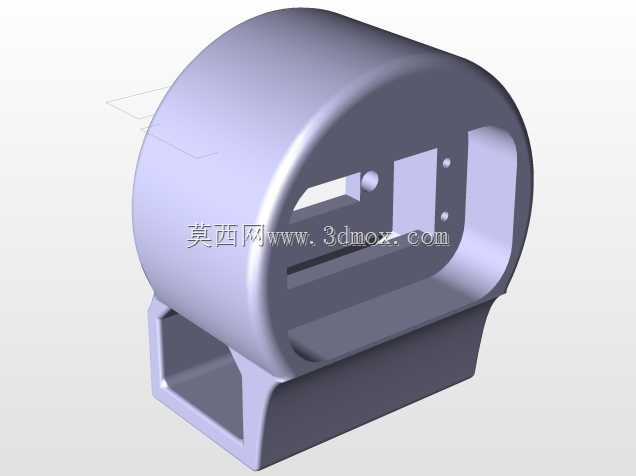

　　这款多关节机械臂的结构设计，核心围绕伺服电机直驱的传动逻辑展开，从安装底座的法兰布局到各关节的铰接间隙控制，全部匹配常规工业自动化产线的执行端安装需求。底座采用圆形法兰盘结构，沿圆周均匀分布6个沉头安装孔，孔位公差严格按照IT7级精度设计，可直接适配市面主流的铝型材工作台、设备机架顶面安装，安装面平面度要求控制在0.02mm以内，避免底座固定后出现关节回转平面偏移的问题。底座内置的回转关节采用交叉滚子轴承承载，可同时承受径向、轴向载荷与倾覆力矩，额定静载荷满足15kg负载工况下的长期运行需求，回转角度范围覆盖0-360度，硬限位块设置在底座侧方，避免回转过程中线缆缠绕拉扯。

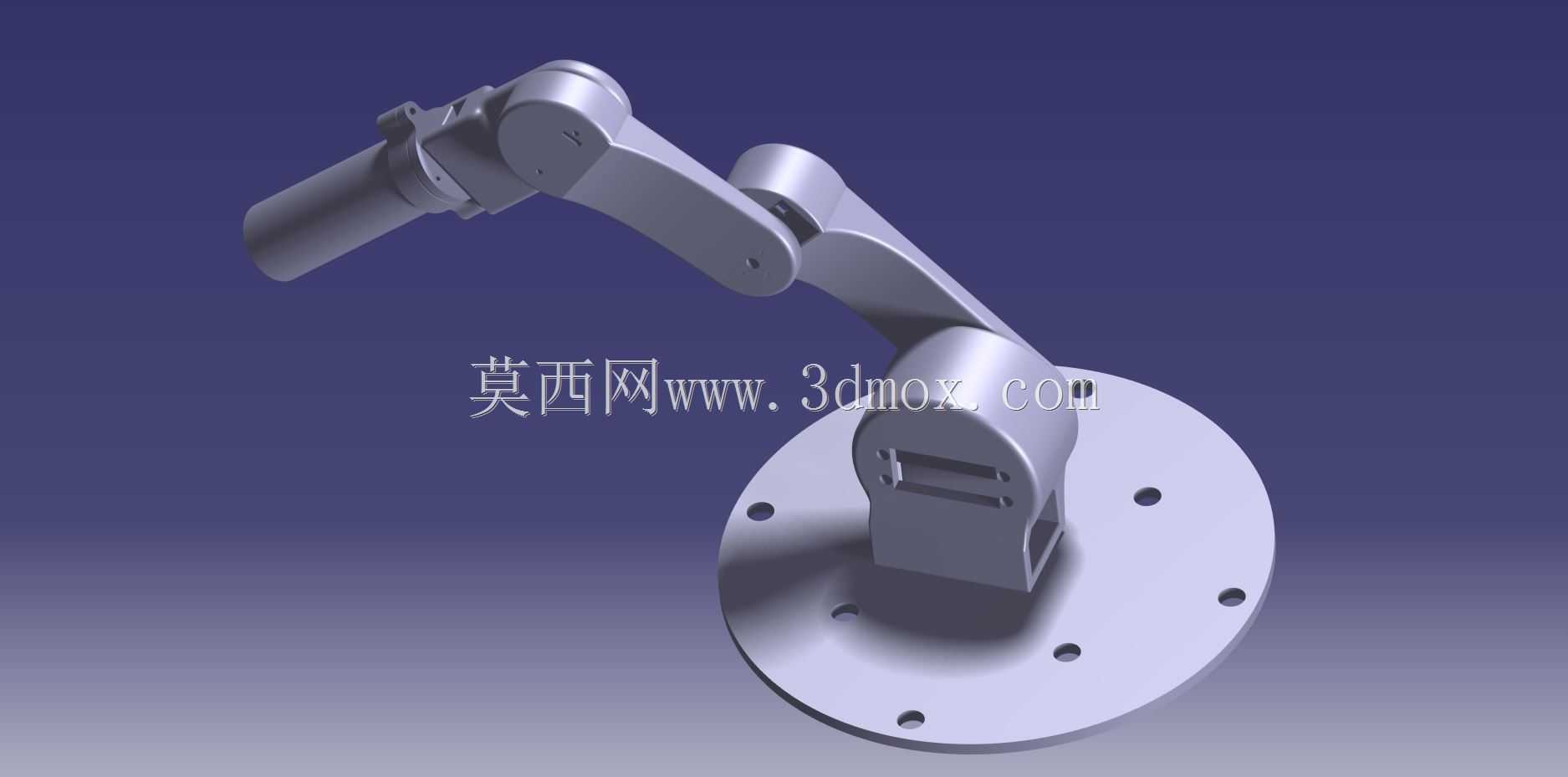

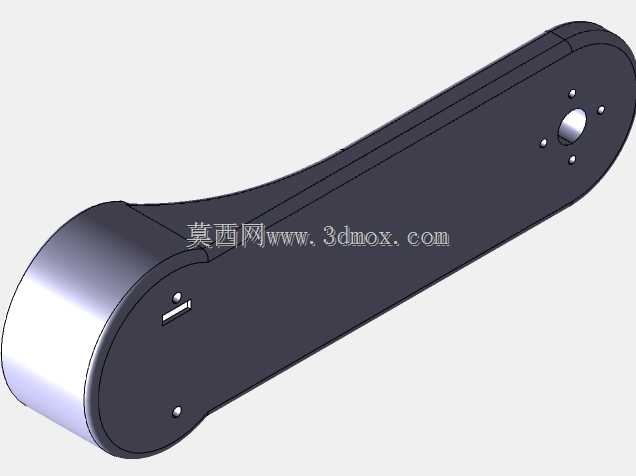

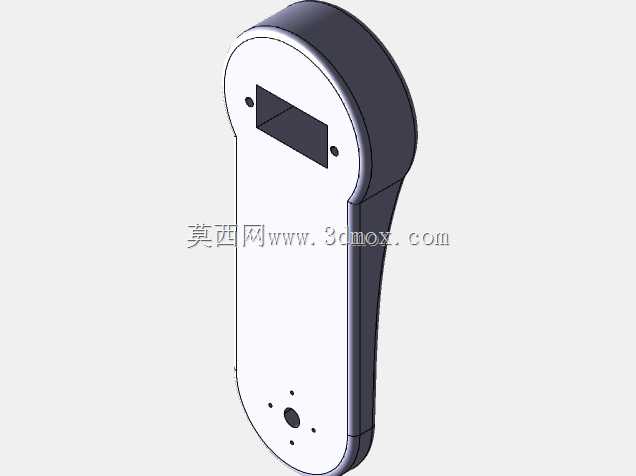

　　从实际应用场景来看，这类机械臂可直接集成在小型装配工位、3D打印配套上下料单元、精密零件分拣工位中，替代人工完成重复性的取放、定位、简单夹持动作，相比大型六轴工业机器人，它的结构更紧凑，安装占用空间仅为A4纸大小，适合在桌面级自动化设备、小型专机内部作为执行部件使用。大臂与底座的铰接关节采用伺服电机直连谐波减速器的传动方案，传动回差控制在1弧分以内，大臂摆动角度范围覆盖-45度到+135度，臂身采用铝合金铣削成型，壁厚均匀控制在4mm，在保证结构刚性的前提下尽可能降低自身重量，减少伺服电机的负载惯量，提升动态响应速度。

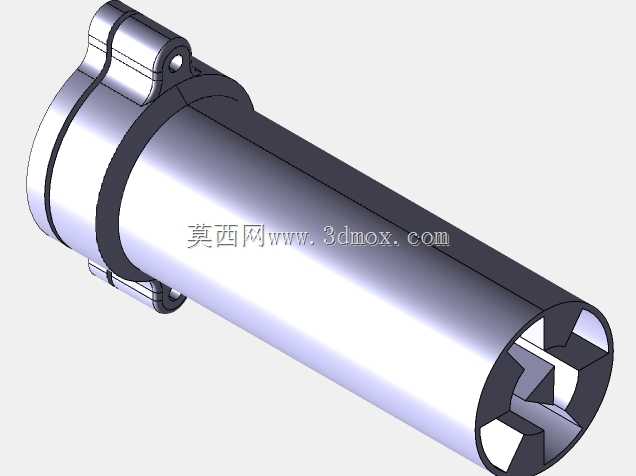

　　小臂与大臂的铰接关节同样采用伺服驱动结构，关节处的走线槽全部内置在臂身内部，避免外部走线在运动过程中出现剐蹭、磨损，小臂末端设计有标准的工具安装法兰，可直接适配气动夹爪、真空吸盘、点胶头等常用末端执行器，法兰端面的定位止口按照通用工业标准设计，无需额外加工转接板即可完成末端工具的快速更换。整个臂展的最大工作半径控制在320mm，末端重复定位精度可达±0.05mm，完全满足小型零件装配、物料转移的精度要求。

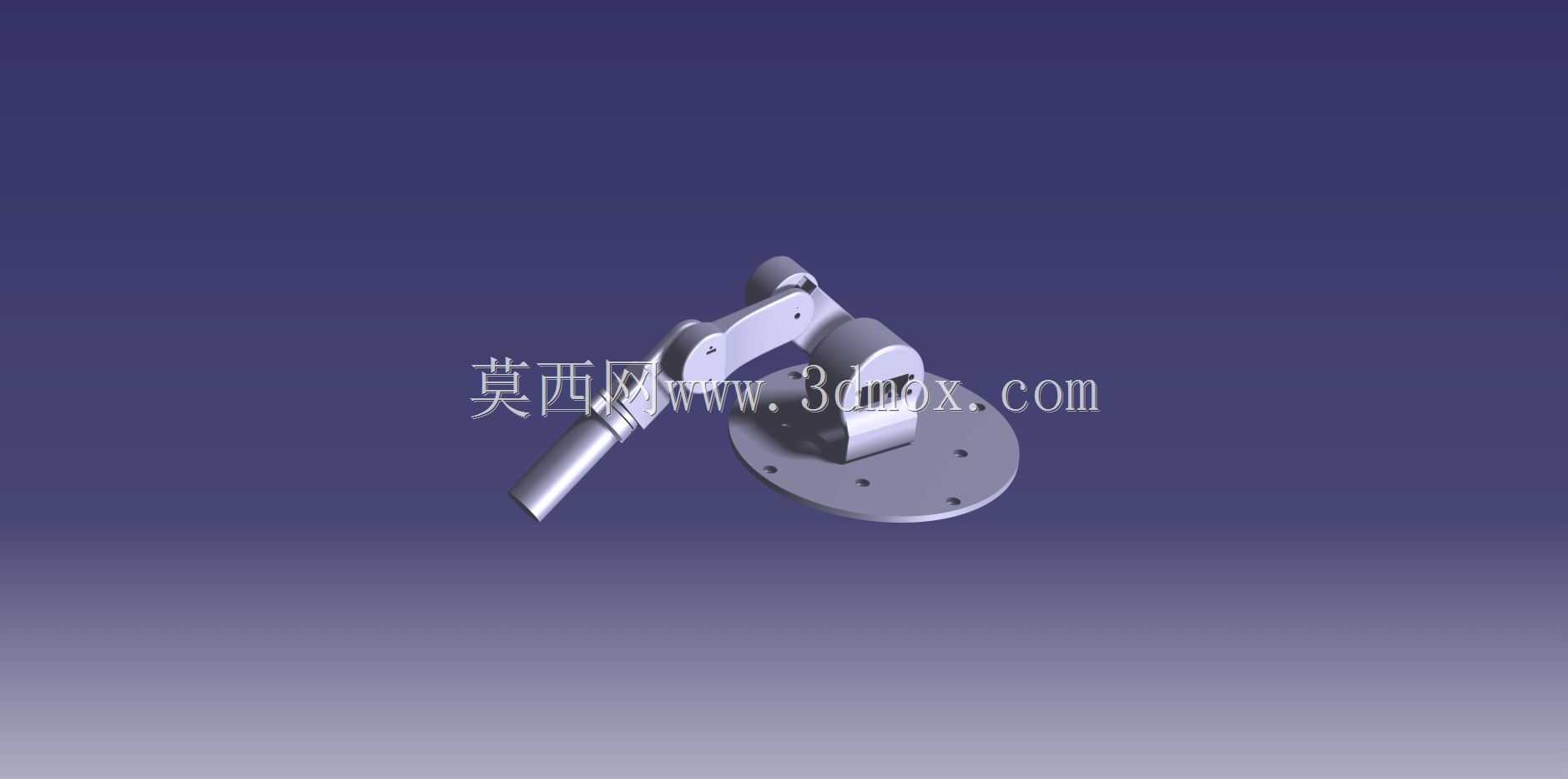

　　设计过程中特意对各关节的运动包络进行了仿真验证，确保在全行程运动范围内不会出现臂身干涉、碰撞的问题，各关节的密封结构采用迷宫式设计，可阻挡车间内的粉尘、切削液碎屑进入关节内部，适配普通机加工车间、装配车间的使用环境，无需额外加装防护外罩。臂身表面采用硬质阳极氧化处理，表面硬度达到HV400以上，可抵御日常操作中的磕碰、划伤，延长结构件的使用寿命。各铰接位置的轴承全部采用双侧密封深沟球轴承，预紧力可通过端盖的调节螺钉进行微调，长期运行出现间隙后无需拆解整个臂身即可完成间隙补偿，降低后期维护的难度。

　　在安装边界方面，除了底座法兰的安装孔位要求外，机械臂的供电与通讯线缆全部从底座中心的穿线孔引出，穿线孔直径设计为12mm，可同时容纳动力线、编码器线、末端工具的气路或信号线，设备安装时只需在安装台面预留对应直径的过孔即可完成布线，无需在台面上开设额外的走线槽。整个机械臂的自重控制在2.8kg，单人即可完成安装、调试工作，无需额外的吊装辅助设备，对于小型自动化设备的集成商来说，可大幅缩短设备的组装调试周期。各关节的伺服电机安装位全部采用标准化的止口定位，电机更换时无需重新调整传动同轴度，直接拆装固定螺钉即可完成替换，减少设备停机维护的时间。
