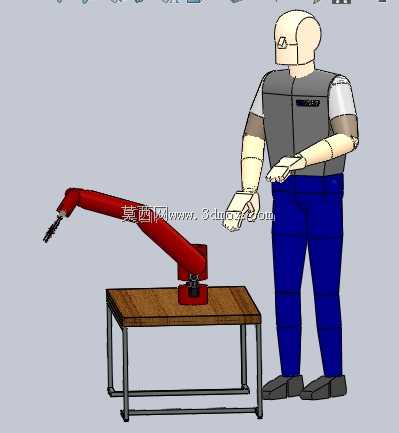

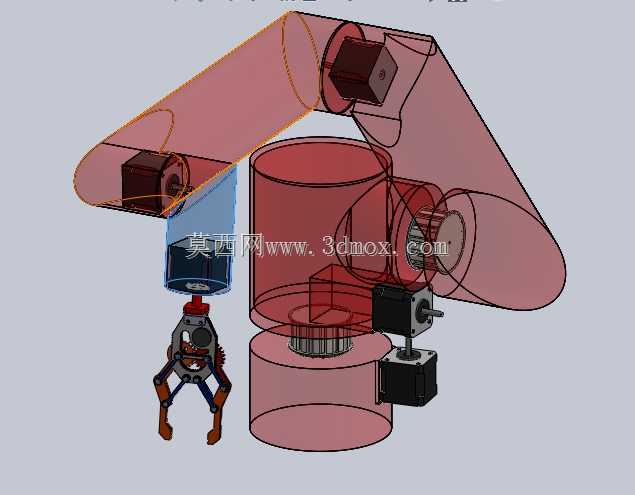

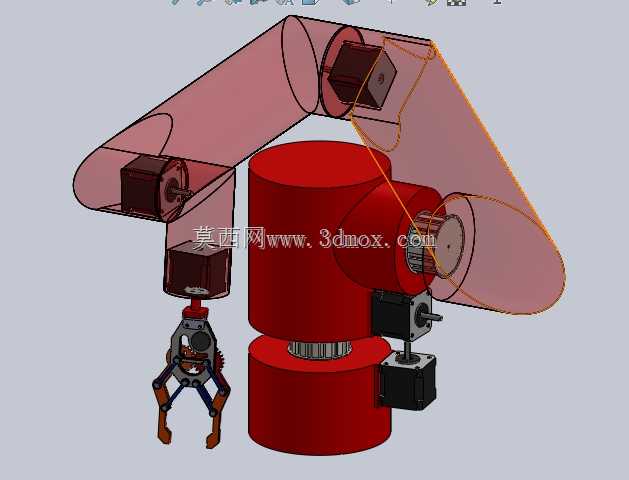

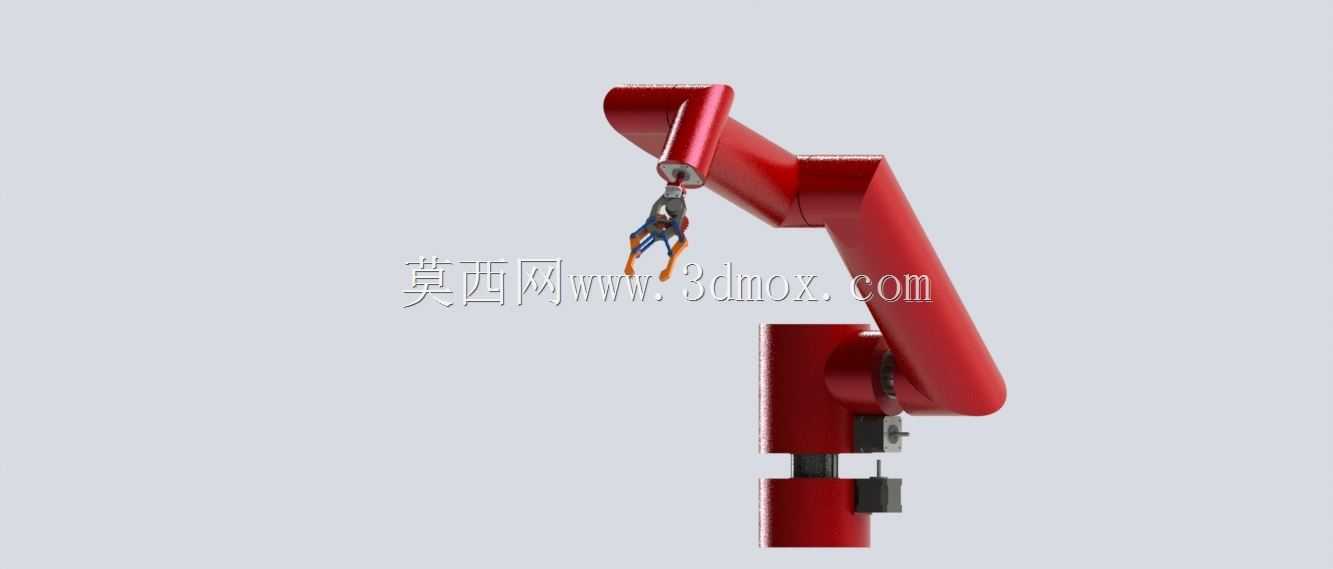

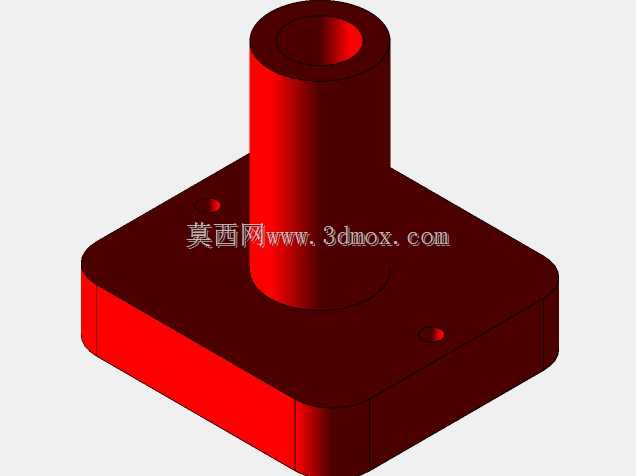

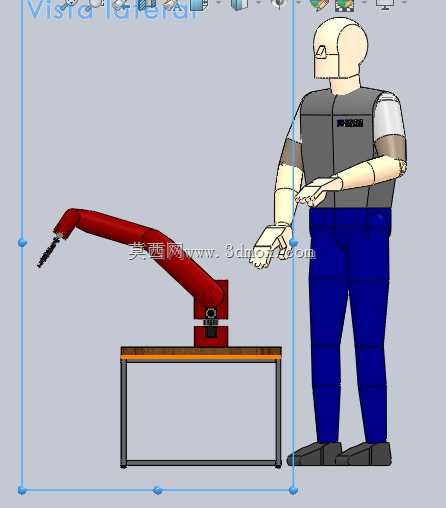

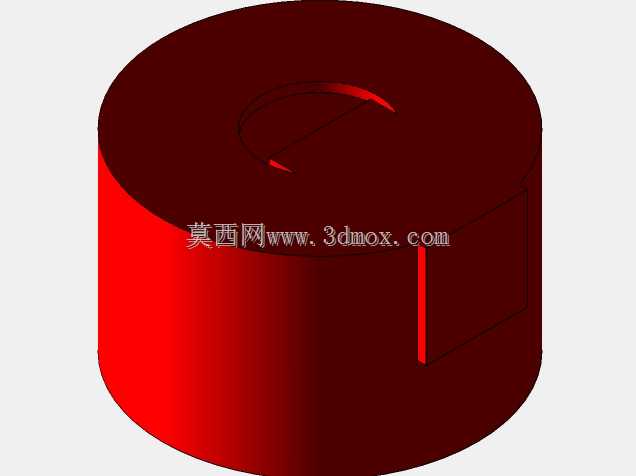

这款多关节机械臂的结构设计,核心围绕小负载精密作业场景的落地需求展开,日常可覆盖电子元器件分拣、实验室样本转运、小型工件钎焊辅助、教学实训平台搭建这类对重复定位精度有要求、作业半径在0.8米以内的工况,区别于大负载重载工业臂的厚重结构,整体走轻量化紧凑布局路线,底座采用双层圆柱回转支撑结构,底部安装面预留了标准的沉头固定孔位,可直接适配铝型材工作台、小型设备机架的安装需求,安装时需注意底座下方预留至少30mm的走线空间,用于布置步进电机的动力线与编码器信号线,避免关节回转时线缆出现拉扯磨损。

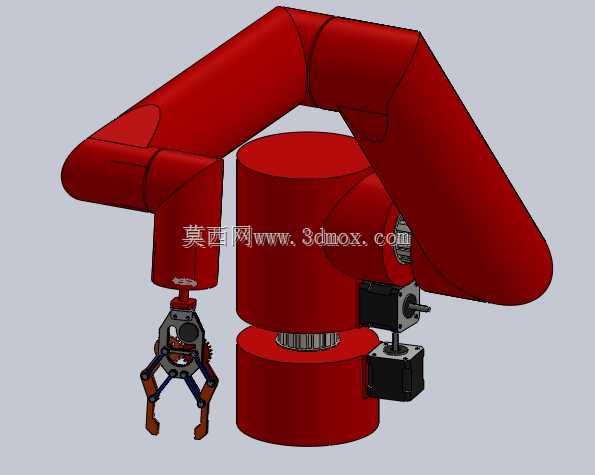

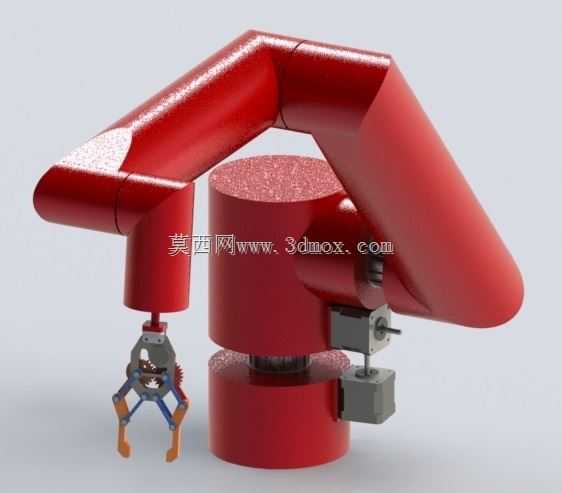

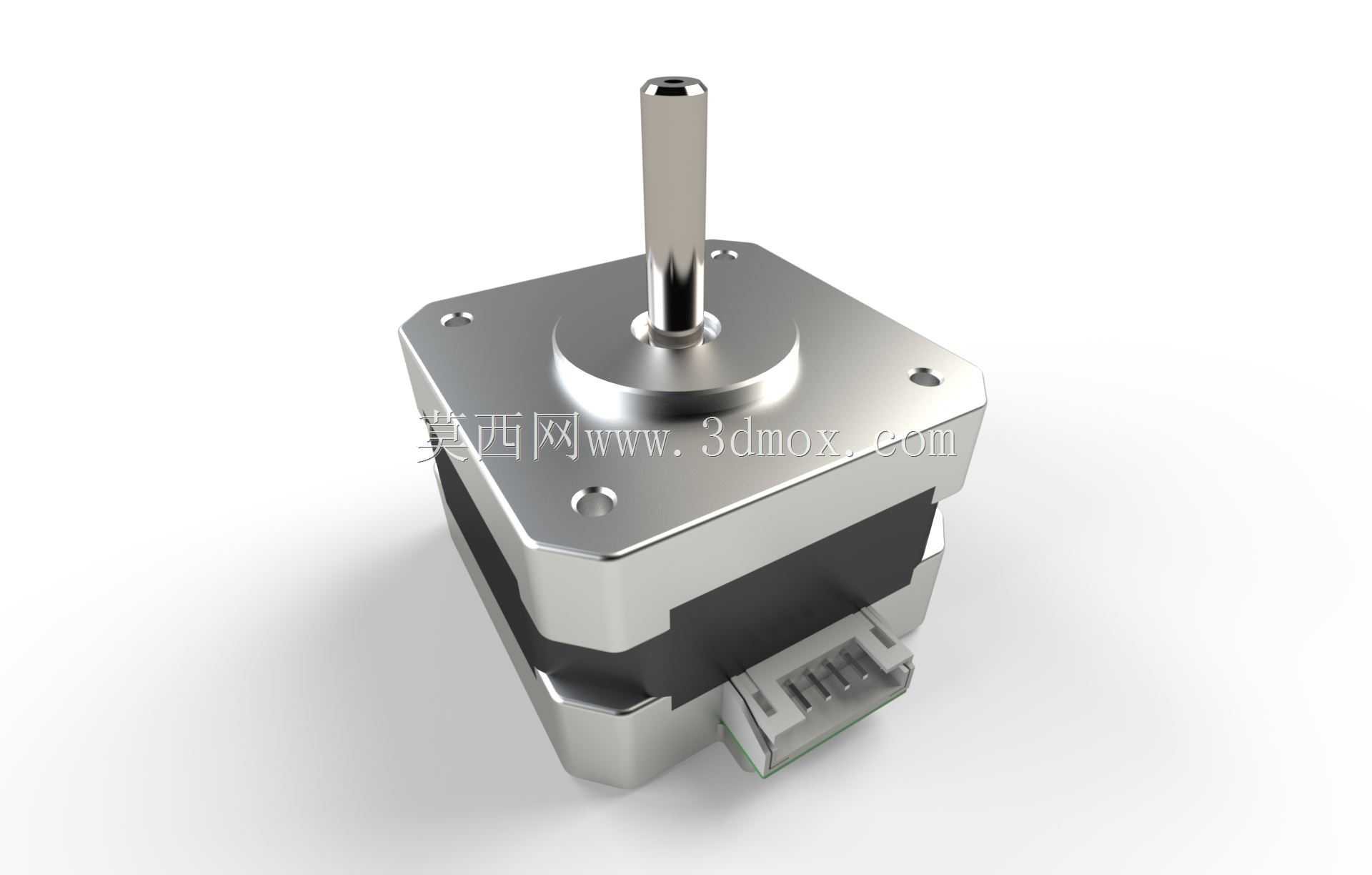

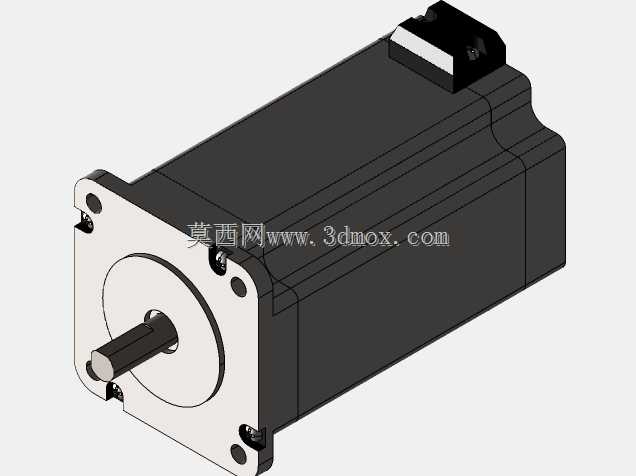

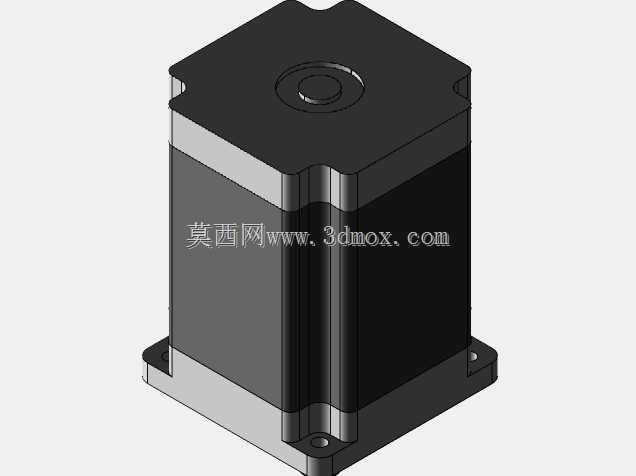

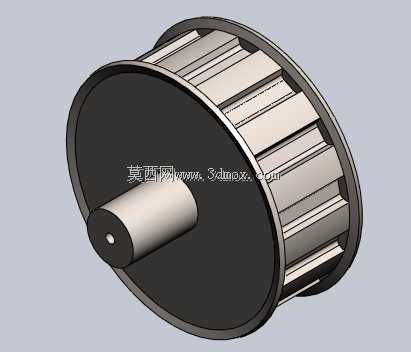

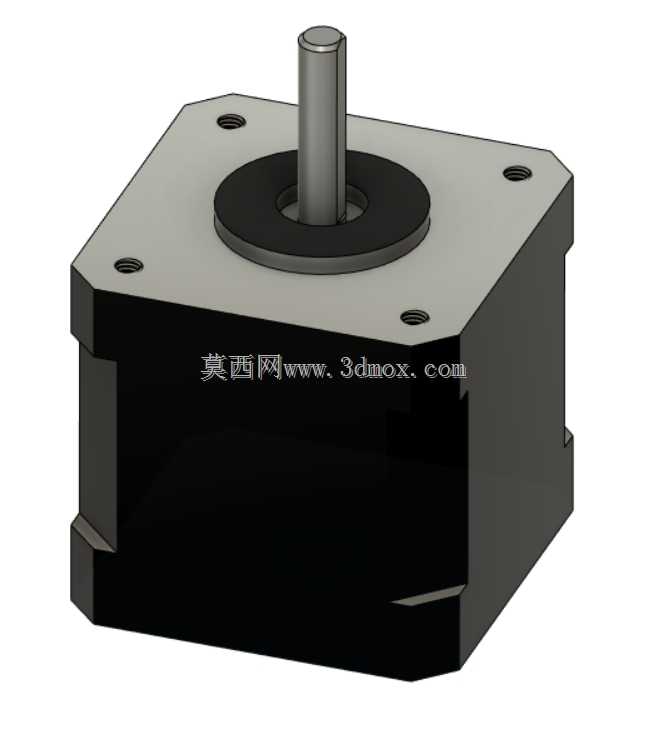

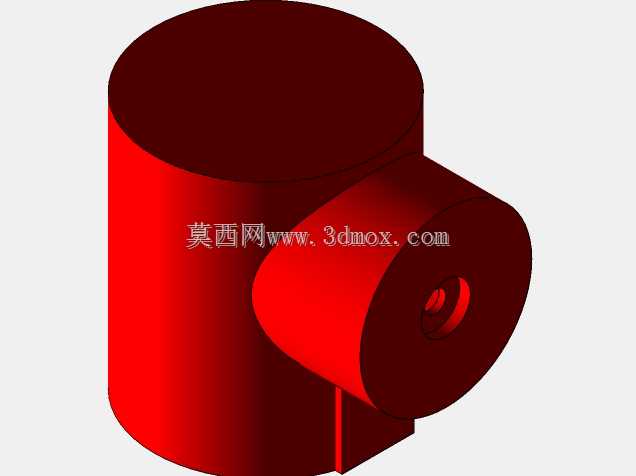

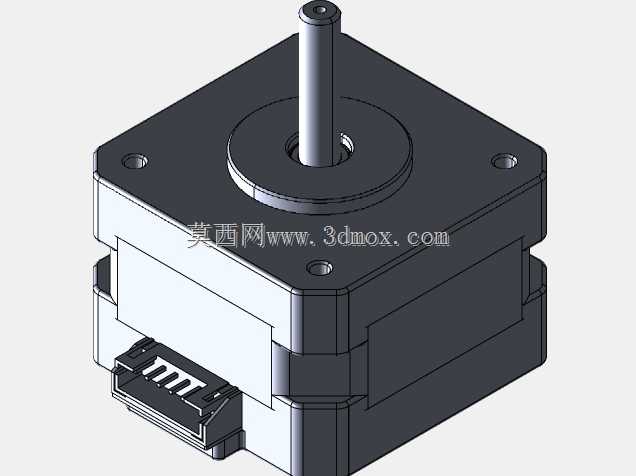

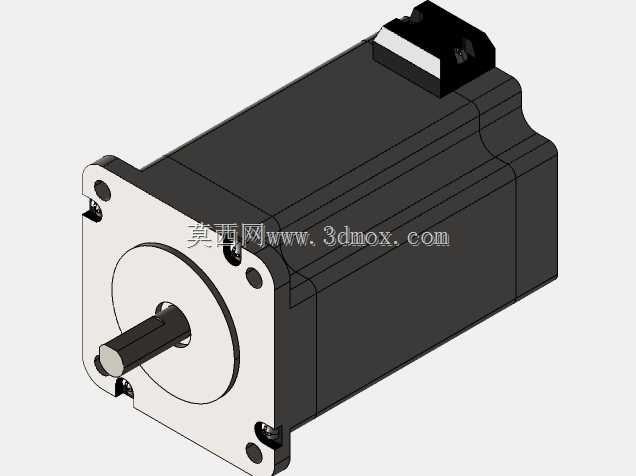

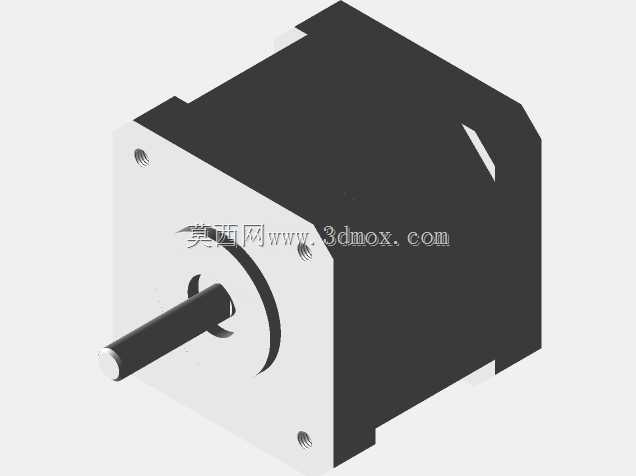

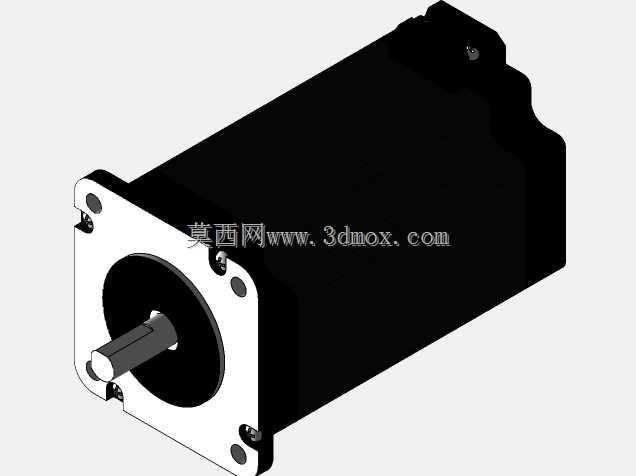

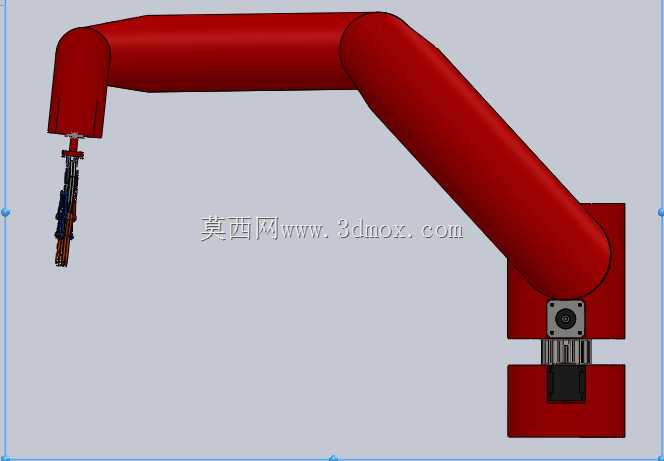

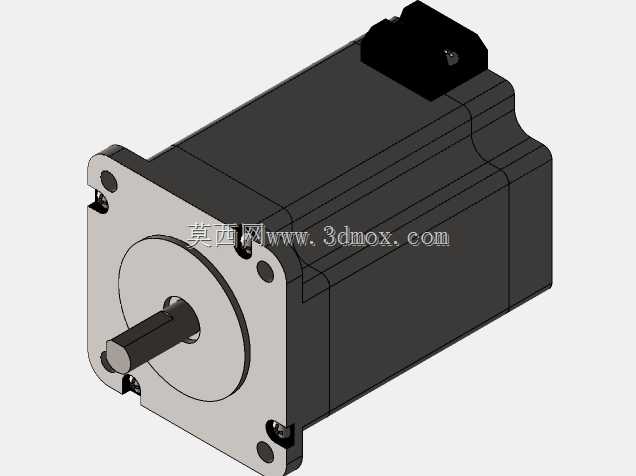

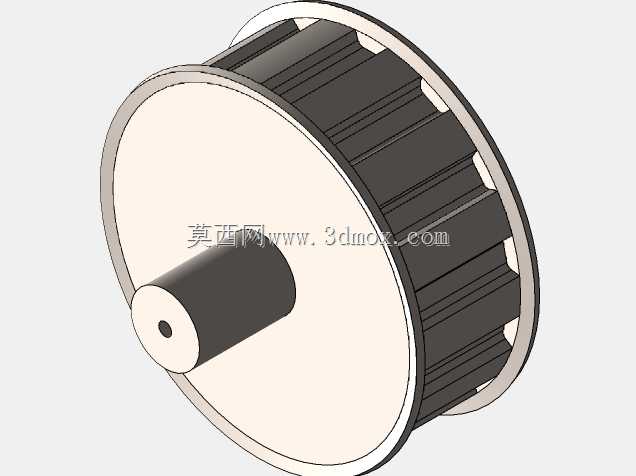

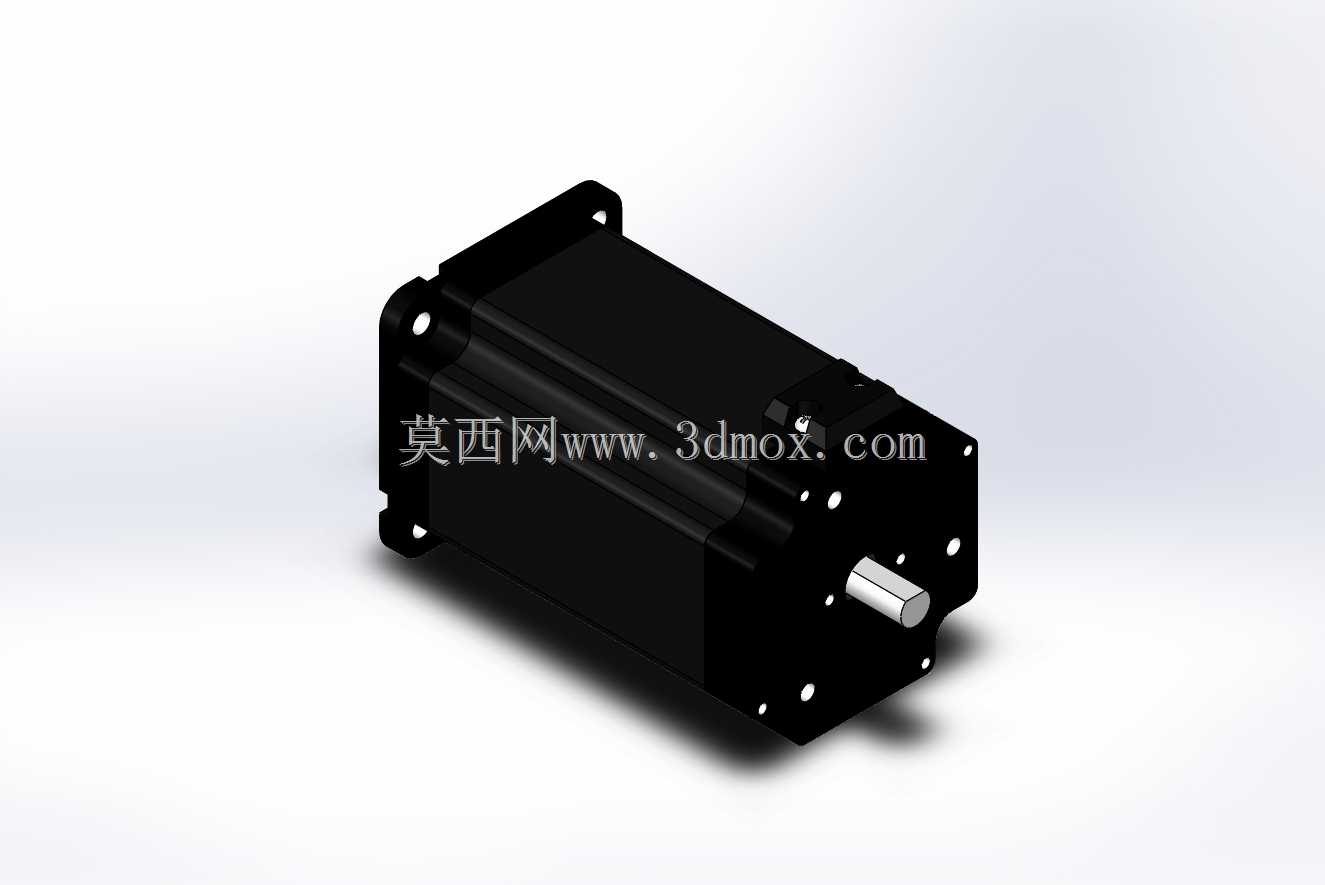

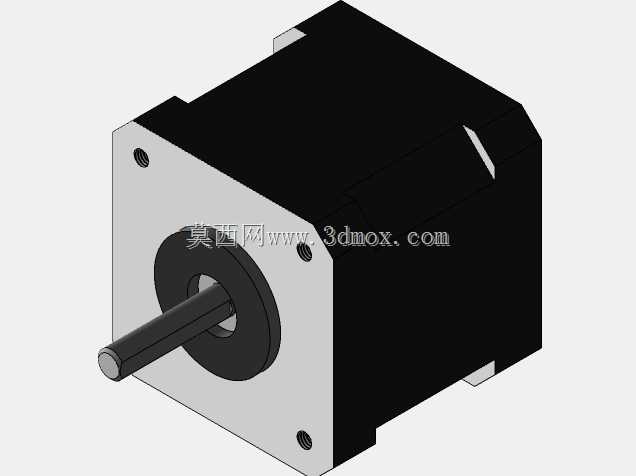

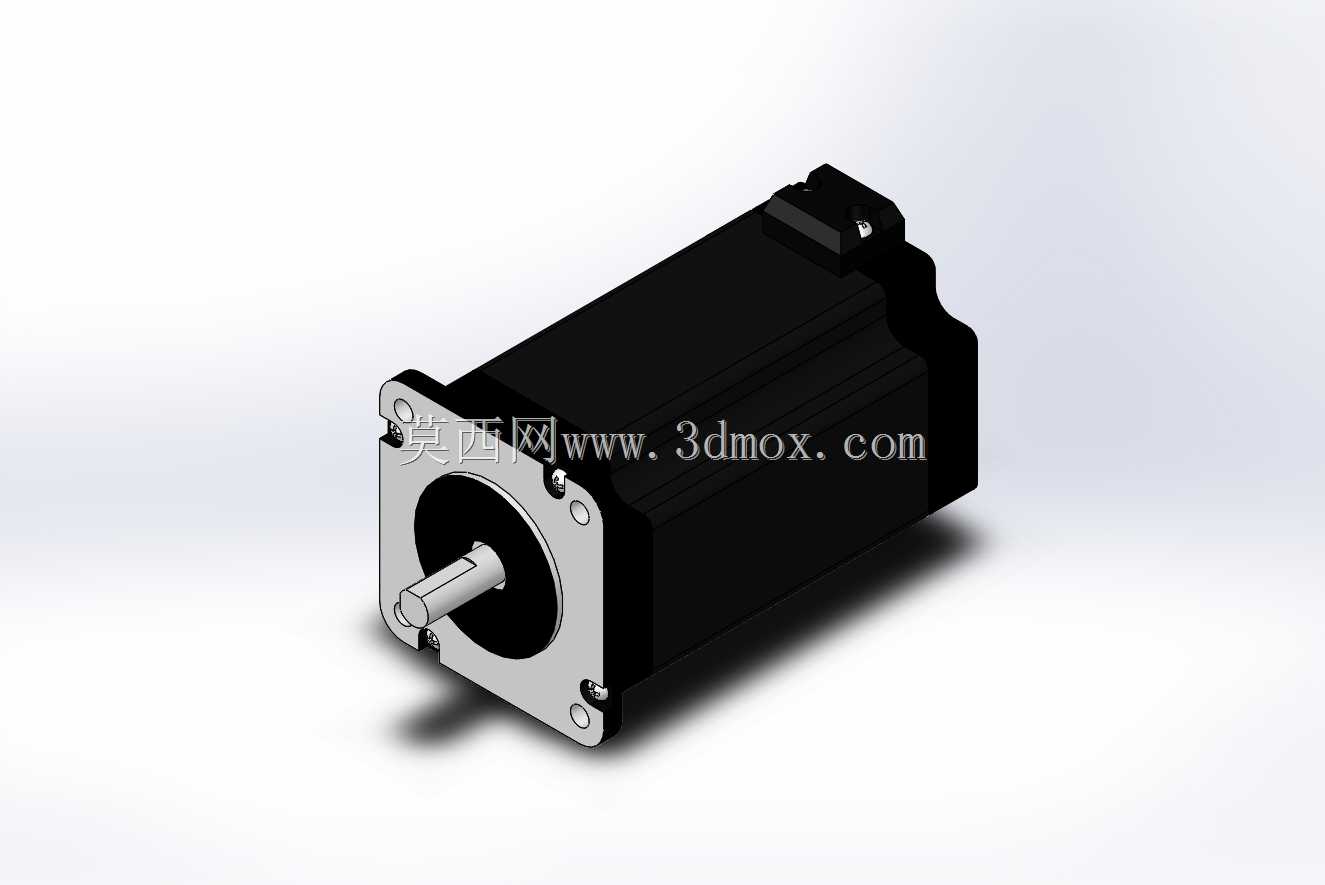

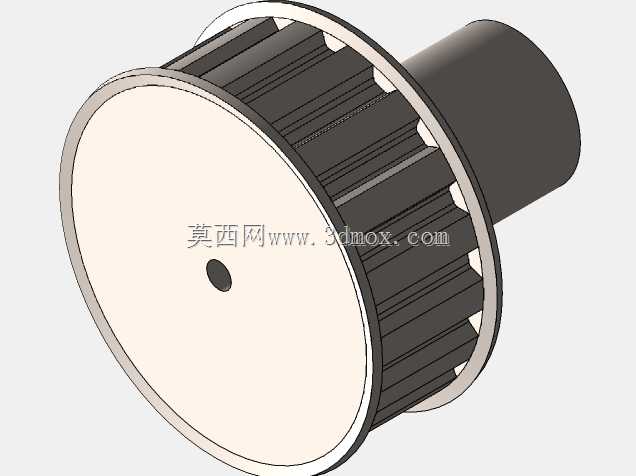

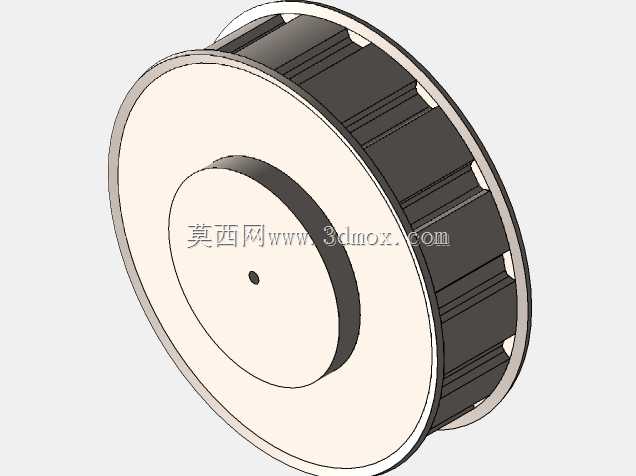

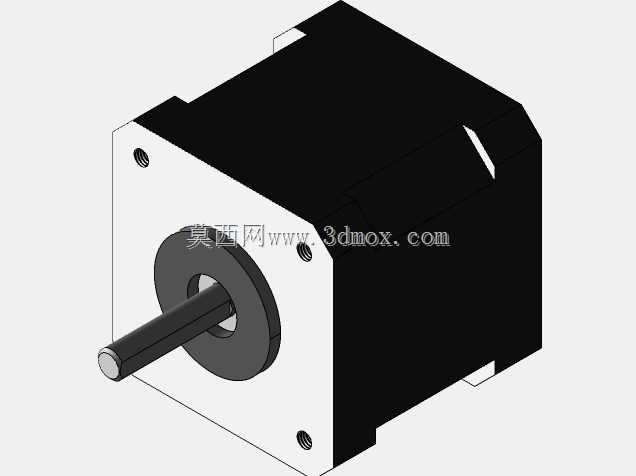

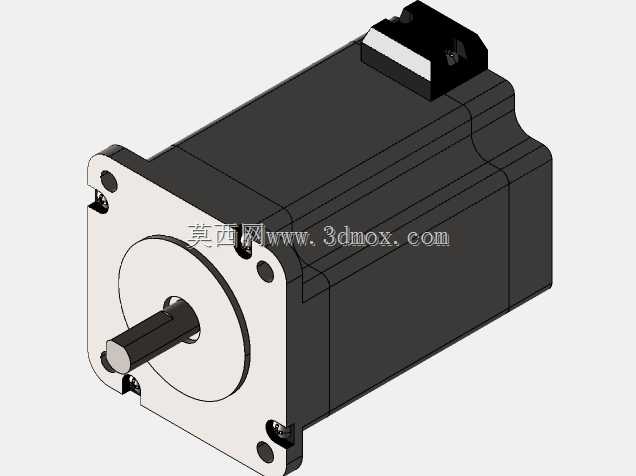

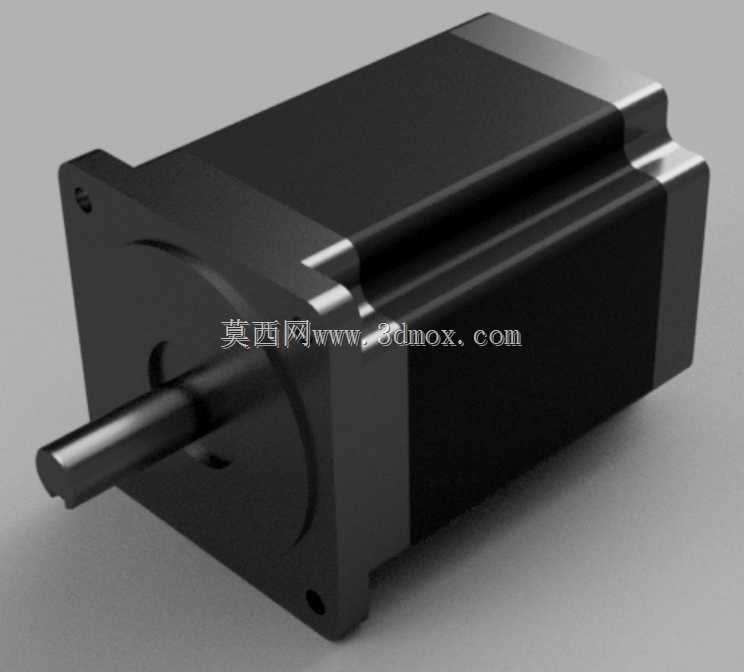

从传动结构的设计逻辑来看,五个运动轴全部采用步进电机直驱配合关节减速的方案,腰座回转关节布置在底座双层圆柱之间,可实现360度连续回转,大臂与腰座的连接关节、小臂与大臂的连接关节均采用侧置电机安装位,将驱动单元布置在关节外侧,既方便后期维护时拆卸调整电机间隙,也能平衡臂体的整体配重,减少悬臂状态下的关节倾覆力矩,末端腕部设置两个正交旋转轴,可配合夹爪实现俯仰、旋转两个维度的姿态调整,能让末端夹持器以任意角度靠近作业工位,适配不同摆放姿态的工件取放需求。

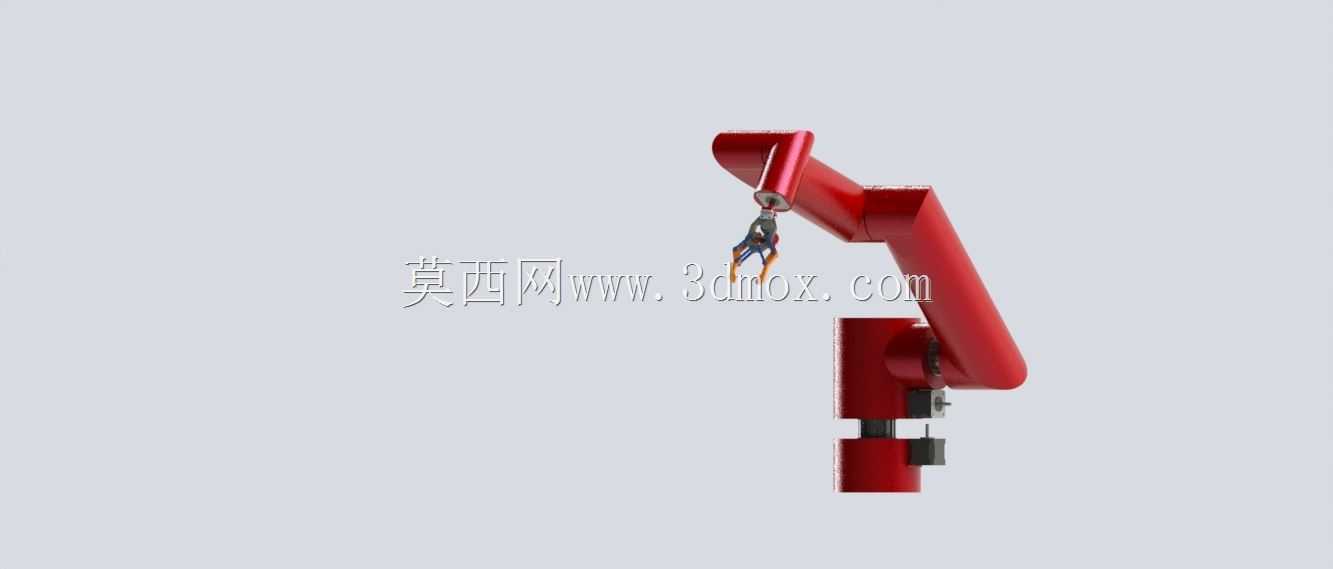

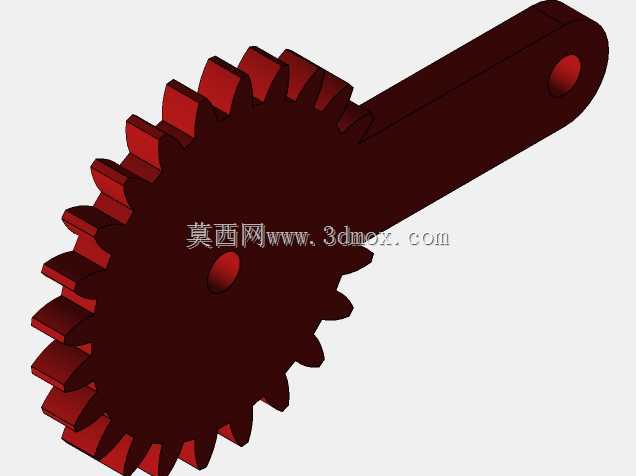

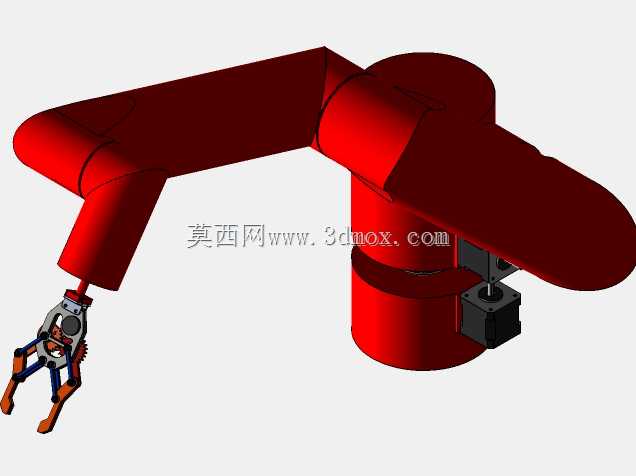

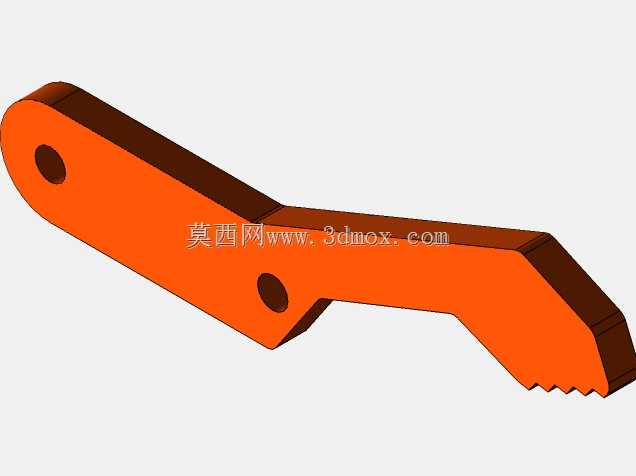

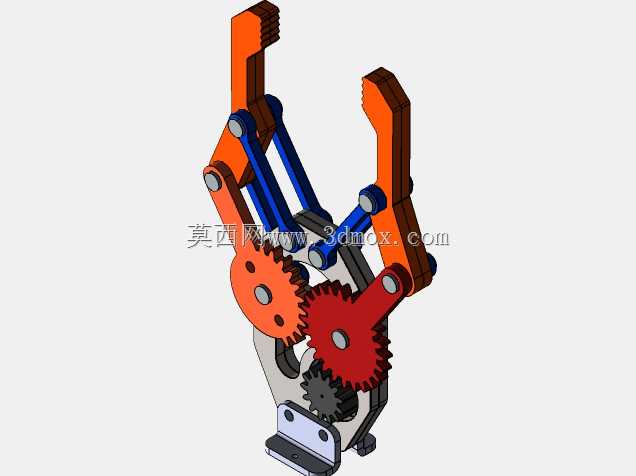

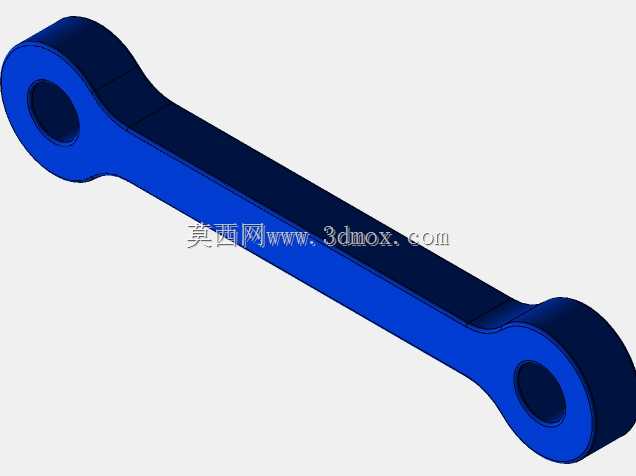

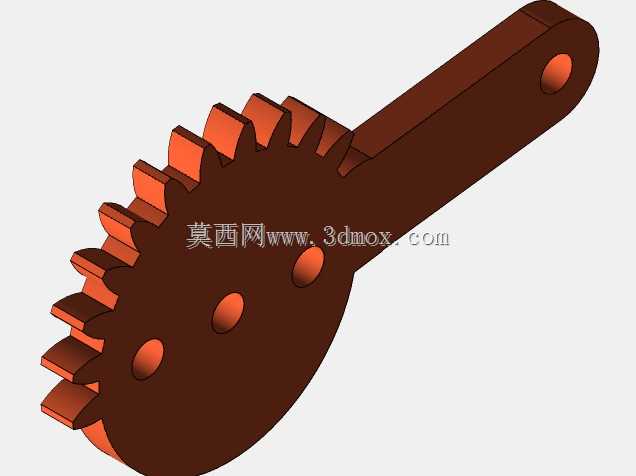

末端执行器采用三指自适应夹持结构,指根位置设计了齿轮联动的同步开合机构,单个手指的开合行程可覆盖直径10mm到80mm的工件夹持,指端做了防滑齿形与软质接触垫的安装位,夹持刚性工件时不会出现打滑刮伤,夹爪的开合驱动同样集成在腕部末端,整体走线全部通过臂体内部的中空走线槽布置,外部无裸露线缆,能避免作业过程中线缆与周边设备、工件发生勾挂。

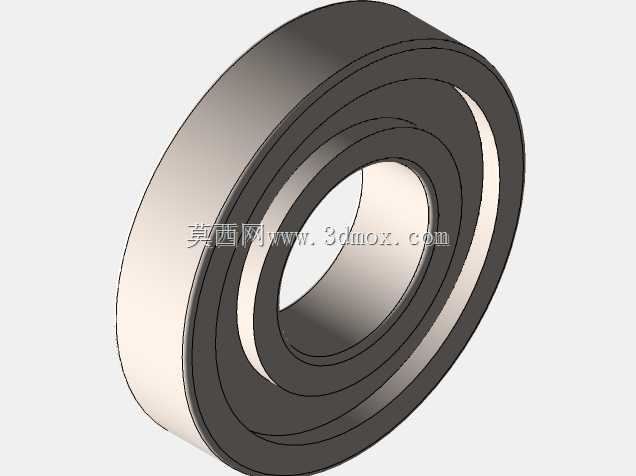

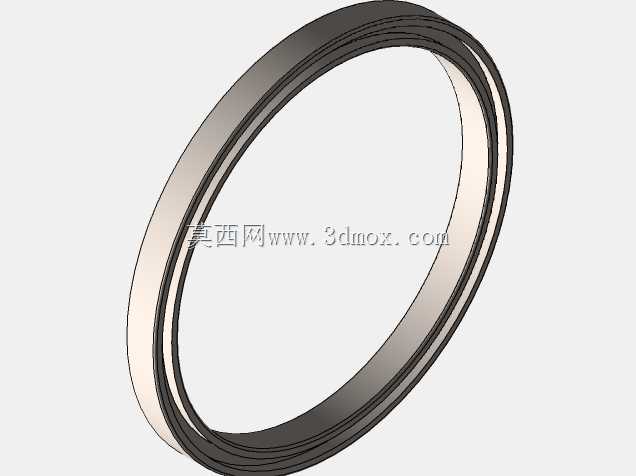

设计过程中对各关节的运动边界做了明确的限位设计,大臂俯仰角度范围控制在负30度到正90度之间,小臂俯仰角度范围控制在负60度到正80度之间,既保证足够的作业覆盖范围,也能避免臂体运动过程中出现自身结构碰撞,各关节的旋转配合面都预留了轴承安装位与润滑脂注油通道,日常维护时无需完全拆解臂体,即可完成润滑保养,降低长期使用的维护成本。

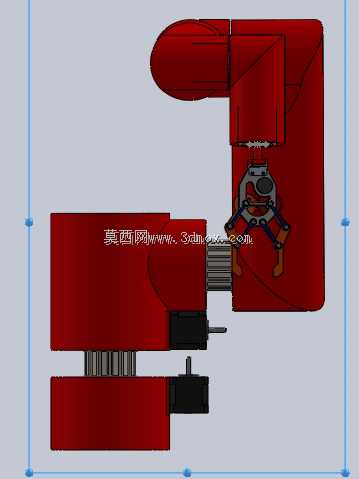

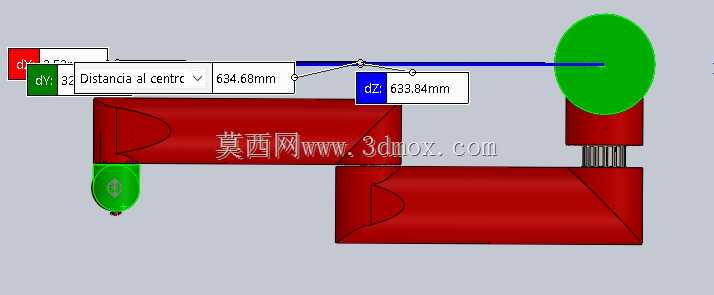

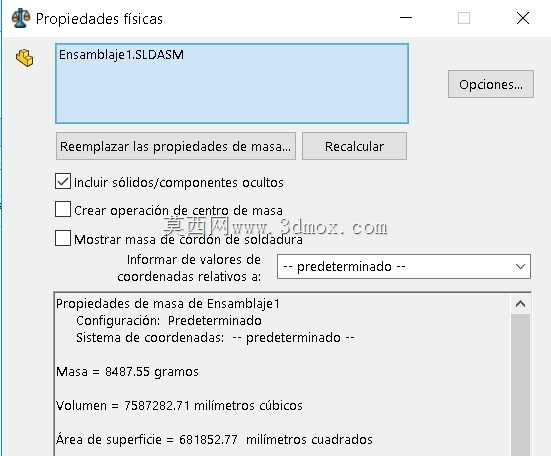

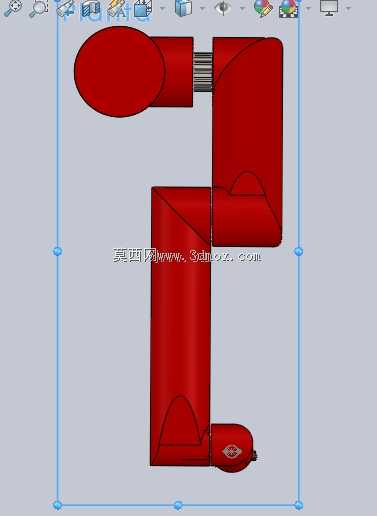

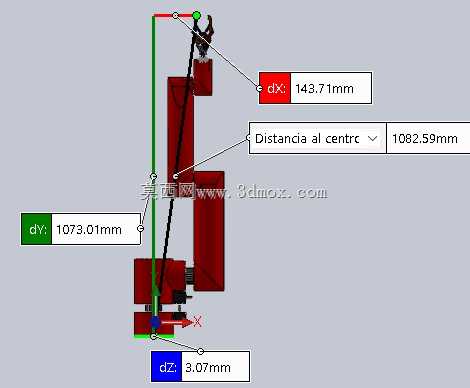

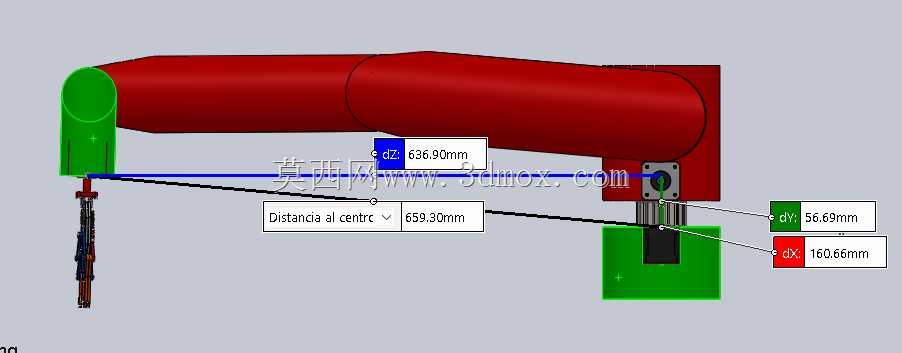

从安装适配的角度来说,这款机械臂的整体伸展最大半径约750mm,折叠收纳状态下的整体占地直径仅320mm,对安装空间的要求极低,既可以作为独立作业单元搭配小型输送线完成上下料动作,也可以多台组合排布组成小型作业岛,完成多工序衔接的精密装配任务,臂体主体结构采用硬质铝合金加工的设计方案,在保证结构刚性满足1kg额定负载作业需求的前提下,整体自重控制在12kg以内,单人即可完成搬运与安装调试,不需要额外的重型吊装辅助。

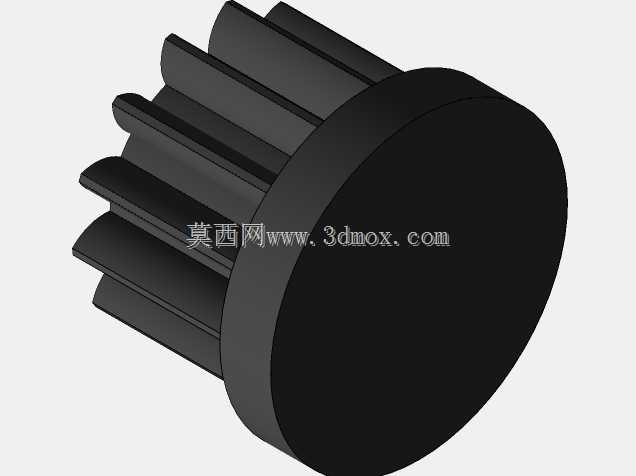

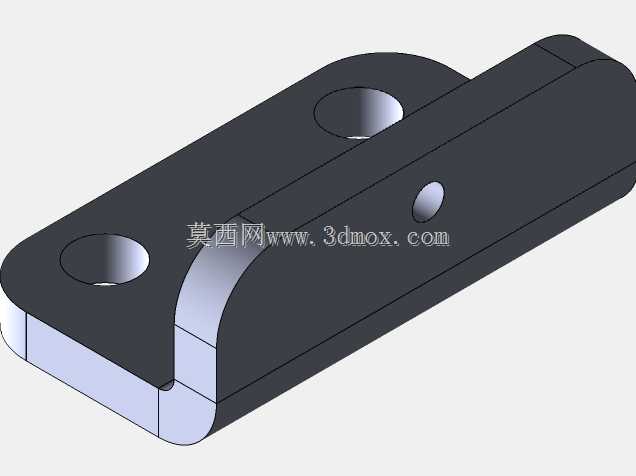

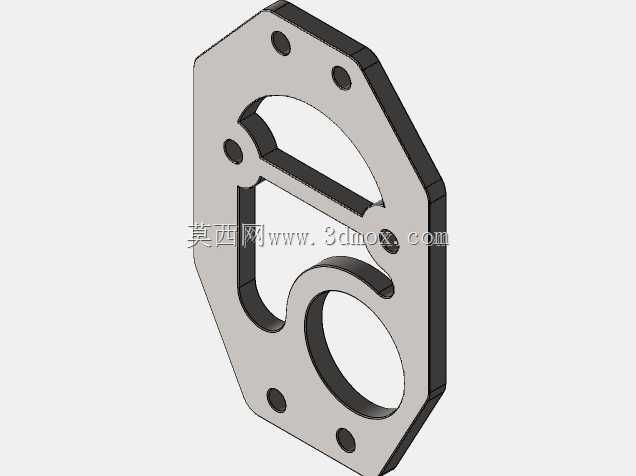

结构细节上,各关节的电机安装座都设计了微调顶丝结构,装配时可以通过顶丝调整齿轮啮合的侧隙,将关节的反向间隙控制在0.1度以内,保证重复定位精度满足精密作业的要求,底座侧面预留了电气接口的安装位,可直接集成步进驱动器与IO控制模块,不需要额外外置庞大的电气控制柜,进一步压缩整套设备的占用空间,适配桌面级、小型工作站的集成需求。
