管道内壁检测机器人结构设计方案

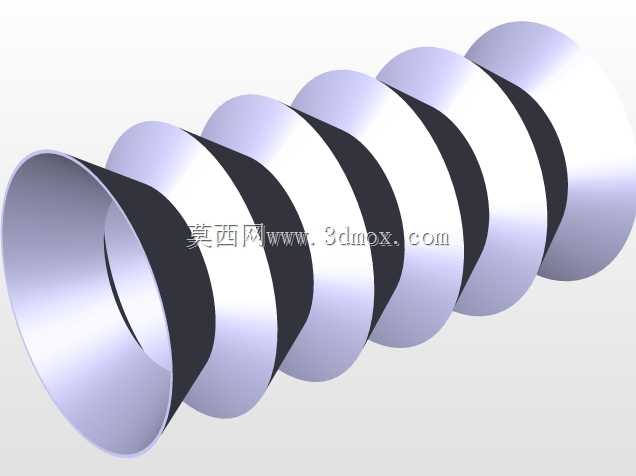

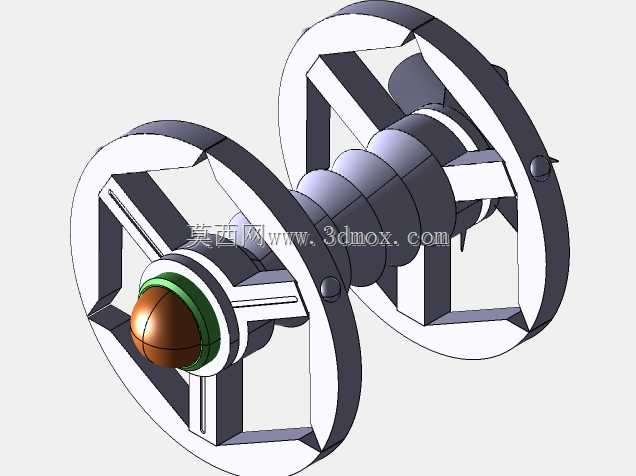

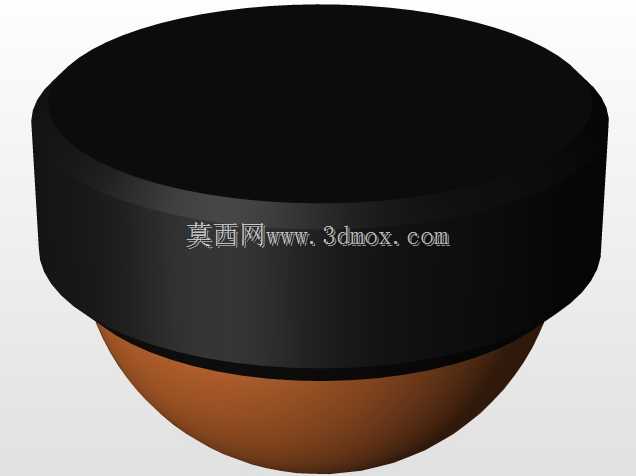

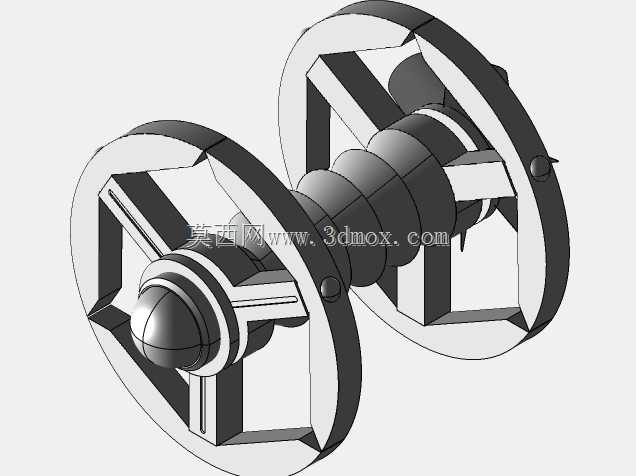

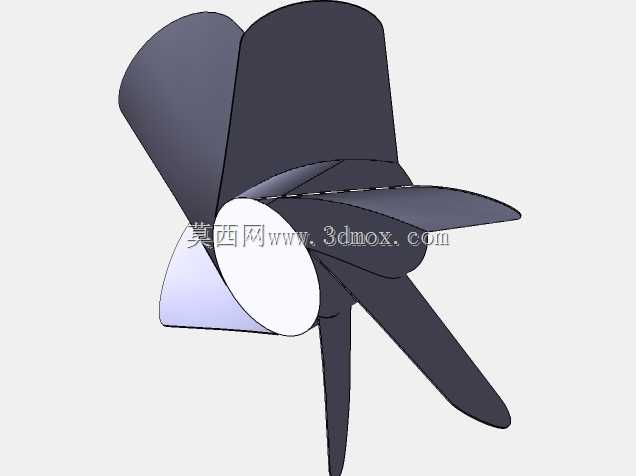

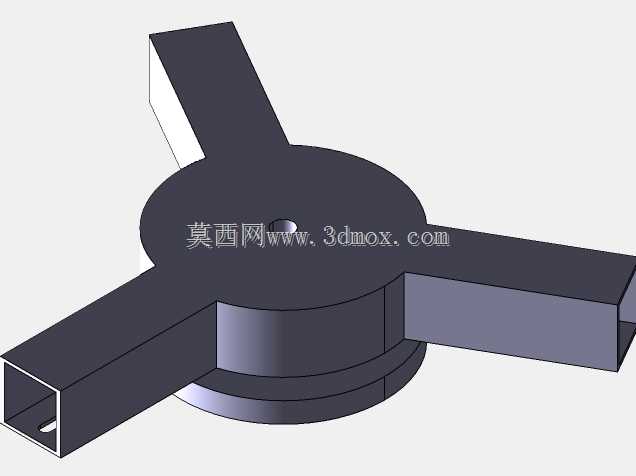

　　在市政给排水、油气长输管线、工业工艺管道的运维场景中，管道内部的腐蚀、焊缝开裂、结垢堵塞、异物侵入等缺陷，往往隐蔽在狭长封闭的管腔内部，人工进入作业不仅受管径限制，还面临有毒介质、缺氧、高压等安全风险，这类管内巡检作业的需求，直接催生了管道检测机器人的设计落地。这款侧扫式管道检测机器人，核心定位是适配中等内径的金属工业管道，替代人工完成管内全域的可视化检测作业，无需破坏管道结构即可完成全段内壁的状态排查。从结构设计逻辑来看，这款机器人采用了中心集成式的布局，核心检测与驱动模块集中在管道轴心位置，周向均匀分布的支撑轮臂贴靠管道内壁行走，这种布局的优势在于能让机器人在管内保持居中姿态，避免行走过程中出现偏斜、卡滞，

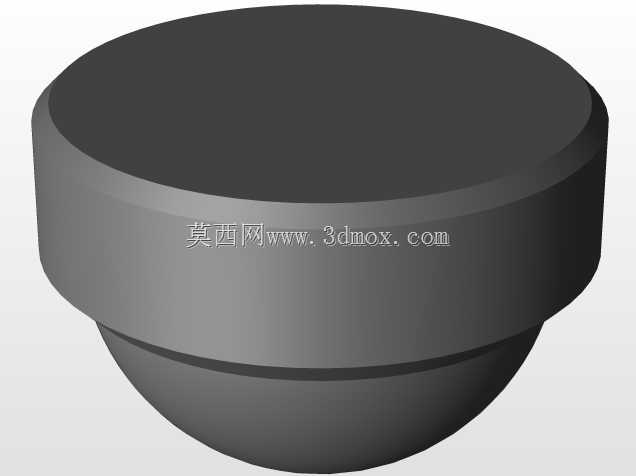

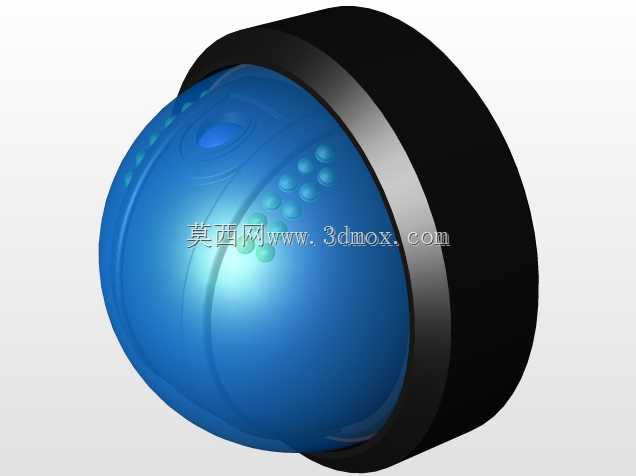

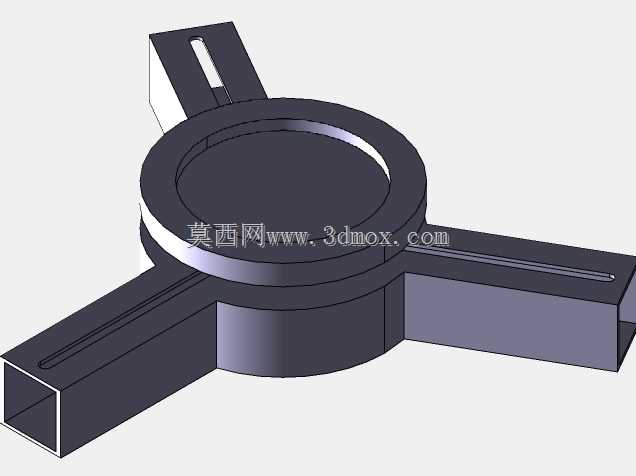

　　同时给周向布置的检测组件留出均匀的检测视场，不会因为机身贴靠管壁出现检测盲区。不同于传统直管段检测机器人仅搭载前置摄像头的设计，这款机型专门强化了侧面管壁的检测能力，周向布置的视觉检测组件可以360度无死角覆盖管壁侧面，配合行走过程中的连续进给，能够完整采集整个管段的内壁影像，不会遗漏焊缝、腐蚀点这类分布在管壁侧面的缺陷，这也是其作为侧面检测机器人的核心设计目标。在功能特性上，这款机器人的行走结构采用了弹性支撑的轮组设计，支撑臂带有自适应的弹性伸缩余量，能够适配一定范围内的管径波动，遇到管道接缝、轻微变形、局部结垢的位置时，轮组可以自动收缩调整张紧力，顺利通过障碍段，不会因为管径的微小变化出现卡堵。检测模块除了高清视觉采集组件外，

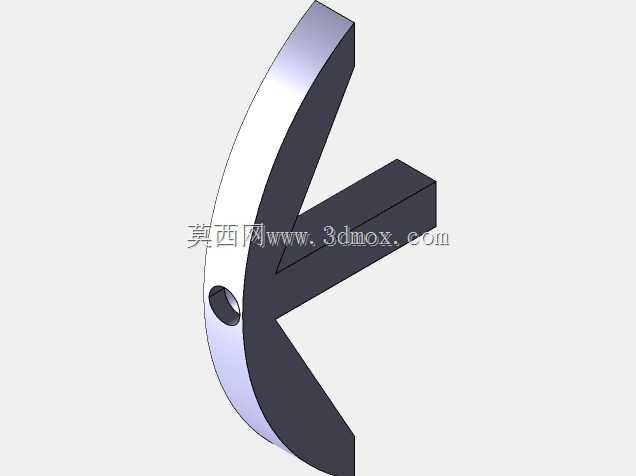

　　还预留了多类传感器的安装位，可以根据实际检测需求搭载壁厚检测探头、漏磁检测组件等，拓展不同的检测能力，满足油气管道腐蚀检测、市政管道渗漏排查等不同场景的作业需求。考虑到管内作业的动力与信号传输需求，机身中心的腔体预留了线缆穿接空间，既可以采用有线缆的方式传输实时检测信号、供给动力，也可以根据短距离作业需求搭载内置电池与无线存储模块，完成无缆自主巡检。从安装边界与尺寸适配来看，这款机器人的收拢状态外径可以适配常规的中小管径工业管道，展开后的支撑轮最大张紧范围覆盖常见的工业输送管道内径区间，机身整体长度控制在合理范围，能够顺利通过管道的90度弯头段，不会因为机身过长在弯管位置出现卡滞。轮组的接触轮采用防滑耐磨的橡胶材质，

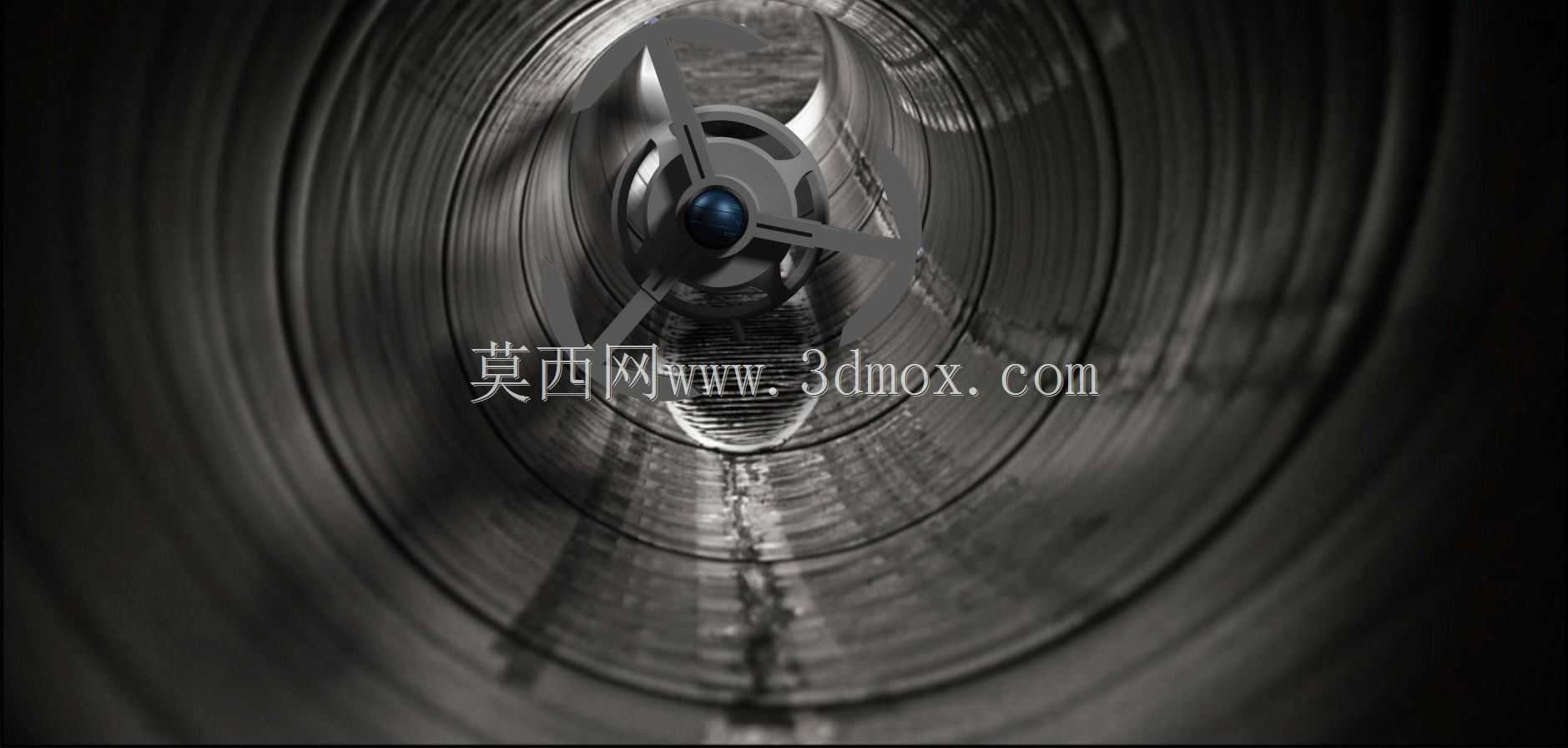

　　既可以在光滑的金属内壁、塑料内壁获得足够的行走附着力，也不会在行走过程中刮伤管道内壁的防腐涂层，避免检测作业对管道本身造成二次损伤。在实际作业过程中，机器人从管道的开放端或者预留的检测口送入管内，地面操作人员通过回传的实时影像控制机器人的行走速度与检测节奏，当发现疑似缺陷位置时，可以控制机器人驻停，调整检测组件的焦距采集清晰的缺陷细节，记录缺陷在管段内的位置，为后续的管道维修、养护提供精准的数据支撑，相比传统的人工内窥检测，这种周向侧扫的设计能够大幅提升检测效率，减少单次检测的漏检率，尤其适合长距离直管段的批量巡检作业。设计过程中也充分考虑了管内复杂工况的适配性，机身的核心电子舱采用密封结构，能够抵御管内的潮湿、粉尘环境，避免管内的水汽、杂质侵入核心部件造成设备故障，支撑臂的铰接位置做了耐磨处理，长时间在管内行走也不会因为磨损出现间隙松动，保证机身居中的稳定性，进而保障检测影像的清晰度。
