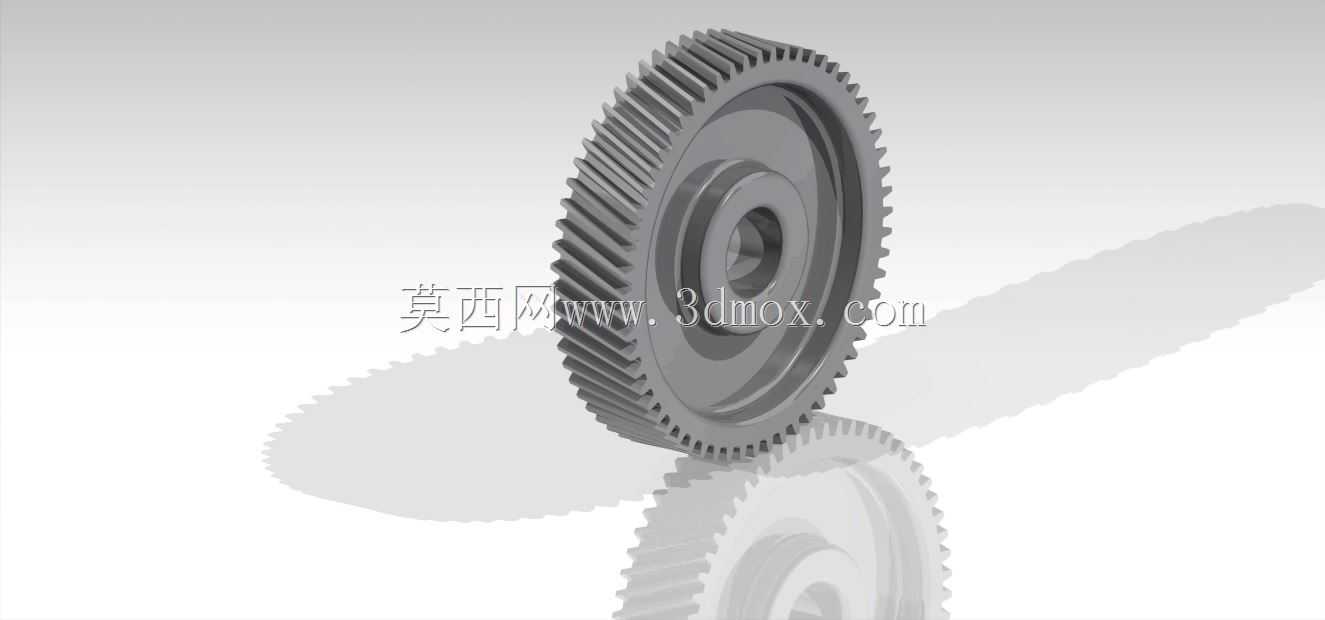

CA6140车床用参数化斜齿圆柱齿轮结构

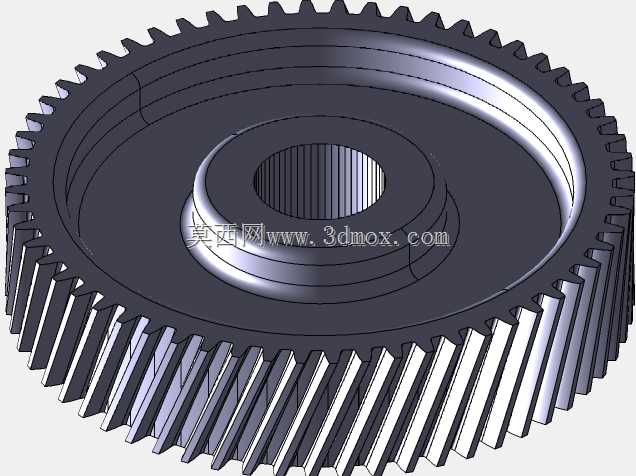

　　在普通卧式车床的主轴箱传动链中，这类斜齿圆柱齿轮承担着主轴转速切换、扭矩传递的核心作用，区别于直齿圆柱齿轮，斜齿的啮合过程是渐进式的，轮齿从一端逐步啮合到另一端，啮合重合度更高，传动过程中的冲击、振动与噪声都能得到有效控制，尤其适配CA6140这类通用车床在不同切削工况下的载荷波动需求，不管是低速大扭矩的粗车加工，还是高速轻载的精车工序，都能保持稳定的动力输出。从结构设计层面来看，该齿轮采用辐板式结构，轮毂部分设计有阶梯安装孔，可直接与传动轴通过平键实现周向固定，轮毂端面预留有轴用挡圈的安装槽位，能限制齿轮在轴向上的窜动，保证传动过程中轮齿的啮合精度不会因为轴向位移出现偏差；轮缘部分的齿向按照设计螺旋角加工，齿顶圆、

　　齿根圆的过渡区域做了圆角处理，避免热处理以及长期交变载荷作用下出现应力集中导致的轮齿断裂问题。参数化设计的核心优势在于，只要调整模数、齿数、螺旋角、齿宽、压力角这些核心参数，就能快速生成同系列不同规格的齿轮模型，不需要重复进行草图绘制、特征拉伸、齿形切除这类重复操作，在做车床主轴箱的传动方案迭代时，能大幅缩短设计周期，比如调整传动比的时候，只需要修改对应齿轮的齿数参数，模型就能自动更新，同时还能同步校验相邻齿轮的中心距是否符合箱体的安装空间要求，避免出现干涉问题。实际安装过程中，需要重点关注齿轮的安装边界，齿顶圆与箱体内壁之间要预留足够的安全间隙，避免运转过程中因为轴的挠曲变形出现齿顶碰擦箱壁的问题；

　　齿轮的齿宽尺寸要匹配啮合齿轮的齿宽，通常小齿轮齿宽会比大齿轮宽5到10毫米，保证装配时即使有少量轴向错位，也能保证足够的啮合接触面积；轮毂的长度要匹配轴段的安装长度，过长会导致相邻零件无法装配，过短则会导致齿轮固定不牢，运转过程中出现晃动。这类齿轮在实际使用中，长期处于交变接触应力与弯曲应力的作用下，设计时除了几何参数的匹配，还要考虑加工工艺的可行性，齿面通常会进行高频淬火处理提升硬度，保证齿面的耐磨性能，芯部则保持足够的韧性，能够承受冲击载荷，避免出现断齿失效。在做三维建模的时候，参数化的特征关联要保证所有尺寸的逻辑关系正确，比如齿根圆直径要和模数、齿顶高系数、顶隙系数形成参数关联，安装孔的键槽尺寸要对应轴径的标准键槽规格，

　　辐板的厚度要根据传递的最大扭矩做强度校核，避免辐板过薄导致运转过程中出现变形，影响传动精度。另外，齿轮端面的减重孔设计，除了减轻整体重量降低轴系的转动惯量，还能在主轴箱运转过程中带动箱体内的润滑油飞溅，实现对周边轴承、啮合齿面的润滑，减少运转过程中的摩擦损耗，这也是这类辐板式齿轮在机床传动箱中被广泛应用的原因之一。在装配校验环节，通过三维模型可以提前模拟齿轮的运转轨迹，检查轮齿在啮合过程中是否存在干涉，同时确认齿轮与周边的拨叉、轴承端盖、轴套等零件的间隙是否符合设计要求，避免实际装配时出现零件无法安装或者运转卡滞的问题。
