DC6V75转双轴直流齿轮减速电机结构

项目分类:电动机 发布时间:2024-03-26 ID:744386
  • DC6V75转双轴直流齿轮减速电机结构
  • DC6V75转双轴直流齿轮减速电机结构

  做小型移动机器人、桌面级自动化执行机构的结构设计时,低压双轴减速电机是绕不开的核心传动部件,这款额定6V供电、空载输出转速约75RPM的双轴直流齿轮电机,刚好适配单节锂电池供电的轻型移动载具、小型舵机替代机构、教学演示类机械装置的选型需求。从实际应用场景来看,这类电机常被用在自重500g以内的循迹小车、桌面机械臂的关节驱动、小型物料推送机构的动力源,甚至部分DIY类智能门锁的锁舌驱动结构里,核心原因是其低压供电的特性不需要额外做升压电路,单节3.7V锂电池升压到6V的电路成本极低,甚至满电状态下的锂电池直接驱动也能获得接近额定值的输出扭矩,不会出现低压堵转烧绕组的问题。

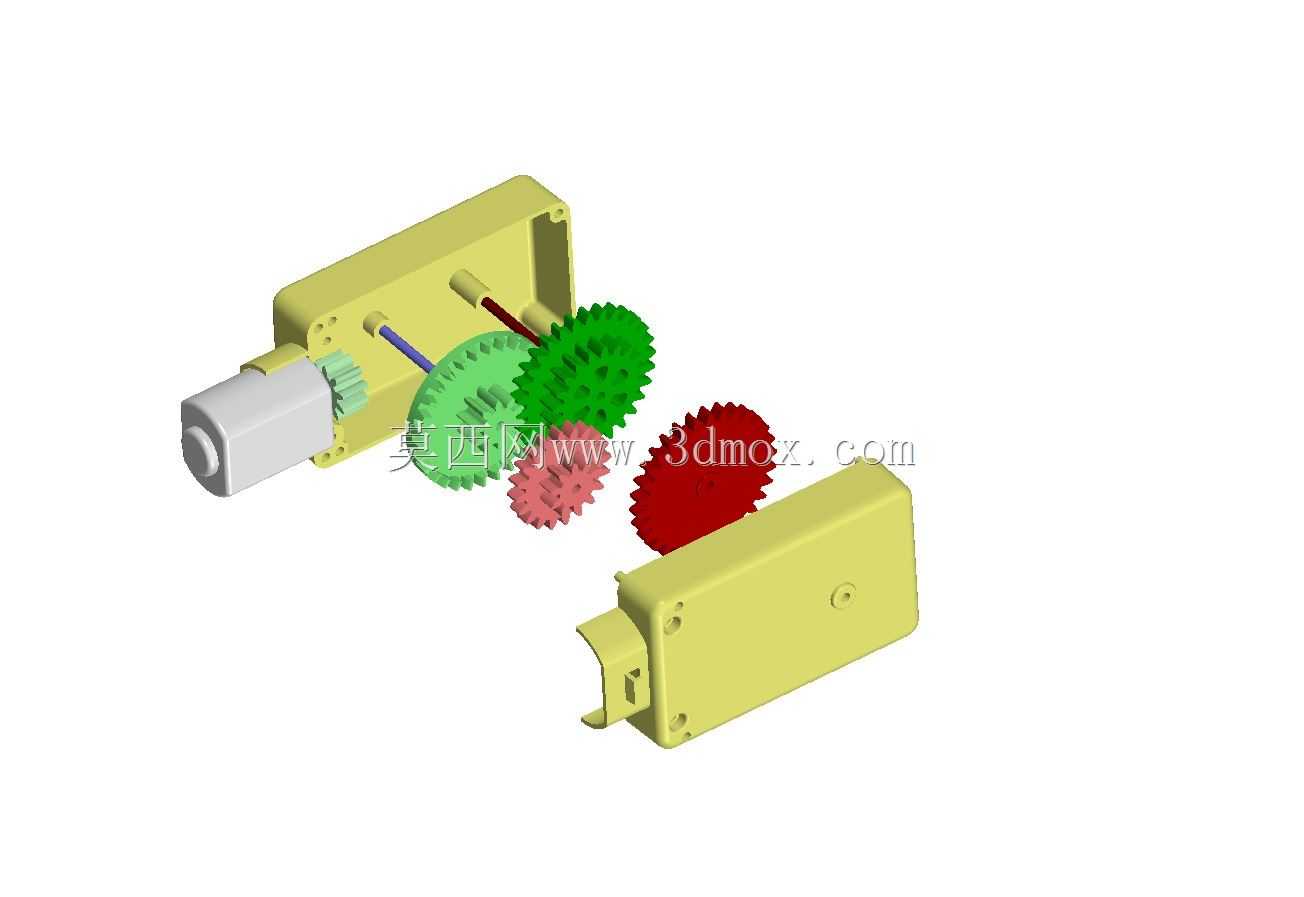

  从功能特性上拆解,这款电机采用直齿齿轮减速结构,相比行星减速结构成本更低,回程间隙虽然比精密行星结构大,但对于非高精度定位的场景完全够用,双输出轴的设计是其核心优势——其中一端的输出轴为D型切削轴,可直接套装橡胶轮、同步带轮或者联轴器,用来传递动力驱动负载;另一端的短轴可直接搭配增量式磁编码器或者光电编码器,用来实时采集输出轴的实际转速、转动角度,不需要额外加装编码器安装支架,也不用额外设计传动结构来连接编码器,大幅简化了需要闭环转速控制的机构设计难度。很多做小型机器人底盘的工程师都有过类似经历:单轴减速电机要装编码器就得在输出轴端额外做支架,还要考虑同轴度问题,稍有偏差就会出现编码器读数跳变甚至轴磨损的问题,而双轴结构直接把编码器安装位预留出来,只需要根据编码器的安装孔位在电机端盖上打两个定位孔就能完成固定,省掉了大量结构适配的工作量。

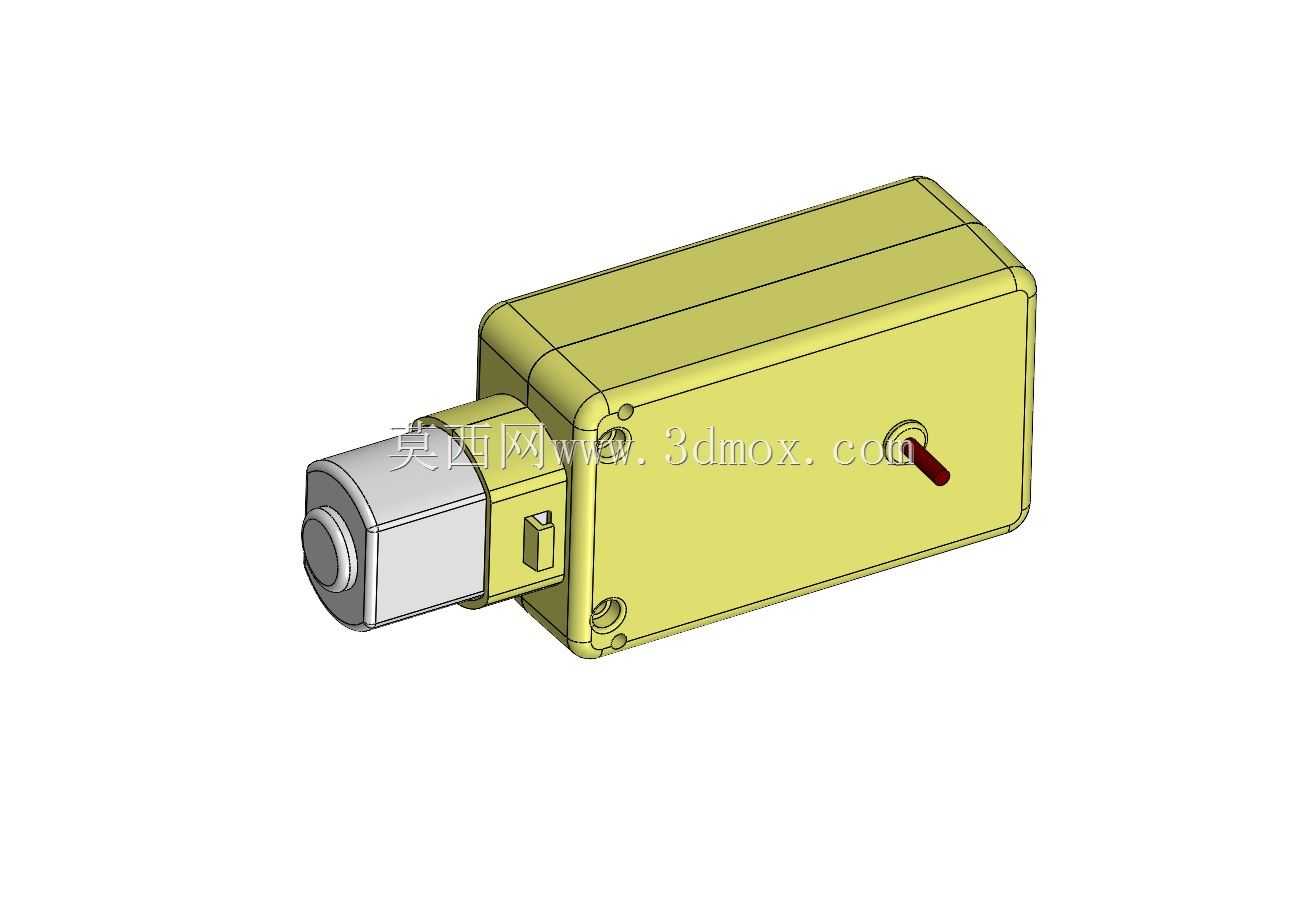

  从设计思路来看,这款电机的外壳采用一体式注塑成型的黄色壳体,减速箱部分和电机驱动部分的壳体通过四颗自攻螺丝连接,装配时不需要额外的定位工装,螺丝锁紧后就能保证齿轮组的啮合间隙在合理范围内,维修时拆开四颗螺丝就能直接更换磨损的齿轮或者碳刷,维护成本极低。输出端的金属轴套做了加长设计,比普通微型减速电机的轴套长出3mm左右,能承受更大的径向负载,比如直接套装直径65mm的橡胶轮时,轮体的受力点离轴套端面的距离更近,不会出现轴承受力过大导致的输出轴弯曲、扫膛问题。尾部的供电引脚采用插针式设计,可直接焊接2.54mm间距的接插件,不需要额外做接线端子的固定结构,对于批量生产的小型设备来说,能减少一道接线工序,提升装配效率。

  关于外形尺寸与安装边界,这款电机的主体壳体为矩形结构,长宽尺寸分别为42mm、32mm,壳体总高度(不含输出轴)为24mm,输出轴从减速箱端面伸出的长度为10mm,轴径为6mm,尾部编码器安装轴的轴径为3mm,伸出长度为5mm。安装孔位分布在减速箱端面的四个角,孔距为36mm*26mm,可采用M3的螺丝直接固定在设备的安装板上,不需要额外加装固定抱箍。需要注意的是,电机壳体侧面有一个小型的定位凸台,高度为2mm,设计安装板时需要在对应位置开出避让槽,否则会出现电机安装不平、齿轮啮合偏载的问题。另外,电机的出线端在壳体尾部的侧面,设计走线槽时需要预留至少8mm的走线空间,避免导线被壳体和安装板挤压破损。

  在实际选型匹配时,需要注意这款电机的额定输出扭矩约为0.8N·m,堵转扭矩约为2.5N·m,适合驱动持续负载不超过0.5N·m的机构,如果负载过大需要搭配减速比更大的齿轮组,不建议长时间在堵转状态下运行,否则会导致绕组过热烧毁。齿轮组采用粉末冶金直齿轮,相比塑料齿轮耐磨性更好,连续运行寿命可达1000小时以上,适合长期运行的小型自动化设备。另外,电机的旋转方向可通过调换供电正负极实现反转,不需要额外加装换向电路,对于需要正反转运行的机构来说控制逻辑非常简单,只需要一个H桥驱动模块就能实现转速调节和正反转切换。
