CA6140车床配套转子电动机结构设计

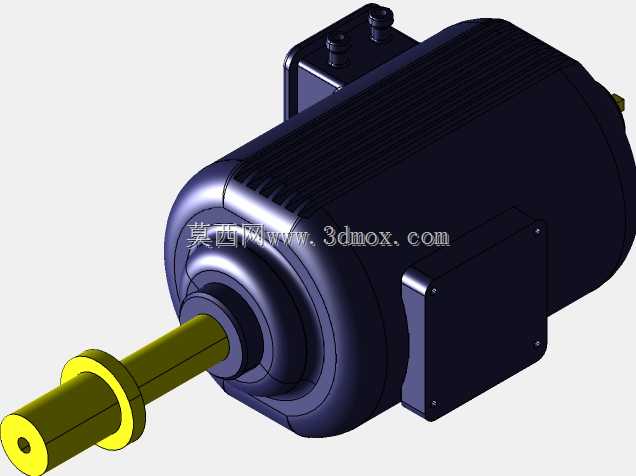

　　在普通卧式车床的动力传动体系中，主轴驱动用转子电动机是核心动力输出单元，这款适配CA6140车床的转子电动机，在结构设计上充分匹配机床重载、连续运转、转速稳定的工况需求。从实际应用场景来看，这类电动机主要承担车床主轴的旋转动力输出，直接决定车削加工时的切削扭矩、转速调节范围以及运转平稳性，在金属粗车、精车、端面车削、螺纹加工等工序中，都需要其提供持续稳定的动力输出，避免因动力波动导致加工表面振纹、闷车、刀具崩损等问题。

　　从功能特性层面看，该电动机采用封闭自扇冷式机壳结构，机壳表面的轴向散热筋设计，能够在连续满负荷运转时快速导出定子绕组产生的热量，避免绕组温升过高导致绝缘老化加速，适配车间多粉尘、存在切削液飞溅的加工环境，接线盒采用侧置式密封结构，能够防止切削液、金属切屑进入接线腔造成短路故障。输出轴采用加长轴伸设计，轴端预留的键槽结构可直接与车床主轴箱的带轮传动副配合，轴肩处的定位凸台能够精准限制带轮的轴向窜动，保证传动带的张紧力始终处于合理区间，减少带传动的打滑损耗。

　　设计思路上，这款电动机的结构建模完全遵循机床配套动力部件的安装适配逻辑，首先确定了与CA6140车床主轴箱安装位匹配的地脚安装孔距，机座底部的四个安装脚采用加厚铸铁结构建模，预留的螺栓过孔尺寸匹配机床常用的M16安装螺栓，安装面的平面度在建模时按照机械加工通用技术要求做了公差约束，保证安装后电动机轴线与主轴箱输入轴轴线的平行度误差控制在允许范围内，避免传动带出现偏磨。定子与转子的气隙在建模时按照异步电动机的通用设计值做了均匀预留，端盖与机座的配合止口采用过渡配合结构，保证两端轴承的同轴度，减少转子运转时的径向跳动。接线盒的位置设计在机壳侧面靠非输出端一侧，既方便车间布线时的线缆接入，又能避免加工时飞溅的长切屑刮擦线缆护套。

　　从安装边界与外形尺寸来看，该电动机的轴向总长度充分考虑了车床主轴箱侧方的安装空间，输出轴的轴伸长度匹配标准V带轮的轮毂宽度，轴径尺寸适配CA6140车床原配带轮的安装孔径，无需额外加工轴套即可完成装配。机壳的外径尺寸避开了车床床身的凸起结构，安装后电动机外壳与床身、主轴箱外壁之间预留了足够的散热间隙，也方便后期维护时拆卸端盖、清理散热筋缝隙中堆积的金属切屑与油泥。吊环螺栓的安装位设置在机壳顶部重心位置，方便车间装配时使用起重设备吊装就位，避免吊装过程中电动机倾斜磕碰输出轴或接线盒。

　　在细节结构处理上，输出轴靠近端盖的位置预留了油封安装槽，能够有效阻挡轴承润滑脂外泄，同时防止外部的切削液、粉尘进入轴承腔造成轴承磨损。后端盖外侧的风罩采用镂空格栅结构，既保证冷却风的流通量，又能防止外部杂物触碰旋转的散热风叶造成损坏。整个模型的结构细节完全还原了实际机床配套电动机的装配关系，每个连接部位的螺栓孔、定位止口、密封槽都按照实际加工要求做了建模处理，能够直接用于机床动力系统的装配干涉检查、传动路径仿真，也可作为机床改造、备件测绘时的三维参考模型，帮助结构设计人员快速完成动力部件的选型匹配与安装布局校核，减少现场测绘的工作量，避免因尺寸测量误差导致的安装错位问题。
