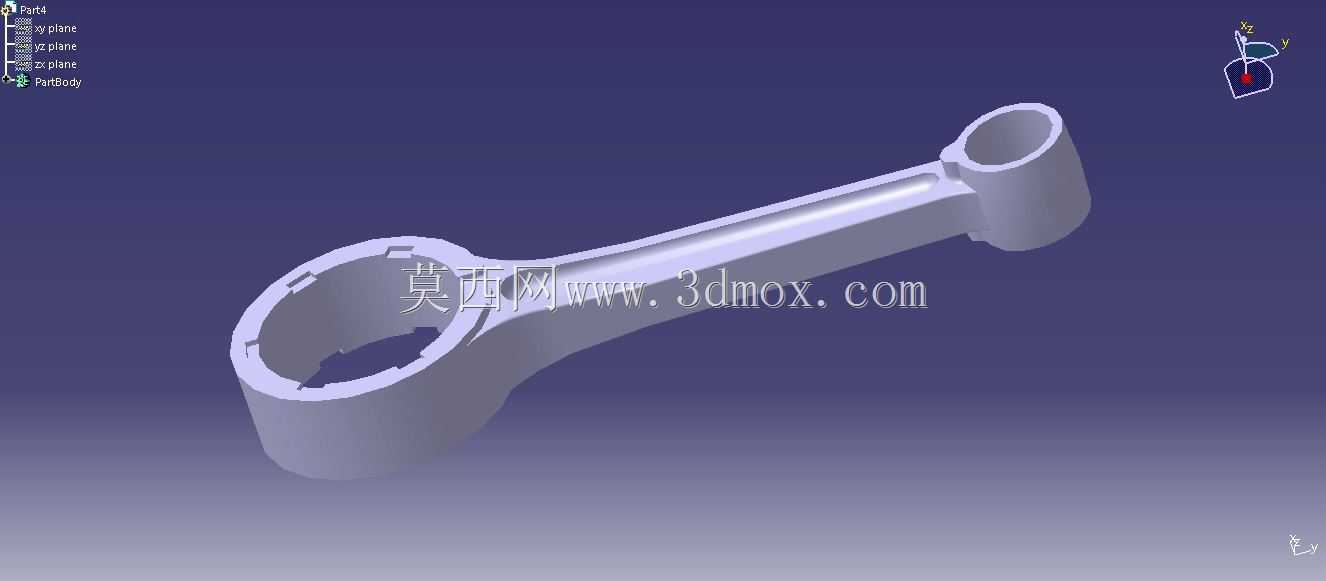

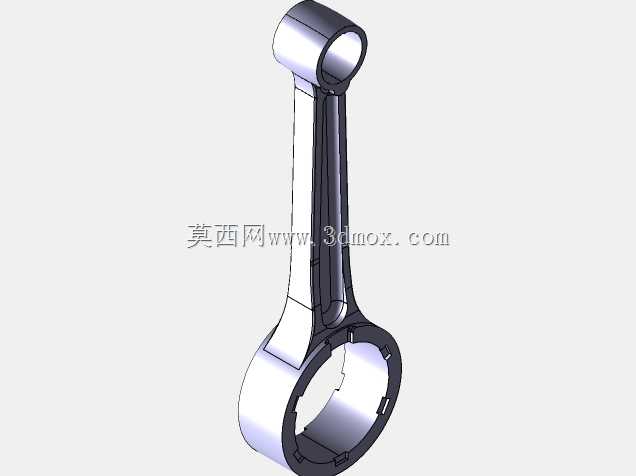

CA6140车床用汽车连杆结构三维建模

　　在机床加工与动力传动场景中，连杆作为核心传力构件，承担着将活塞往复运动转化为曲轴旋转运动的关键作用，CA6140车床配套的该款连杆，同时适配通用内燃动力单元的传动需求，其结构设计直接决定了动力传递的稳定性与构件服役寿命。从实际装配边界来看，该连杆两端分别设置大小端环形结构，大端用于与曲轴曲柄销配合，内孔预留了轴瓦安装位，孔壁设计有定位卡槽，可避免轴瓦工作时出现周向转动，大端外侧的加强筋沿杆身方向延伸，平衡了高速往复运动下的惯性力分布；小端用于与活塞销连接，内孔可压装铜套，降低活塞销与连杆孔的摩擦损耗，小端端面设计有润滑油槽，可承接曲轴箱飞溅的润滑油，在往复摆动过程中形成稳定油膜。杆身采用工字形截面设计，

　　这种截面形式在同等截面积下具备更高的抗弯截面模量，可有效降低连杆整体重量，减少往复运动产生的惯性载荷，同时杆身表面做了平滑过渡处理，避免应力集中导致的疲劳断裂，在杆身与大小端的衔接位置，设置了渐变式过渡圆角，圆角半径经过受力校核，可在交变载荷作用下分散应力集中点，避免长期运行后出现裂纹萌生。从安装适配性来看，该连杆的大小端中心距严格匹配CA6140车床对应传动机构的安装尺寸，大端孔的圆柱度、小端孔与大端孔的平行度均按照IT6级公差设计，可保证装配后曲轴转动无卡滞，活塞往复运动无偏磨。在实际工况中，连杆需要承受爆发压力带来的冲击载荷、往复运动的惯性力以及摆动过程中的弯曲力矩，因此建模过程中对各部位的壁厚做了差异化设计：

　　大端孔壁厚度根据曲柄销的受力分布做了非等厚处理，受力侧壁厚增加15%，非受力侧适当减薄，在保证强度的前提下控制整体重量；杆身的工字形截面翼缘厚度从大端到小端逐渐递减，匹配不同位置的弯矩分布规律，避免材料冗余。在润滑结构设计上，除了小端的润滑油槽，部分连杆杆身内部还设计有贯通的油道，可将大端轴瓦处的压力润滑油引导至小端铜套位置，实现强制润滑，不过该款适配CA6140的连杆采用飞溅润滑方案，因此取消了内部油道，简化了加工工艺，更适合普通工况下的长期使用。从建模细节来看，该模型完整还原了连杆的所有工艺结构，包括大端的螺栓连接凸台、定位销孔，小端的挡圈槽，以及杆身的拔模斜度，所有倒角、圆角均按照实际加工工艺要求设置，

　　没有出现工艺无法实现的尖锐棱角，可直接用于后续的有限元受力分析、加工工艺编制以及装配干涉检查。在机床加工场景中，该连杆的三维模型可作为CA6140车床维修配件的加工依据，通过模型导出的二维工程图可直接用于数控编程，完成连杆的铣削、镗孔、磨削等工序；在动力传动教学场景中，该模型可直观展示曲柄连杆机构的运动原理，帮助学习者理解往复运动与旋转运动的转化过程，以及连杆各部位结构的设计逻辑。需要注意的是，连杆在装配时需要严格按照扭矩要求拧紧大端连接螺栓，同时要保证连杆组的重量差控制在允许范围内，避免发动机或传动机构运行时出现过大振动，该模型的重量参数经过核算，可满足同组连杆的重量匹配要求，不需要额外做减重处理。
