手动螺旋压紧式管钳夹持工装结构

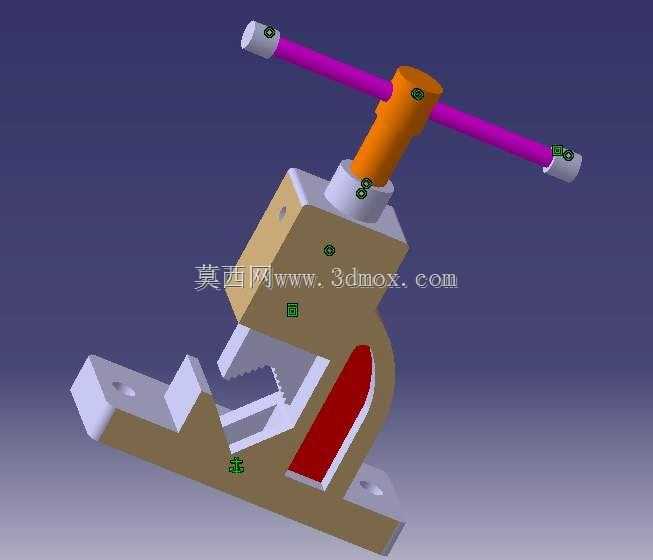

　　在管线装配、五金维修、小型工件装夹作业场景中，这类手动螺旋压紧式夹持工具是工位上最常用的辅助作业器具，区别于普通活动管钳的手持操作形式，这款带固定安装底座的管钳组件，可通过底座预留的安装孔位固定在工作台面、工装架体上，为作业提供稳定的夹持基准，避免手持夹持时的晃动、施力不均问题。从结构功能来看，整套组件分为固定钳身、活动压块、螺旋传动副、操作手柄四个核心部分，固定钳身采用C型开口结构，开口侧的钳口加工有锯齿形咬合齿面，能够在夹紧管件、小型轴类零件时增大接触摩擦力，防止工件受扭矩作用时打滑；活动压块与螺旋推杆做一体式装配，通过转动顶部的T型操作手柄，带动螺旋副沿钳身顶部的螺纹孔做轴向进给，推动压块向固定钳口方向移动，实现对工件的夹紧动作，反向转动手柄即可带动压块回程，松开工件。

　　设计过程中，螺旋副的导程选取充分考虑了手动操作的施力特性，导程控制在单圈进给1.5-2mm区间，既保证转动手柄时不会因导程过大导致操作费力，也能通过螺旋副的自锁特性，在夹紧工件后保持夹持力稳定，不会因工件受外力振动出现压块松脱、夹持失效的问题；T型操作手柄的长度设计兼顾了操作力矩与操作空间，手柄两端做圆滑过渡处理，避免操作时剐蹭操作人员手部，手柄与螺旋推杆的连接采用径向销钉固定，保证扭矩传递可靠，不会出现手柄空转的情况。钳身的结构做了等强度优化，C型臂的受力侧做了加厚处理，同时在非受力区域开设减重槽，在保证整体结构刚性、满足最大夹持力下形变量不超过0.1mm的前提下，尽可能降低整体重量，减少材料消耗；钳身底部的安装底座设置了两个对称的长圆形安装孔，可适配M6-M8规格的固定螺栓，安装孔的长圆设计允许安装时在一定范围内调整固定位置，降低安装面的孔位加工精度要求，提升安装适配性。

　　从安装边界尺寸来看，整套组件固定后，底座安装面到操作手柄最高位置的垂直高度控制在180mm左右，C型钳口的最大开口距离为65mm，可覆盖直径10mm-60mm范围内的圆形管件、棒料的夹持需求，钳身水平方向的最大外轮廓宽度为120mm，操作手柄展开后的最大水平长度为240mm，安装时只需在工作台面预留300mm×200mm的操作空间即可满足全行程操作需求，不会占用过多工位面积。

　　钳口的锯齿齿形做了淬火硬化处理，齿面硬度达到HRC45-50，能够在频繁夹紧、拆卸工件的使用过程中减少齿面磨损，延长工具使用寿命；活动压块与钳身的接触配合面做了间隙配合设计，配合间隙控制在0.05mm-0.1mm之间，既保证压块进给过程顺畅无卡滞，也避免间隙过大导致压块倾斜，出现夹持面贴合不紧、工件夹偏的问题。在实际应用中，这类固定安装式管钳组件可用于小型管件的螺纹装配、工件打磨去毛刺、小零件粘接固定等作业场景，相比台虎钳，它的钳口开口形态更适配圆形管件的曲面夹持，不会出现普通平钳口夹紧圆管时接触面过小、夹伤工件表面或者夹持不稳的问题；螺旋传动的进给方式能够精准控制夹持力大小，针对薄壁管件夹持时，可通过控制手柄的转动圈数调整夹紧力，避免夹持力过大导致管件变形。整套结构没有复杂的传动零件，所有零部件均可通过常规机加工工艺完成制作，后期维护时只需定期在螺旋副的螺纹配合处涂抹润滑脂，减少螺纹磨损，即可保证长期使用的操作顺畅性，无需复杂的保养流程，非常适合小型加工工位、维修站点、装配流水线旁的固定辅助作业使用。
