CA6140机床用带槽滑轮结构设计

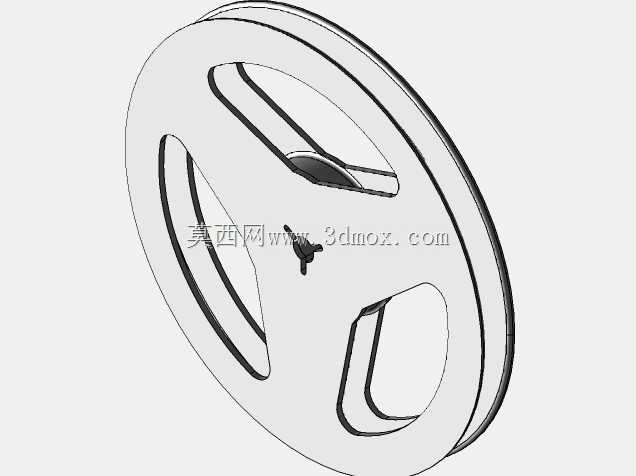

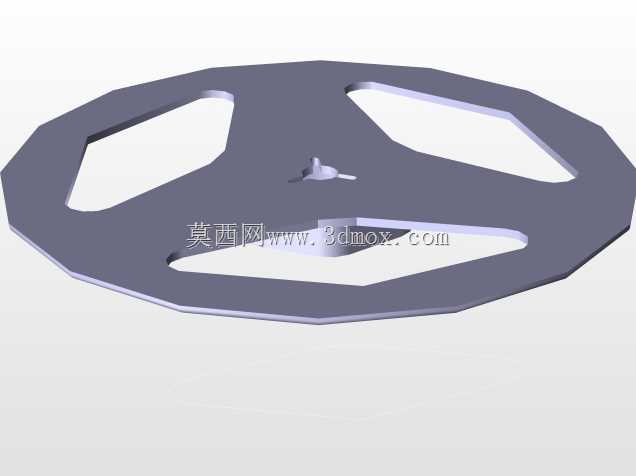

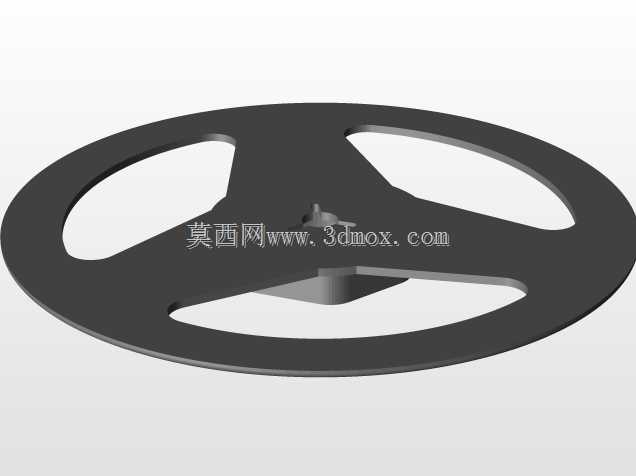

　　在普通卧式车床的传动系统布局里，这类带槽滑轮主要承担皮带导向、张紧力传递的辅助作用，区别于主轴端的主动带轮，这类从动导向滑轮通常布置在机床床身内侧的传动链路拐点位置，用来调整三角带或者平皮带的包角，避免长距离传动过程中皮带出现跳带、打滑的问题，尤其是CA6140这类普通车床，进给箱和主轴箱之间的传动距离较长，皮带运行路径上如果没有导向滑轮做支撑，皮带高速运转时的横向振幅会直接影响进给运动的平稳性，甚至会导致车削加工时出现表面振纹。从结构设计上看，这个滑轮采用了辐条式减重结构，没有做成整体实心轮盘，三个对称分布的镂空辐条既保证了轮体的径向刚度，又有效降低了轮体自身的转动惯量，在皮带传动启停的瞬间，

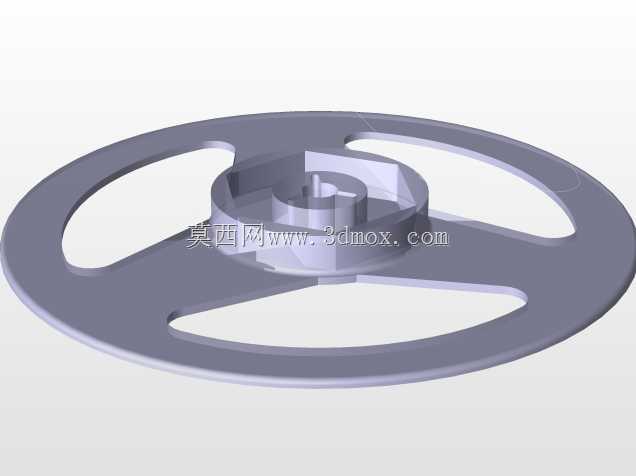

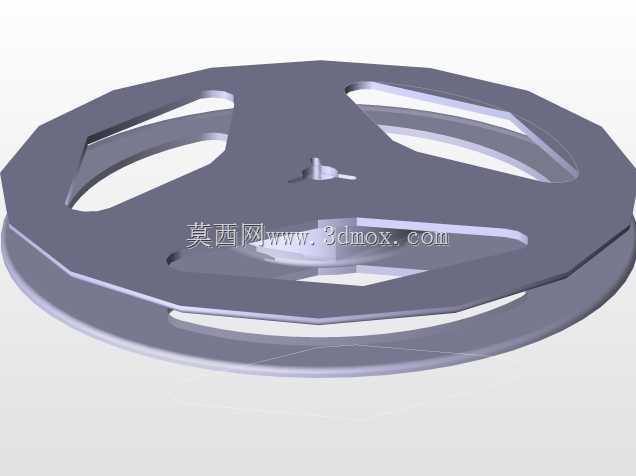

　　更小的转动惯量可以减少皮带受到的瞬时冲击载荷，延长皮带的使用寿命。轮缘位置做了双凸起的挡边结构，中间的凹槽截面和常用的平皮带、窄V带的截面轮廓匹配，挡边的高度刚好能限制皮带在运转过程中的轴向窜动，不会因为皮带张紧力的微小偏差出现脱带的问题，同时挡边的边缘做了圆角过渡，避免尖锐棱边切割皮带的编织层，减少皮带的异常磨损。轮体中心的安装孔位置做了加厚的轮毂结构，轮毂的长度比轮盘的厚度要长出一部分，这个设计是为了匹配安装位置的支撑轴跨距，保证滑轮安装到心轴上之后，轮毂端面和轴承端面的接触面积足够，不会因为径向受力出现轮毂端面的压溃变形，轮毂内孔的公差通常选基孔制的过渡配合，方便和深沟球轴承的外圈装配，

　　装配后不需要额外做轴向定位的焊接或者过盈压装，靠孔肩和轴承端盖就能完成轴向固定。从安装边界来看，这类滑轮的外径尺寸通常控制在120mm到180mm之间，轮槽的宽度根据适配的皮带宽度做对应匹配，安装时需要保证轮槽的中心平面和相邻两个带轮的中心平面共面，平面度误差不能超过1mm，否则会导致皮带单侧磨损过快，传动效率下降。设计建模的时候，轮槽的工作面粗糙度需要控制在Ra3.2以下，减少皮带和轮槽之间的摩擦损耗，辐条和轮缘、轮毂的连接位置都做了圆弧过渡，避免应力集中，因为滑轮在运转过程中会持续受到皮带的张紧压力，交变应力作用下如果存在尖锐的转角，很容易在连接位置出现疲劳裂纹，长期运转会有轮体断裂的风险。在实际机床维护场景里，

　　这类导向滑轮属于易损的辅助传动件，更换时不需要拆解整个传动箱，只需要松开对应的张紧机构，就能把心轴抽出完成滑轮更换，所以建模的时候轮毂内孔和心轴的配合间隙、轮体和周边床身钣金的安全间隙都做了预留，保证更换时不会和周边结构发生干涉。另外轮体的材质通常选用HT200灰铸铁，灰铸铁的减震性能好，运转过程中可以吸收皮带传动产生的振动，同时铸铁表面的微孔可以储存少量的润滑脂，减少轴承和轮毂配合面的磨损，建模时也考虑了铸造工艺的拔模斜度，轮缘和轮毂的外表面都做了1:20的拔模斜度，方便铸造生产时起模，不需要额外做后续的机加工修整就能满足毛坯精度要求。在传动链路的受力计算里，这类滑轮受到的径向力是皮带张紧力的两倍左右，所以辐条的截面厚度做了等强度设计，靠近轮毂位置的辐条厚度比靠近轮缘位置厚2mm，保证整个辐条上的应力分布均匀，不会出现局部应力过大的问题。和冲压成型的钢板滑轮相比，这种铸铁机加工的滑轮运行噪音更低，在机床车间的生产环境里，更低的传动噪音可以有效改善操作岗位的作业环境，同时铸铁轮的耐磨性能更好，长期和皮带摩擦不会出现轮槽的异常磨损，使用寿命是钢板冲压滑轮的2到3倍。
