直齿圆柱齿轮装配组件结构设计

项目分类:齿轮 发布时间:2024-12-23 ID:865551

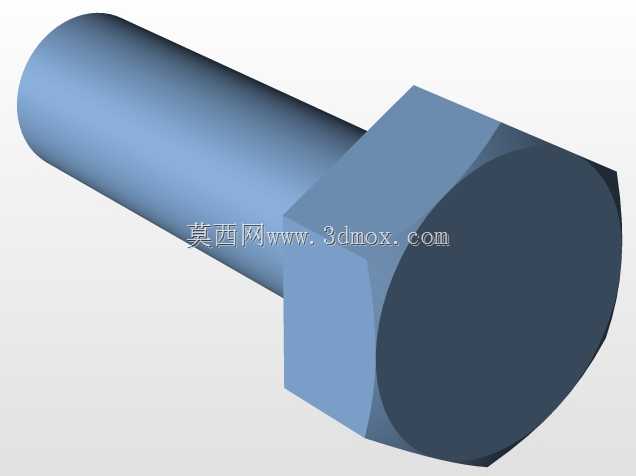

  • 直齿圆柱齿轮装配组件结构设计
  • 直齿圆柱齿轮装配组件结构设计
  • 直齿圆柱齿轮装配组件结构设计
  • 直齿圆柱齿轮装配组件结构设计
  • 直齿圆柱齿轮装配组件结构设计
  • 直齿圆柱齿轮装配组件结构设计
  • 直齿圆柱齿轮装配组件结构设计

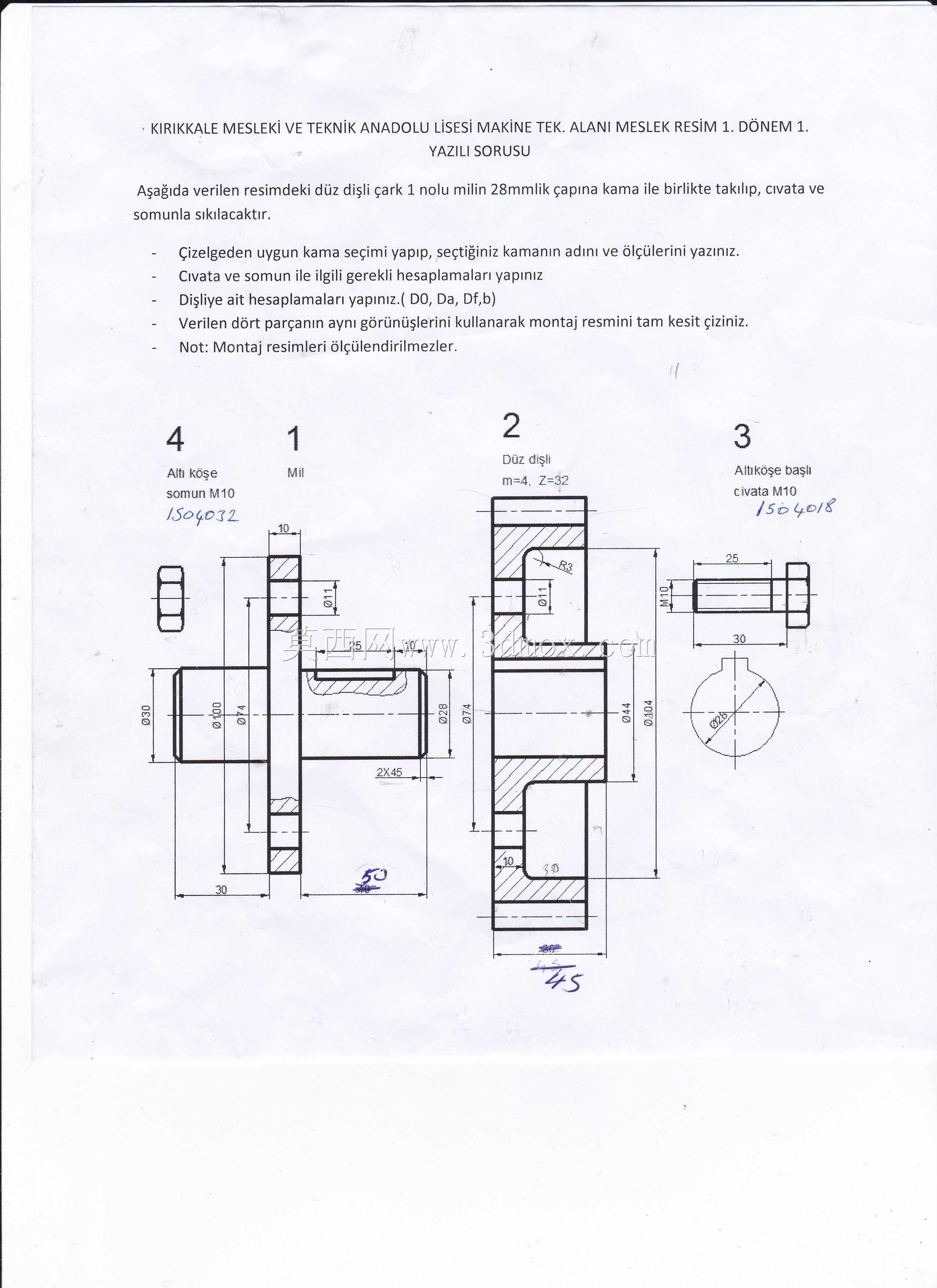

这套齿轮装配组件的设计,核心面向职业技术实训场景与小型动力传动单元的配套需求,从工程图纸的标注逻辑来看,整套组件围绕28mm直径的输入轴展开设计,采用平键连接实现齿轮与轴的周向固定,配合轴肩、轴套完成轴向定位,所有配合面的尺寸公差都按照中等精度传动要求标注,能够满足常规转速下的动力传递需求。

从实际应用场景出发,这类直齿圆柱齿轮装配结构广泛出现在小型输送线的动力端、台式加工设备的进给传动单元、教学实训台的传动演示模块中,区别于高精度重载齿轮组,这套组件的设计更侧重装配工艺的合理性与加工经济性,零件的结构都采用常规机加工艺即可实现,不需要特殊刀具或定制工装,适合小批量加工与教学拆装练习。

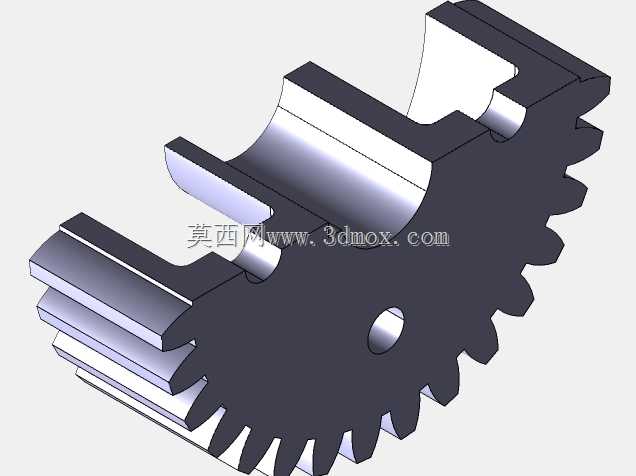

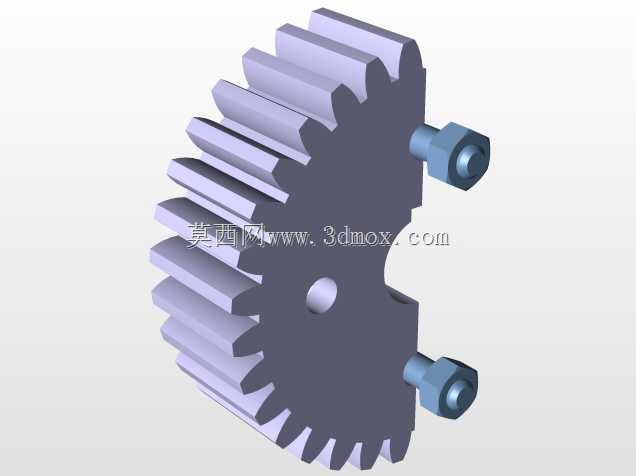

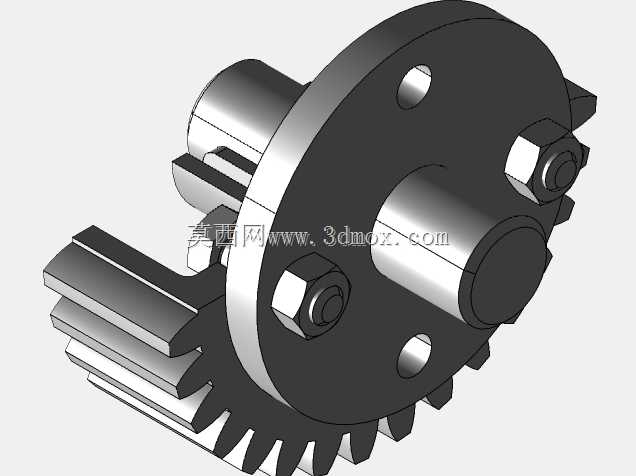

整套组件包含四个核心零件:输入轴段、主动直齿轮、从动直齿轮、输出轴套,其中主动齿轮与轴采用过盈配合加平键的连接形式,键槽的位置标注了对称度要求,避免装配后出现键侧受力不均的问题;从动齿轮集成在输出轴套上,轴套内孔设计有台阶定位面,能够直接与配套的输出轴端配合,减少了额外的定位零件数量,降低装配累积误差。

设计过程中优先考虑了装配顺序的合理性:装配时可先将平键压入轴的键槽内,再通过压力机将齿轮压装到轴肩位置,后续依次装入轴套、端盖类零件即可完成组件装配,不需要复杂的热装工艺,常温下即可完成全部装配流程,拆卸时也可通过通用拔销器、拉马完成零件拆解,不会损伤配合面,适合需要反复拆装的实训场景。

从尺寸边界来看,整套组件装配完成后,轴向总长度控制在120mm以内,最大回转直径为64mm,安装时只需要预留对应的径向回转空间,两端轴段的直径分别为20mm与18mm,可直接匹配标准6204、6203系列轴承座的安装尺寸,不需要额外定制转接法兰,能够快速集成到现有传动系统中。齿轮的齿宽设计为20mm,按照模数4、齿数22的参数核算,单级传动比为1:1,传递扭矩可满足1kW以内的动力传输需求,齿面粗糙度要求达到Ra3.2,能够保证啮合过程的平稳性,降低传动噪音。

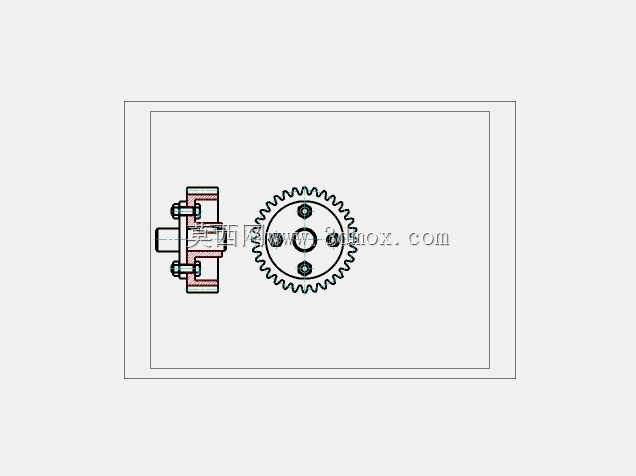

图纸中对每个零件的形位公差都做了明确标注:齿轮的齿顶圆相对于轴孔的同轴度要求控制在0.02mm以内,轴的各段轴颈同轴度要求为0.015mm,轴肩的端面跳动要求不超过0.02mm,这些公差要求既保证了装配后的传动精度,又没有过度提高加工精度要求,在普通卧式车床、滚齿机上即可完成全部零件的加工,加工成本可控。

在细节设计上,所有零件的锐边都做了0.5mm的倒角处理,既避免装配过程中划伤操作人员,也能够去除加工毛刺,保证配合面的贴合度;键槽的端部设计有退刀槽,方便铣削加工时刀具退出,也能减少键装配时的应力集中;齿轮的端面设计有轻载槽,在不影响齿轮强度的前提下降低了零件重量,减少转动惯量,提升传动响应速度。

从维护角度来看,这套组件的润滑方式可采用脂润滑,装配时在齿轮啮合面与轴承配合位置涂抹适量锂基脂即可满足长期运行需求,不需要设计复杂的油路密封结构,日常维护只需要定期检查齿面磨损情况、紧固连接螺栓即可,维护成本极低,适合对维护便捷性要求较高的民用小型设备与教学场景。

需要注意的是,这套组件的设计载荷是按照轻载传动场景核算的,不能直接用于重载冲击载荷的传动场景,如果要应用在更高载荷的工况下,需要对齿轮的模数、齿宽、轴的直径做对应强化,同时提高配合面的公差等级与材料热处理要求。目前的设计采用45号钢调质处理即可满足使用要求,齿轮齿面可做高频淬火处理提升耐磨性,延长组件的使用寿命。
