机加工用螺杆传动台式夹持虎钳结构

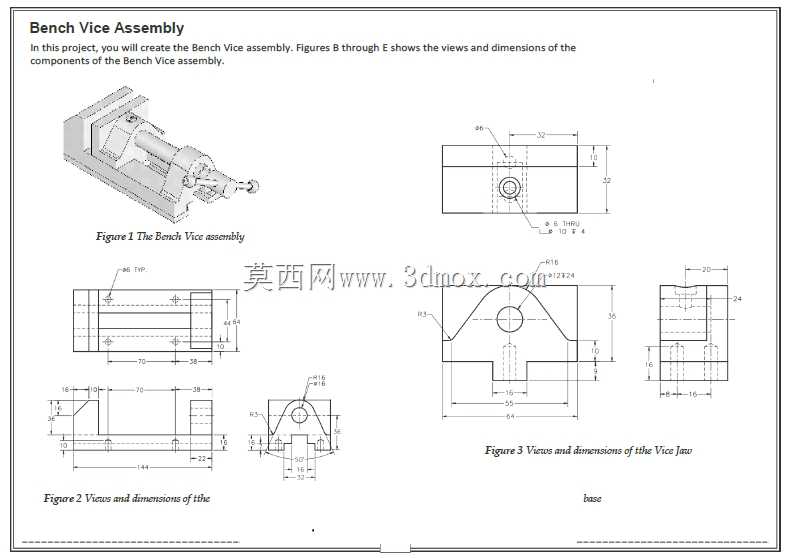

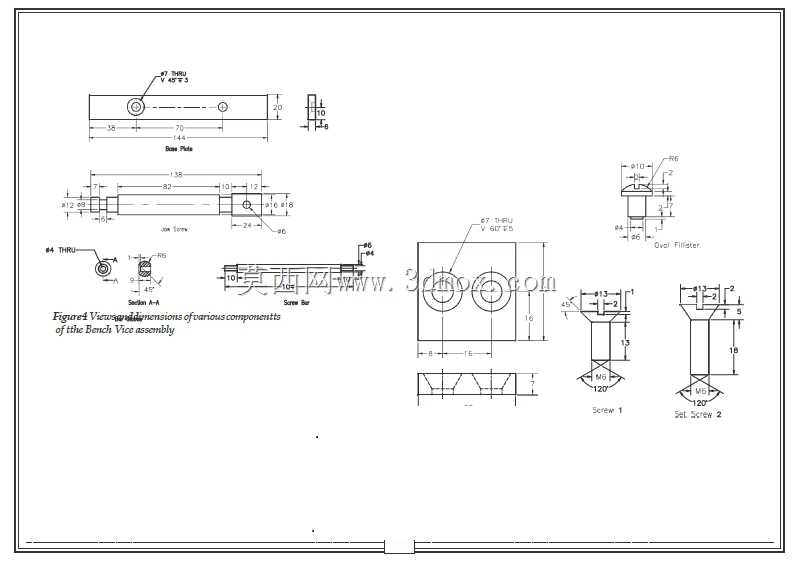

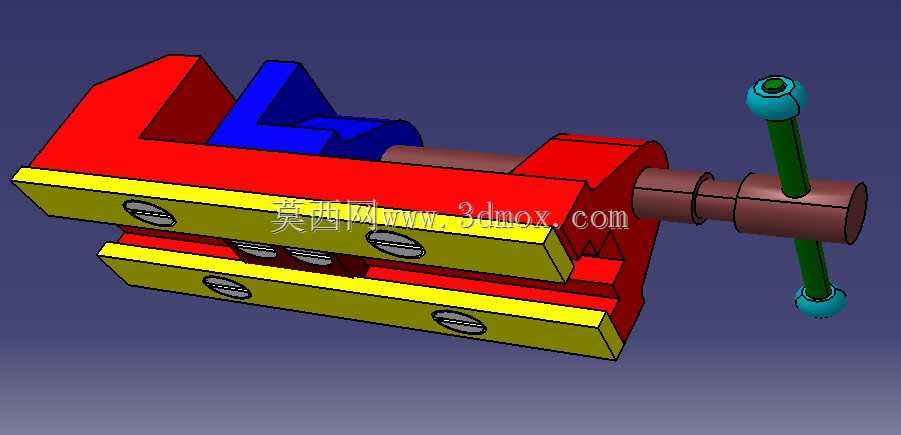

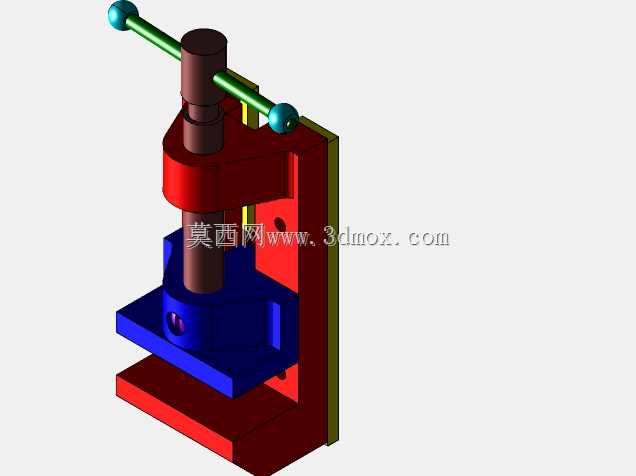

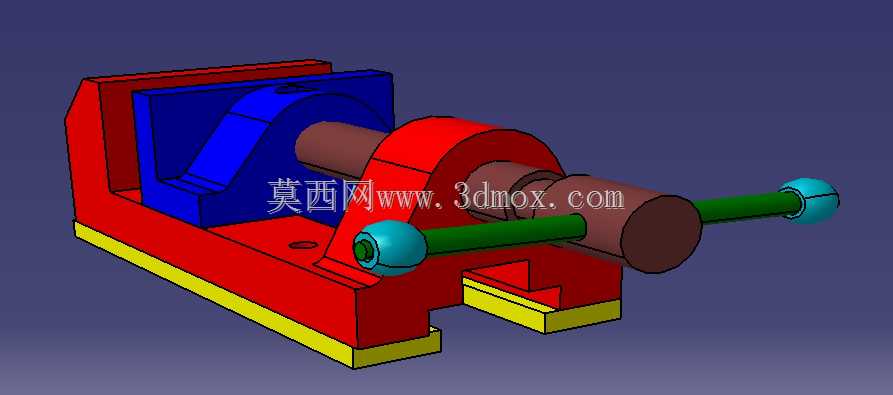

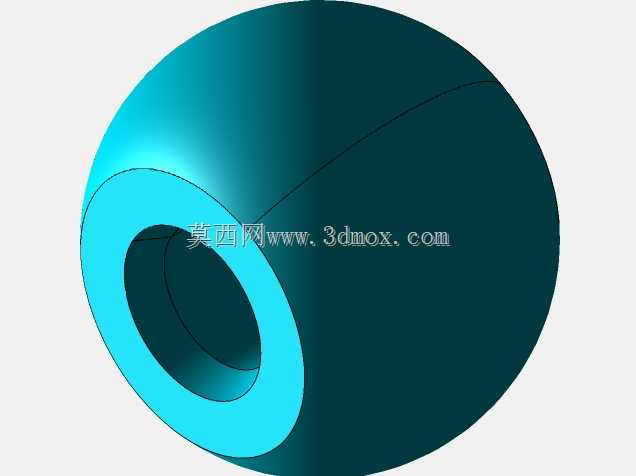

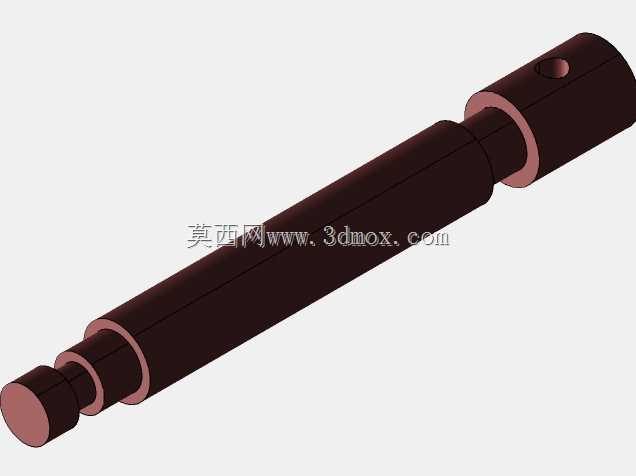

　　在常规机加工、钳工修配、小型零件装配的作业场景里，这类台式虎钳是工位上最基础也最高频使用的夹持工装，不管是普通台式钻床的钻孔工位、小型铣床的轻负荷铣削工位，还是钳工台的手工锉削、攻丝、零件修整作业，都需要依靠这类虎钳完成工件的可靠固定，避免加工过程中工件位移导致的尺寸超差、加工报废甚至安全隐患。这套虎钳采用固定钳身搭配活动钳身的经典结构，核心的夹紧力传递依靠中部的传动螺杆实现，螺杆端部设置了带防滑握球的加长操作杆，操作人员不需要额外加力杆，单手转动操作杆就能带动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合与夹紧动作，操作力臂经过合理匹配，常规成年操作人员施加在操作杆上的力，经过螺杆的力矩放大后，钳口可以输出足够的夹持力，

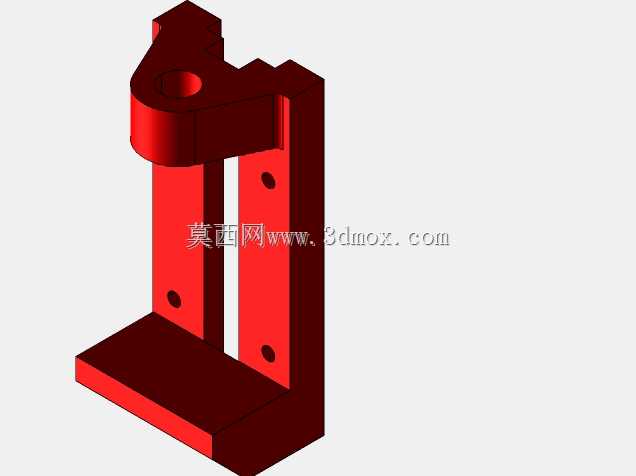

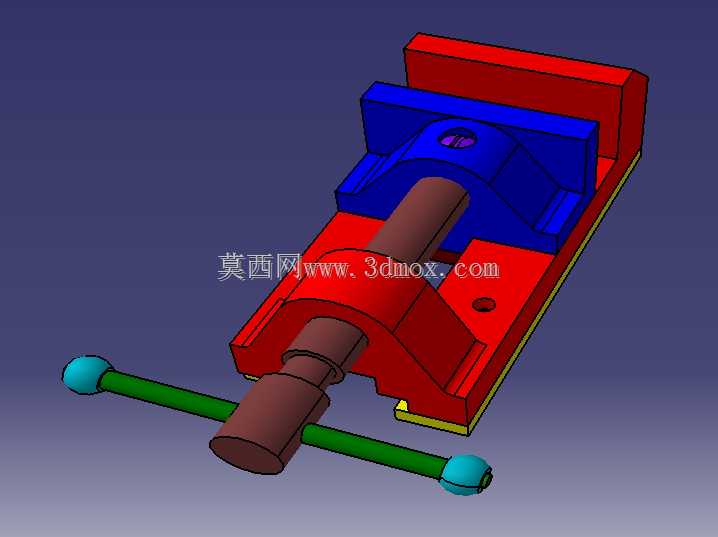

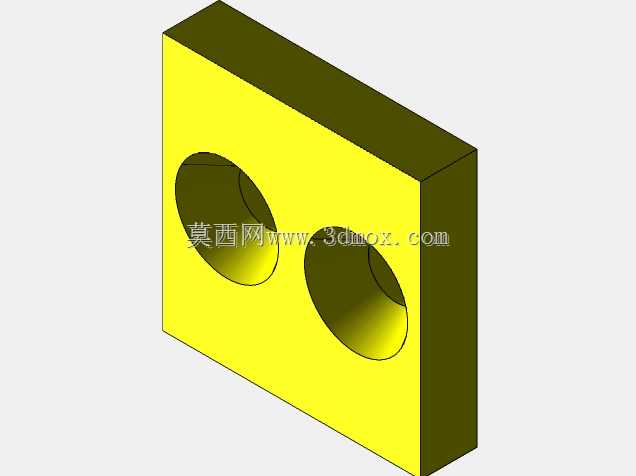

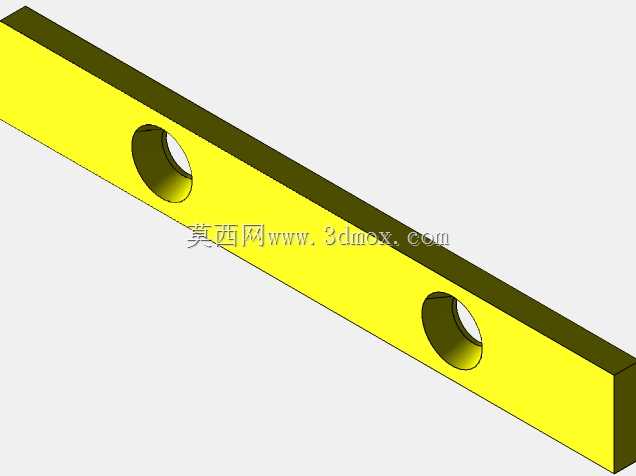

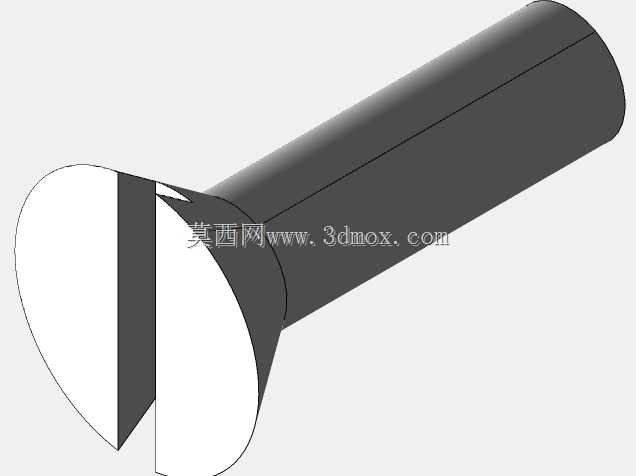

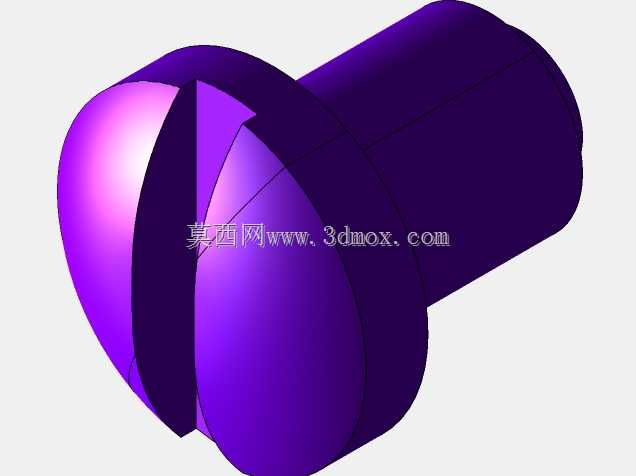

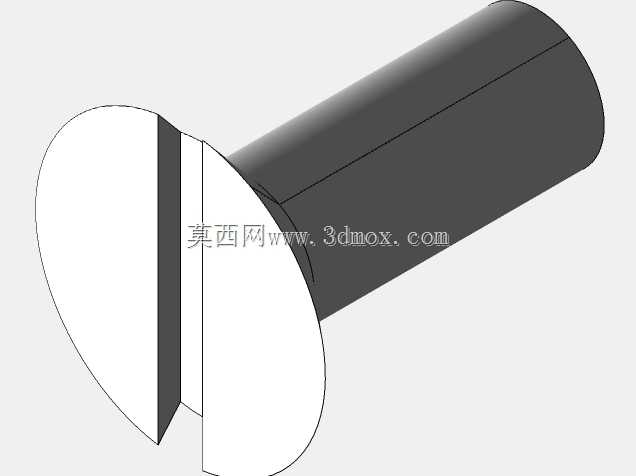

　　满足黑色金属、有色金属小型零件的装夹需求，不会因为常规铣削、锉削的切削力导致工件松脱。从结构设计的逻辑来看，这套虎钳的固定钳身底部设置了带安装孔的底座凸缘，安装时可以通过螺栓穿过底座的安装孔，将虎钳牢牢固定在机床工作台或者钳工台的台面上，安装边界需要预留出操作杆转动的空间，避免操作杆转动时和台面上的其他工装、挡板产生干涉，钳身的导轨面采用了矩形导向结构，相比燕尾导轨拥有更好的承重能力和抗侧向力性能，在承受钻削的轴向冲击力、铣削的侧向切削力时，活动钳身不会出现抬升或者偏移，保证装夹的重复定位精度。钳口部分采用了可拆卸的淬硬钳口板，钳口板表面加工有交叉的防滑网纹，夹持毛坯件时可以通过网纹嵌入工件表面提升摩擦力，

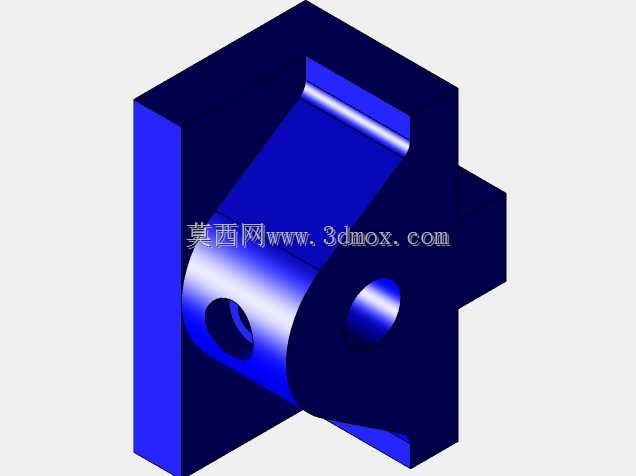

　　当夹持精加工完成的光滑表面零件时，也可以更换带铜垫或者软质防护层的钳口板，避免夹伤零件的已加工表面，这种模块化的钳口设计，也方便后期钳口磨损后直接更换配件，不需要整体报废虎钳主体，降低长期使用的维护成本。在实际选型适配的时候，需要注意这类虎钳的钳口开度上限，要匹配日常加工零件的最大夹持尺寸，同时底座的安装孔距要和工作台的T型槽间距适配，避免出现安装孔位不对无法固定的问题；螺杆部分的润滑注油点设置在钳身和螺杆配合的端部位置，日常维护时定期加注润滑脂，就可以避免螺杆积屑卡滞，保证开合动作顺畅，延长传动部件的使用寿命。这套虎钳的整体结构没有多余的复杂构件，所有受力部件都做了对应的强度加强，固定钳身和活动钳身的主体采用铸铁材质，

　　拥有较好的减震性能，可以吸收加工过程中产生的振动，提升加工表面的质量，传动螺杆采用中碳钢调质处理，螺纹部分经过精加工，和螺母的配合间隙控制在合理范围，既不会因为间隙过大导致夹持时钳口上翘，也不会因为间隙过小导致操作卡滞。在装配场景下，这类虎钳也可以用来夹持小型部件完成销钉压装、螺丝紧固、零件修整等作业，相比大型机用虎钳，它的整体体积更小，占用工作台面积少，操作动作简单，新入职的操作人员不需要复杂培训就可以熟练使用，是机械加工车间、维修班组、实训教学工位必备的基础工装设备。
