CA6140车床皮带辊支撑结构设计

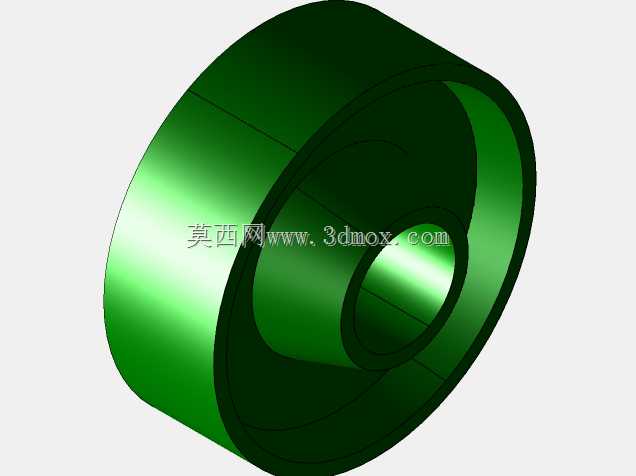

　　在普通卧式车床的传动链路布局里，主轴箱输入段的皮带传动支撑是直接影响传动平稳性的关键结构，这套皮带辊支撑结构正是匹配CA6140系列车床的皮带张紧与辊体承载需求设计，主要承担皮带传动过程中辊体的定位、载荷传递与运行姿态约束作用。从实际车间应用场景来看，CA6140作为通用型卧式车床，承担着轴类、盘类零件的车削加工任务，主轴传动段的皮带在长期启停、变载荷切削的工况下，会产生持续的张紧力波动与径向跳动，这套支撑结构需要同时承受皮带张紧带来的静态载荷、切削负载波动带来的动态冲击，还要保证皮带辊的回转同轴度，避免皮带跑偏、异常磨损问题。

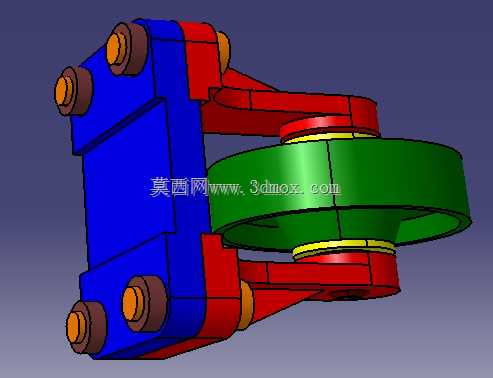

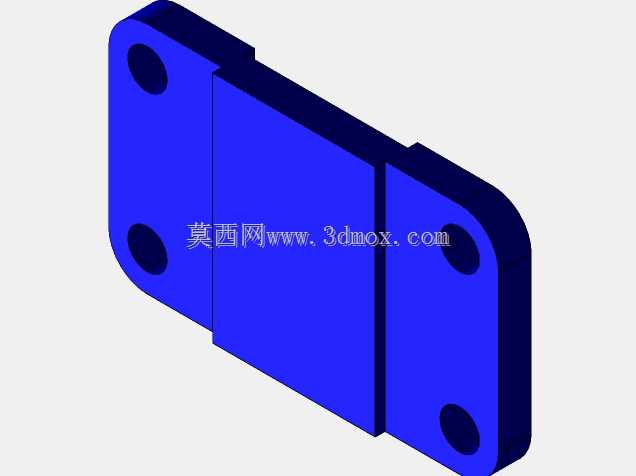

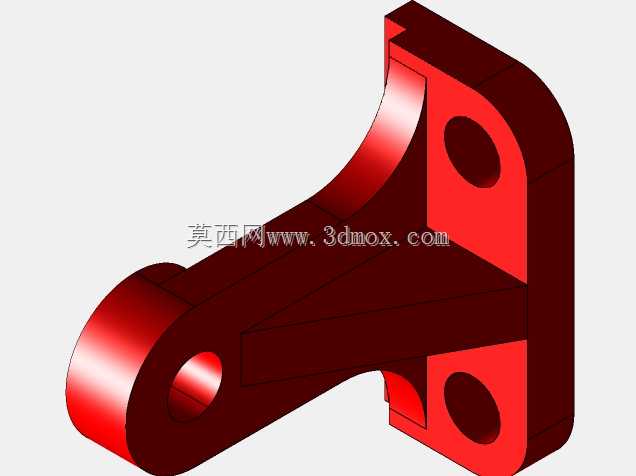

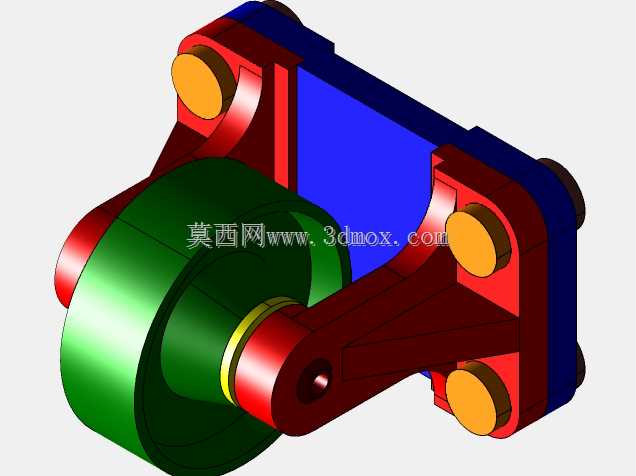

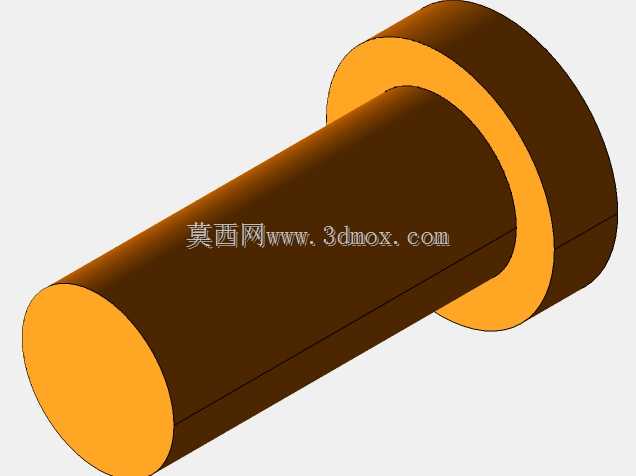

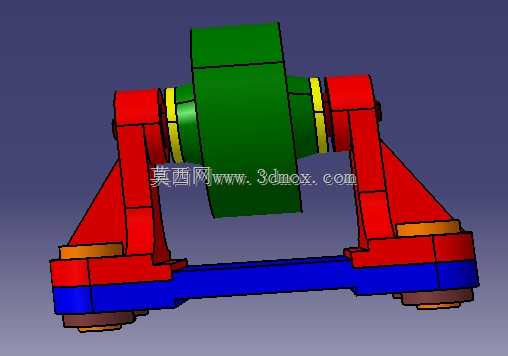

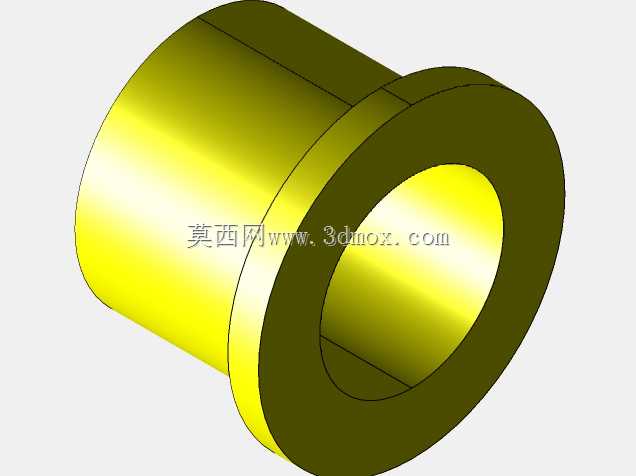

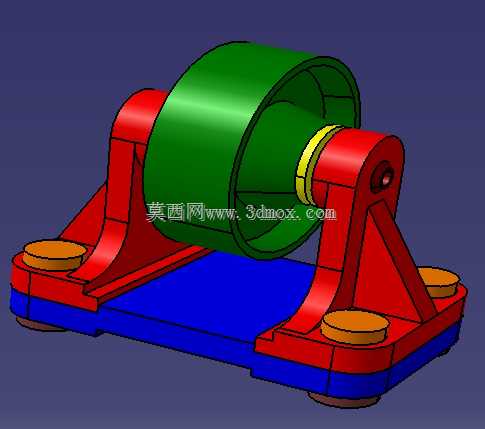

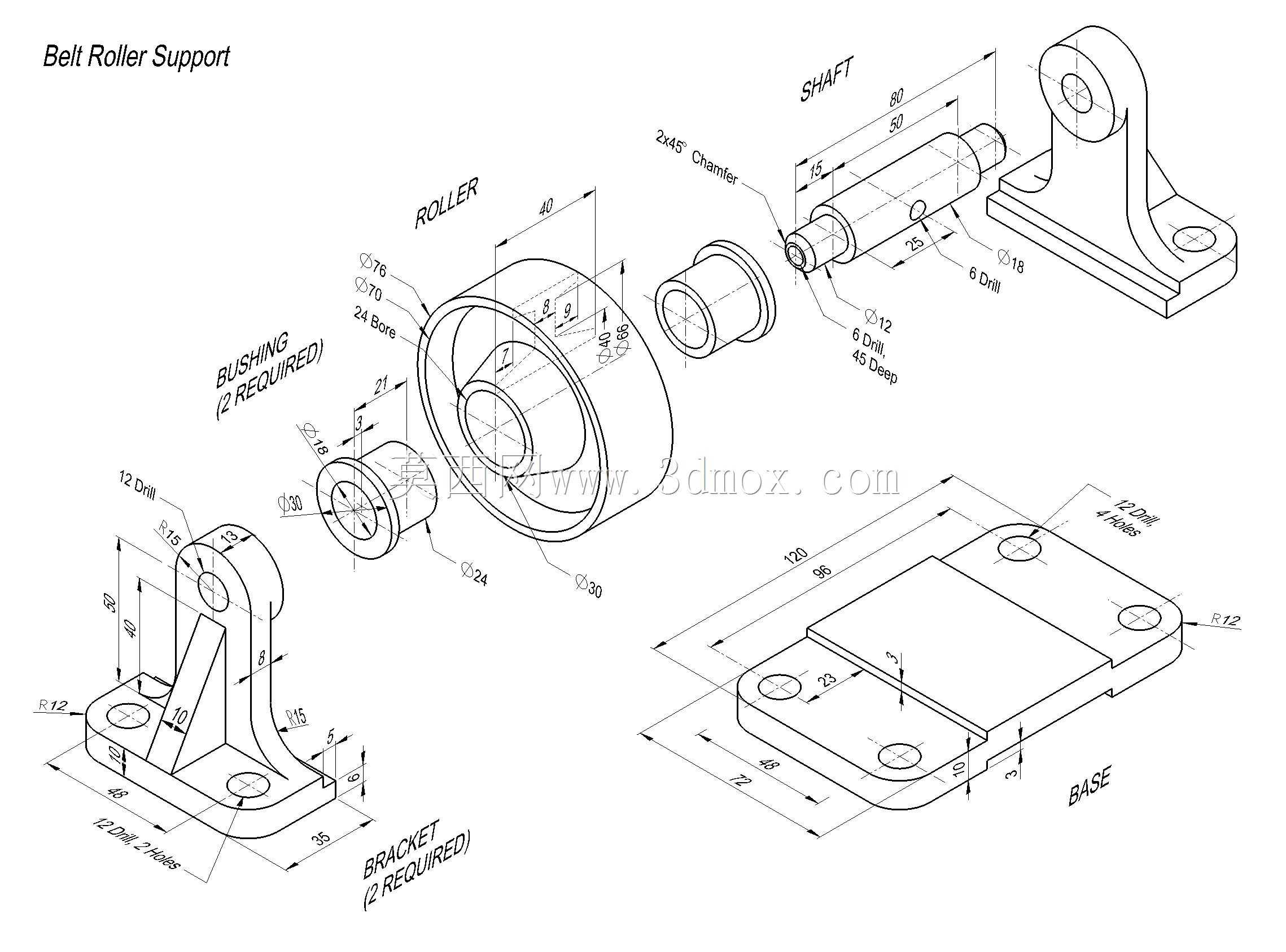

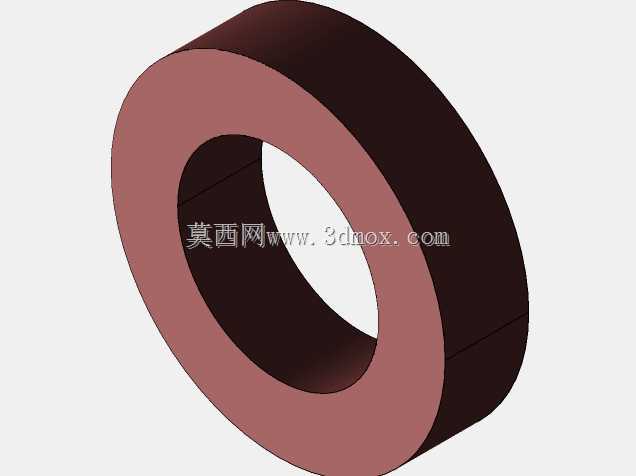

　　从结构功能特性来看，整个支撑采用对称式双立板支撑布局，底部为一体化安装底板，两个带轴承安装位的支撑立板分别从底板两侧向上延伸，立板与底板之间设置三角形加强筋结构，用来抵消皮带张紧时立板受到的侧向弯矩，避免长期受力后立板出现外张变形。支撑立板顶端设计为同轴的轴承安装孔位，用来装配皮带辊的回转轴，孔位端面设置止口结构，可匹配轴承端盖实现轴承外圈的轴向定位，同时能阻挡切削碎屑、灰尘进入轴承配合面，延长轴承维护周期。底板上预留的四个圆形安装沉孔，呈矩形分布在底板四角位置，安装时可通过T型螺栓将整个支架固定在车床床身的预设安装基面上，沉孔设计可以让螺栓头部完全沉入底板平面以下，不会突出平面干涉周边传动部件的布置。

　　设计过程中首先要明确安装边界的约束条件，CA6140车床床身对应安装位置的基面宽度、主轴输入带轮的中心高、皮带的包角要求都是硬约束，底板的长宽尺寸需要完全适配床身安装面的可用空间，不能超出床身侧壁的轮廓，避免和车床的进给箱、挂轮架部件产生运动干涉。两个支撑立板的中心距需要匹配所选皮带辊的辊体长度，保证辊体装配后两端和立板内侧留有均匀的间隙，既不能间隙过大导致辊体轴向窜动空间超标，也不能间隙过小出现热胀抱死的问题。立板上轴承孔的中心高需要严格匹配主轴带轮与电机带轮的中心连线高度，保证皮带安装后上下工作面的张紧度一致，避免出现单边受力的情况。

　　结构的受力校核环节，重点针对立板与底板连接的根部位置做抗弯强度验算，皮带张紧时作用在辊体上的径向力会通过轴承传递到两个立板上，最终全部由立板根部的焊缝或者一体化铸造的连接段承担，三角形加强筋的厚度、高度设置需要保证在最大张紧力1.5倍的过载工况下，立板的变形量控制在0.02mm以内，避免因为支撑变形导致皮带辊轴线倾斜，进而引发皮带跑偏、传动噪音增大的问题。底板的厚度设计需要兼顾刚性与安装空间，过薄的底板在螺栓锁紧时容易出现翘曲，导致两个立板的轴承孔同轴度超差，过厚的底板则会抬升辊体中心高，破坏原有的带轮中心距匹配关系。

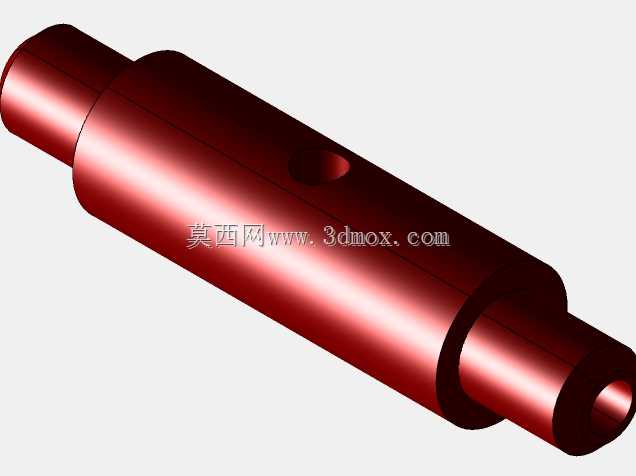

　　从实际装配逻辑来看，这套支撑结构在装配时需要先将轴承压装到皮带辊的两端轴颈上，再将辊体整体放入两个立板之间，对齐轴承外圈与立板上的安装孔位后，用铜棒轻敲辊体端部让轴承完全进入孔位，之后安装轴承端盖固定轴承外圈的轴向位置，最后调整整个支架在床身基面上的位置，保证皮带辊轴线与主轴轴线、电机输出轴轴线完全平行，再锁紧四个安装螺栓完成固定。日常维护过程中，只需要定期通过立板上预留的注油孔向轴承位置补充润滑脂，检查安装螺栓的锁紧力矩即可，不需要拆解整个支架结构，维护操作十分便捷。

　　针对车床加工时的切削碎屑飞溅问题，支撑结构的所有外露棱边都做了圆角过渡处理，避免锐角刮伤操作工人的同时，也能减少碎屑在结构棱角处的堆积，日常清理时只需要用压缩空气吹扫就可以清除表面积攒的铁屑，不会出现碎屑卡在结构缝隙里难以清理的情况。底板的底面设计为全平面结构，和床身安装基面完全贴合，安装时不需要额外加装调整垫片，只要基面本身的平面度符合机床出厂精度要求，就可以保证两个立板轴承孔的同轴度满足装配要求，降低了现场安装的调试难度。
