阀块配套十字头连接结构三维设计

在流体控制类阀组的装配体系里，十字头是承担动力传递与接口转接的核心连接件，这类零件常见于液压阀组、工艺管路阀块的执行端联动场景，负责将直线驱动的作用力均匀传递到阀块的多个控制接口，同时抵消不同管路接口安装时产生的位置偏差，避免阀杆受侧向力出现卡滞、密封磨损过快的问题。从实际工况来看，这类十字头多配套在多通路集成阀块上，尤其是需要同时控制3到4个通路通断的阀组结构，单根阀杆无法同步驱动多个阀芯的场景下，十字头的居中导向与多点连接特性就能发挥作用，不需要额外增加联动杠杆结构，就能保证多个阀芯的动作行程保持一致，降低阀组整体的装配复杂度。

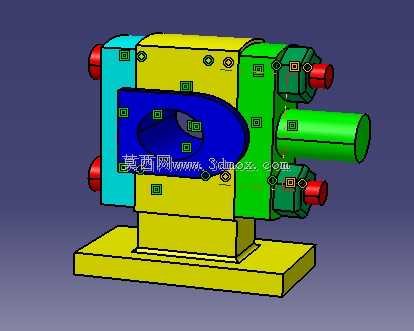

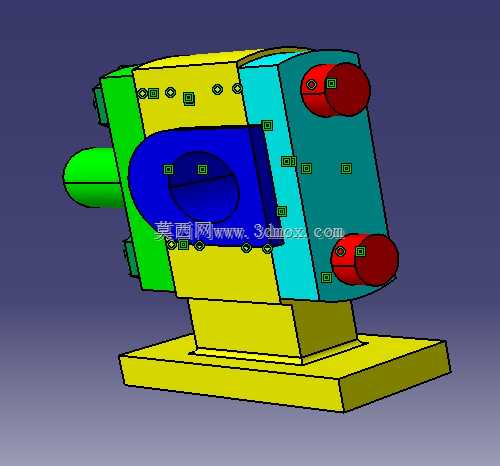

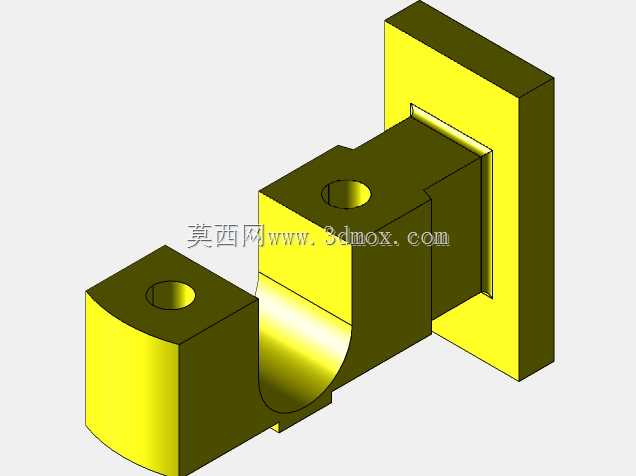

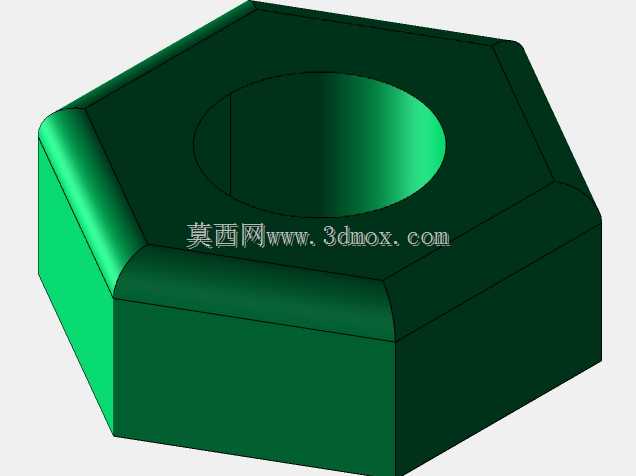

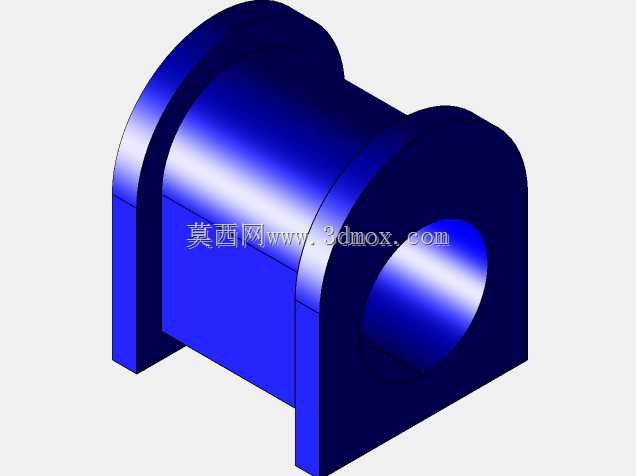

设计这类十字头结构时，首先要匹配对应阀块的安装基面，底部的支撑座需要和阀块的安装面完全贴合，安装孔位的同轴度公差要控制在0.02mm以内，避免装配后出现整体偏斜，导致上部的连接结构和阀杆对接时出现别劲的问题。主体的承载框架采用箱型结构设计，中间的弧形避让槽是为了给阀杆的往复运动留出足够空间，同时槽体周边的加强凸台可以提升框架的抗扭刚度，避免在传递大推力时出现框架变形，导致各连接点的行程出现偏差。两侧的对称连接接口分别对应阀块上不同位置的阀芯推杆，接口处的螺纹连接段预留了足够的旋合长度，同时设计了定位止口，保证推杆和十字头连接后不会出现径向窜动，每个接口旁的紧固螺钉孔采用对称布置，锁紧后可以抵消推杆往复运动时产生的振动力，避免连接松动。

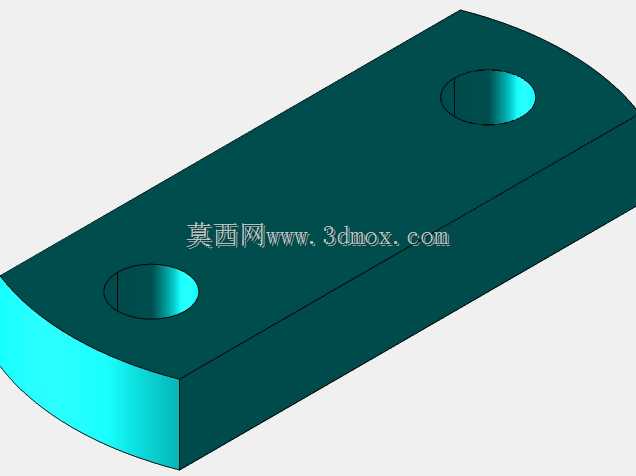

从安装边界来看，底部安装座的长宽尺寸需要匹配阀块顶部的安装平面，安装孔的中心距要和阀块上预设的螺纹孔完全对应，不需要额外在阀块上加工新的安装位，就能直接完成装配。整体的高度设计要保证当阀芯处于全关位置时，十字头的顶部不会和阀组上部的驱动机构外壳发生干涉，同时两侧伸出的连接端长度要控制在合理范围，既保证和阀芯推杆的连接长度足够，又不会超出阀块的侧面边界，避免和周边的管路接头产生安装冲突。侧向伸出的导向圆柱段是和阀块上的导向套配合的结构，这个部位的表面粗糙度要控制在Ra1.6以内，和导向套的配合间隙选H7/f6，既能保证十字头往复运动时的导向精度，又不会因为间隙过小出现卡滞，尤其是在工况温度变化较大的场景下，合理的配合间隙可以抵消材料热胀冷缩带来的尺寸变化，保证动作顺畅。

在功能特性上，这种对称式的十字头结构可以将驱动端的输入力均匀分配到各个连接的阀芯上，不会出现单个阀芯受力过大的问题，同时自身的导向结构可以承担侧向力，避免阀杆承受径向载荷，有效延长阀杆密封件的使用寿命。装配时可以先将十字头放置在阀块的安装基面上，穿入底部的固定螺钉完成初步定位，再依次连接各个阀芯推杆和十字头的侧部接口，最后调整导向圆柱段和导向套的配合间隙，锁紧所有紧固螺钉即可完成装配，后期维护时只需要拆开侧部的连接螺钉，就能将十字头整体拆下，不需要拆解整个阀块的管路结构，大幅降低维护的工作量。实际应用中，这类结构还可以根据阀块的通路数量调整侧部接口的数量和位置，不需要重新设计整体的承载框架，只需要更换对应侧的连接块就能适配不同规格的阀块，具备不错的通用性。
