弹头结构STL逆向转曲面实体设计

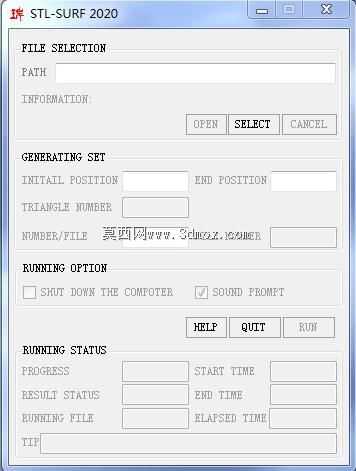

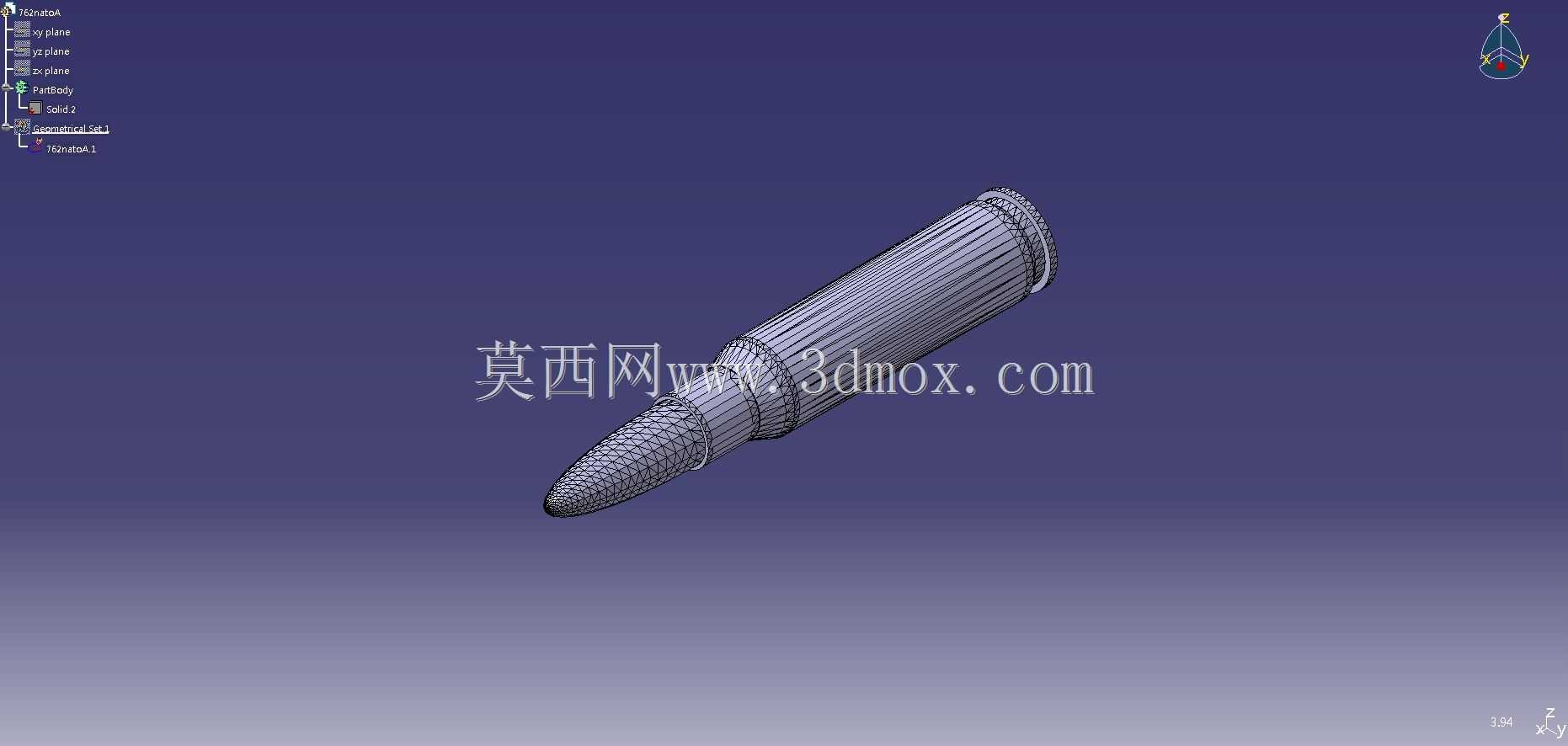

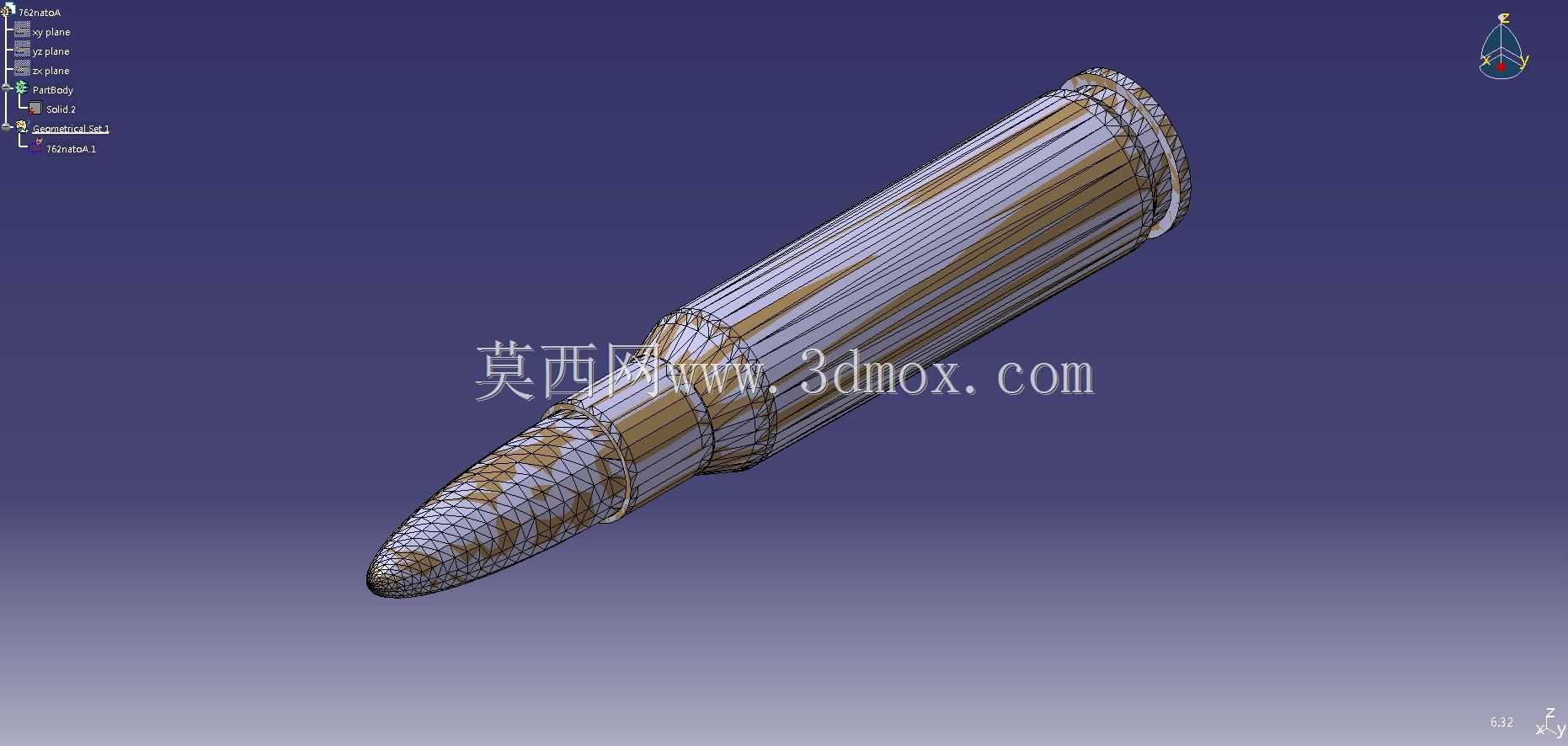

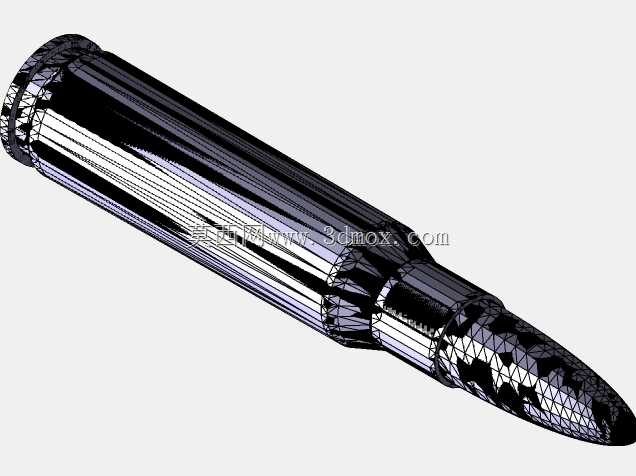

　　在常规弹药零部件的试制与工艺验证环节，弹头类回转体零件的逆向建模是衔接实物测绘与批量加工的核心步骤，很多时候车间拿到的是扫描生成的STL三角面片文件，这类文件仅能表达外形轮廓的网格信息，无法直接用于刀路生成、模具开模或者结构干涉校验，必须完成从网格面片到参数化曲面实体的转换，才能适配后续的加工流程。

　　做这类回转体零件的曲面重构，首先要锚定的是安装配合边界，弹头和弹壳的配合段是整个零件的装配基准，这部分的圆柱度、配合段长度、收口处的锥度公差直接决定了装配后全弹的同轴度，要是这部分曲面拟合偏差超过0.02mm，后续压装的时候就会出现偏斜，直接影响射击时的弹道稳定性。建模的时候不能直接对着STL面片自动铺面，自动生成的曲面会把扫描过程中的点云噪点、表面划痕都复刻进去，曲面的G1连续性都很难保证，更别说满足加工的表面粗糙度要求。

　　实际处理的时候，第一步是先对STL网格做预处理，剔除扫描过程中产生的孤立面片、冗余三角面，把网格的法向统一调整到朝外的方向，再通过曲率分析把整个弹头的外形拆分成几个特征段：尾部的圆柱配合段、靠近尾部的紧口凹槽段、弧形的弹头部曲段、最前端的圆弧过渡顶段。不同特征段的建模逻辑完全不一样，尾部圆柱配合段因为要和弹壳过盈配合，不能直接拟合网格面，要先提取网格上配合段的截面点云，通过最小二乘法拟合出基准轴线，再以这个轴线为中心做精确的圆柱面，保证圆柱面的圆度误差控制在0.01mm以内，这样后续不管是做车床加工的外圆工序，还是做弹壳收口的模具型腔，都能有统一的基准。

　　紧口凹槽段是整个零件的受力关键位置，弹头压入弹壳之后，弹壳口部的收口会卡在这个凹槽里，保证平时储运过程中弹头不会松动脱落，击发的时候又能在合适的拔弹力下顺利嵌入膛线。这部分的曲面不能做简单的直角槽，凹槽的两个侧壁都要做微小的拔模斜度，槽底和侧壁的过渡处要做R0.2左右的圆角，避免热处理的时候出现应力集中，导致弹头在发射过程中出现断裂。拟合这部分曲面的时候，要反复对照STL网格的截面轮廓，保证凹槽的轴向位置、槽深、槽宽的尺寸和实物一致，偏差不能超过0.015mm，不然拔弹力就会超出设计范围，要么太松掉弹头，要么太紧导致膛压异常。

　　弹头部的弧形段是影响气动性能的核心部分，这部分的曲面是典型的回转抛物面，不能用多段圆弧拼接来凑外形，多段圆弧拼接的曲面在接缝处会有曲率突变，高速飞行的时候会在突变位置产生激波，直接增大飞行阻力。建模的时候要提取弧形段上的数十个截面点，通过样条曲线拟合出光滑的母线，保证母线的曲率连续变化，没有拐点，再绕基准轴线回转生成完整的曲面，之后再和前端的顶部圆弧面、尾部的圆柱面做桥接过渡，保证整个外表面的G2连续性，这样加工出来的弹头表面光滑，气动外形符合设计要求。

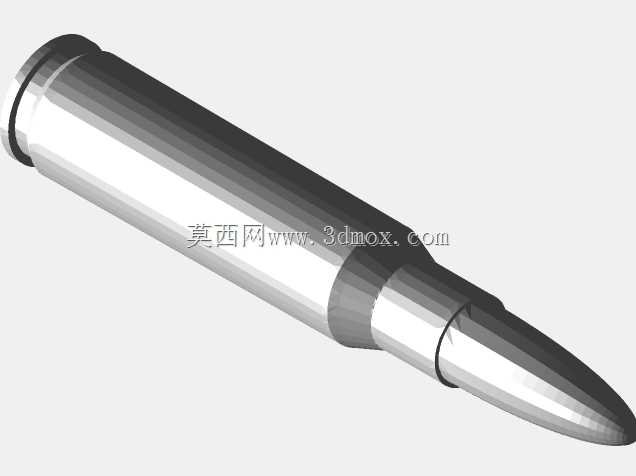

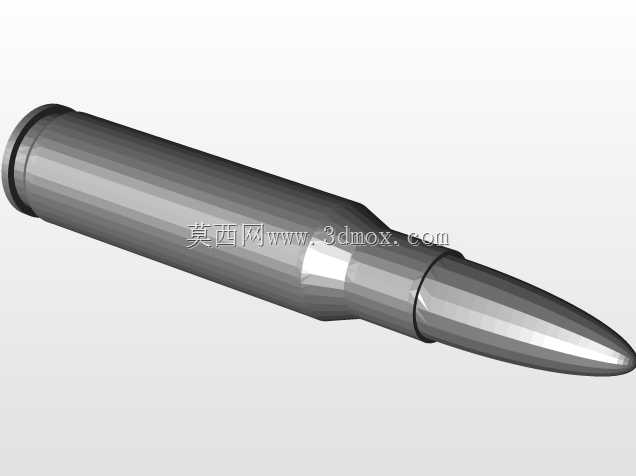

　　很多人做这类STL转实体的时候容易忽略安装边界的校验，整个模型重建完成之后，要把生成的实体和原始STL网格做偏差分析，除了配合段、凹槽段的尺寸偏差要控制在公差范围内，整个外曲面的和原始网格的偏差不能超过0.02mm，同时要检查整个实体有没有破面、有没有重叠面，所有的圆角过渡有没有遗漏，确保实体是完全封闭的水密模型，才能导入到CAM软件里生成车削加工的刀路，或者导入到冲压模具设计模块里做弹头冲压的型腔、冲头设计。

　　这类重构完成的曲面实体，除了用于常规的弹头零件加工，还可以用于弹药装配线的工装设计，比如弹头压装工位的导向套、检测工位的外形通止规，都可以直接引用这个模型的曲面数据来设计，不需要再重复测绘。另外在做工艺仿真的时候，比如弹头挤进膛线的过程仿真、飞行过程的外流场仿真，都需要这种参数化的曲面实体，STL网格模型因为没有精确的曲面数学表达，是无法完成这类高精度仿真计算的。

　　建模过程中还要考虑加工工艺的可行性，比如整个弹头的外轮廓要保证一次装夹就能完成车削加工，尽量减少二次装夹带来的同轴度误差，所有的过渡圆角要和车间常用的车刀R角匹配，避免出现刀具无法加工的死角。对于曲面曲率变化比较大的弹头部，要提前算好车削时的刀具进给速度，避免因为进给太快导致表面出现振纹，影响表面质量。
