CA6140车床配套L型安装式车轮支架结构

　　在普通卧式车床的现场移位、工位调整以及日常检修挪动作业中，车轮支架是承担设备移动承载、临时支撑的关键配套结构件，这款适配CA6140型号车床的车轮支架，完全围绕车床床身侧部的安装基准做匹配设计，解决了重型机床移位时无可靠承载支点、滚轮易偏移脱落的常见工程问题。从实际应用场景来看，CA6140车床整机自重接近两吨，生产车间内做设备布局调整、设备大修移出工位、生产线重组移位时，若直接采用撬棍撬动加滚杠铺垫的传统方式，不仅作业效率低，还容易刮损车间环氧地坪，甚至因受力不均造成床身导轨精度偏移，这款支架通过螺栓直接固定在床身底部预设的安装位上，不需要对原有床身做任何焊接、打孔改造，安装完成后配合撬棍抬升床身端部即可实现短距离平稳移位，移位到位后可快速拆除，不会影响车床原有安装水平精度。

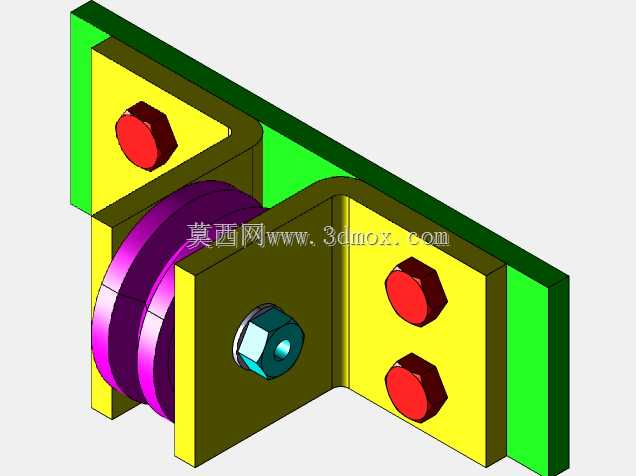

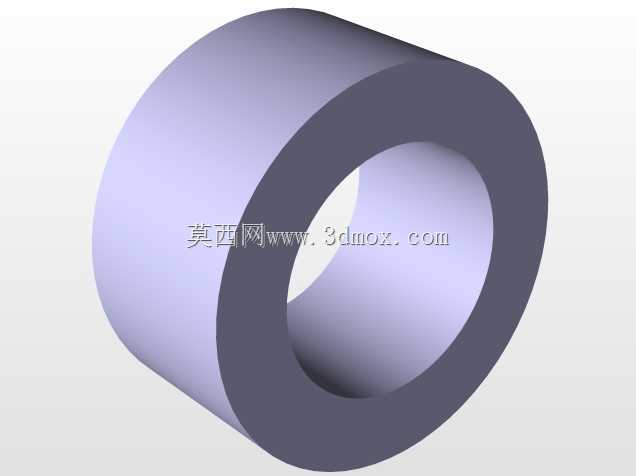

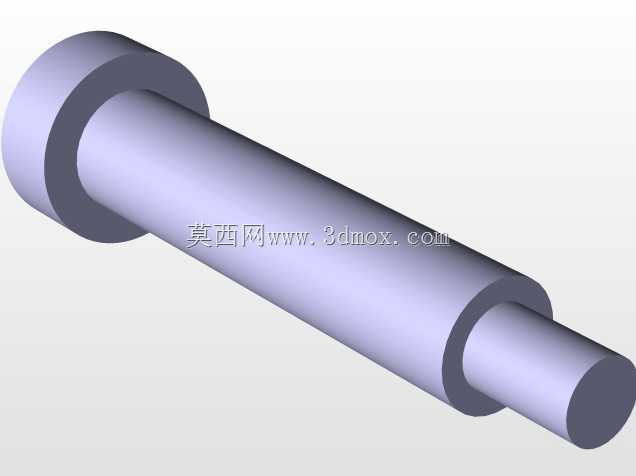

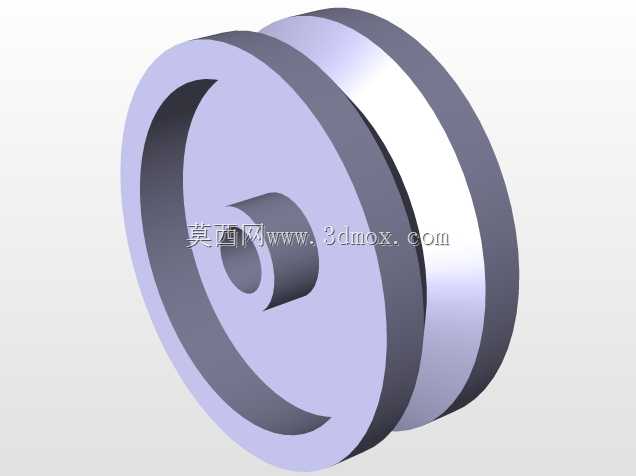

　　从结构功能特性来看，整个支架采用L型折弯式承载主体，竖直安装面与床身侧基准面完全贴合，两个六角头螺栓穿过安装面的预制通孔直接拧入床身原有螺纹孔，保证连接刚性，避免承载时支架出现外翻变形；水平承载段则用于固定滚轮组件，滚轮采用带台阶的圆柱面结构，轮面宽度适配车间常见的20mm厚度钢板移位轨道，轮缘的凸起限位结构可以防止移位过程中滚轮脱轨，滚轮中心通过带防松垫片的六角螺栓与支架主体铰接，螺栓预紧力矩控制在合理区间，既保证滚轮转动灵活无卡滞，又不会出现轴向窜动。支架的折弯处做了圆弧过渡处理，避免直角折弯带来的应力集中问题，在承受整机单侧近500kg的载荷时，折弯处不会出现裂纹或塑性变形。

　　设计思路上完全遵循机床辅助部件的可靠性优先原则，没有多余的冗余结构，所有安装孔位的位置度公差控制在0.1mm以内，保证与CA6140车床原有安装基准完全匹配，不需要现场配钻修配；安装面的平面度公差控制在0.05mm以内，安装后与床身贴合面间隙不超过0.02mm，避免螺栓拧紧后支架出现附加安装应力。从安装边界尺寸来看，支架竖直安装面高度为120mm，两个安装螺栓的孔距为60mm，适配CA6140车床床身侧部的标准螺纹孔位置；水平承载段伸出长度为80mm，滚轮安装后最低点距离安装面的垂直高度为65mm，安装后滚轮突出床身底部的距离为15mm，既保证移位时滚轮能完全接触地面或轨道，又不会在车床正常安装就位时与地面、垫铁产生干涉。

　　实际使用过程中，这款支架通常配套4件同时使用，分别安装在床身四个角的预设位置，移位时通过调整每个支架的滚轮高度，可以实现床身的水平度微调，避免移位过程中床身倾斜导致导轨面受力不均；滚轮采用45号钢调质处理，表面硬度达到HB220-250，既具备足够的耐磨性，长期使用不会出现轮面凹陷变形，又不会因为硬度过高划伤车间地面或移位轨道。支架主体采用Q235钢板折弯焊接成型，焊接处做了去应力处理，避免长期承载后出现焊接变形，所有外露表面做了防锈喷漆处理，适应车间多油污、多切削液的作业环境，不会轻易出现锈蚀卡滞的问题。不同于通用型的移位滚轮支架，这款结构完全针对CA6140车床的安装基准做定制化匹配，不需要额外的转接板或调整垫片，安装拆卸单人即可完成，单次移位作业的准备时间不超过15分钟，相比传统移位方式效率提升60%以上，同时能完全规避移位过程中床身精度受损的风险。
