带扁平段曲面六角形通风格栅结构

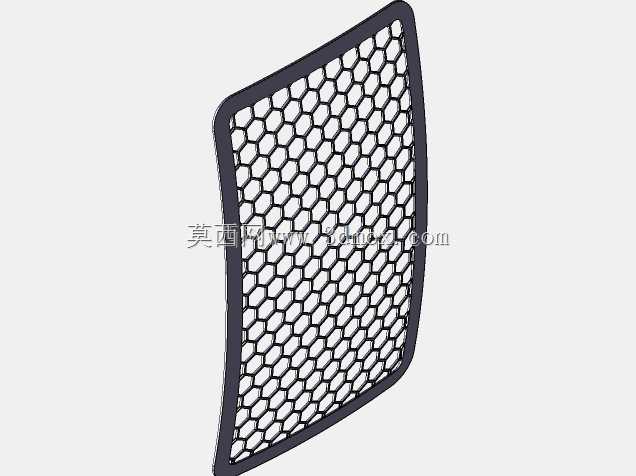

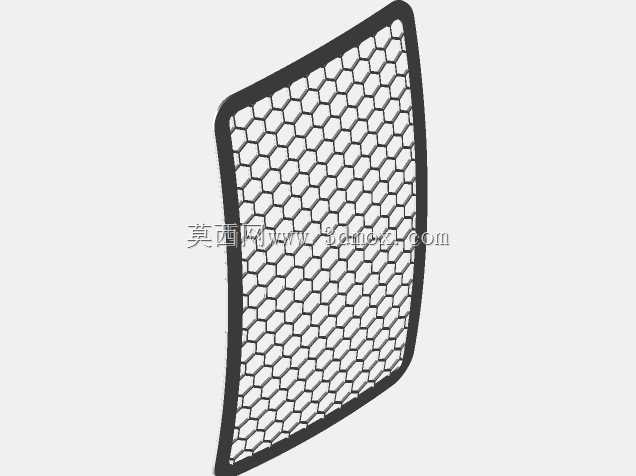

　　这类带扁平过渡段的曲面六角格栅，最早是在商用车前脸进气系统的改型项目里接触到的，当时要在原有冲压覆盖件的基础上，把原本平直的矩形格栅换成六角孔结构，还要适配翼子板侧收的曲面弧度，同时预留靠近安装边的扁平密封段，避免格栅和后方的冷却模块支架产生干涉。很多人做格栅设计的时候容易只盯着孔型的通透率，忽略了安装边界的配合要求，实际上这类曲面格栅的安装边是一圈等宽的实体边框，边框内侧才是阵列的六角孔单元，靠近边框下端的位置特意做了扁平过渡段，这个区域没有做孔阵列，是用来贴合车身覆盖件的密封胶条的，要是整个面都铺满六角孔，胶条压合的时候会出现局部塌陷，密封失效之后雨水和路面扬尘会直接进到机舱里，糊在散热器翅片上，用不了两个保养周期就会出现散热效率下降的问题。

　　从功能特性上来说，六角孔的结构比同开孔率的圆孔或者方孔抗扭刚度高15%左右，做曲面成型的时候，孔边的应力分布更均匀，不会像方孔那样在转角位置出现应力集中，批量冲压的时候不容易产生孔边撕裂的问题。做三维建模的时候不能直接在曲面上做等距阵列，要先把整个格栅的基础曲面拆成两个部分：主曲面段按照空气动力学的导流弧度做G2连续，和周边的覆盖件曲率保持一致，避免行车的时候在格栅位置产生紊流风噪；下端的扁平段要和安装基准面做0.5度的拔模斜度，方便注塑或者冲压脱模，两个曲面段之间做R8的圆角过渡，避免应力集中导致的结构断裂。

　　尺寸边界上，这类格栅的整体外轮廓是上窄下宽的梯形曲面，横向最大宽度要比后方散热器的迎风面宽出20mm，保证冷却气流全部能通过散热器芯体，不会从侧边漏流；六角孔的对边尺寸控制在8mm，孔间的筋宽1.2mm，这个尺寸比例既能阻挡路面飞石击伤散热器翅片，又能把通透率控制在68%左右，满足中高负荷工况下的进气量需求；边框的宽度统一做12mm，上面预留6个M5的安装孔位，孔位的位置要和后方的安装支架凸台完全对齐，安装面的平面度公差控制在0.3mm以内，保证螺栓锁紧之后不会出现格栅翘曲的问题。

　　实际应用场景里，这类格栅不只用在车辆进气系统，在户外机柜的通风口、工业设备的散热防护罩上也能看到同结构的设计，只是不同场景下的尺寸和孔型参数会做调整：户外机柜用的格栅筋宽会加到2mm，提升抗外力破坏的能力，扁平段会加宽到20mm，用来粘贴防水泡棉；设备散热防护罩的六角孔对边尺寸会放大到15mm，提升通风量，同时在格栅内侧加一层防尘滤网的安装卡槽。做结构设计的时候要注意，曲面段的六角孔阵列要顺着曲面的UV方向排布，不能用平直阵列之后再弯曲的方式，不然会出现孔型变形、筋宽不一致的问题，不仅影响外观，还会导致局部结构强度不足，受外力冲击的时候容易从筋宽窄的位置断裂。另外扁平段和曲面段的衔接位置，要做局部的壁厚加强，比常规筋厚多出0.5mm，避免安装锁紧的时候这个位置出现开裂，毕竟整个格栅的安装锁紧力大部分都作用在边框和扁平段的衔接区域，要是壁厚不够，长期受行车振动或者设备运行振动的影响，很容易出现疲劳断裂的问题。
