CA6140车床用槽式轴套类隐藏构件

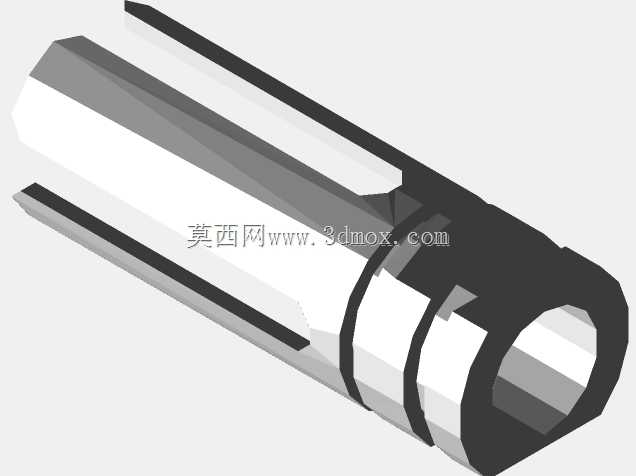

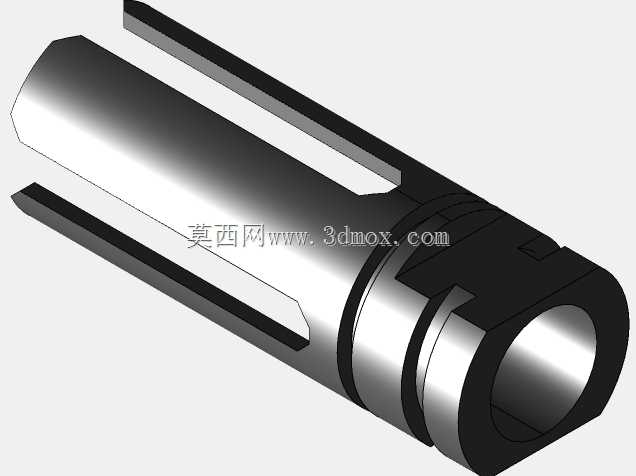

　　该构件属于CA6140普通车床配套的轴套类功能零件，主要应用在车床溜板箱与光杆传动的衔接工位，承担传动过程中的轴向定位、周向扭矩传递以及局部结构遮挡防护的作用，在车床进给传动系统的末端衔接段，这类带通槽的轴套能够避免传动部位的润滑油飞溅到外部操作区域，同时可以阻挡加工产生的细碎铁屑进入轴孔配合面，减少配合面的磨粒磨损风险。从结构设计来看，零件主体采用阶梯空心轴结构，外圆面开设三条通长的导向键槽，键槽的宽度公差严格按照GB/T 1095平键槽的公差标准取值，保证与配套传动套的键配合间隙控制在0.02mm到0.04mm之间，既能够顺畅传递扭矩，又不会因为间隙过大产生传动回程误差。零件右端设置有环形定位凸台，

　　凸台的端面与车床箱体的安装基准面贴合，安装时凸台端面的平面度控制在0.01mm以内，避免安装后出现轴系偏斜导致的传动卡滞问题。空心内孔的直径尺寸按照配套光杆的外径做间隙配合设计，内孔表面粗糙度要求达到Ra1.6，保证光杆在轴套内做轴向移动时的顺畅度，不会出现拉毛光杆表面的情况。外圆面的非配合区域做发黑处理，提升零件的防锈能力，配合面则保留磨削加工的表面精度，不做额外涂层处理，避免涂层厚度影响配合尺寸精度。在设计过程中，特意将零件的壁厚做了差异化设计，键槽所在位置的壁厚比非槽位置厚1.5mm，抵消键槽加工带来的结构强度削弱，保证零件在传递额定扭矩时不会出现键槽根部开裂的问题。零件左端做了15度的导向倒角，

　　方便装配时快速插入配套的传动套孔内，减少装配时的对位难度。右端的内孔口做了30度的倒角，既可以去除内孔加工产生的毛刺，又能够在装配时存储少量润滑脂，在光杆往复移动时形成持续的油膜润滑。从安装边界来看，零件的总长度控制在120mm，最大外圆直径为42mm，安装时需要预留的轴向空间不小于125mm，径向空间不小于直径45mm，能够完全适配CA6140车床溜板箱侧的原有安装位，不需要对原有车床结构做任何改装即可直接替换使用。实际使用过程中，这类轴套类零件的磨损主要出现在键槽侧面和内孔表面，建模时特意将键槽的侧面做了0.1mm的预留修磨量，当零件出现轻微磨损时，可以通过修磨键槽侧面配合调整垫片的方式继续使用，延长零件的整体使用寿命。

　　零件的三个键槽在圆周方向呈120度均匀分布，相比单键槽结构能够将传递的扭矩均匀分散到三个配合面，降低单个键的受力载荷，提升传动的平稳性，在车床频繁正反转的进给工况下，这种均匀分布的键槽结构能够有效减少键的冲击磨损，降低传动过程中的异响问题。
