台钻造型工程师纪念奖杯摆件设计

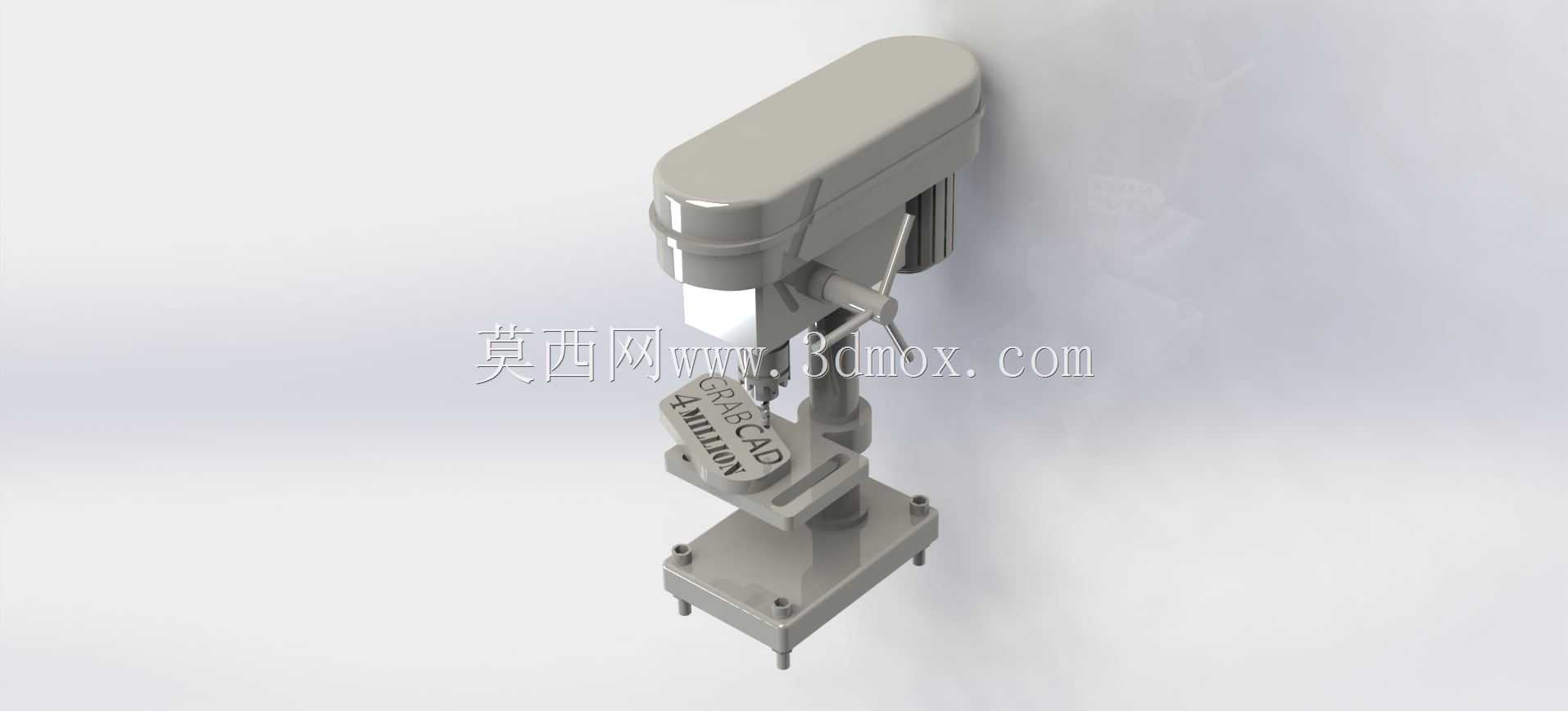

　　这款摆件的设计原型取自车间里最常见的立式台钻，作为机械加工场景里出镜率极高的通用设备，台钻几乎是所有金工实习、小型零件加工工位的标配，小到零件上的定位销孔、螺纹底孔，大到工装板的安装过孔，都离不开这类设备的辅助，把它做成桌面摆件，本身就是对一线加工、设计工作的具象致敬。

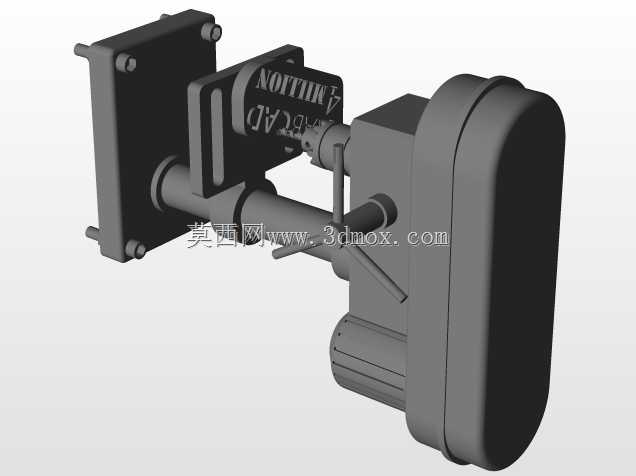

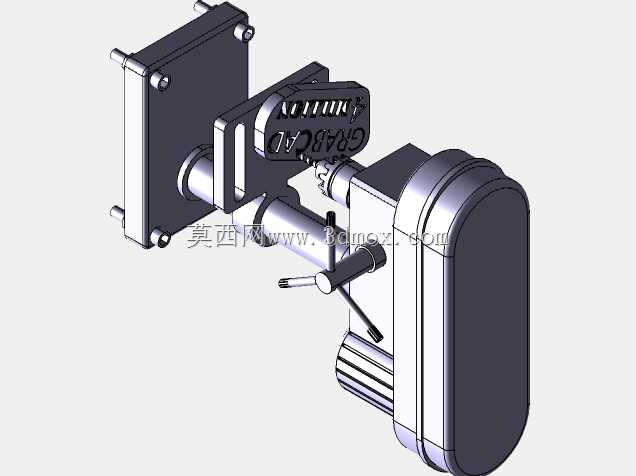

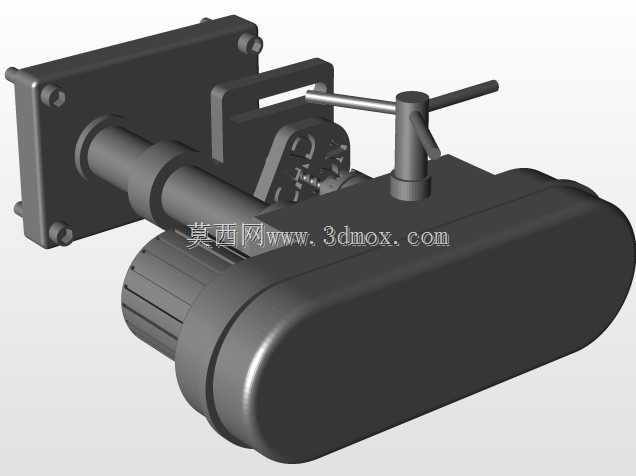

　　设计之初最先敲定的是一体化成型的结构逻辑，区别于常规拼装模型需要拆分主轴、立柱、底座、机头多个零件再粘接装配的方案，整个摆件的所有结构特征都在同一个实体上完成，没有拆分件，也不需要额外的紧固件连接，打印完成后只需要去除支撑就能直接摆放，完全规避了小尺寸摆件装配时的对位偏差、粘接溢胶影响外观的问题，哪怕是入门级的FDM打印机，只要层高设置在0.2mm以内，就能打出完整的细节。

　　外形尺寸上参考了真实台钻的比例做了缩放，整体高度控制在120mm左右，底座的长宽尺寸控制在50mm见方，放在办公桌的显示器旁、工具柜的层板上都不会占用过多空间，底座部分特意做了四个凸起的模拟地脚螺栓结构，既还原了真实台钻的安装固定特征，也让摆件放置时的接触点更稳定，不会因为桌面轻微磕碰就倾倒。立柱部分的直径做了适度加粗，避免小尺寸打印时因为立柱过细出现层间强度不足、容易折断的问题，主轴箱侧面的格栅散热特征、进给手柄的突出结构都做了0.8mm的最小壁厚处理，保证打印时不会出现薄壁缺失的情况。

　　细节还原上没有做过度的冗余设计，主轴部分的钻头造型做了钝化处理，避免尖锐边角划伤桌面或者拿取时划手，工作台面上的T型槽特征做了简化的凸起线条，既保留了台钻工作台的识别特征，又不会因为槽位过深增加打印支撑的用量，机头部分的标识区域做了平整的平面预留，使用者可以根据自己的需求后期做激光刻字或者贴纸标识，定制成专属的纪念款。

　　从应用场景来看，这类摆件既可以作为机械相关专业的金工实习纪念物，也可以放在设计部门的工位上作为职业标识，甚至可以作为工业风的桌面装饰搭配机械键盘、工具造型的文具使用，因为是一体化打印的结构，后期也可以通过打磨、喷漆做不同的表面处理，比如做成金属喷砂质感、车间旧化质感或者纯色的哑光质感，适配不同的桌面风格。

　　设计过程中特意规避了需要支撑的大悬空结构，主轴和工作台之间的空隙角度控制在45度以上，打印时只需要在底座下方添加少量的接触式支撑就能完成，不需要在结构内部添加难以去除的树状支撑，大幅降低了后处理的工作量，哪怕是没有太多3D打印经验的使用者，也能顺利完成打印制作。整个摆件的重心落在底座的几何中心位置，哪怕是用PLA这类常见的打印材料制作，放置时也不会出现头重脚轻的倾斜问题，拿取时的握持位置特意选在立柱和主轴箱的衔接处，这个位置的结构强度最高，不会因为拿取时的受力导致细小特征断裂。
