CA6140车床三爪自定心卡盘夹头结构

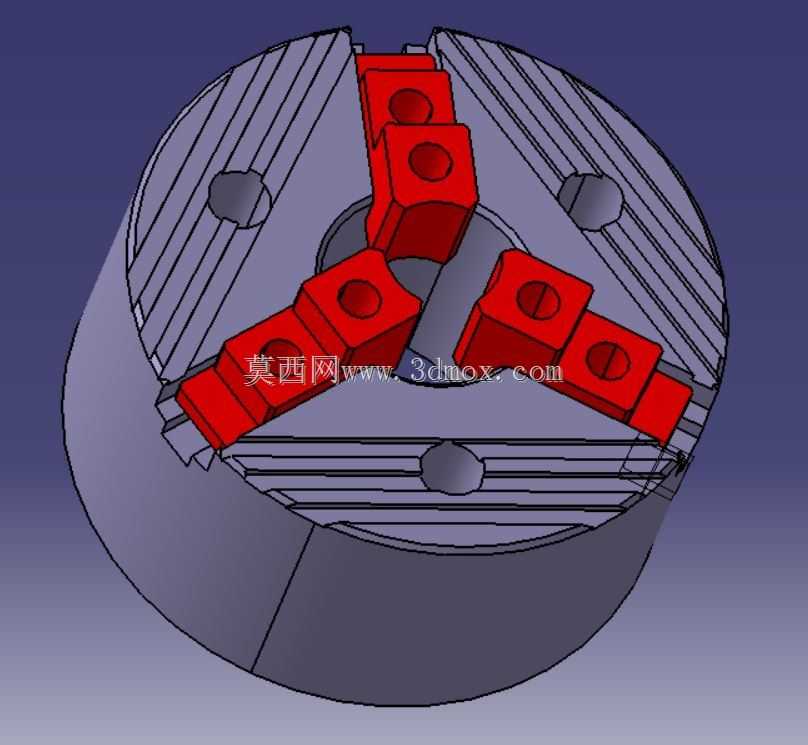

　　在普通卧式车床的切削加工环节里，主轴端部的装夹部件直接决定了回转类工件的加工同轴度与装夹效率，这款适配CA6140车床的三爪夹头，是车床主轴箱输出端与待加工工件之间的核心衔接部件，日常加工场景中既可以通过手动扳手驱动卡爪径向移动，也可适配电动动力卡盘的驱动模块完成自动夹紧动作，覆盖棒料、盘类、中小型异形回转件的装夹需求。从结构设计逻辑来看，该夹头采用盘式基体加三个均布活动卡爪的布局，基体端面预留三个沉头安装孔，用于和CA6140车床主轴的法兰端面对接定位，安装时需保证基体端面与主轴轴线的垂直度公差控制在0.02mm以内，避免装夹后工件出现径向圆跳动超差的问题。三个卡爪沿基体圆周120°均布，

　　内部通过平面螺纹盘与卡爪底部的齿形结构啮合，当驱动扳手插入基体侧方的方孔转动时，平面螺纹盘同步带动三个卡爪沿基体的径向导槽做等距移动，实现自动定心功能，定心精度可稳定控制在0.05mm以内，能够满足普通车削、端面车削、钻孔、铰孔等常规工序的装夹精度要求。卡爪的工作面设计为阶梯式结构，既可以装夹小直径的实心棒料，也可反向安装卡爪实现大直径盘类工件的外撑装夹，单爪的行程范围覆盖常规CA6140车床加工的常见工件直径区间，无需频繁更换卡爪即可适配多数加工场景。基体的导槽部分采用耐磨结构设计，卡爪与导槽的配合间隙控制在0.01-0.03mm之间，既保证卡爪移动顺畅无卡滞，又能避免间隙过大导致的装夹刚度不足，在承受断续切削的冲击力时，

　　不会出现卡爪移位导致的工件飞出风险。从安装边界来看，该夹头的基体轴向厚度与CA6140主轴的伸出长度匹配，安装后不会与车床的刀架行程产生干涉，卡爪完全张开时的最大外圆尺寸小于主轴端的防护挡板内径，高速回转时不会与周边防护部件产生剐蹭。实际生产应用中，这类三爪夹头多用于单件小批量生产的轴类零件粗加工、半精加工工序，相比四爪单动卡盘，无需逐个调整卡爪位置，装夹效率可提升60%以上，针对形状规则的回转类工件，能够快速完成装夹找正，减少辅助工时。设计过程中需要重点关注平面螺纹盘的齿形强度，卡爪在夹紧工件时承受的径向夹紧力会全部作用在螺纹啮合面上，齿面需做淬火处理提升耐磨性，避免长期使用后齿形磨损导致定心精度下降。

　　同时基体的材质选用调质处理的中碳钢，保证整体刚度的同时控制自身重量，降低主轴回转时的动不平衡量，卡爪的夹持面可根据加工需求加装软爪，通过车削软爪夹持面获得更高的装夹同轴度，适配精加工工序的装夹要求。在日常维护场景中，需要定期清理导槽内的切屑与切削液残留，避免切屑卡入导槽导致卡爪移动卡滞，定期向平面螺纹盘的啮合面注入润滑脂，降低磨损速率，延长夹头的使用寿命。针对不规则但具备回转对称特征的异形工件，可通过搭配专用成型卡爪实现稳定装夹，拓展普通车床的加工适配范围，无需额外定制专用夹具即可完成多品种小批量零件的加工任务。
