三脚架用快装式相机连接固定平台结构

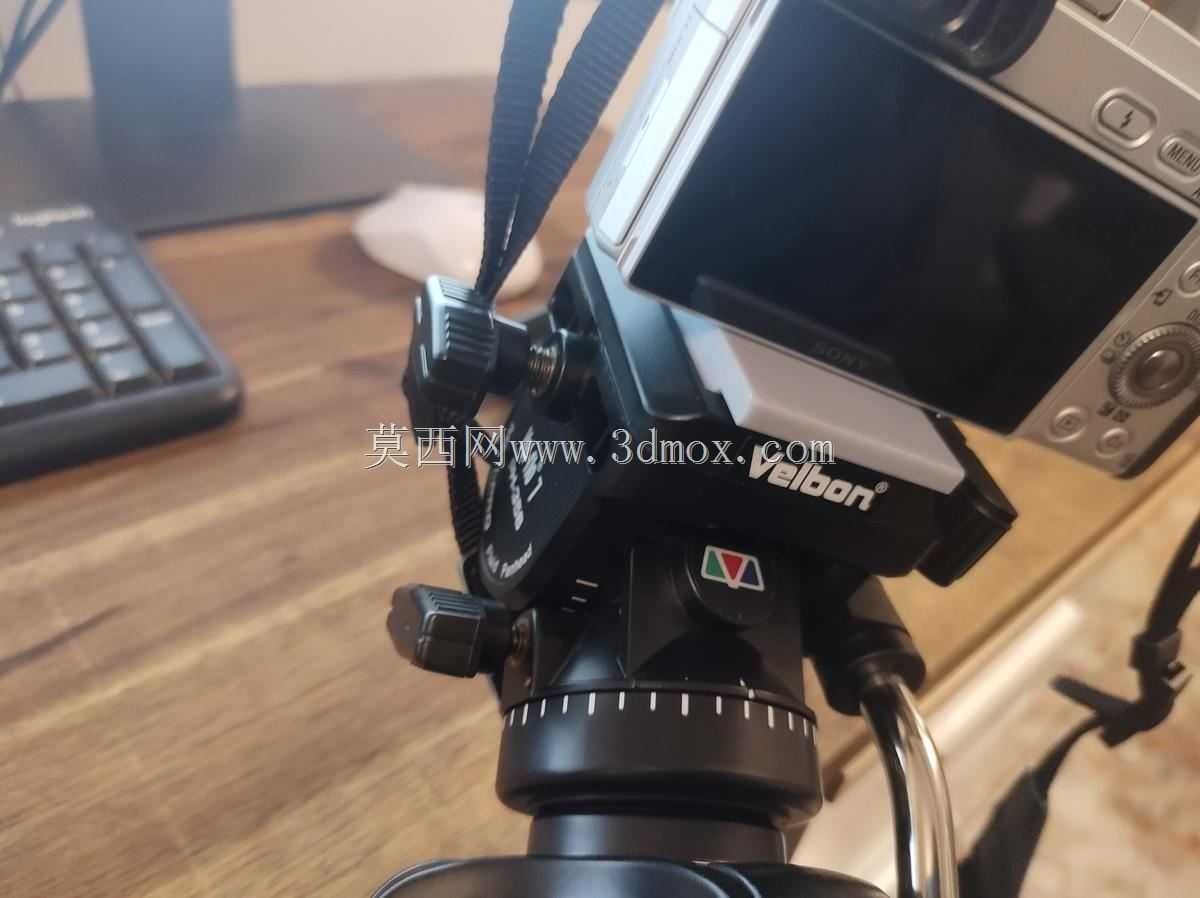

　　日常外拍作业中，三脚架原配快装板往往仅配备一块，多设备切换拍摄时反复拆装快装板会浪费大量现场准备时间，尤其是同时携带相机、手机、小型补光灯等多类拍摄设备的场景，额外的快装连接平台能大幅提升设备切换效率，减少拆装螺丝的繁琐步骤。这款快装连接平台针对Velbon CX-586三脚架的快装卡座适配设计，可直接卡入对应型号三脚架的快装卡槽内，无需额外改装卡座结构，就能实现多设备的快速切换安装。

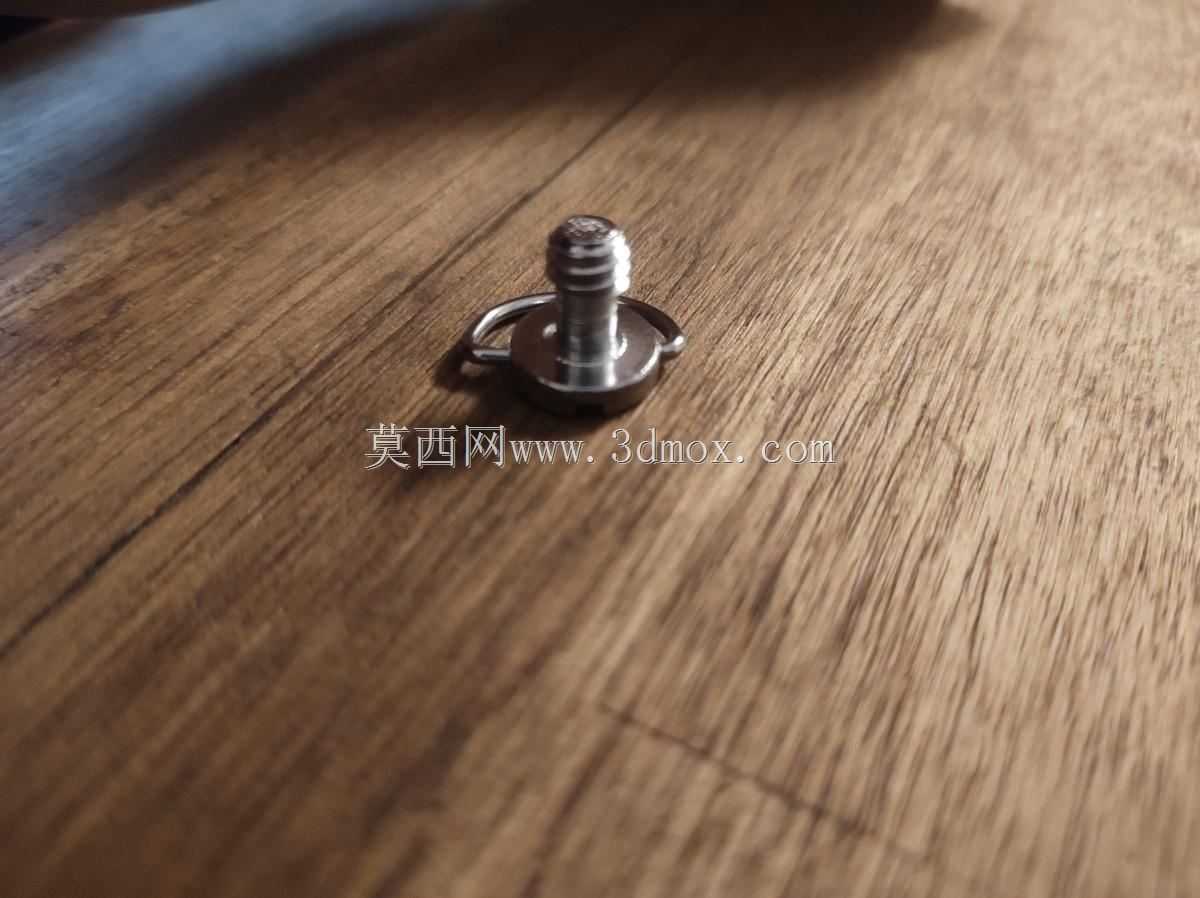

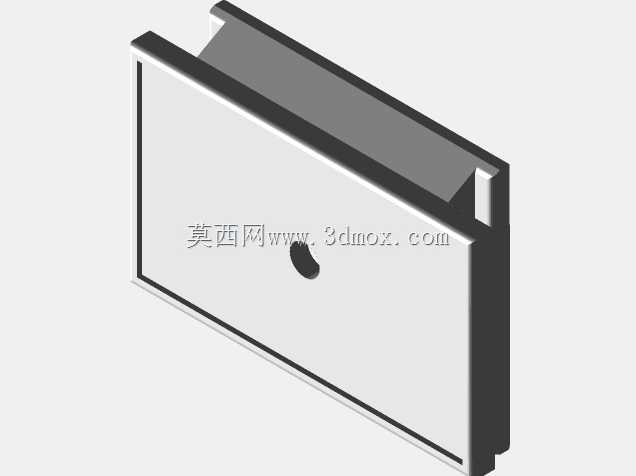

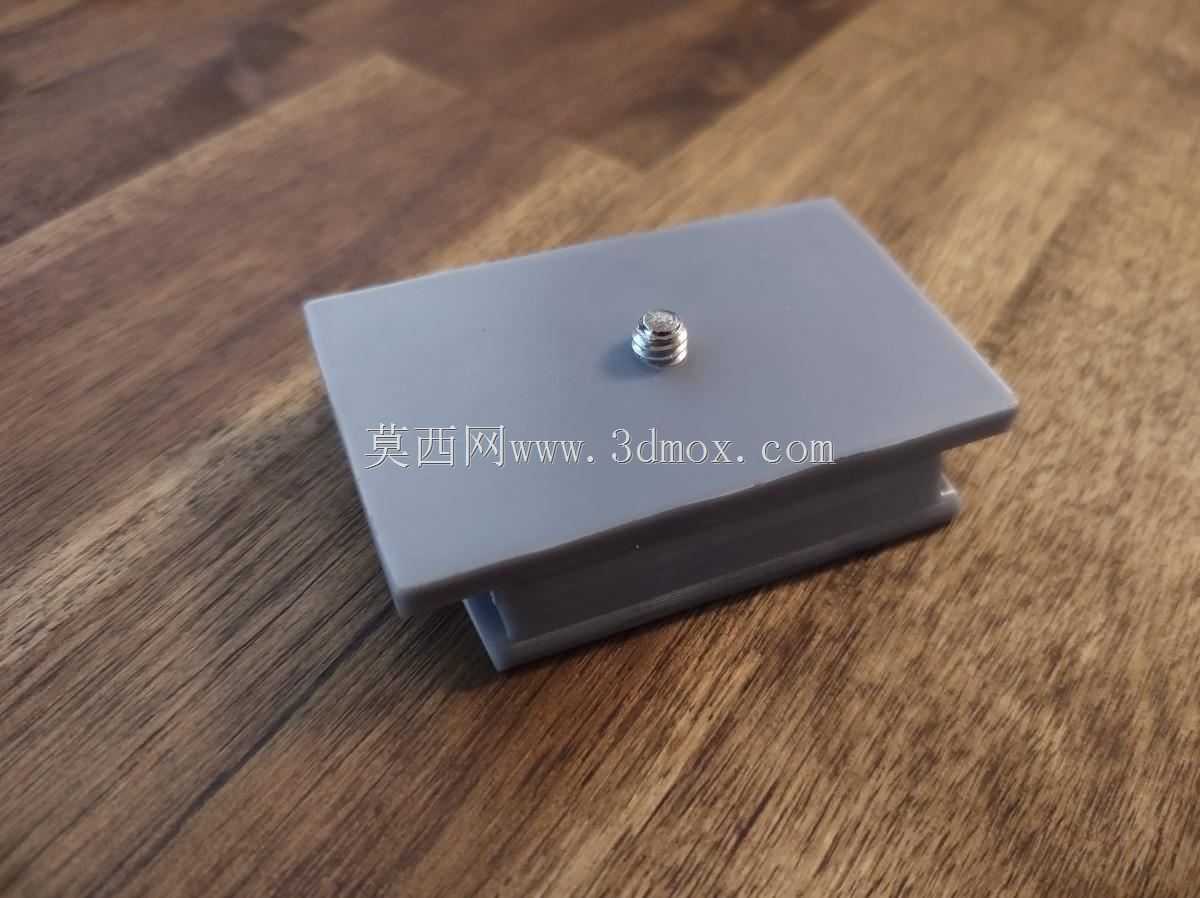

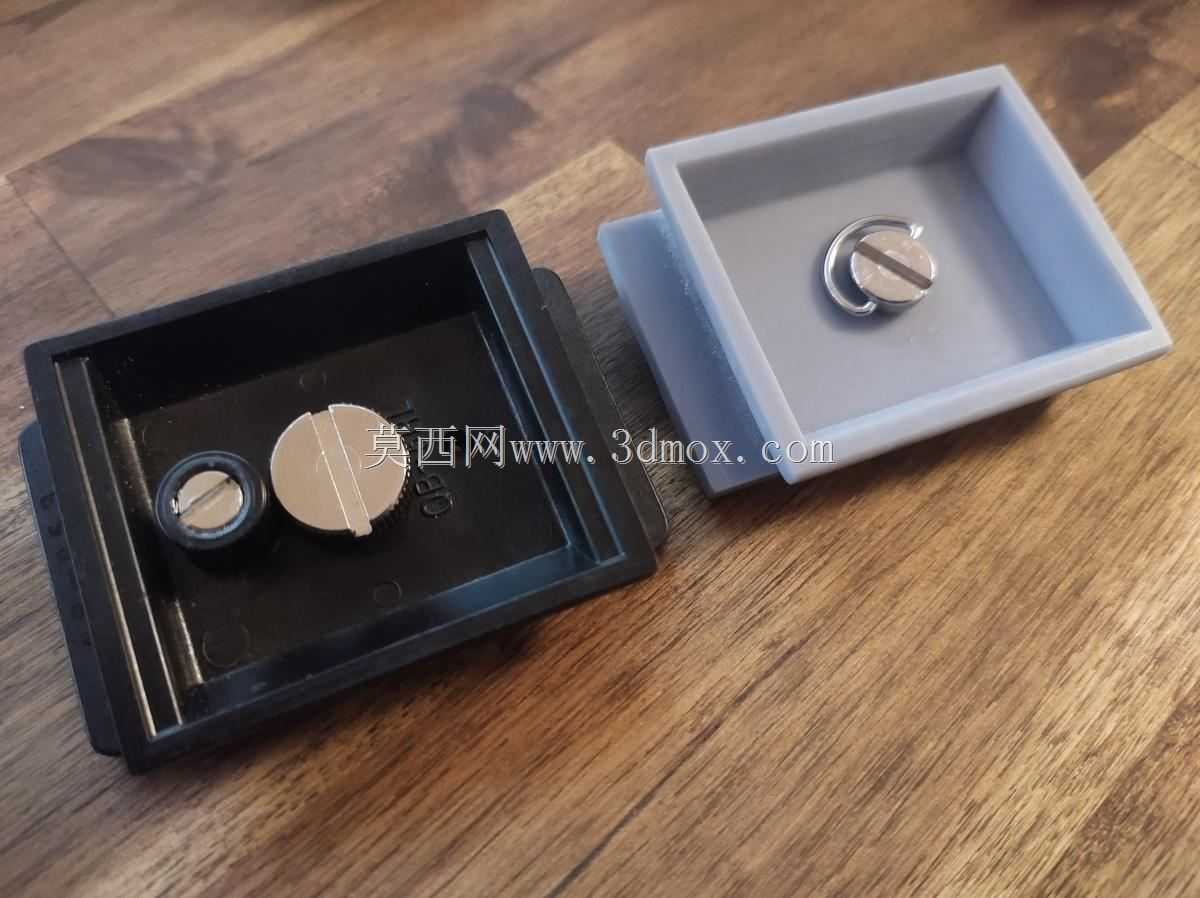

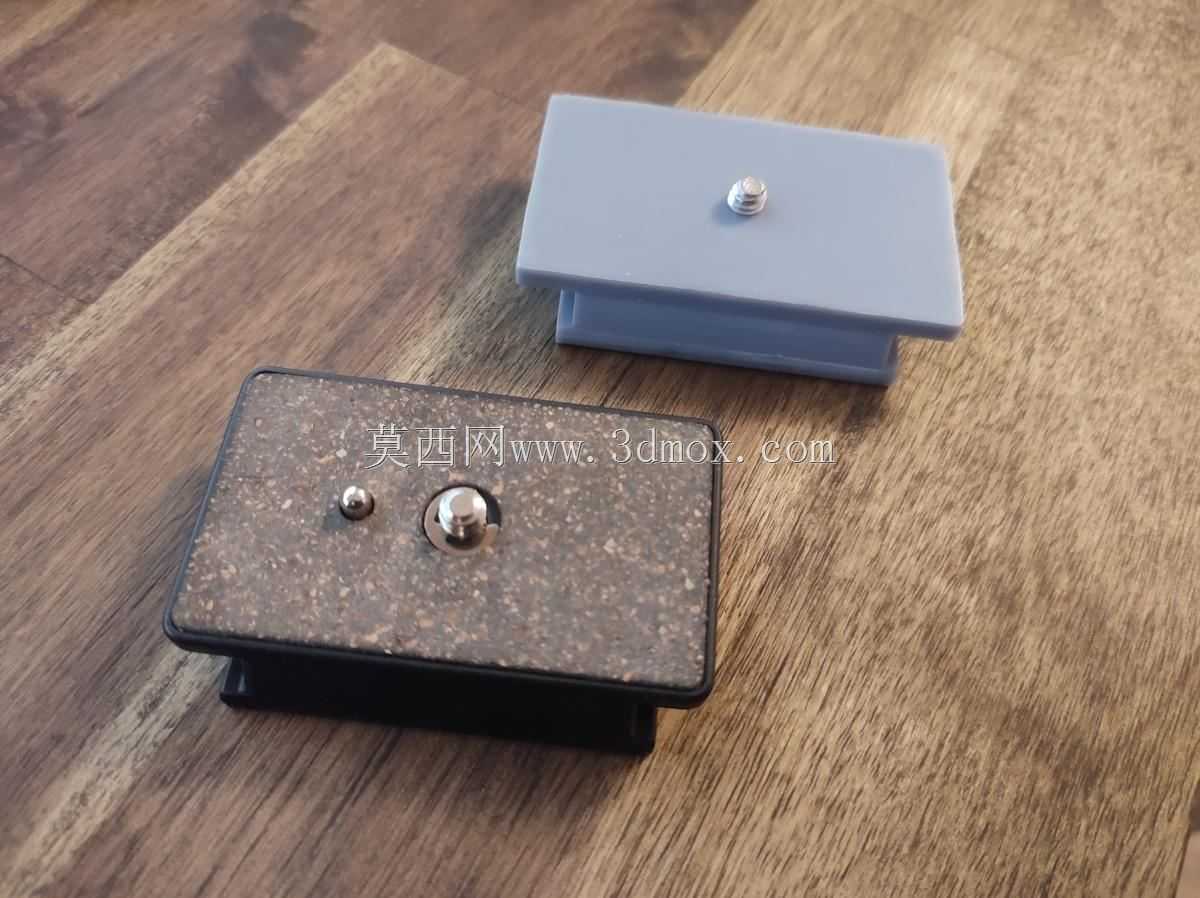

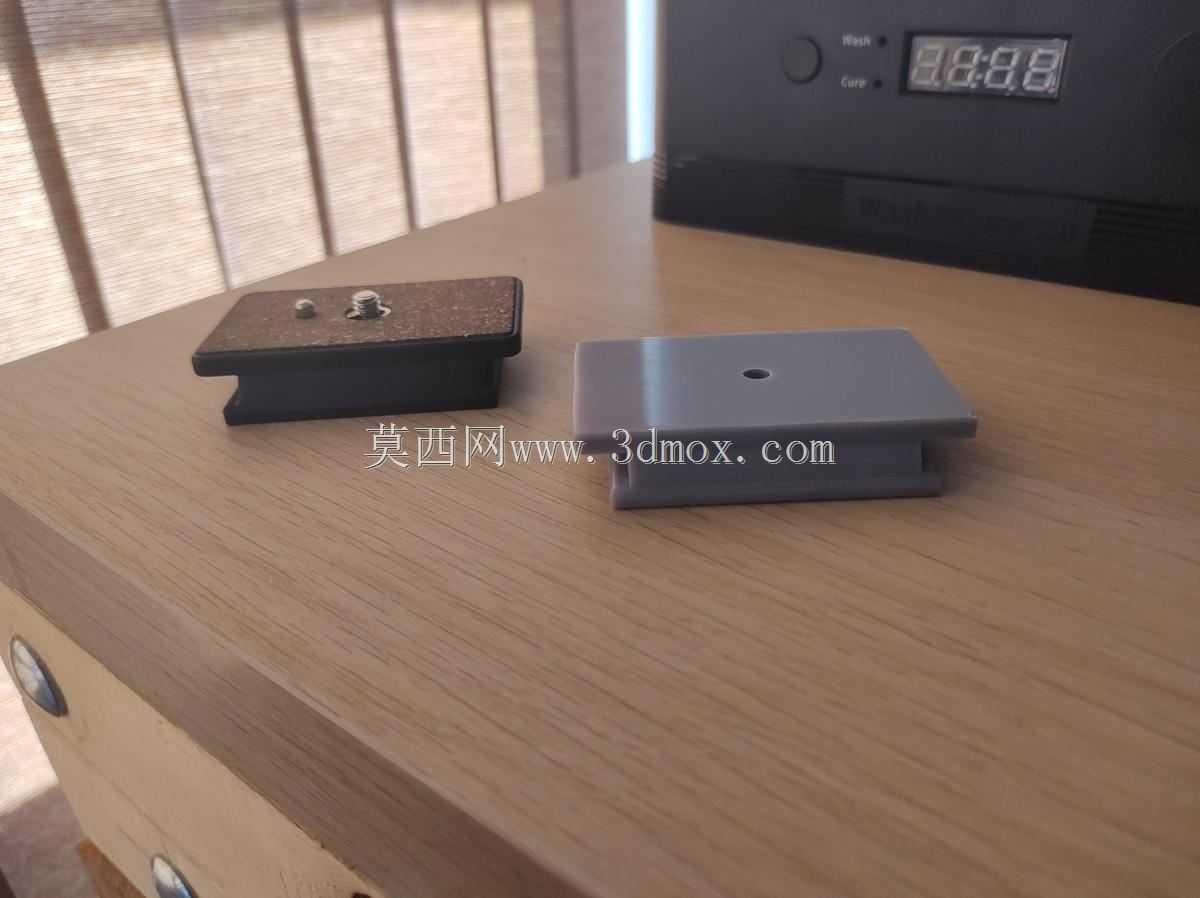

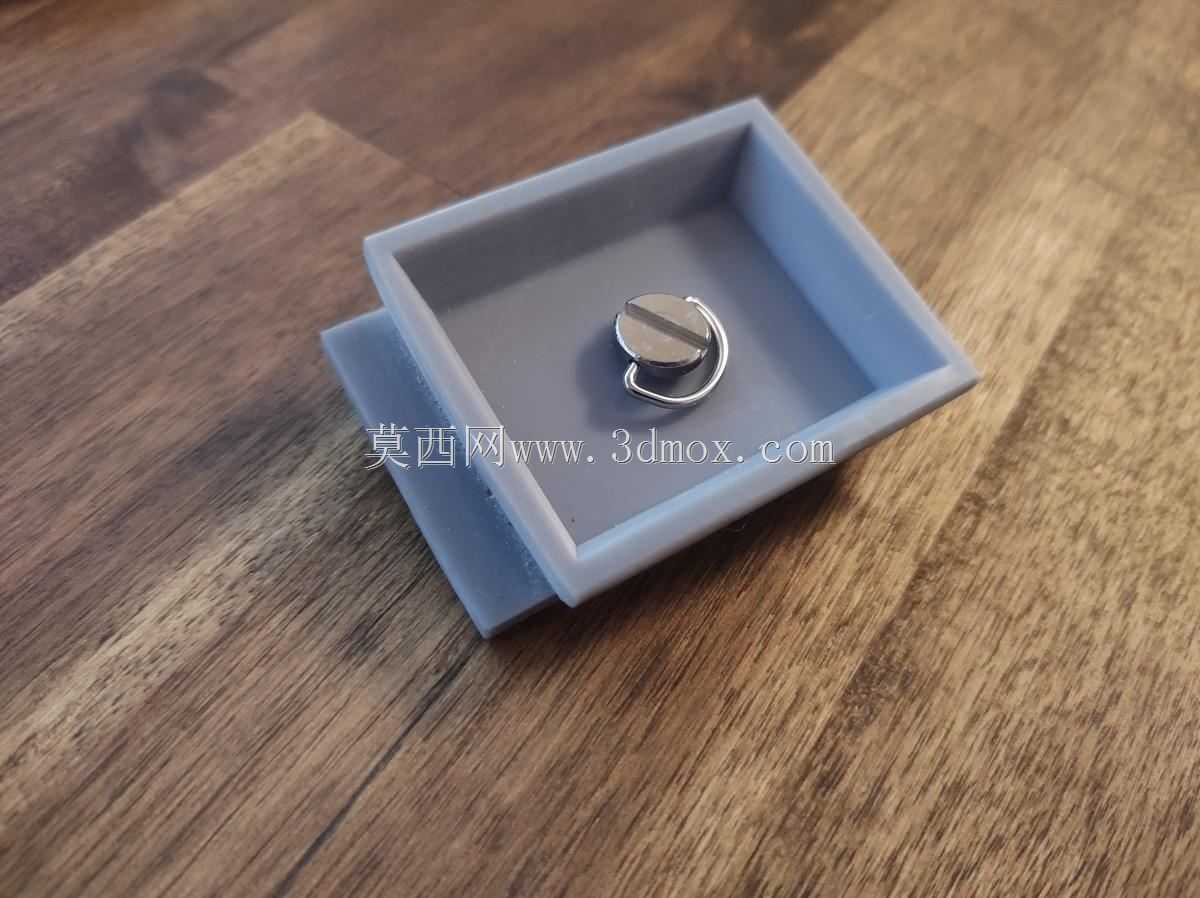

　　从结构设计来看，这款平台摒弃了传统快装板自带的瓦罐底座与固定销结构，省去了固定销的加工与装配步骤，整体结构更简洁，加工成型难度更低。平台主体为矩形板式结构，底部设置与三脚架快装卡槽匹配的卡合凸边，卡入后可通过三脚架自带的锁扣完成锁紧，不会出现横向滑移或松脱问题。平台顶面中心预留标准1/4英寸螺纹安装孔，可直接适配SmallRig等品牌的标准1/4相机螺丝，螺丝拧入后依靠螺纹紧密配合实现自锁，正常拍摄晃动下不会出现松脱，若加工时出现螺纹配合偏松的情况，可适当缩小螺纹底孔直径来提升配合紧密度，无需额外增加防松垫片。

　　考虑到不同3D打印工艺的成型限制，设计时提供了两种结构版本：无垫片版本的底座采用面向构建板的平面设计，在SLA、DLP等光固化打印设备上可直接无支撑打印，打印完成后仅需简单去除底部支撑痕迹即可使用，大幅降低后处理工作量；带垫片版本则在底座处增加了垫片结构，适合FDM等熔融沉积成型设备打印，可提升底座与卡座接触的平整度，避免打印翘曲导致的卡合不畅问题。

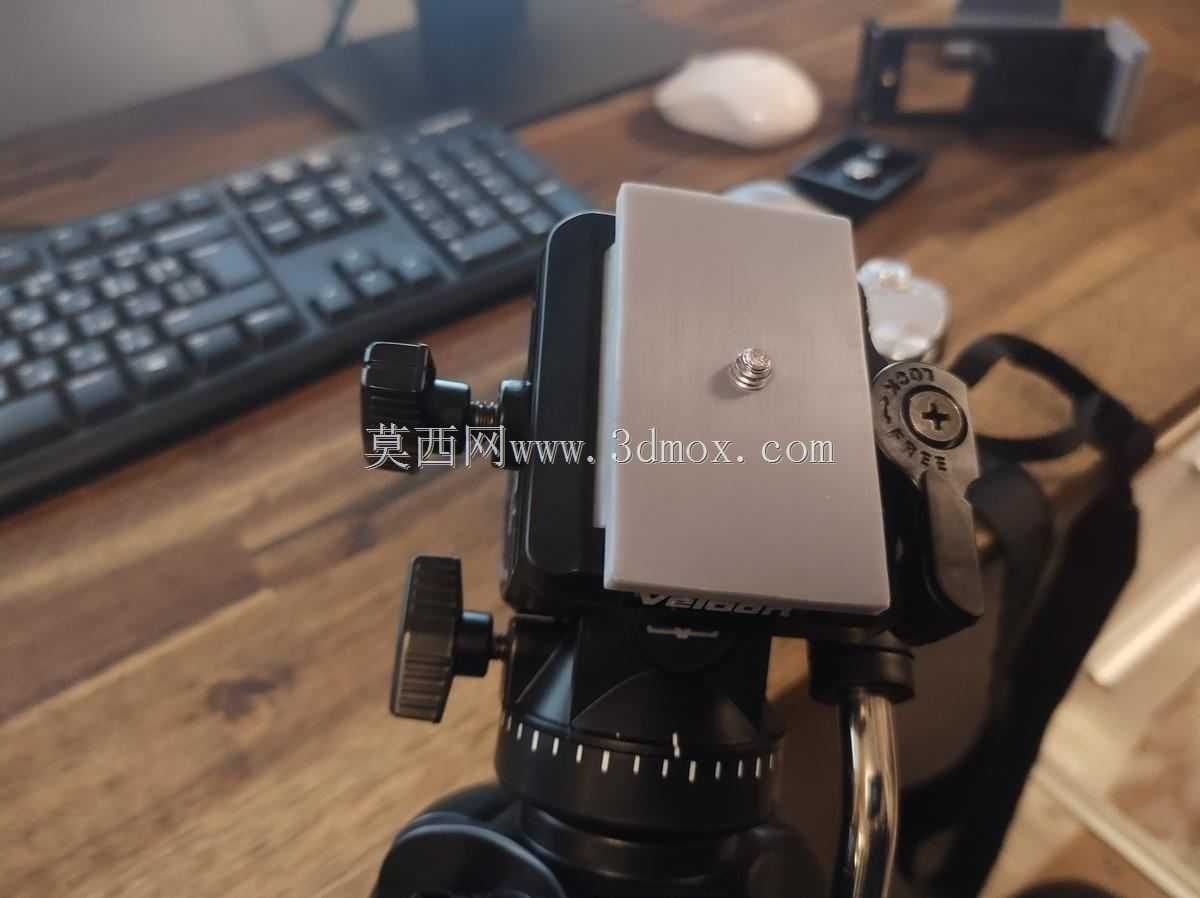

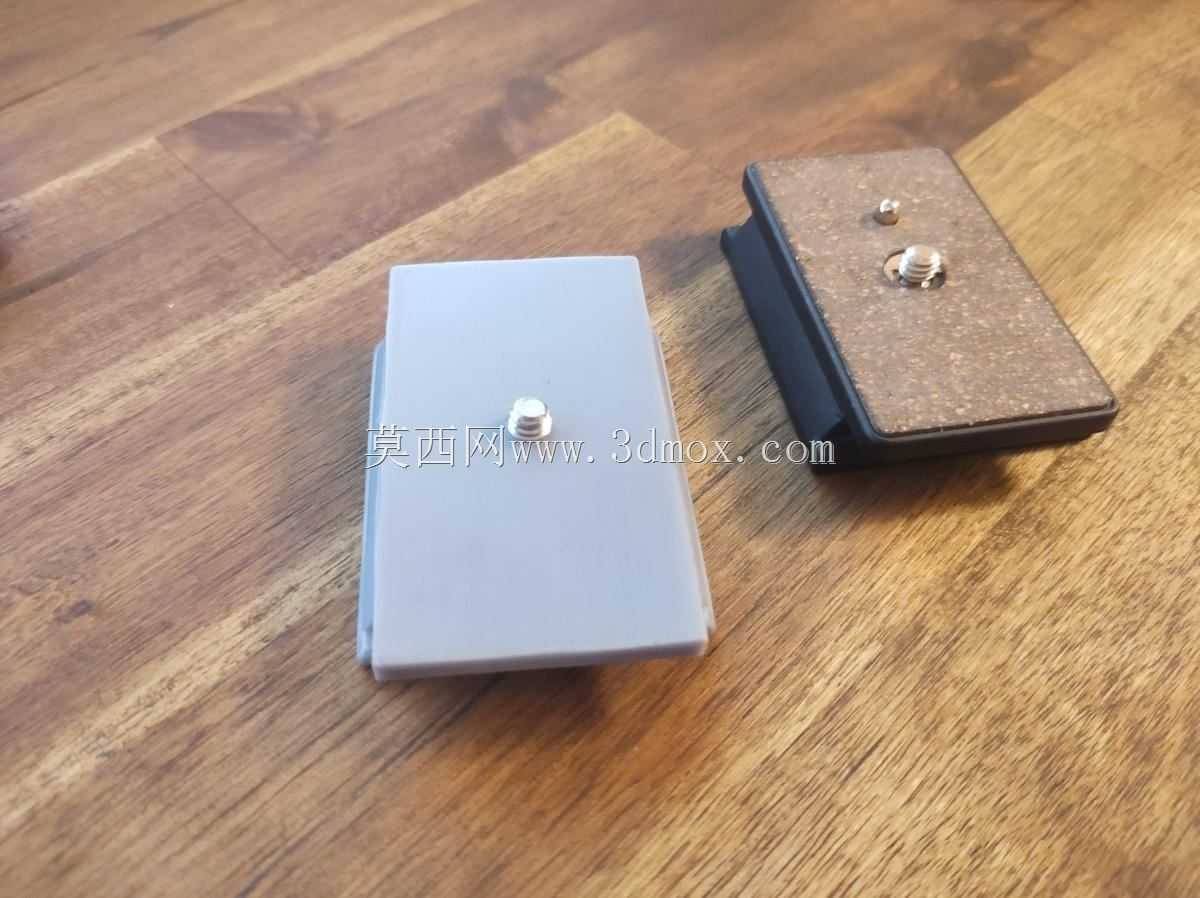

　　安装边界方面，平台整体外形尺寸与原配快装板保持一致，卡入卡座后不会超出卡座边缘，不会影响三脚架锁扣的正常开合，锁扣扣合时的行程与原配快装板完全匹配，无需调整锁扣的松紧度。顶面的1/4螺纹孔位置与相机、手机夹等设备的标准安装孔位对齐，安装后设备重心与三脚架中心轴线重合，不会出现重心偏移导致的架体不稳问题，即使搭载长焦镜头等偏重的拍摄设备，也能保持稳定支撑。

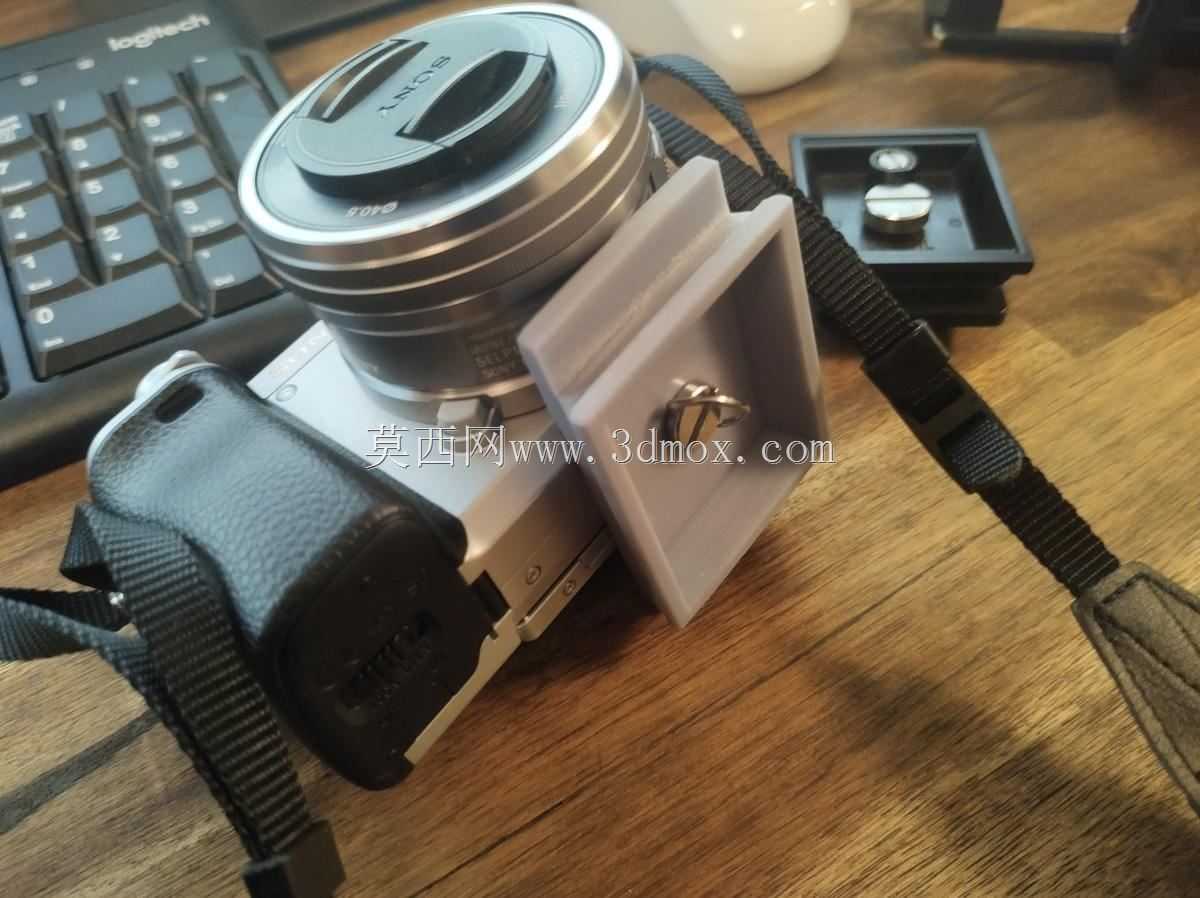

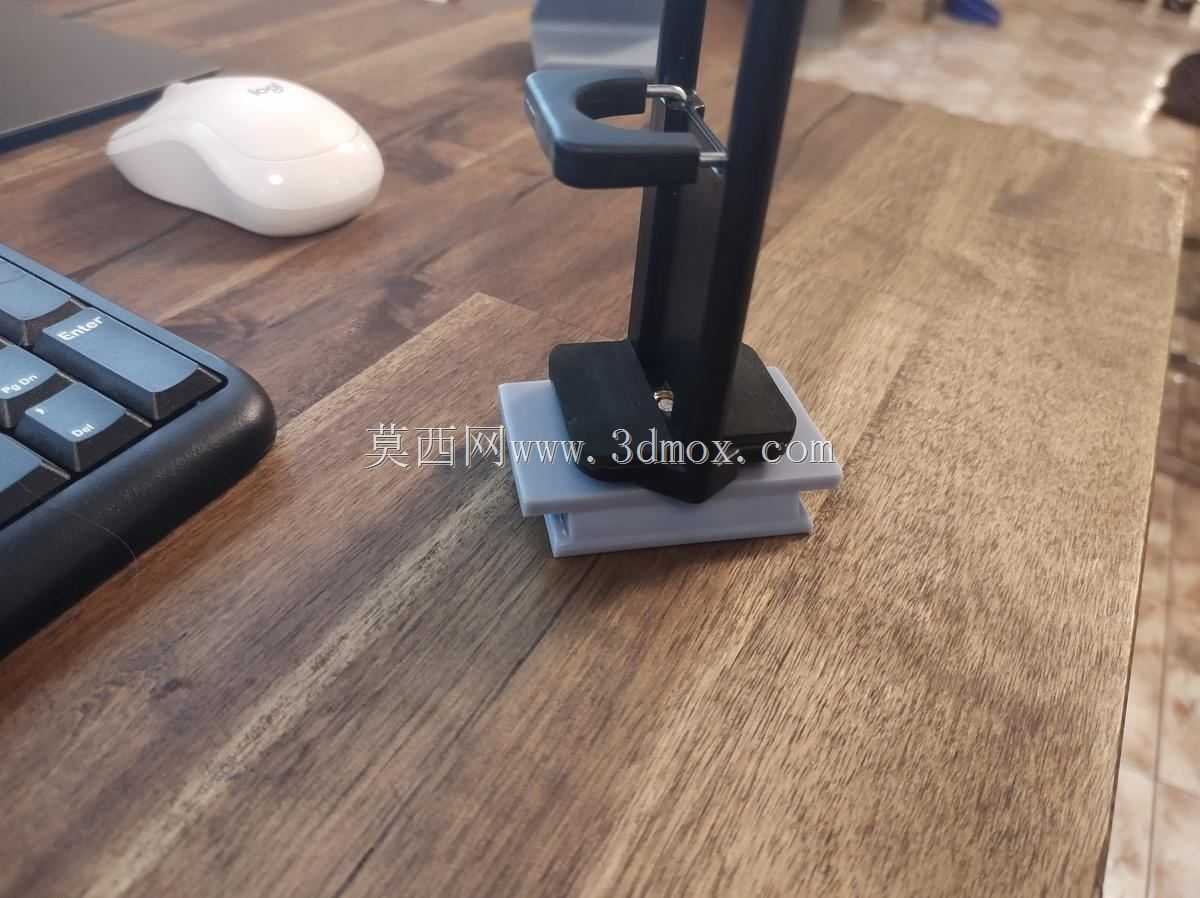

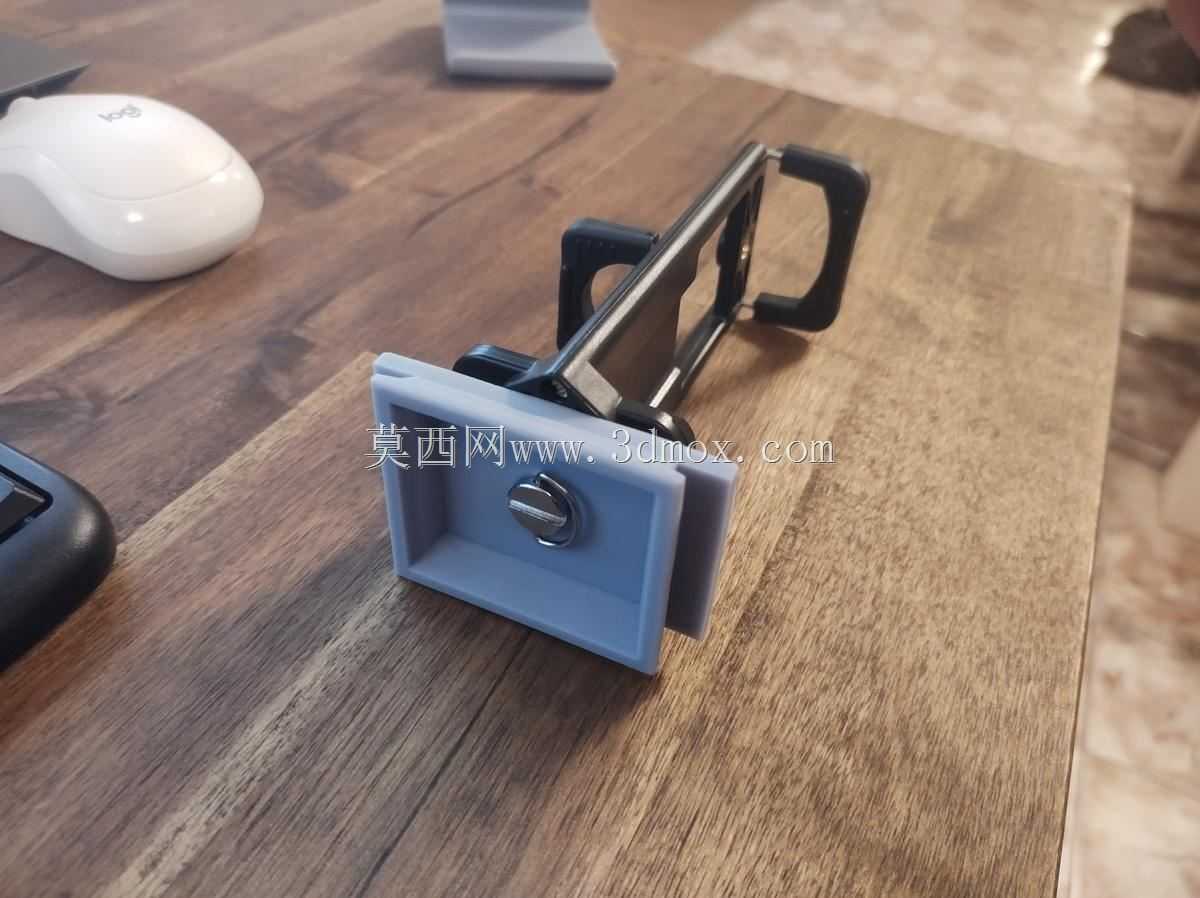

　　实际使用场景中，这款快装平台可分别安装在相机、手机夹、小型运动相机底座上，切换设备时仅需按下三脚架快装卡座的释放按钮，即可取下当前设备的快装平台，直接卡入另一台设备的快装平台，整个切换过程仅需数秒，无需反复拧动螺丝调整安装位置，尤其适合婚礼跟拍、活动纪实等需要快速切换拍摄设备的作业场景。平台主体采用硬质塑料打印即可满足强度需求，正常使用下不会出现断裂或变形，顶面与设备接触的平面做了平整处理，不会刮花相机底部的漆面，底部卡合边的尺寸公差控制在0.1mm以内，卡入卡座后间隙极小，不会出现旷量晃动，保证拍摄时的画面稳定性。

　　设计过程中针对快装板常见的卡合过紧或过松问题做了公差优化，卡合边的厚度尺寸经过多次试装调整，既能保证卡入后锁扣能顺利锁紧，又不会因为尺寸过大导致卡入困难或无法取出。螺纹孔的深度设计为6mm，足够1/4螺丝拧入后获得足够的连接强度，不会因为螺纹过浅导致螺丝滑牙或设备脱落。整体结构没有多余的突出部件，收纳时可直接卡在三脚架卡座上，不会额外占用收纳包空间，也不会勾挂摄影包内的其他线材或配件。
