中等尺寸人眼解剖结构三维造型

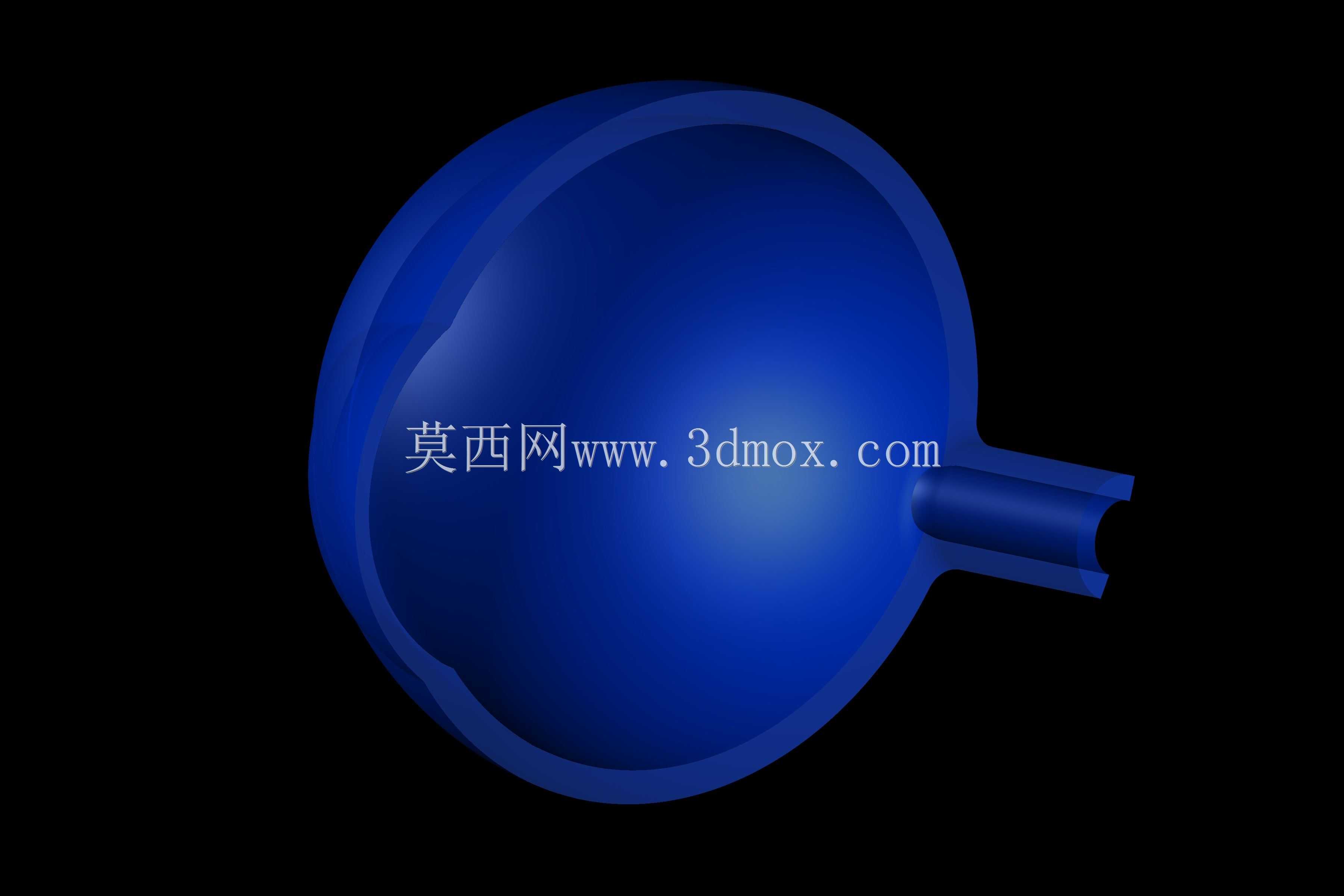

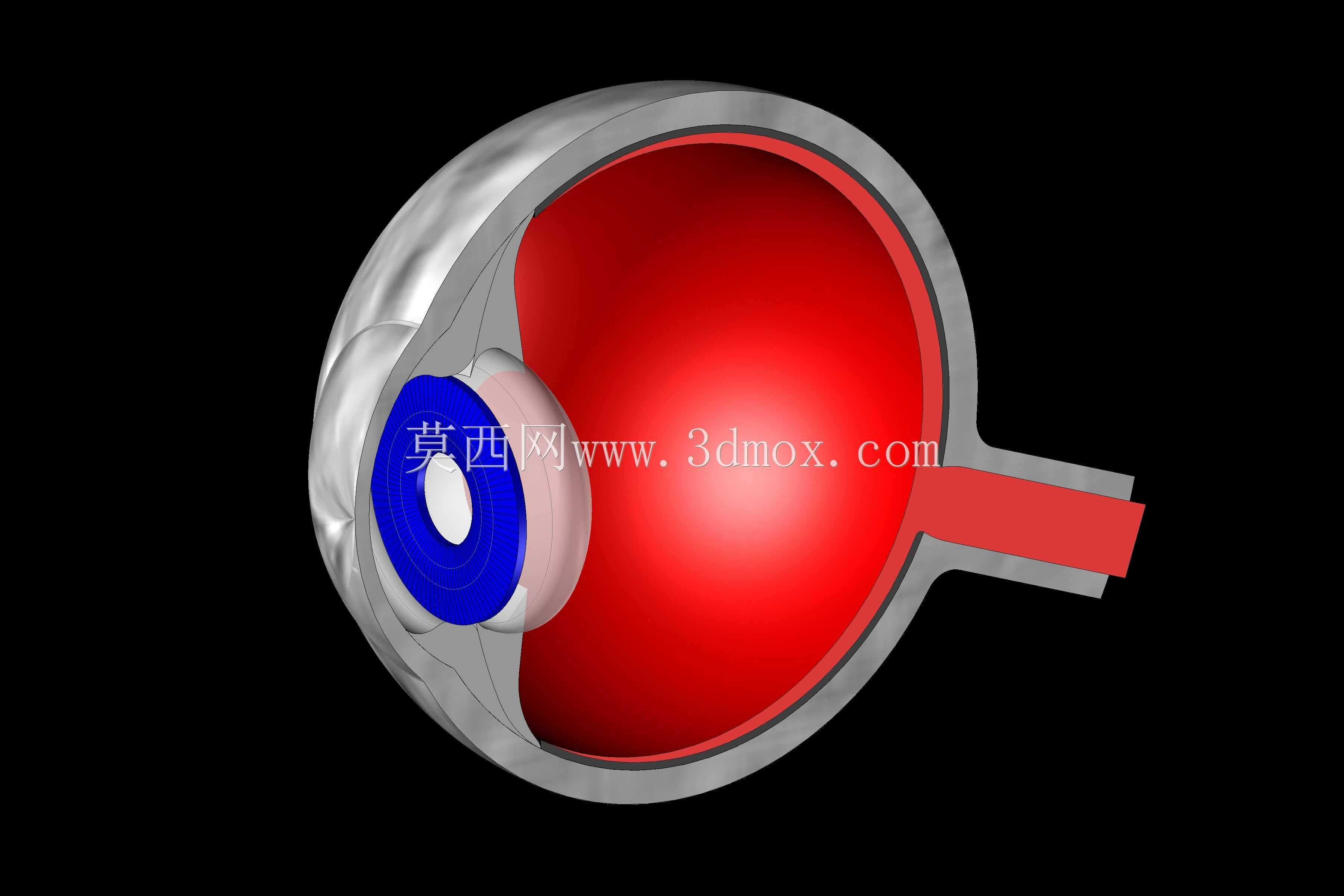

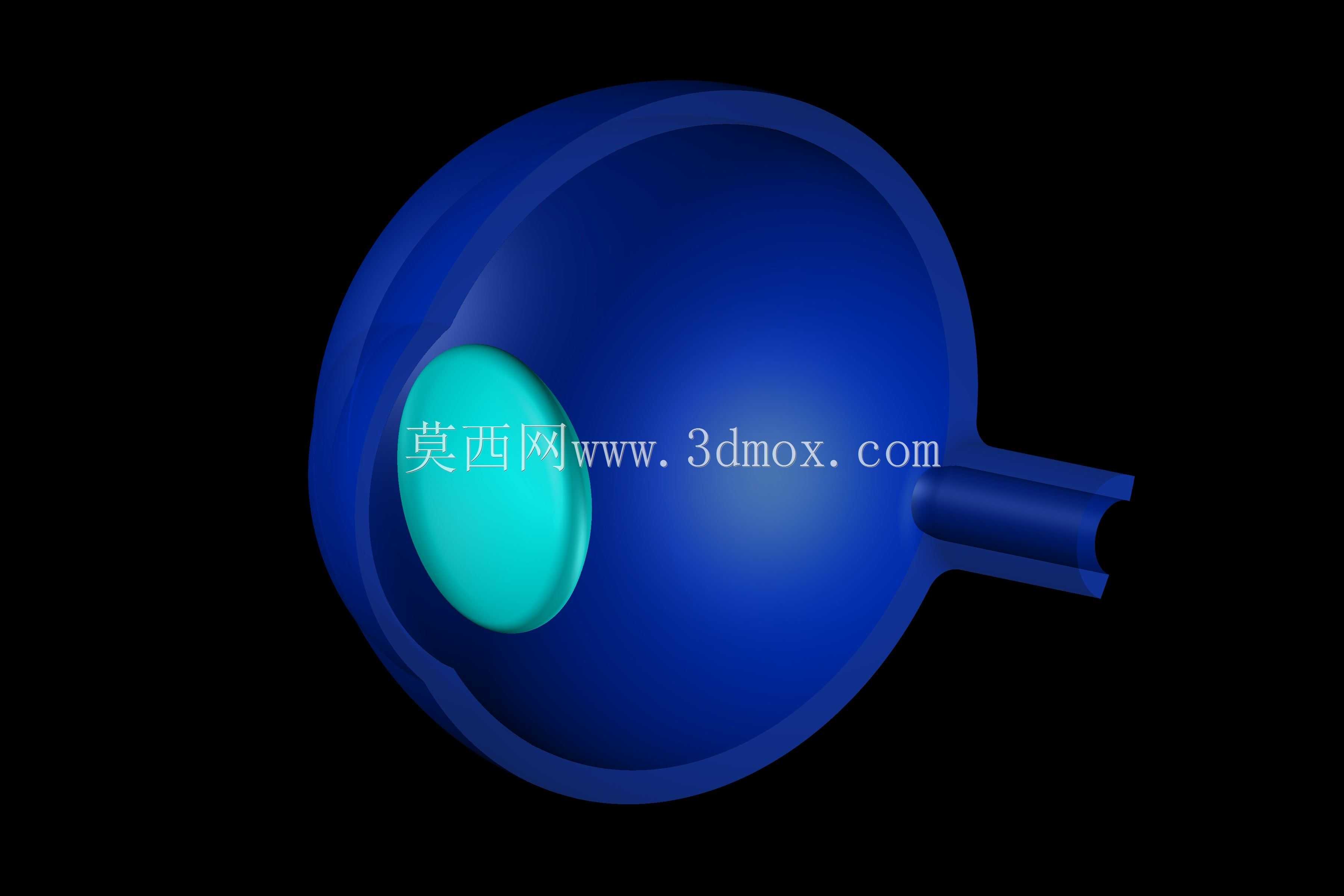

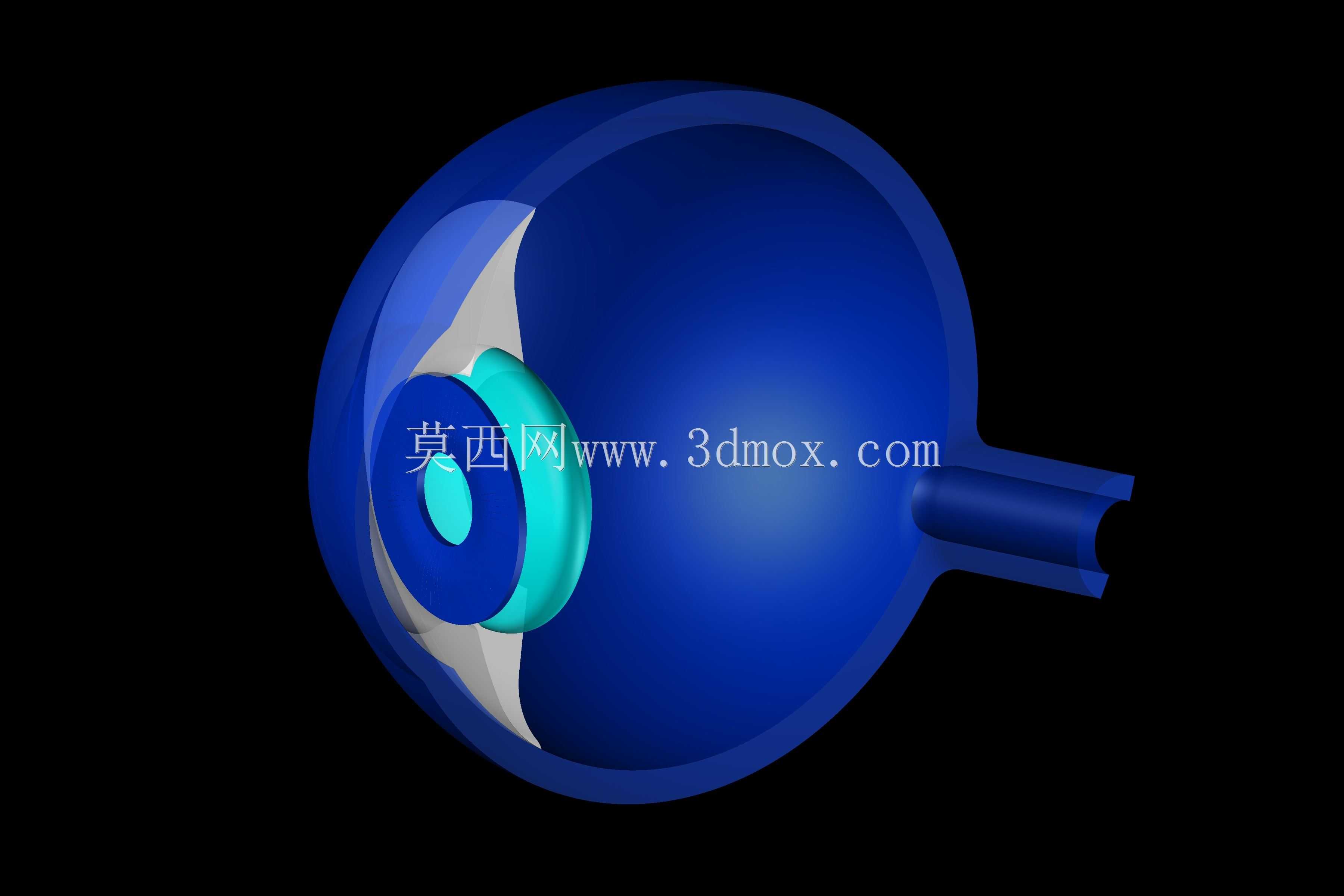

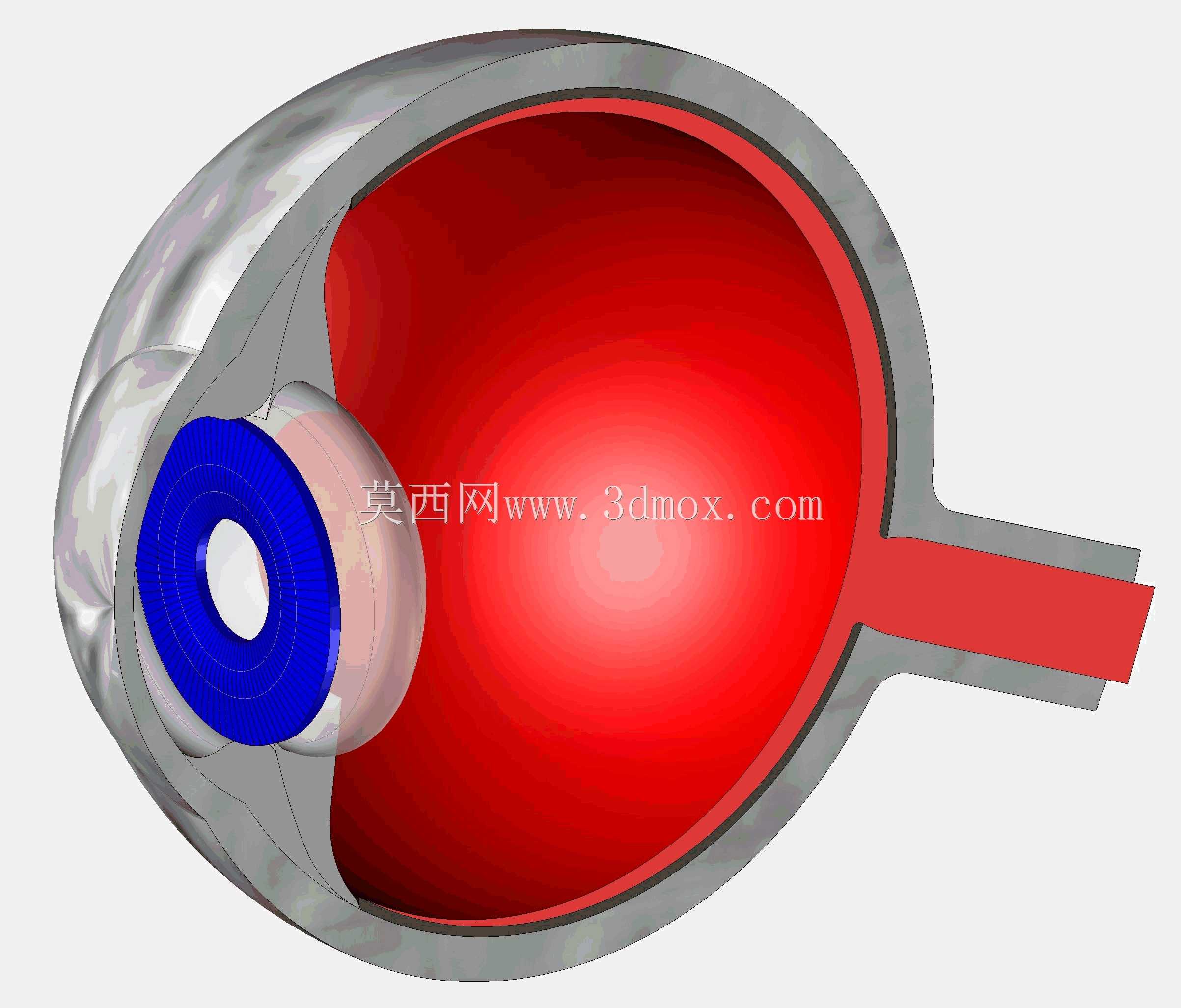

　　这套人眼解剖结构的三维造型，最初是为医用教学示教装置的结构适配做的配套建模，后续也可用于人机交互设备的视觉模块结构验证、人体工学仿真场景搭建。从实际工程落地的角度看，该模型完整还原了中等尺寸人眼的分层解剖结构，从外层的巩膜、中层的葡萄膜到内层的视网膜结构，都做了独立的实体分层，不同结构之间预留了0.1mm的装配间隙，方便后续做剖面展示、结构拆分演示的动画制作，也能适配3D打印实体教具的壁厚要求，打印时无需额外做抽壳处理，默认壁厚就满足PLA、光敏树脂等常见打印材料的成型强度要求。

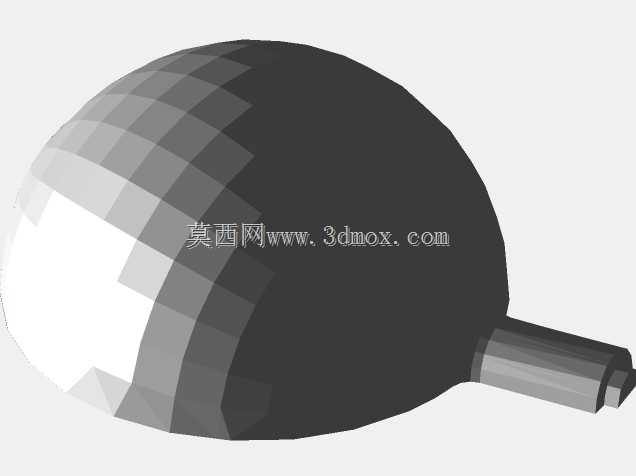

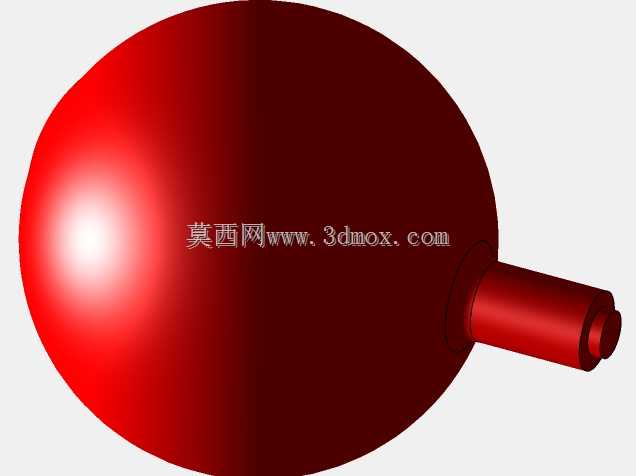

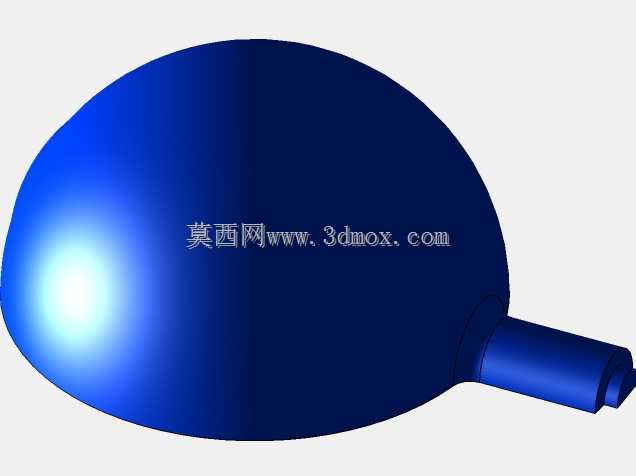

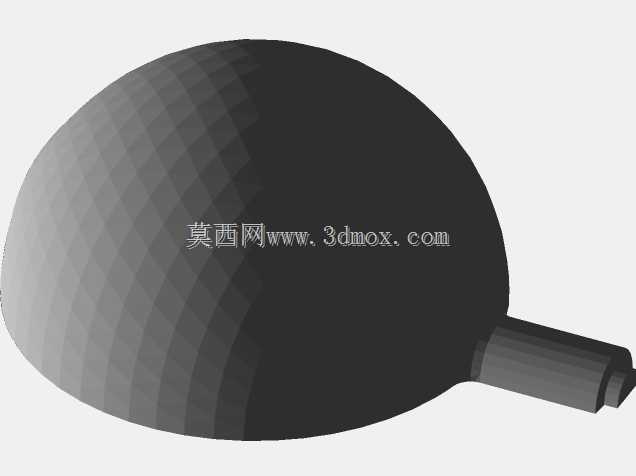

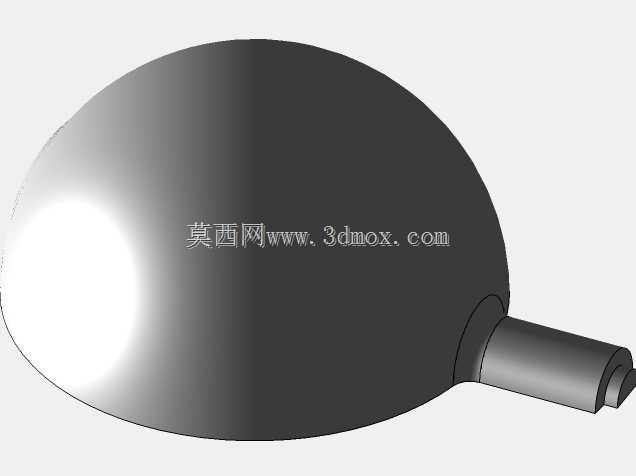

　　建模过程中没有采用简单的球体拼接做简化处理，而是参考临床解剖的实测尺寸做轮廓拟合，眼球整体的前后径控制在24mm左右，垂直径23mm，水平径23.5mm，视神经出口的位置偏移眼球后极鼻侧3mm处，视神经的直径设置为3mm，伸出眼球后壁的长度预留了15mm的安装段，方便和后续的颅脑模型、视路神经模型做装配对接，安装对接面做了定位止口设计，止口深度0.5mm，装配时不需要额外做对位调整，就能保证视神经的走向和解剖位置完全匹配。角膜部分的曲率半径做了单独的参数化控制，前表面曲率半径7.8mm，后表面曲率半径6.8mm，角膜厚度在中心位置设置为0.5mm，周边位置过渡到1mm，完全贴合真实人眼的角膜形态参数，做眼科手术模拟仿真、隐形眼镜适配验证的时候，这个曲面精度可以直接导入光学仿真软件做光路计算，不需要二次修模。

　　从应用场景的适配性来看，该模型除了医用教学教具开发之外，在VR头显、AR眼镜的光学结构设计中也能作为人眼基准模型使用，模型的瞳孔中心位置、视轴方向都做了基准轴标识，设计近眼显示光学模组的时候，可以直接把该模型导入装配环境，作为人眼位的基准参考，校验显示画面的视场角覆盖范围、出瞳距离是否符合人眼观察的舒适区间，避免出现画面边缘畸变、视场覆盖不全的问题。做人体工学座椅、显示终端的工位布局仿真时，该模型也可以作为人体头部模型的视觉组件，模拟人眼在不同坐姿、不同工位距离下的视野范围，校验显示器的安装高度、倾斜角度是否处于人眼的舒适观察视野内，减少长期工位作业带来的视觉疲劳。

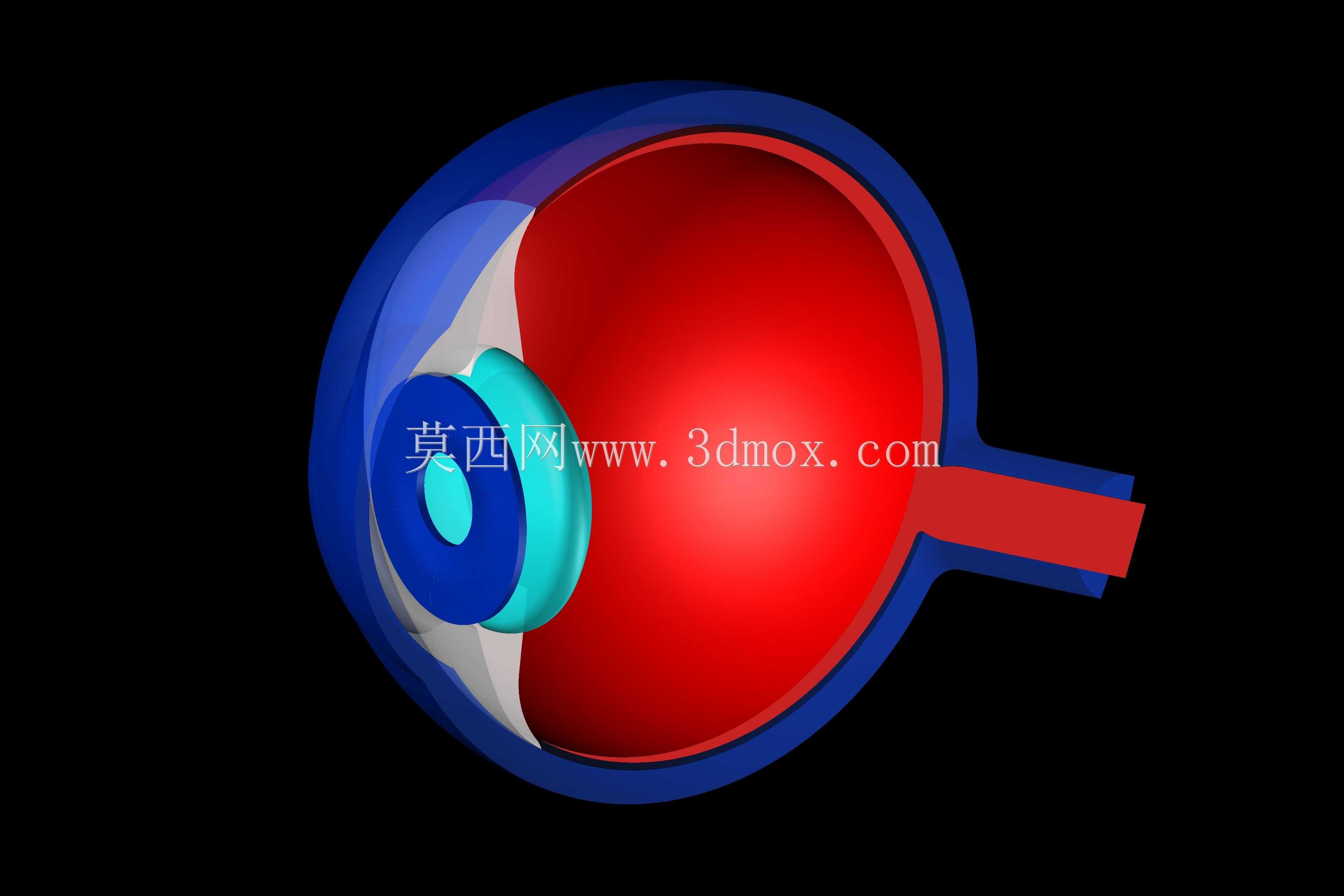

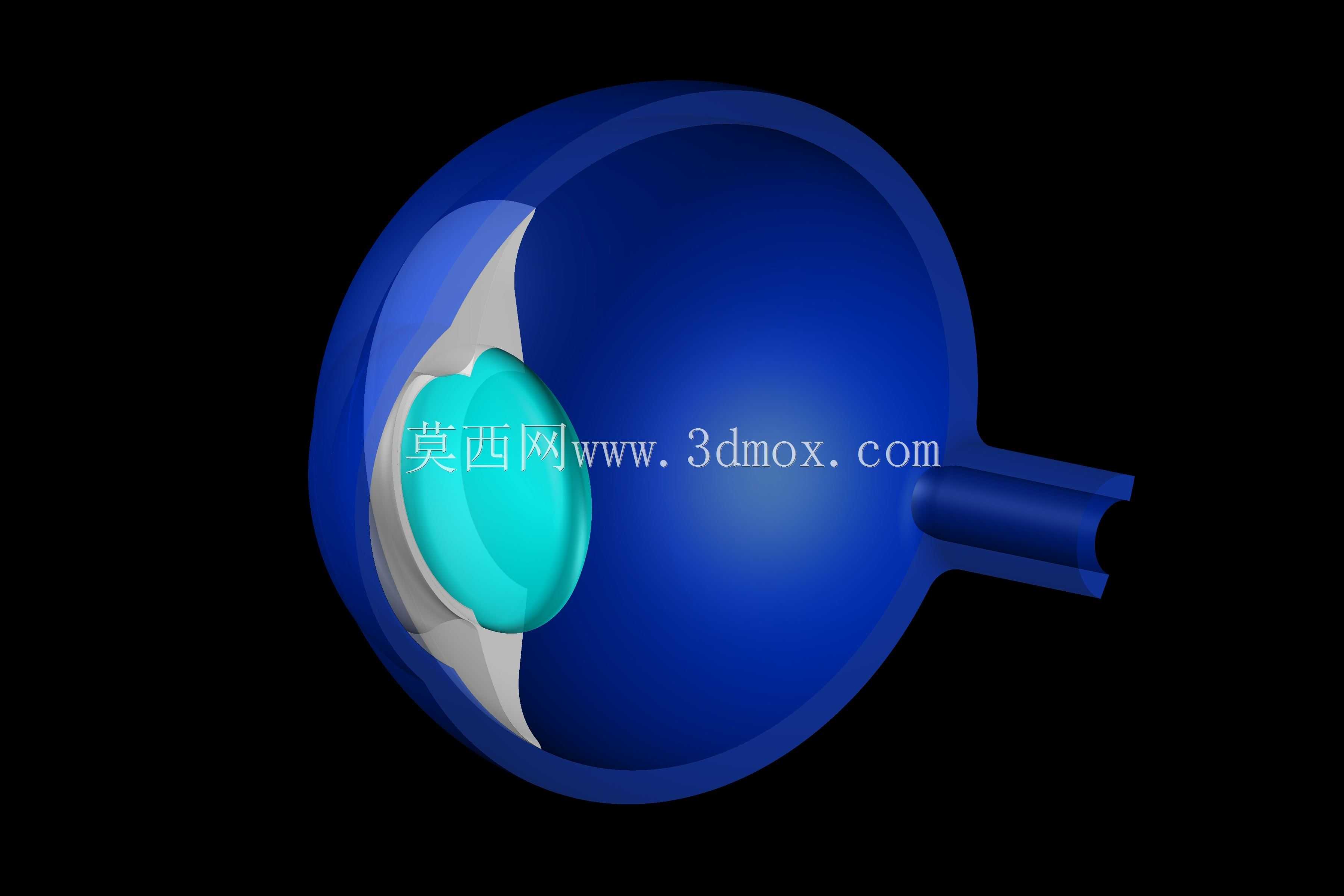

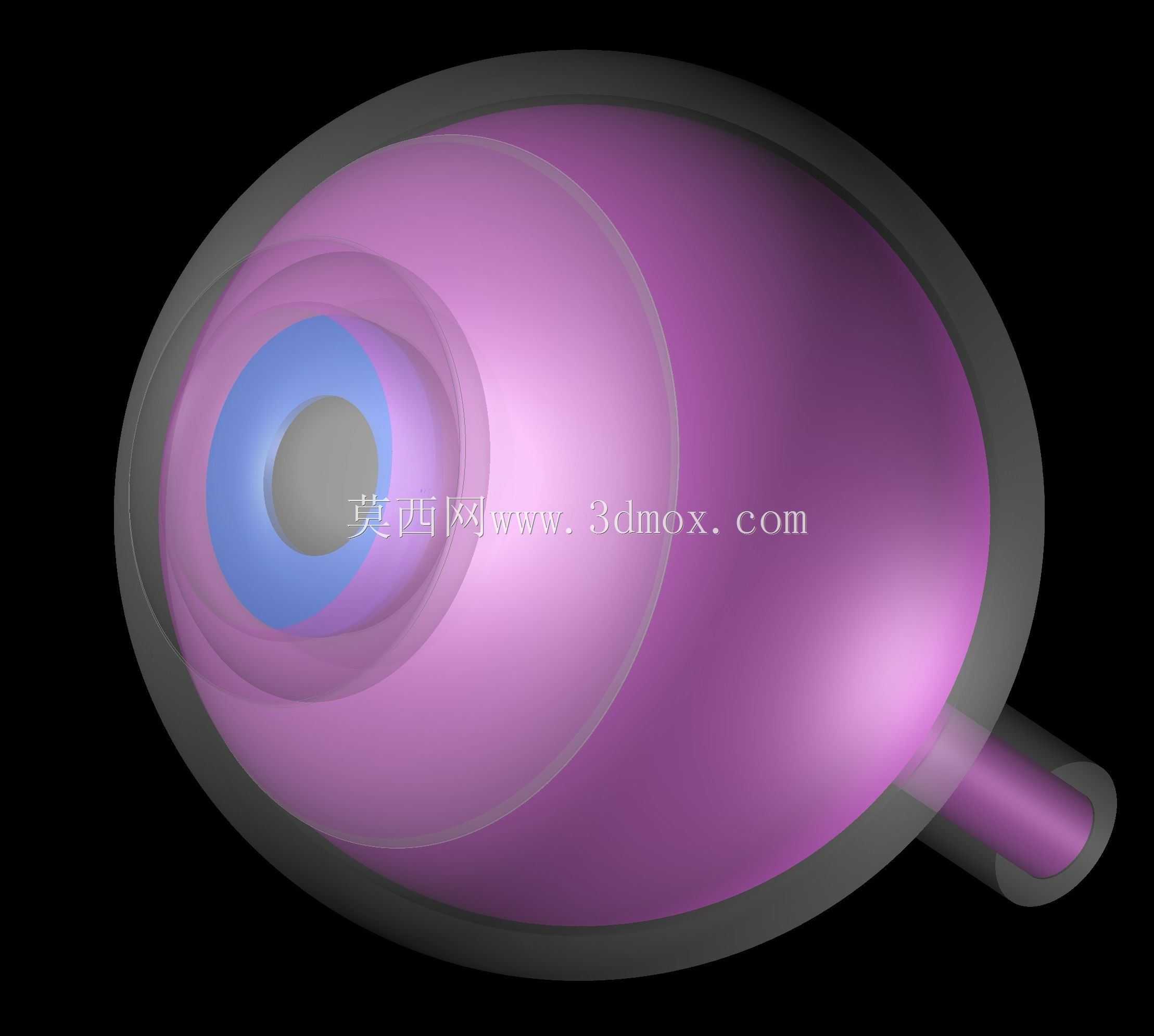

　　模型的各层结构都做了独立的实体命名和颜色区分，巩膜部分设置为半透明白色，脉络膜为深紫色，视网膜为淡粉色，角膜为高透浅蓝色，晶状体为透明渐变材质，虹膜部分的纹理做了简化的环形结构处理，既保证了视觉上的辨识度，又不会因为面数过高影响大装配体的运行流畅度，整体模型的面数控制在12万面左右，普通配置的工作站就能流畅拖动、做剖面剖切操作，不需要做轻量化减面处理。在结构设计的细节上，眼球周围的眼外肌附着点也做了位置标识，六条眼外肌的附着点位完全参照解剖位置设置，后续如果需要做眼球运动仿真、眼肌力学分析，可以直接在对应附着点添加约束和载荷，不需要重新定位肌肉的连接位置，节省前期建模对位的时间成本。

　　考虑到不同场景的使用需求，模型的所有曲面都做了G2连续处理，没有尖锐的棱角和破面，导入到不同的三维软件中都不会出现几何错误，做渲染出图、动画演示的时候，曲面的光影过渡自然，不会出现生硬的折痕。视神经管的内部通道也做了贯通处理，需要做视神经纤维走向仿真、眼底病变模拟的时候，可以直接在通道内添加纤维束模型，不需要重新做通道切除。整体模型的安装边界做了明确的基准参考，眼球的旋转中心设置在几何中心后方1.3mm处，和真实人眼的旋转中心位置一致，做眼球转动动画、视线追踪模拟的时候，直接以该点为旋转中心设置转动参数，就能还原真实的眼球运动轨迹，不会出现转动错位、视轴偏移的问题。
