可搭配旧麦克风支架使用的相机固定支撑结构

　　日常桌面拍摄、小型静物录制场景里，不少从业者手边都有闲置的旧麦克风落地支架，这类支架的立杆多为标准直径金属圆管，承重能力足够支撑小型相机、补光灯甚至小型监看设备，但原配的麦克风夹无法适配相机的安装需求，单独采购专用相机悬臂支架不仅成本偏高，还会造成现有支架的闲置浪费，这款支撑结构就是针对这类存量改造需求设计的适配构件。

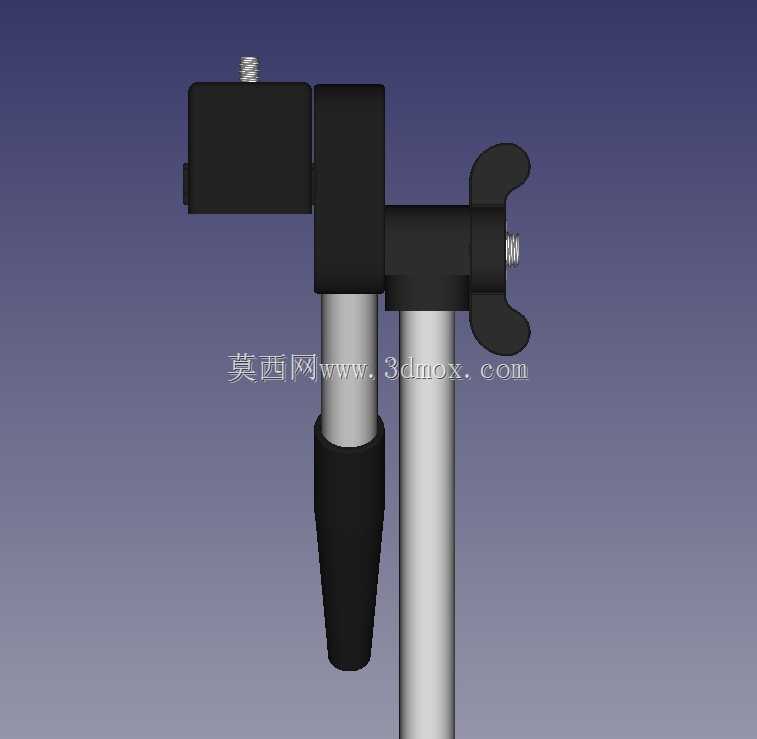

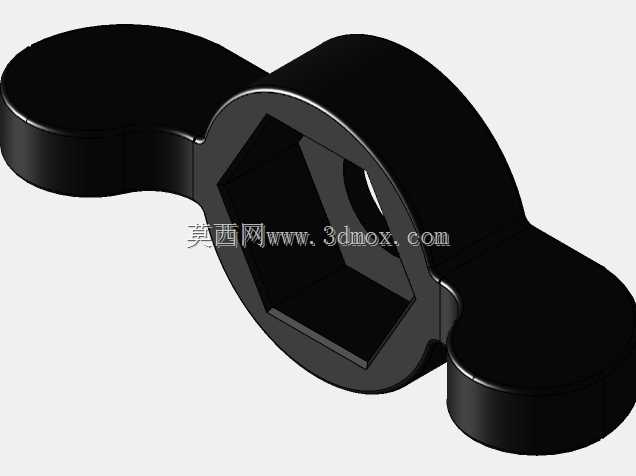

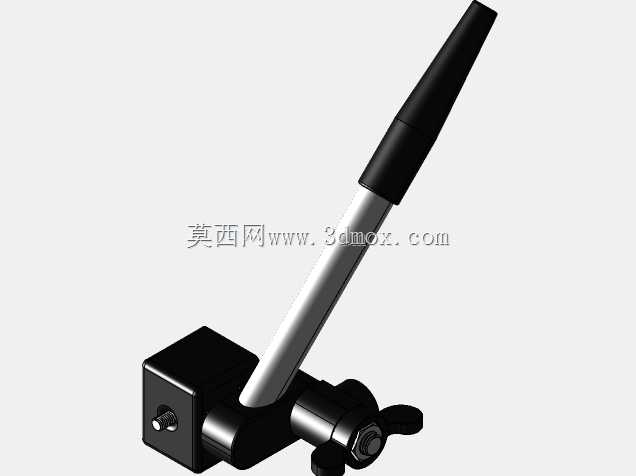

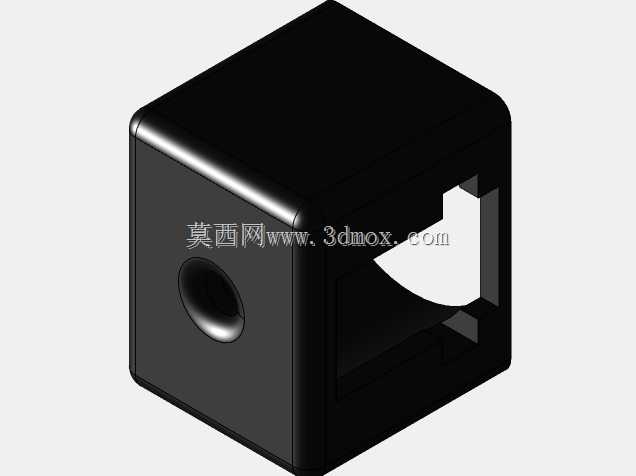

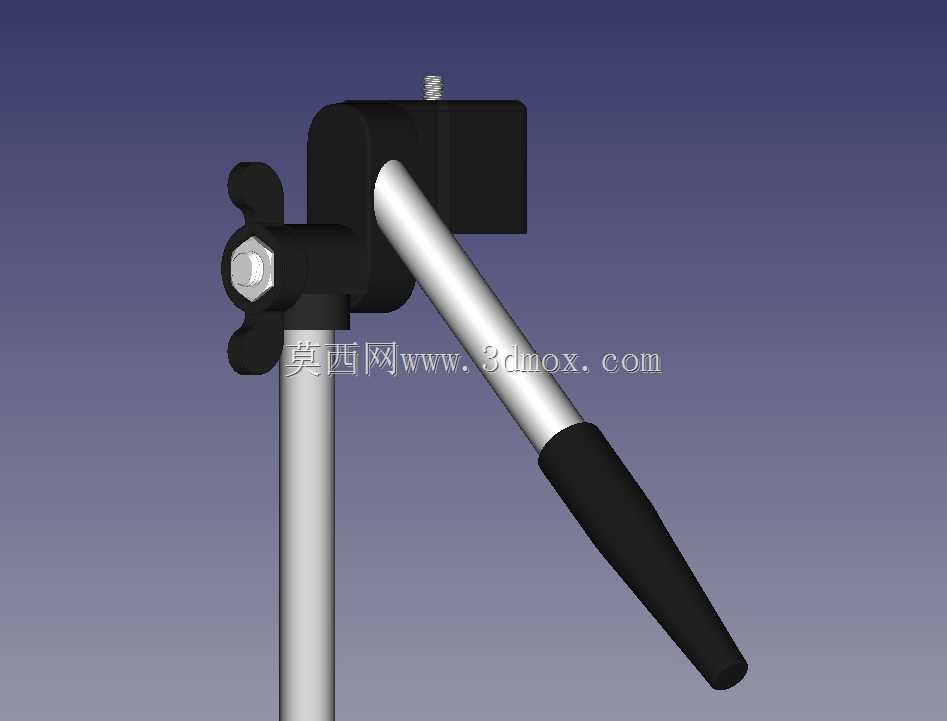

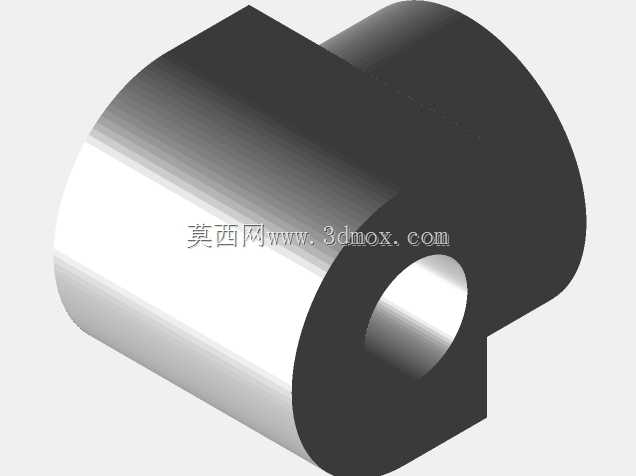

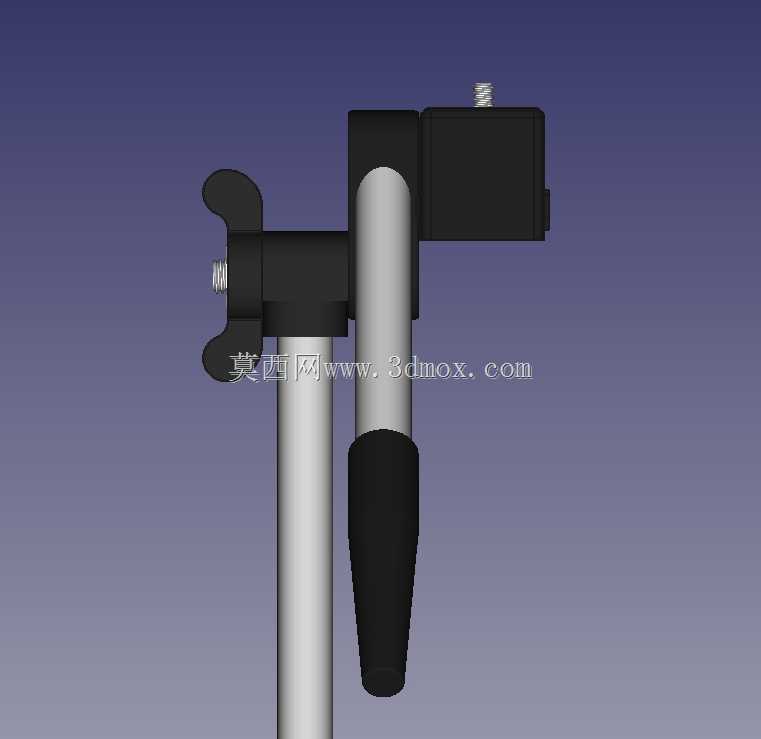

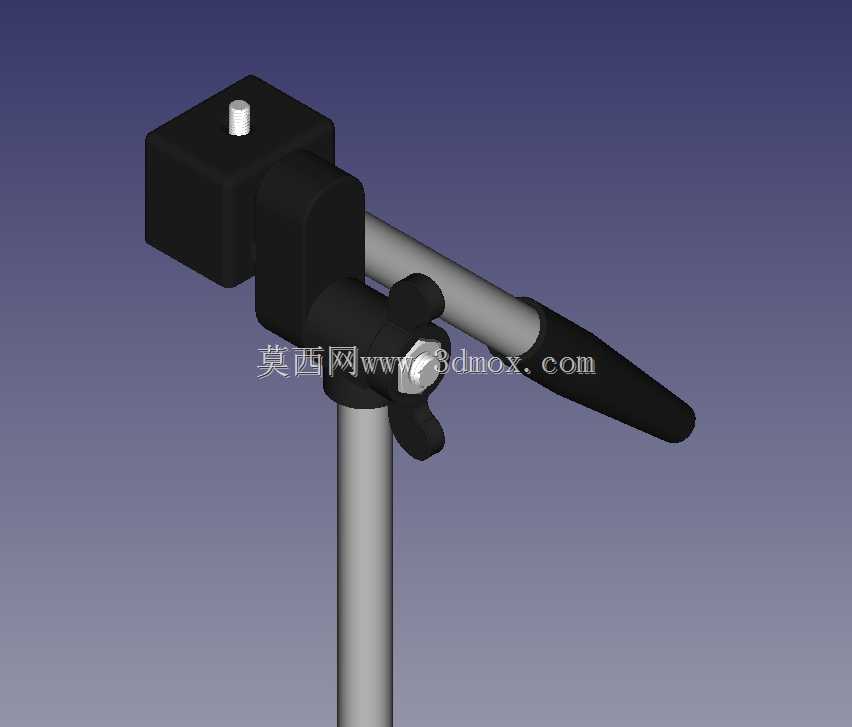

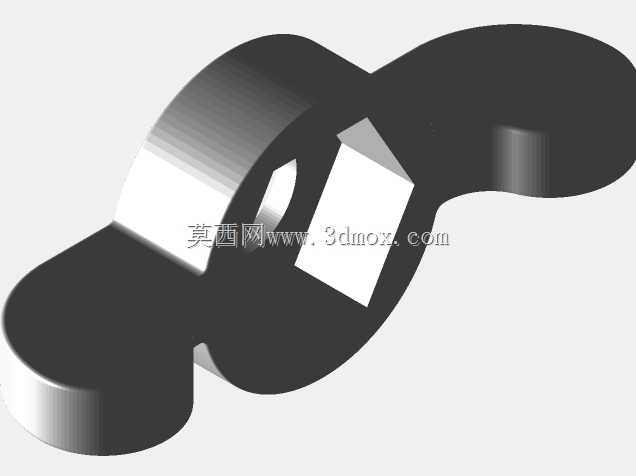

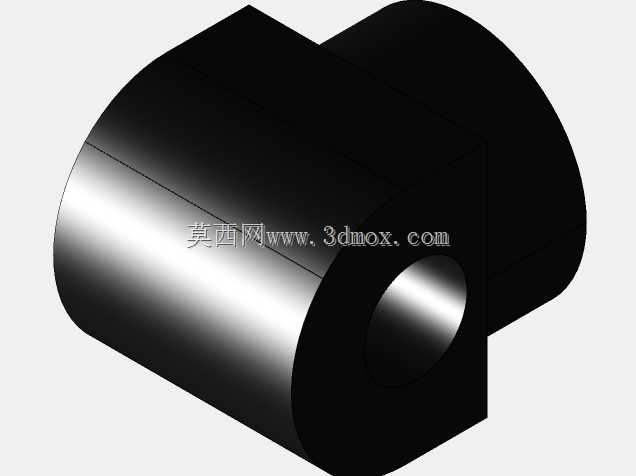

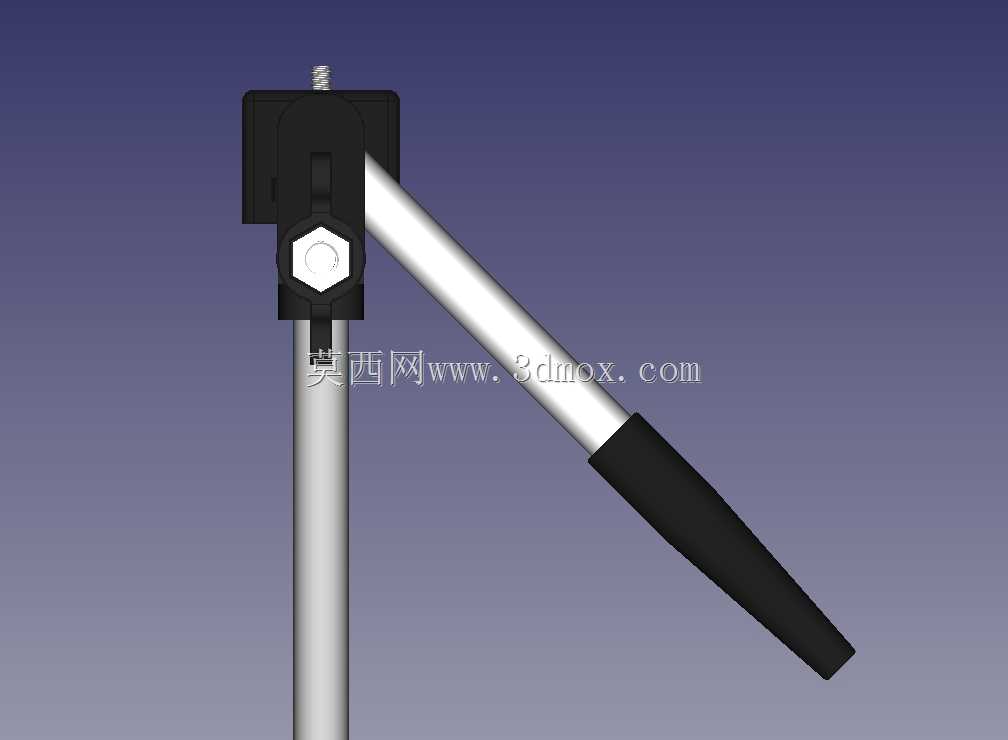

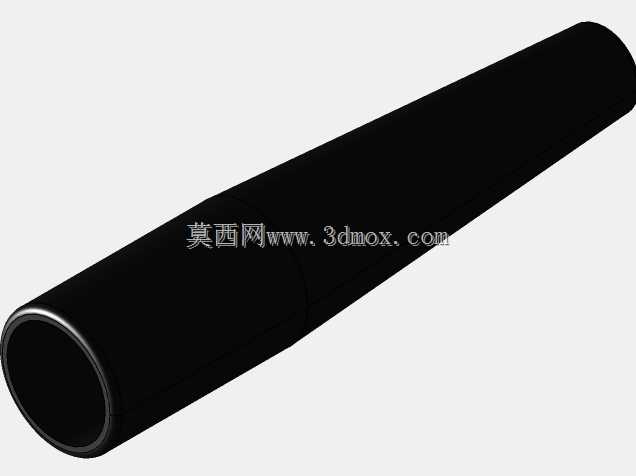

　　从结构功能来看，该构件分为夹装锁紧模块、悬臂连接模块、设备固定模块三个核心部分。夹装锁紧模块采用快拆式抱箍结构，配套蝶形锁紧手拧件，不需要额外工具就能完成在圆管立杆上的位置固定与角度调整，抱箍内侧做了防滑纹理处理，锁紧后不会出现承重下滑、角度偏转的问题，适配直径16mm的标准金属圆管，刚好匹配多数民用麦克风支架的立杆外径。悬臂连接模块采用斜向支撑的悬臂结构，悬臂主体为金属圆杆，末端做了防滑握柄式包覆，既可以调整悬臂的伸出长度，也能通过握持握柄快速调整拍摄角度，悬臂与夹装模块的连接位置做了阻尼转轴设计，调整角度后可以自动锁止，不会出现悬臂下坠的情况。设备固定模块位于夹装模块的上方，预留了标准相机安装螺孔，配套M10规格的锁紧螺丝，螺丝长度为50mm，能够适配绝大多数小型数码相机、运动相机、桌面补光灯的底部安装孔位，锁紧后设备不会出现松脱晃动。

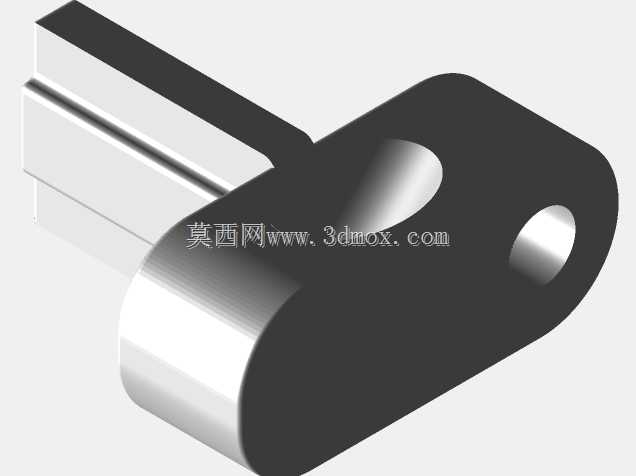

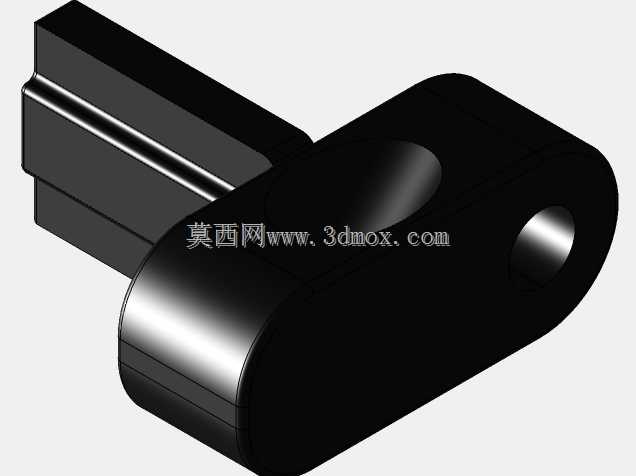

　　设计过程中优先考虑了3D打印的工艺可行性，所有受力部位的壁厚都做了加厚处理，避免打印完成后出现锁紧开裂、承重断裂的问题，非受力位置做了适度的镂空减重，既减少打印耗材的消耗，也不会降低整体结构强度。夹装模块的开合尺寸做了0.2mm的公差预留，既能够保证抱箍可以顺利卡入16mm圆管，也不会因为间隙过大导致锁紧后出现旷量。悬臂与夹装座的连接位置没有采用额外的金属销轴，而是利用打印材料本身的韧性做了卡扣式转轴，组装时直接卡入即可完成装配，不需要额外采购标准件，降低了整个改造方案的成本。

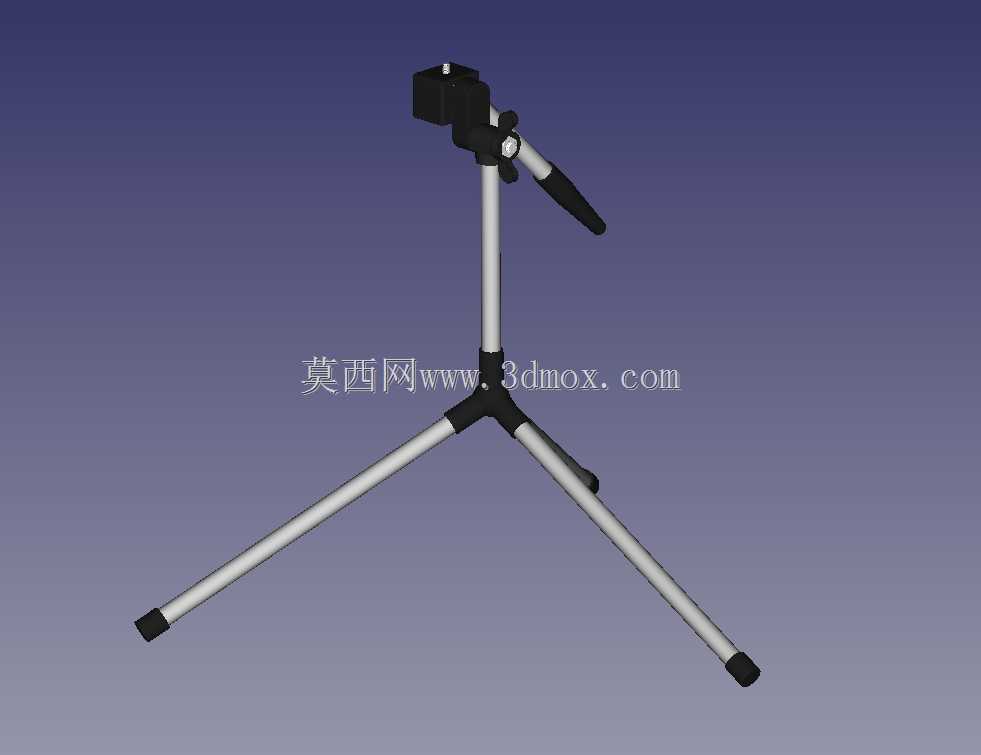

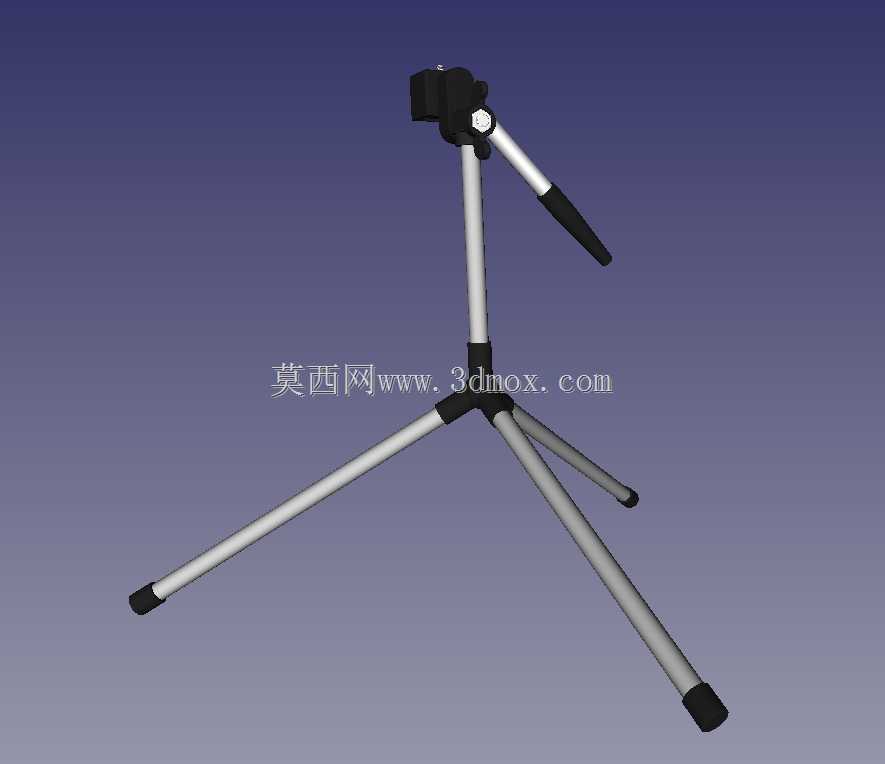

　　安装边界方面，整个结构夹装在立杆上之后，横向最大伸出长度为15cm，不会因为悬臂过长导致整个支架重心偏移出现倾倒，设备安装面距离立杆的水平距离可以在0到15cm之间自由调整，垂直方向可以沿着立杆任意位置固定，能够满足桌面俯拍、平拍、侧拍等不同拍摄角度的需求。整个结构的承重上限为1kg，足够支撑普通的卡片相机、运动相机、小型补光灯或者麦克风设备，适配日常个人创作者的桌面拍摄需求。

　　实际使用时，只需要先将夹装模块的蝶形螺丝拧松，把抱箍卡到麦克风支架的立杆上，调整到合适的高度之后拧紧蝶形螺丝完成固定，之后将相机底部的安装孔对准固定模块上的螺孔，拧紧顶部的锁紧螺丝完成设备固定，最后握持悬臂末端的握柄调整到需要的拍摄角度，松开手之后阻尼转轴会自动保持当前角度，不需要额外锁止操作。如果需要调整拍摄高度，只需要拧松夹装模块的蝶形螺丝就可以沿着立杆上下滑动调整，整个调整过程不需要借助额外工具，单人十几秒就能完成操作。

　　不同于市面上销售的一体式相机悬臂支架，这款结构不需要替换原有支架的任何部件，只需要加装这个适配构件就能让闲置的麦克风支架具备相机支撑能力，对于有存量支架的创作者来说，改造成本极低，而且3D打印的制作周期短，只需要几个小时就能打印完成投入使用，不需要等待物流配送。结构上没有复杂的传动或者弹性部件，长期使用也不会出现弹簧失效、卡扣断裂的问题，维护成本极低，如果某个部件出现损坏，只需要重新打印对应的零件替换即可，不需要整体更换整个支架。

　　针对不同的使用场景，这个结构还可以做小幅的适配调整，如果需要支撑更重的设备，可以适当加厚夹装模块和悬臂连接位置的壁厚，提升整体承重能力；如果需要适配不同直径的立杆，只需要调整抱箍的内径尺寸，不需要改动其他部分的结构；如果需要安装手机等没有标准相机螺孔的设备，只需要在固定模块上加装通用手机夹，就能拓展为手机拍摄支架，适配更多的拍摄设备需求。
