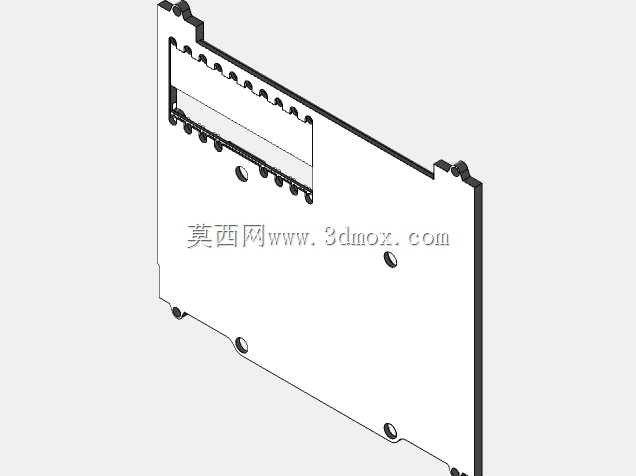

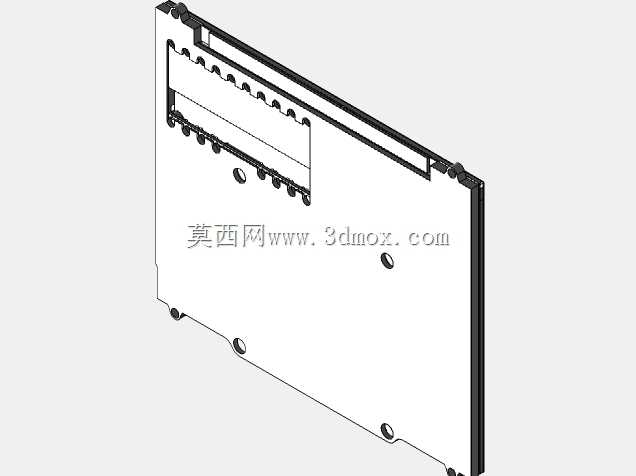

适配iPad3/4的垂直HDMI连接LCD屏固定壳体

　　做嵌入式改装、便携显示终端开发的工程师大多碰到过这类需求：把淘汰下来的平板拆机屏重新利用，搭成小型副屏、设备操作显示端或者工控监测面板，这时候最头疼的就是屏体的固定与接口避让——裸屏的FPC排线脆弱，边缘的安装孔位没有统一适配的固定结构，垂直布置的HDMI连接器如果没有精准的让位空间，要么插不到位出现信号接触不良，要么强行装配顶坏屏体背光层。这款壳体就是针对iPad3/4搭载的RETINA规格液晶显示屏做的专属固定结构，专门适配垂直方向布置的HDMI连接器安装场景，解决拆机屏二次利用时的结构固定痛点。从实际装配逻辑来看，壳体的主体承托面完全贴合屏体背面的金属背板轮廓，边缘做了一圈等高的围边，

　　围边高度刚好卡在屏体玻璃与背板的衔接台阶处，既不会遮挡屏幕的显示可视区域，又能限制屏体在X、Y方向的窜动，避免运输或者使用过程中屏体移位扯断排线。壳体上预留的几个沉头安装孔，位置完全对应屏体背板自带的原生固定螺柱，不需要额外在屏体上打孔或者粘贴双面胶，用对应规格的微型螺丝就能把屏体牢牢锁在壳体上，沉头孔的深度经过核算，螺丝锁入后端面完全和壳体背面齐平，不会突出影响后续整个显示模块在设备上的壁挂或者嵌入式安装。针对垂直布置的HDMI连接器，壳体在对应接口的位置做了精准的开口避让，开口边缘到连接器金属外壳的单边间隙控制在0.2mm，既给连接器的焊接公差、装配公差留足了余量，又不会因为间隙过大导致灰尘、杂物顺着缝隙进入屏体背部区域。

　　靠近排线出口的位置，壳体做了内凹的走线槽，FPC排线从屏体接口引出后可以顺着走线槽平顺弯折到驱动板的安装位，槽体的圆角半径大于排线最小弯折半径的要求，避免排线出现死折导致的信号断连、屏体花屏问题。壳体侧边的一排均匀分布的小凸点结构，是用来卡合驱动板绝缘隔离片的，隔离片卡在凸点上之后，刚好把驱动板的高压区域和屏体金属背板隔开，避免出现短路打火的风险，同时这些凸点也能作为加强筋提升壳体侧边的结构强度，减少薄壁壳体的注塑变形量。从安装边界来看，壳体的整体外轮廓尺寸比屏体可视区域每边大出3mm，给外围的装饰边框、缓冲泡棉留足了粘贴空间，壳体的整体厚度控制在4.2mm，加上屏体本身的厚度，整个显示模块的总厚度不到9mm，完全满足便携设备、

　　嵌入式面板对安装空间的紧凑要求。在实际项目应用里，这类壳体可以用在桌面小型副屏的改装、3D打印机的操作显示终端、小型工控设备的状态监测面板、便携视频采集设备的显示端等场景，不需要工程师再从零开始测绘屏体尺寸、设计固定结构，直接套用这个结构就能完成屏体的可靠固定，大幅缩短项目的结构开发周期。设计的时候特意把壳体的壁厚做了均匀化处理，所有转角位置都做了R0.5以上的圆角过渡，不管是用3D打印做小批量验证，还是开注塑模做批量生产，都不会出现壁厚不均导致的缩痕、填充不满等工艺问题，壳体背面的几个定位柱，除了用来固定屏体之外，还可以作为整个模块的安装定位基准，和设备主框架上的定位孔配合，装配的时候不需要反复调整位置就能把显示模块装到预设的准确位置，降低装配环节的调试难度。
