Pine64Sopine嵌入式板卡防护外壳结构

　　这款嵌入式板卡防护壳体，主要面向Pine64生态下的Sopine核心板配套使用场景，在嵌入式开发、小型智能硬件部署、边缘计算节点搭建等场景中，承担核心板卡的物理防护、接口定位、散热传导以及安装固定的核心作用。日常在工业现场的小型采集终端、桌面级智能交互设备、开源硬件二次开发项目里，这类壳体是保障核心板稳定运行的关键结构件，能避免板卡裸露带来的积灰、静电击穿、外力磕碰损伤、接线拉扯松脱等常见问题，尤其适合非密闭机柜内的部署场景，或是需要频繁拆装调试的开发验证阶段使用。

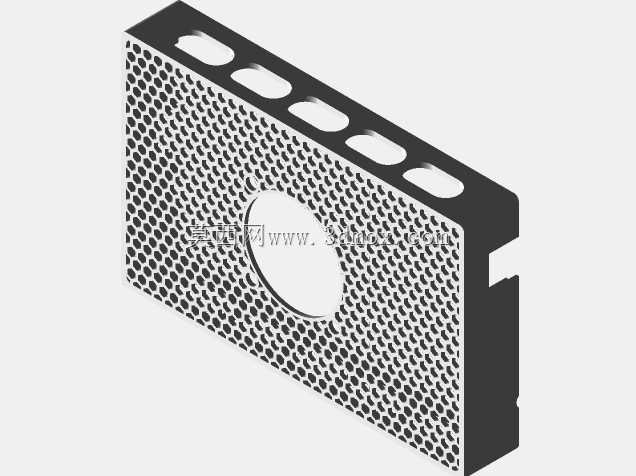

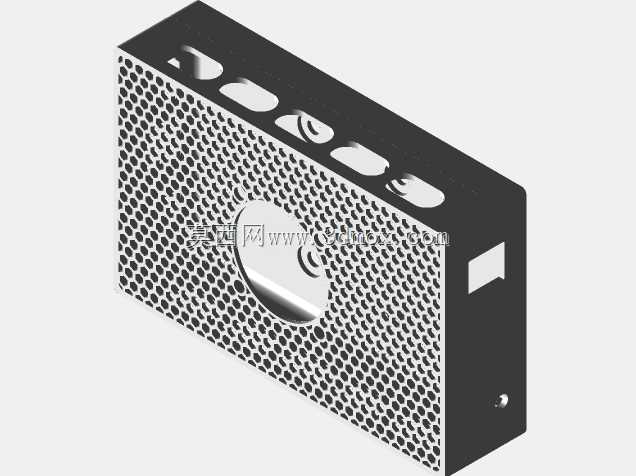

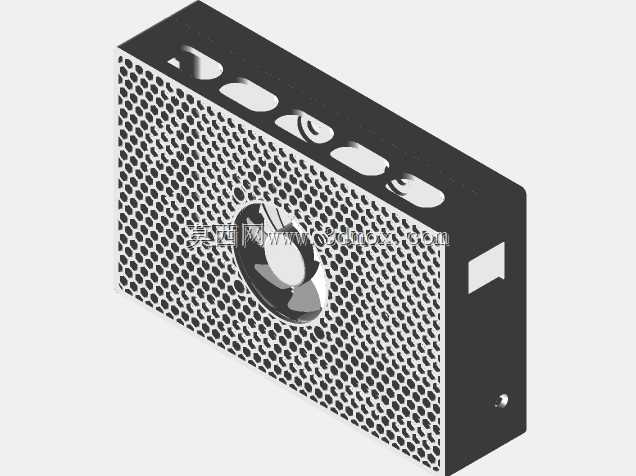

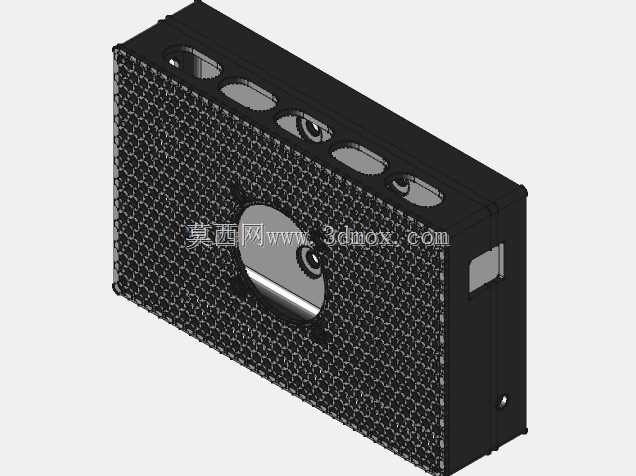

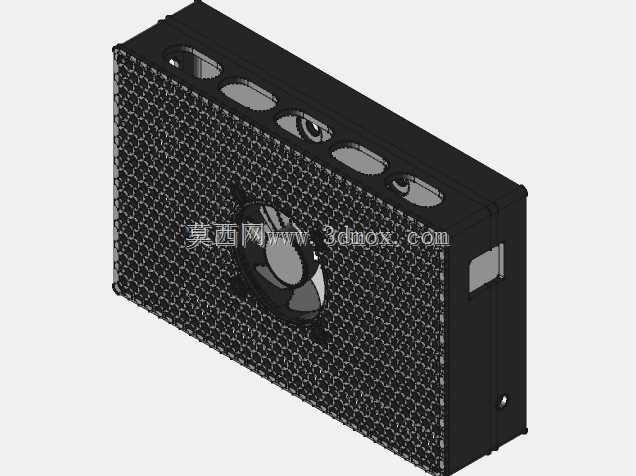

　　从功能特性来看，壳体采用上下扣合的分体式结构，主体侧壁做了全区域的网格镂空设计，这种设计并非单纯的外观考量，而是兼顾了被动散热与结构减重的双重需求——Sopine核心板在满负载运行时，主控芯片、内存颗粒会产生持续热量，密集的网格开孔可以让板卡表面与外界空气形成充分对流，无需额外加装散热风扇就能满足常规工况下的散热需求，同时网格结构相比整面实心侧壁，能在不降低结构抗形变能力的前提下，减少壳体整体重量，降低安装时的负载。壳体顶面预留了多组不同规格的开孔，分别对应核心板的外接接口、状态指示灯、功能按键的位置，开孔边缘做了微小的倒角处理，既可以避免安装时刮伤板卡上的贴片元件，也能让外接插头插入时拥有足够的对位余量，不会出现接口被壳体侧壁遮挡导致插头无法完全插合的问题。壳体侧面预留了嵌入式的固定卡槽，既可以通过配套的卡扣实现快速免螺丝拆装，也能适配标准的DIN导轨安装配件，满足不同部署场景的安装需求。

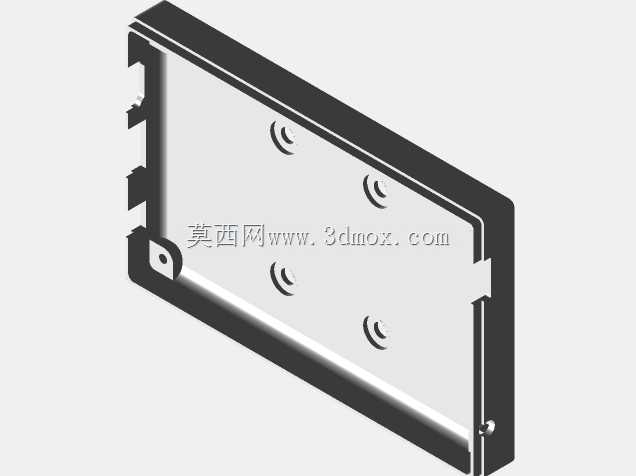

　　从设计思路层面，这款壳体的结构完全围绕Sopine核心板的硬件布局做匹配设计，建模阶段首先提取了核心板的PCB外轮廓、所有接口的突出高度、板上最高元件的高度参数，以此确定壳体的内部净空尺寸，确保板卡放入后不会出现元件顶壳的问题。上下壳体的扣合位置做了定位止口设计，扣合后不会出现横向错位，同时在对应PCB安装孔的位置，壳体内部设置了微小的支撑柱，支撑柱顶端的高度与PCB板厚匹配，安装时PCB可以直接卡在支撑柱上，无需额外加装铜柱就能实现板卡的悬空固定，避免PCB背面的焊点直接接触壳体造成短路。网格镂空的筋条宽度经过反复校核，既保证了手指按压时不会出现明显的结构凹陷，也不会因为筋条过宽遮挡散热通道，同时筋条的排布方向顺着板卡上主要发热元件的散热气流方向设置，能进一步提升空气流通的效率。壳体边角处做了小半径的圆角过渡，避免尖锐边角在安装调试过程中划伤操作人员，也能减少壳体受外力撞击时的应力集中，降低边角开裂的概率。

　　在外形尺寸与安装边界方面，壳体整体为长方体结构，长宽尺寸完全匹配Sopine核心板的PCB外轮廓，单边预留不超过1mm的装配间隙，既不会因为间隙过大导致板卡在壳体内晃动，也不会因为间隙过小造成装配困难。壳体的整体高度控制在刚好覆盖板上最高元件的尺寸，不会额外占用过多安装空间，适合在空间紧凑的小型设备内部部署。安装孔位的位置与标准嵌入式板卡的安装孔距兼容，除了配套Sopine核心板使用外，也可以通过加装薄型转接垫片，适配同尺寸规格的其他嵌入式核心板。壳体侧壁的接口开孔位置公差控制在0.2mm以内，确保外接HDMI、USB、电源等插头可以顺畅插拔，不会出现插头与壳体开孔剐蹭的问题。需要注意的是，这款壳体为被动散热设计，若应用在满负载长期运行的高温工况下，可在壳体内部对应主控芯片的位置预留导热贴安装空间，将芯片热量传导至壳体侧壁的筋条上，进一步提升散热能力，安装时需确保PCB与支撑柱完全贴合，避免板卡倾斜导致接口对位偏差。
