YX160Mag引擎端盖精密结构设计

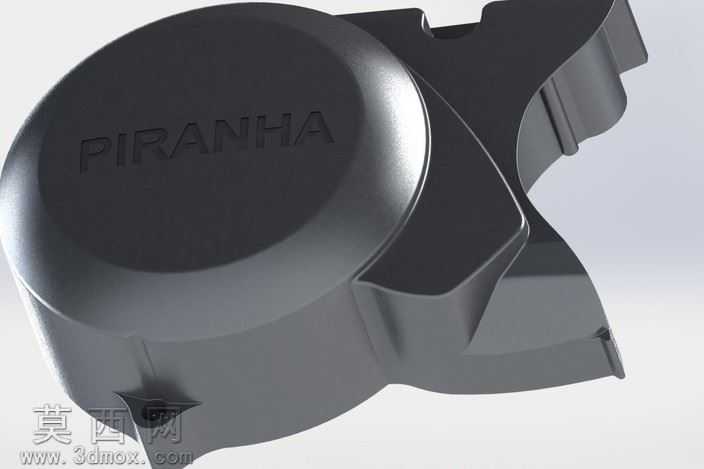

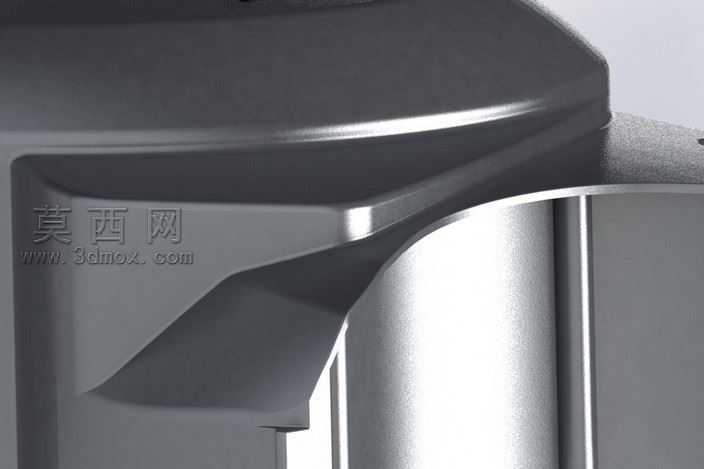

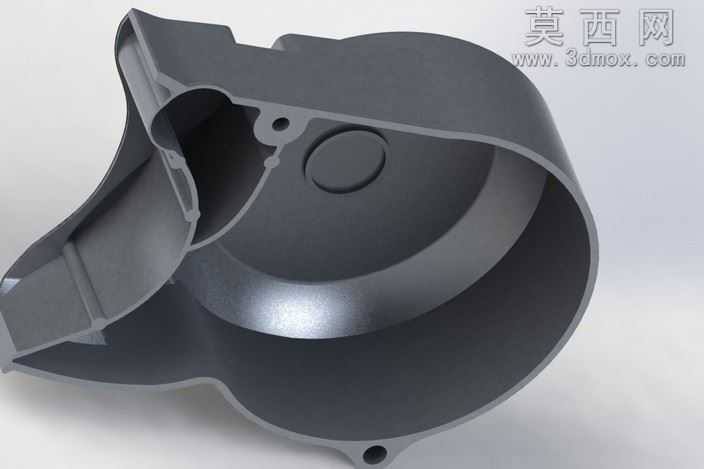

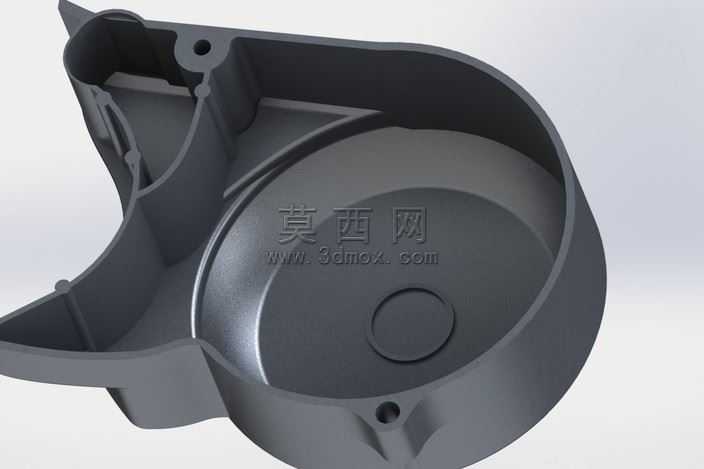

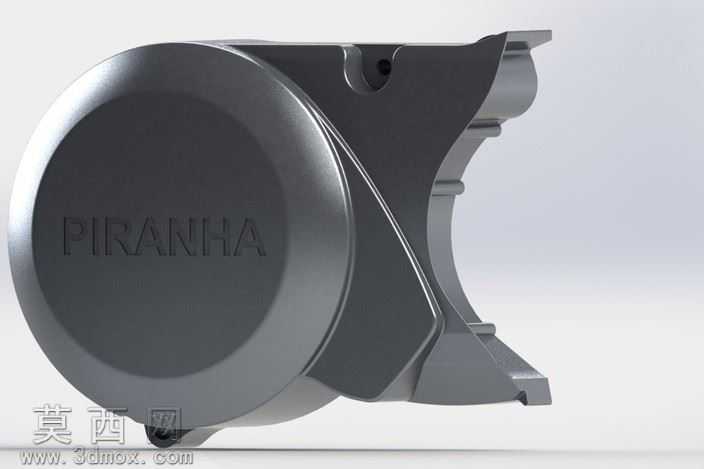

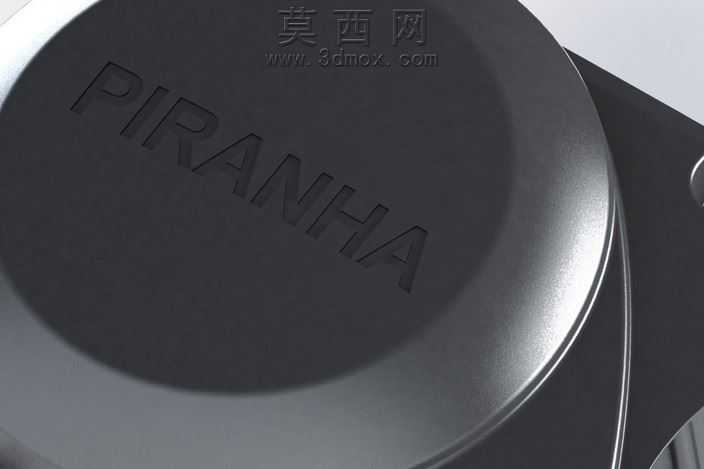

本作品为YX160动力单元配套的引擎端盖三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械零部件设计的公差配合规范与装配逻辑。建模初期先梳理端盖与引擎主体的装配定位基准，确定端盖的轴向定位面、周向止口尺寸以及安装孔位的分布参数，通过草图绘制勾勒端盖的圆形主体轮廓，结合拉伸、旋转、倒角、拔模等基础特征命令构建主体基体，针对端盖侧面的异形连接支耳结构，采用多草图放样与布尔运算结合的方式完成造型，确保支耳的弧度、厚度与安装贴合面完全匹配引擎壳体的对应接口。材质设置阶段选用压铸铝合金作为基础材质，通过调整材质球的金属度、粗糙度参数还原金属压铸件的细腻哑光质感，对端盖表面的品牌标识区域做单独的材质分层处理，模拟激光蚀刻标识的细微凹陷与光影差异，渲染阶段采用三点布光方案，主光源模拟工业展厅的冷白光突出金属表面的轮廓反光，辅助光源补全支耳、安装槽等暗部结构的细节，环境光添加微弱的环境反射贴图，让金属材质的质感更贴近真实工业零件的视觉效果。结构设计上，端盖主体采用等厚加强的圆盘结构，边缘设置加厚的止口唇边保证与引擎壳体装配后的密封性能，侧面的三个连接支耳分别对应引擎壳体的安装点位，每个支耳上预留的安装沉孔深度与孔径经过参数校核，确保装配时螺栓能够完全沉入不突出表面，端盖内侧设置有对应引擎内部飞轮、轴件的避让空腔，空腔内壁的加强筋布局经过结构优化，在保证端盖整体结构强度的同时尽可能降低零件自重，避免引擎运转过程中产生额外的振动负载。设计过程中同步完成了装配干涉检查，将端盖模型与同系列的引擎组件模型进行虚拟装配，验证止口配合间隙、安装孔同轴度等关键装配参数，确保模型可直接用于后续的工程图导出、3D打印样件验证或者压铸模具开模参考，整体模型的曲面连续性达到G2级别，所有棱角处都做了符合工业生产要求的倒角处理，不存在尖锐边角或者破面、重叠面等建模缺陷，完整还原了该款引擎端盖的工业设计细节与结构特性。
