啮合齿轮组装配动画演示三维结构

　　这套啮合齿轮组的装配动画结构，核心服务于机械传动系统的运动验证环节，在小型输送设备、轻工包装机械、台式实验装置的动力传递单元中应用广泛。日常做结构方案评审时，很多传动卡滞、啮合干涉的问题，靠静态二维图纸很难提前排查，这类可逐帧演示装配关系与运动过程的结构，能帮设计团队在开模、加工前就把装配逻辑捋顺，避免后续实物装配出现轴孔错位、齿面顶死的问题。

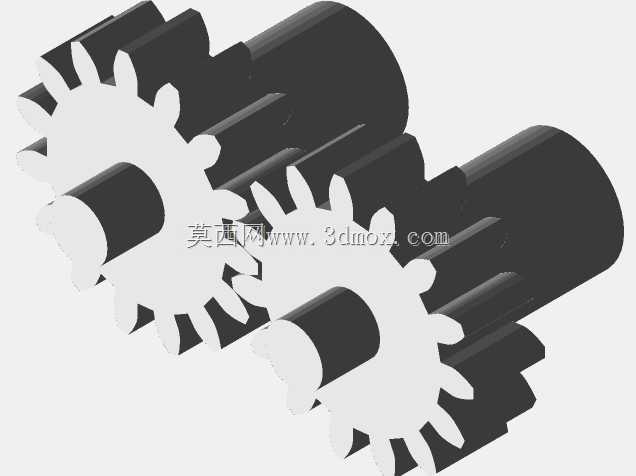

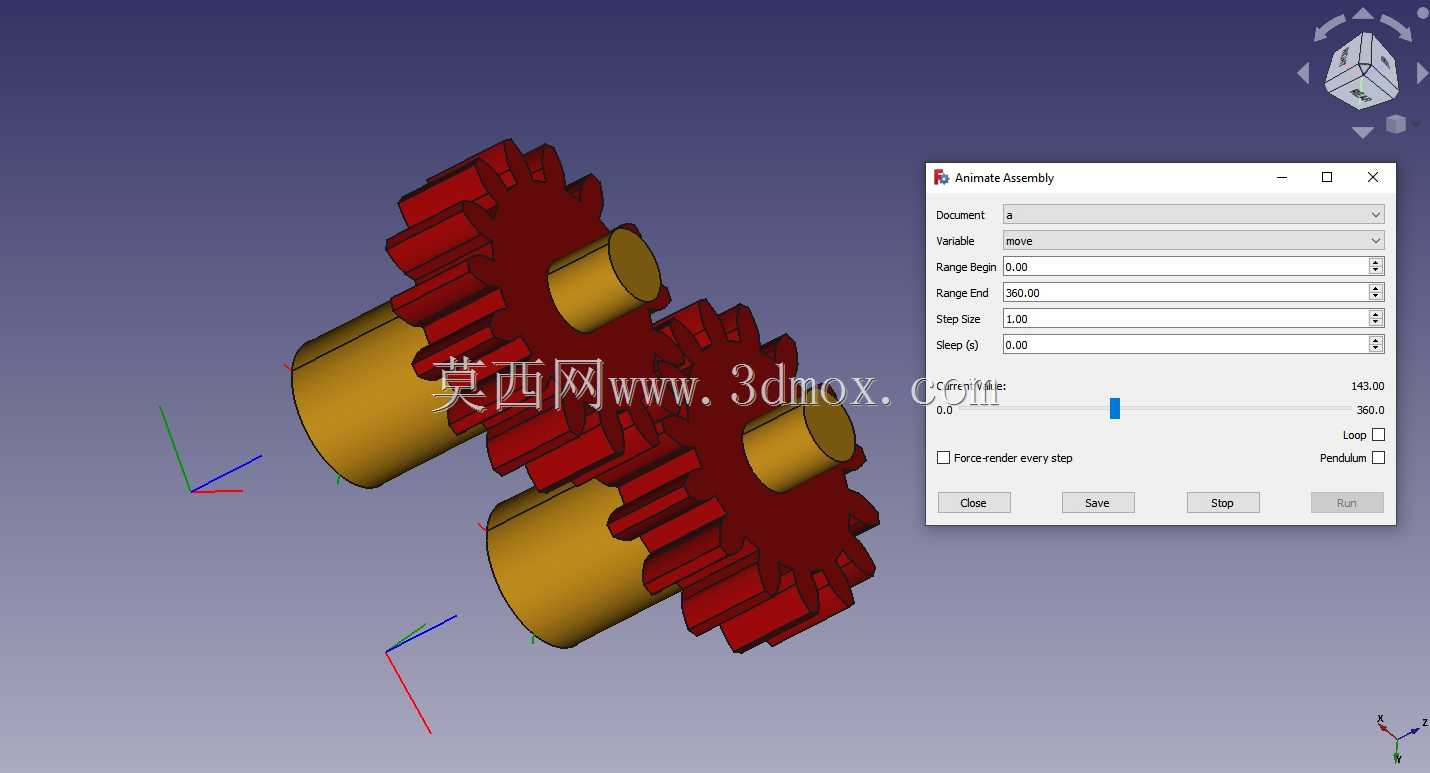

　　从功能特性来看，这套结构采用直齿圆柱齿轮啮合形式，两个齿轮分别配套同轴心的传动轴段，齿形参数按照标准模数匹配设计，啮合侧隙控制在常规传动允许的合理区间，既不会因为侧隙过大造成传动回程误差，也不会因为侧隙过小导致运转卡滞、齿面异常磨损。动画演示过程中可以清晰看到齿轮从初始装配位置到进入啮合状态的完整过程，包括轴段与齿轮内孔的同轴度配合关系、两个齿轮的中心距边界、齿面接触的动态轨迹，这些细节在静态装配图里很难直观呈现，对于刚接触传动结构设计的新人来说，能快速理解齿轮啮合的空间位置要求。

　　设计思路上，这套结构优先考虑了装配工艺的合理性，齿轮内孔与轴段采用基孔制间隙配合，装配时无需额外加热或压装工具，手动即可完成对位装配，适合小批量设备的快速组装调试需求。齿轮的齿宽、轴段的伸出长度都做了边界约束，齿宽略大于常规同模数齿轮的最小设计值，保证齿面接触面积足够传递额定扭矩，同时不会因为齿宽过大造成不必要的材料浪费；轴段的伸出长度预留了标准联轴器的安装空间，不需要额外做轴端改造就能直接对接动力输入端与负载端，减少二次加工的工序。

　　从安装边界来看，两个齿轮的中心距是整套结构的核心安装尺寸，安装时需要严格保证两轴的平行度，平行度误差超过允许值时，会出现齿面偏载、局部磨损加剧的问题，动画演示里特意把轴段的空间位置做了可视化标注，能让装配人员直观看到两轴的平行度要求。齿轮的齿顶圆直径、轴段的直径都做了统一的尺寸规范，适配常规的轴承座安装孔位，不需要重新设计安装基座就能直接替换原有设备里的同规格齿轮传动组，降低设备改造的设计成本。

　　在实际设备调试场景中，这类装配动画结构还能用来指导一线装配人员的作业流程，明确先装哪根轴、齿轮对位的角度要求、啮合间隙的检查位置，避免因为装配顺序错误导致齿轮磕碰、轴段变形。很多时候车间装配出现的传动异响问题，追根溯源都是装配时齿轮对位偏差、中心距超差导致的，有了直观的运动演示结构，装配人员能快速理解设计意图，减少装配失误带来的返工成本。另外在做设备维护培训时，这套结构也能用来演示齿轮磨损后的更换流程，明确拆卸顺序、安装对位标记，帮助维护人员快速完成易损件更换，缩短设备停机维护的时间。

　　齿形设计上采用了标准渐开线齿廓，保证传动过程中传动比恒定，运转过程中不会出现转速波动，适合对传动平稳性有一定要求的中低速传动场景。轴段与齿轮的连接采用平键周向固定，键槽的位置做了对称度约束，保证扭矩传递过程中受力均匀，不会出现键槽侧壁压溃的问题。齿轮端面与轴肩的贴合面做了平面度要求，装配后齿轮不会出现轴向窜动，不需要额外加装轴向固定挡圈就能满足轴向定位要求，简化了整体结构的零件数量，降低整体装配的复杂度。
