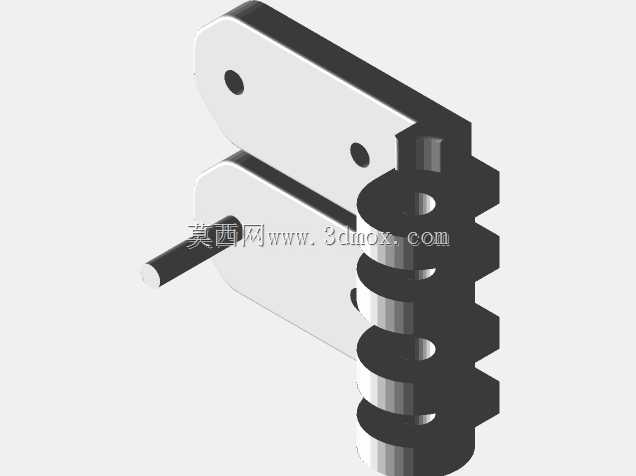

180度开合对接式铰链结构设计

　　在各类需要实现两部件间定角度转动连接的机械结构、工装治具、小型设备舱门、可拆卸式防护挡板场景中，这类可实现180度完全展平的对接铰链是非常常用的铰接连接件。不同于常见的90度开合柜门合页，该结构的转动行程覆盖0度到180度区间，当铰链完全打开时，两个安装页片可以处于同一平面，不会出现页片间的凸起干涉，能够满足需要两连接面完全展平、无台阶错位的使用需求。

　　从结构设计逻辑来看，该铰链采用多段式轴套叠合的铰接方式，两个页片分别延伸出交错排布的轴套段，中心穿入圆柱销轴作为转动轴心，这种交错叠合的轴套设计相比单段轴套结构，能够大幅提升铰接部位的抗剪切能力，在承受径向载荷时，力会分散到多段轴套的接触面上，避免单段轴套受力集中出现断裂变形的问题。页片上预留的安装孔为沉孔设计，安装时紧固件头部可以完全沉入页片平面内，不会在页片表面形成凸起，保证两个页片在180度展平状态下能够完全贴合，不会被紧固件头部顶起产生间隙。

　　实际选型应用时，需要重点关注几个安装边界参数：首先是销轴的直径参数，这直接决定了铰链的最大承载扭矩，销轴直径越大，能够承受的转动载荷越高，适合连接重量更大的部件；其次是页片的厚度与轴套的轴向总长度，轴套总长度越长，铰接部位的抗侧向倾覆能力越强，在连接存在侧向力的部件时不容易出现卡滞、松旷的问题；另外两个页片上安装孔的孔位间距需要和被连接件的安装孔位完全匹配，避免出现安装错位导致的装配应力，长期受装配应力作用会导致销轴磨损加快，铰链转动顺畅度下降。

　　在不同的应用场景中，该铰链的适配性也有差异：用在小型设备的检修舱门上时，180度的开合角度可以让舱门完全贴靠在设备侧壁上，不会占用舱门前方的操作空间，检修作业时不会被半开的舱门磕碰；用在折叠式工装平台的连接部位时，完全展平后两个页片处于同一平面，能够保证平台台面的平整度，不会在铰接位置出现凸起或凹陷，放置工件时不会出现卡滞、倾斜的问题；用在可拆卸式防护挡板的连接结构中时，抽出中心销轴就可以快速分离两个页片，实现挡板的快速拆卸，不需要额外拆解紧固件，日常维护清理的效率更高。

　　设计建模过程中，需要重点处理轴套与销轴的配合间隙，间隙过小会导致转动阻力过大，甚至出现锈死、卡滞的问题，间隙过大则会导致两个连接部件之间存在旷量，定位精度不足，长期使用后磨损量会快速上升。通常根据使用场景的不同，转动配合的间隙控制在0.02mm到0.1mm区间，有频繁转动需求的场景可以适当放大间隙，配合固体润滑涂层降低磨损，仅需要偶尔开合调整的静态连接场景可以适当缩小间隙，提升连接刚性。另外轴套的端面需要做微小的倒角处理，避免装配时锐角切口刮伤销轴表面，也能减少转动过程中端面的摩擦阻力。页片与轴套的连接部位做了圆弧过渡处理，避免应力集中，在承受大载荷冲击时，过渡位置不会因为应力集中出现开裂问题。

　　安装使用时需要注意，两个页片的安装面需要保证平面度，若安装面存在凸起或倾斜，会导致铰链装配后存在附加应力，转动时出现卡顿，长期使用会出现页片变形的问题。销轴的装配建议采用间隙配合加端部限位的方式，既保证销轴可以顺利穿入轴套，又能避免使用过程中销轴轴向窜动脱出，不需要额外做焊接或者点胶固定，方便后期维护更换。对于存在户外使用需求的场景，该结构可以通过更换销轴材质、增加表面防锈处理的方式提升耐候性，不需要改动整体结构尺寸，适配性较强。
