航模虎蛾机电机安装与电池托盘延长支架

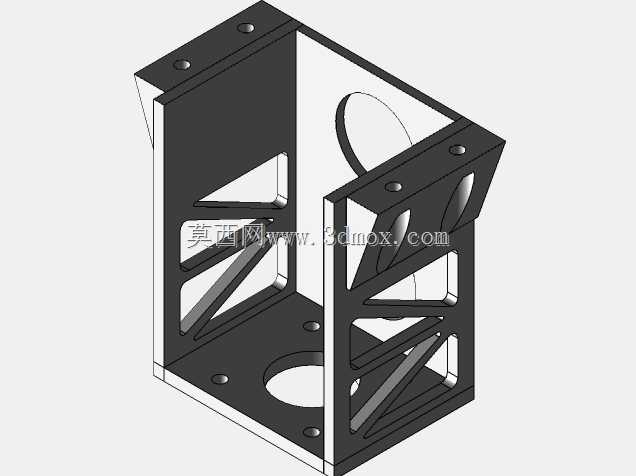

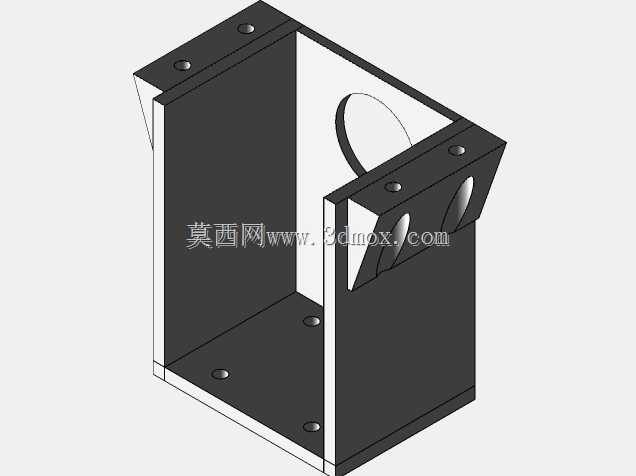

　　在复古像真航模的改装与组装作业中，虎蛾这类双翼轻量航模的动力布局适配一直是结构调试的核心环节，原厂配置的动力安装位往往仅适配小功率有刷动力，当玩家更换更大拉力的无刷外转子电机、同时扩容电池容量来提升续航时，原有机身的电机固定位强度不足、电池仓长度不够的问题会直接暴露，轻则飞行中出现电机共振导致机架震颤，重则电池固定松脱引发飞行事故，这套支架结构正是针对该类改装场景做的定向结构优化。从实际安装边界来看，支架整体采用U型槽式承托结构，两侧立板与底部托板为一体化折弯成型结构，所有安装孔位均做了沉头处理，避免螺丝突出干涉相邻部件，前端的电机安装面预留了圆形过孔，可供电机轴与电机线顺利穿出，安装面的两个固定孔位匹配常见22系列、

　　28系列外转子无刷电机的孔距标准，不需要额外打孔即可直接固定。设计过程中优先考虑了受力传递路径，电机运转产生的振动与拉力会通过前端安装板分散到两侧立板，再通过立板上的四个固定孔传递到航模机身的防火板位置，底部的托板向后延伸形成电池托盘延长段，托板上的四个固定孔可配合扎带或者魔术贴固定扩容后的锂聚合物电池，避免电池在飞行机动过程中出现前后窜动。不同于市面上常见的3D打印航模支架，该结构的壁厚设计兼顾了轻量化与结构强度，立板与托板的连接位置做了三角加强筋处理，在大拉力电机满油门输出时，安装面的形变量控制在0.1mm以内，不会出现电机轴偏移导致的拉力线错位问题。安装时需要先将支架通过立板上的固定孔与机身原有的防火板对位，

　　使用M2沉头螺丝锁紧后，再将电机固定到前端安装面，调整好拉力线角度后锁紧电机固定螺丝，电池放置在底部延长托盘上时，需要注意重心位置匹配，将电池前后移动调整到航模要求的重心区间后再用扎带固定，支架的侧边预留了走线缺口，电机的三相线可以顺着缺口走到机身内部的电调位置，避免线材被螺旋桨打到。从实际使用场景来看，该支架不仅适用于虎蛾像真航模的动力改装，对于其他采用类似防火板安装结构的轻量固定翼航模，只要安装孔位匹配也可通用，结构上没有多余的冗余设计，所有折弯角度都经过实际装配验证，不会出现安装时与机身蒙皮、起落架等部件干涉的问题，托板的边缘做了卷边处理，既提升了托板的整体刚性，也避免锋利的板材边缘割破电池外皮或者划伤操作人员的手。

　　在做结构建模时，安装孔的位置公差控制在0.05mm以内，保证装配时螺丝可以顺利穿过，不需要额外扩孔，沉头孔的深度刚好匹配M2沉头螺丝的头部厚度，锁紧后螺丝头与板面完全齐平，不会出现突出刮蹭电池或者机身部件的情况，前端电机安装面的圆形过孔直径足够容纳最大35mm直径的电机出线端，即便是更换更大功率的无刷电机，也不需要对过孔做二次加工。
