辉光管测试仪配套火花管防护壳体结构

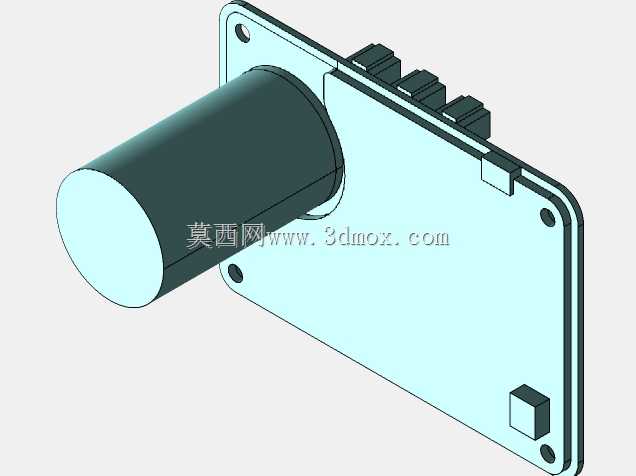

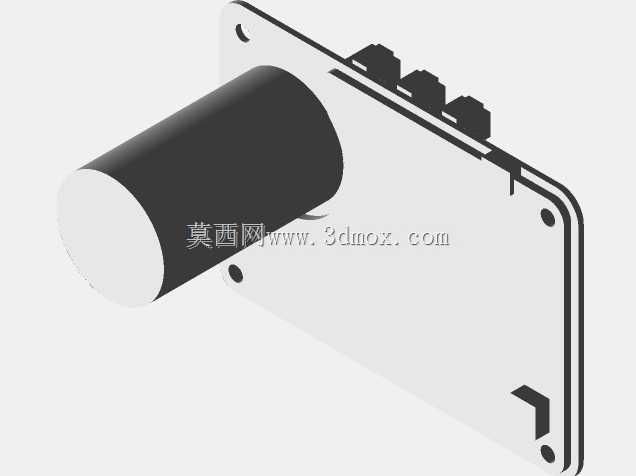

　　在复古数码显示设备的研发与测试场景中，辉光管相关测试仪器的核心元器件防护一直是结构设计的重点环节，本次涉及的火花管壳体，正是为NIXIE管治疗仪、辉光管测试仪这类设备配套的核心防护结构件，主要承担火花管的定位安装、外围防护以及设备内部空间布局适配的作用。从实际应用场景来看，这类壳体多用于桌面级辉光管测试工装、小型复古数码显示治疗设备的内部，需要在有限的设备腔体空间内完成火花管的固定，同时规避周边电路、其他元器件与火花管的干涉，还要为火花管的引脚走线预留足够的空间，避免高压走线与壳体金属部分接触引发的短路风险。从功能特性上看，该壳体采用半包围式的结构设计，一端预留了精准的圆柱型安装孔位，刚好适配火花管的圆柱型管身，

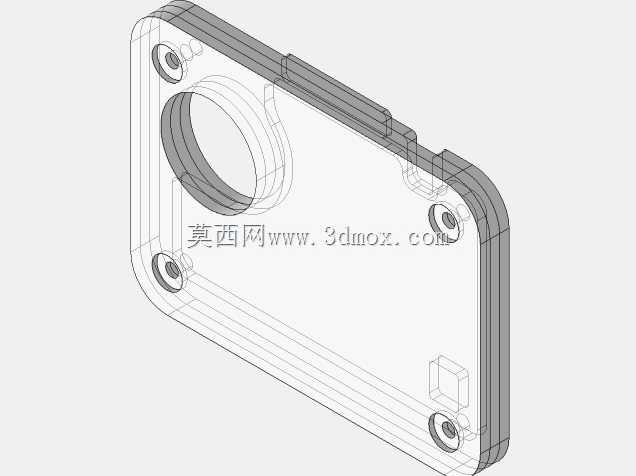

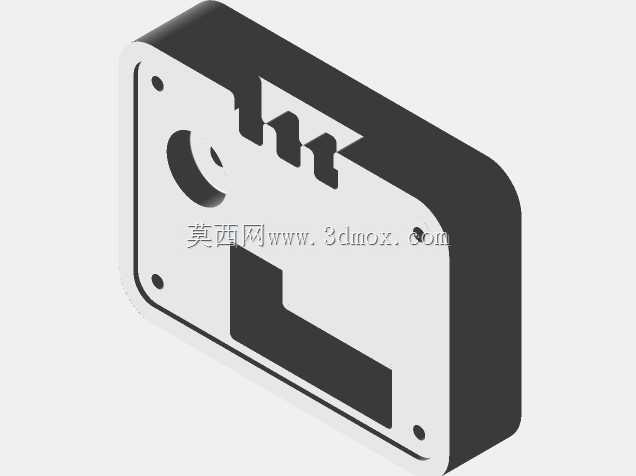

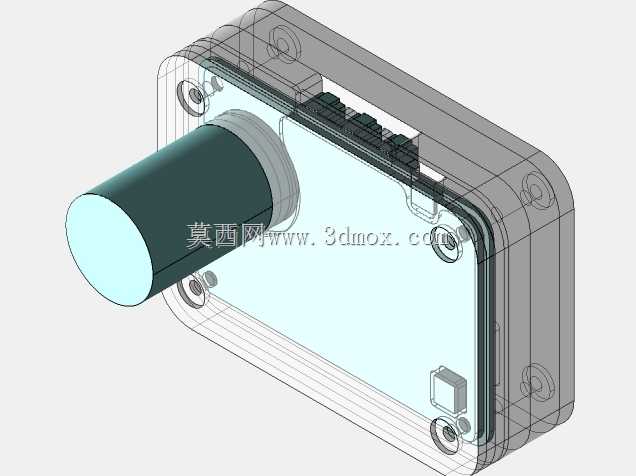

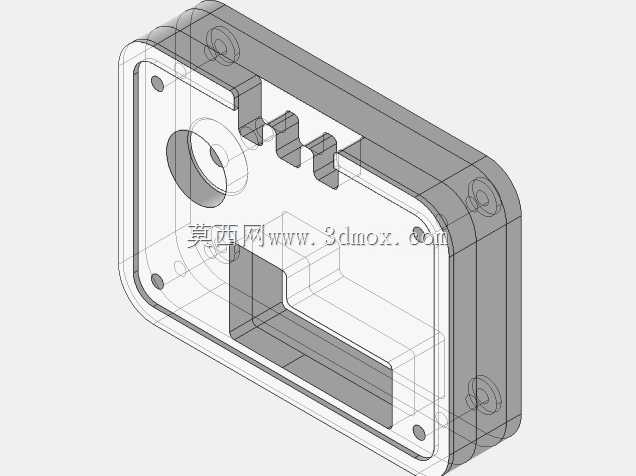

　　孔位内壁做了微小的倒角处理，既可以在装配时引导火花管顺利插入，也能避免硬边刮伤火花管的玻璃外壁；壳体主体为扁平的盒状结构，边缘设置了四个对称的沉头安装孔，可通过M2规格的螺丝直接固定在设备的内部PCB板或者塑料安装支架上，沉头孔的深度经过精准核算，螺丝锁紧后端面不会突出壳体表面，不会和上层的设备盖板产生干涉。设计思路上，这款壳体没有采用完全封闭的结构，而是在对应火花管散热的区域做了局部的镂空减薄处理，既可以减轻壳体自身的重量，也能为火花管工作时产生的微量热量提供散逸通道，同时半透明的壳体材质（从三维模型的线框透视图可以看出设计阶段预留的材质适配空间）可以让调试人员直观观察到内部火花管的工作状态，

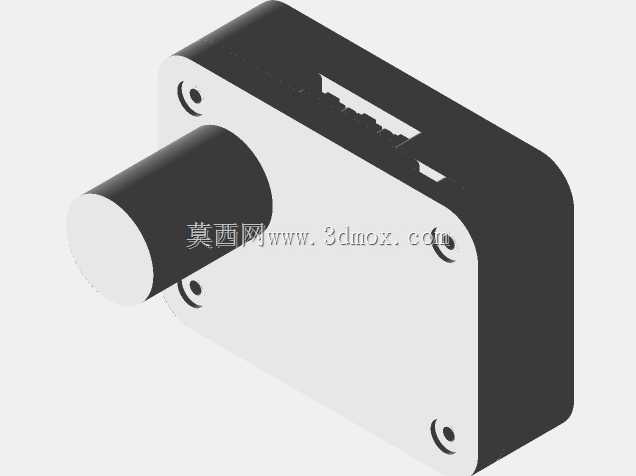

　　不需要拆开设备外壳就能判断火花管是否正常起辉，大幅提升设备调试和后期维护的效率。从安装边界尺寸来看，壳体主体的扁平部分长宽尺寸控制在60mm*40mm范围内，整体厚度不超过15mm，突出的圆柱管套部分长度为28mm，外径16mm，这个尺寸刚好适配常规小型辉光管测试设备的内部安装空间，不会占用过多的PCB板面积，给周边的高压驱动电路、电容电阻元器件预留了足够的布局空间；圆柱管套的内孔直径为12mm，适配市面上主流的同规格火花管管身尺寸，公差控制在±0.1mm范围内，既不会因为间隙过小导致装配困难，也不会因为间隙过大造成火花管安装后出现晃动偏移。在结构细节处理上，壳体内部对应火花管引脚的位置做了走线导向槽，

　　引脚可以顺着导向槽延伸到下方的PCB焊盘位置，避免装配时引脚弯折角度过大出现断裂；壳体的所有外边缘都做了R0.5的圆角处理，没有尖锐的棱角，既可以避免装配时划伤操作人员的手部，也能减少应力集中，提升壳体注塑成型后的结构强度，避免安装锁紧时出现边角开裂的问题。另外，壳体和设备盖板接触的表面做了0.2mm的余量设计，装配时可以根据实际需求粘贴薄型导电泡棉，实现壳体和设备接地端的导通，起到电磁屏蔽的作用，减少火花管工作时产生的高压脉冲对周边数码电路、信号采集模块的电磁干扰，提升整个测试设备的工作稳定性。对于结构设计从业者来说，这类小型元器件防护壳体的设计核心不在于复杂的曲面造型，而在于对安装公差、装配流程、实际使用场景的精准把控，每一个孔位的位置、每一处壁厚的选择、每一个倒角的大小，都需要结合实际元器件的尺寸、装配的工艺要求、后期维护的便利性来综合考量，这款火花管壳体的设计就很好地平衡了防护功能、安装便利性、空间利用率三者的关系，既满足了火花管的安装防护需求，也适配了整套辉光管测试设备的内部布局要求，可直接用于同类设备的结构设计参考，也可根据实际安装需求对安装孔位、管套尺寸做参数化调整，适配不同规格的火花管安装使用。
