L10A充电器模块控制箱体结构设计

　　在小型储能、便携电源以及低压直流供电配套场景中，独立的充电控制模块需要可靠的壳体承载内部电路板、接线端子与显示交互组件，这款L10A规格的充电器模块箱体，正是针对这类嵌入式安装需求完成的结构设计。日常在桌面式电源调试台、小型设备内置充电仓、DIY储能装置改装场景里，这类模块箱需要同时兼顾内部器件防护、外部操作便捷性与安装适配性，设计过程中需要平衡多维度的工程需求。

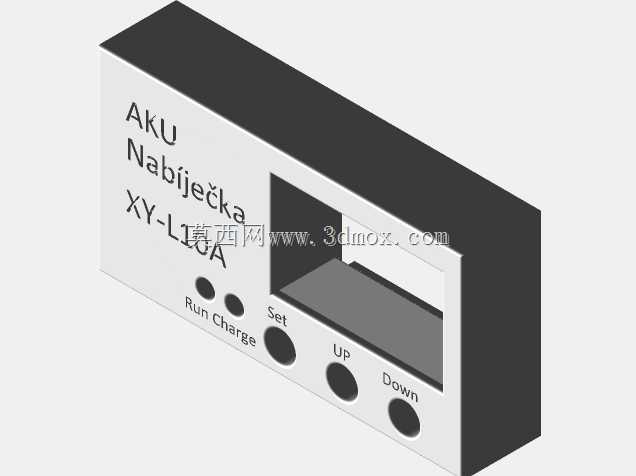

　　从功能特性来看，箱体正面预留了矩形显示屏开窗，可直接嵌入对应尺寸的数码显示段码屏，用于实时显示充电电压、电流、充电进度等运行参数，开窗边缘做了限位台阶设计，屏幕装配后可通过侧边卡扣或者点胶固定，避免运输或使用过程中出现移位。面板下方的操作区域做了分区布局，Run与Charge状态指示灯开孔位于左侧，对应内部电路板上的两颗贴片LED，装配后指示灯光线可直接透出，无需额外导光件，降低物料成本；右侧依次设置Set功能设置按键、UP参数上调按键、Down参数下调按键，每个按键开孔都做了0.2mm的公差余量，适配常用的66轻触开关，按键帽装配后不会出现卡滞，按压行程清晰，操作反馈明确。

　　设计思路上，整体采用长方体一体式壳体结构，主体壁厚均匀设置为2mm，既保证壳体的结构强度，避免安装受力时出现开裂变形，也能在注塑成型时保证料流填充顺畅，减少缩痕、缺料等工艺缺陷。壳体正面的面板区域做了0.5mm的下沉台阶，可粘贴丝印好的PVC面膜，覆盖按键与显示屏的装配缝隙，同时标注各按键、指示灯的功能标识，提升整机外观的整洁度。壳体侧面预留了接线端子的避让缺口，内部设置了四个M3的铜柱预埋位，可直接固定对应的充电控制电路板，电路板装配后与壳体内壁保留1mm的安全间隙，避免元器件与壳体接触造成短路风险。

　　关于安装边界与外形尺寸，这款模块箱的宽度适配标准的导轨安装卡槽间距，也支持螺丝固定式安装，壳体背部设计了两个对称的安装挂耳，挂耳上预留φ4.2的安装孔，可通过M4螺丝直接固定在设备内部的安装板上，安装孔中心距与市面主流10A充电模块的安装尺寸完全兼容，替换旧款模块时无需重新打孔调整安装位。壳体的深度控制在60mm以内，内部可容纳尺寸为5080mm的标准控制板，同时预留出接线空间，方便输入输出电源线的走线与固定，避免线缆挤压到电路板上的元器件。壳体的边角处做了R2的圆角过渡，既避免装配时划伤操作人员，也能减少注塑过程中的应力集中，提升壳体的抗冲击性能。

　　在实际应用中，这类模块箱可直接适配10A规格的铅酸电池、锂电池充电控制板，广泛用于小型电动车车载充电、户外储能电源内置充电模块、通讯基站备用电源充电单元等场景，壳体的防护等级可达到IP30，能够阻挡日常环境中的灰尘侵入，同时避免人手误触内部带电部件，满足常规室内设备的使用安全要求。面板上的文字标识区域预留了足够的空间，可根据不同的充电参数要求印制对应的规格标识，无需修改壳体模具即可适配不同参数的同尺寸充电板，具备较好的通用性。设计过程中还考虑了散热需求，壳体的上下两侧预留了细密的散热格栅开孔，开孔位置对应电路板上的发热器件位置，工作时产生的热量可通过自然对流排出，避免内部温度过高影响元器件使用寿命，格栅开孔的宽度设置为1.5mm，既保证通风散热效果，也能阻挡较大的异物进入壳体内部。
