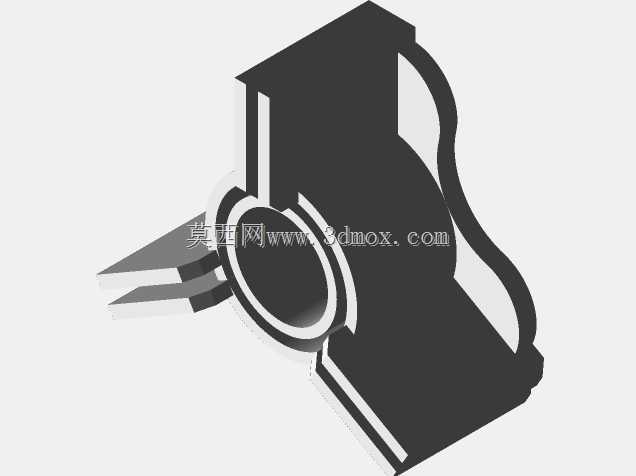

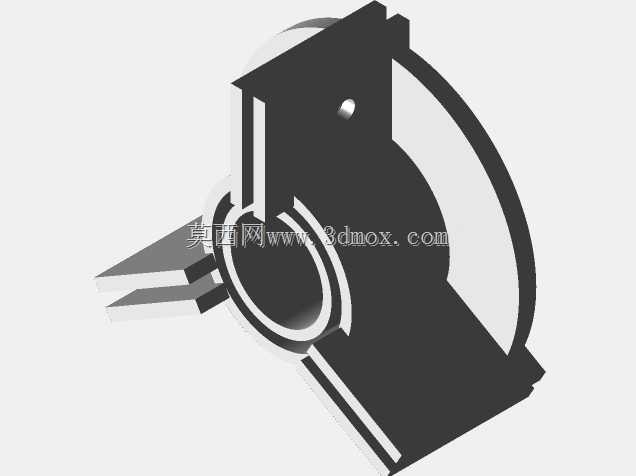

22mm管道配套飞蛾陷阱叶片固定支架

　　在农林业虫害物理防治、仓储区域飞蛾诱捕设备的结构设计中，这类适配22mm管径的叶片固定支架，是Heath型飞蛾陷阱核心的承载构件，直接决定了诱捕叶片的安装稳定性与诱捕效果的持续性。不同于常规民用捕虫设备的简易卡扣结构，该支架需要适配管道螺旋缠绕LED光源的布设逻辑，既要为诱捕叶片提供可靠的安装基准，还要预留足够的气流与飞蛾通行空间，避免结构遮挡导致诱捕范围缩减。

　　从实际使用场景来看，这类支架成对安装在22mm规格管道的两端，管道外壁螺旋缠绕的LED光源会在夜间发出特定波段的光线，吸引趋光性飞蛾靠近，而固定在支架上的诱捕叶片会形成导向通道，将靠近光源的飞蛾引导至陷阱内部的收集区域。设计过程中首先要匹配22mm管道的外径公差，支架的环形套接部位采用单侧开口的卡合结构，不需要额外紧固件即可完成与管道的快速装配，同时预留0.2mm的装配间隙，适配不同批次PVC或金属管道的外径偏差，避免过盈装配导致管道变形，或是间隙过大造成支架沿管道轴向滑动。

　　支架的叶片安装部位采用平面延伸的悬臂结构，安装面距离管道底座孔位的垂直高度严格控制在40mm，这个尺寸是经过多轮诱捕效果验证得出的最优值：高度过低会导致叶片遮挡LED光源的照射角度，缩小有效诱捕范围；高度过高则会让叶片与光源的距离过远，无法形成连续的导向通道，飞蛾容易在靠近光源的过程中偏离导向路径。叶片本身的固定方式采用插槽式设计，不需要粘接或螺丝固定，既可以适配亚克力板材切割的硬质叶片，也能支撑硬纸板裁切的一次性叶片，用户可以根据使用场景的成本需求灵活选择叶片材质，支架本身采用耐候性塑料材质注塑成型，能够在户外露天环境下长期使用，不会因为温湿度变化出现脆裂或变形。

　　结构细节上，支架的环形套接部位设置了一圈定位凸棱，装配时凸棱会卡入管道外壁预设的定位环槽内，彻底限制支架的周向转动，保证两侧支架的叶片安装面处于同一水平面上，避免叶片安装后出现倾斜，导致导向通道出现缝隙让飞蛾逃脱。支架的边角位置全部做了R2以上的圆角处理，一方面是避免装配过程中尖锐边角划伤操作人员，另一方面也能减少户外使用时的应力集中，防止大风天气下支架出现边角断裂的问题。考虑到这类陷阱通常在傍晚到夜间时段工作，此时多数鸟类已经停止活动归巢休息，不会出现误捕益鸟的问题，支架的结构设计也没有设置针对大型飞虫的拦截结构，只需要保证小型趋光飞蛾能够顺着叶片进入陷阱即可。

　　从建模逻辑来看，该支架的三维建模首先以22mm管道的中心轴线为装配基准，先绘制环形套接部位的截面轮廓，拉伸生成基础套接结构后，再偏移40mm的基准高度绘制叶片安装悬臂的轮廓，通过布尔运算合并两个主体结构后，在套接部位加工定位凸棱与安装开口，最后对所有锐边做圆角过渡处理。建模过程中需要严格控制各个安装面的平面度公差，保证叶片安装后不会出现翘曲，同时环形套接部位的圆度公差控制在0.1mm以内，确保与管道的装配贴合度均匀，不会出现局部应力集中的问题。对于需要自行加工支架的用户来说，该结构既可以采用3D打印快速制作小批量样机，也可以直接开模进行注塑量产，结构本身没有倒扣等复杂脱模结构，模具设计难度低，量产成本可控。

　　在实际设备组装过程中，只需要先将LED灯带螺旋缠绕在22mm管道的外壁，确认灯带布设均匀无遮挡后，将两个支架从管道两端卡入，推到定位环槽位置确认卡合到位，再将裁切好的叶片插入支架的插槽内，调整叶片角度形成连续的锥形导向通道，即可完成陷阱核心部件的组装。后续维护过程中，如果叶片出现粘虫过多损坏的情况，只需要直接抽出旧叶片更换新的即可，不需要拆卸支架本身，大幅降低了户外设备的维护成本与操作难度。
