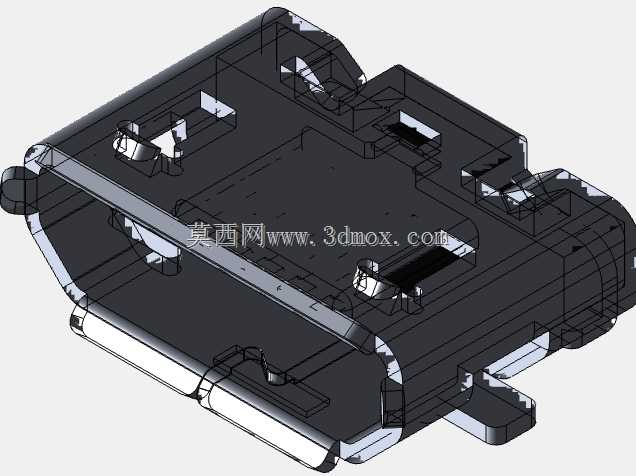

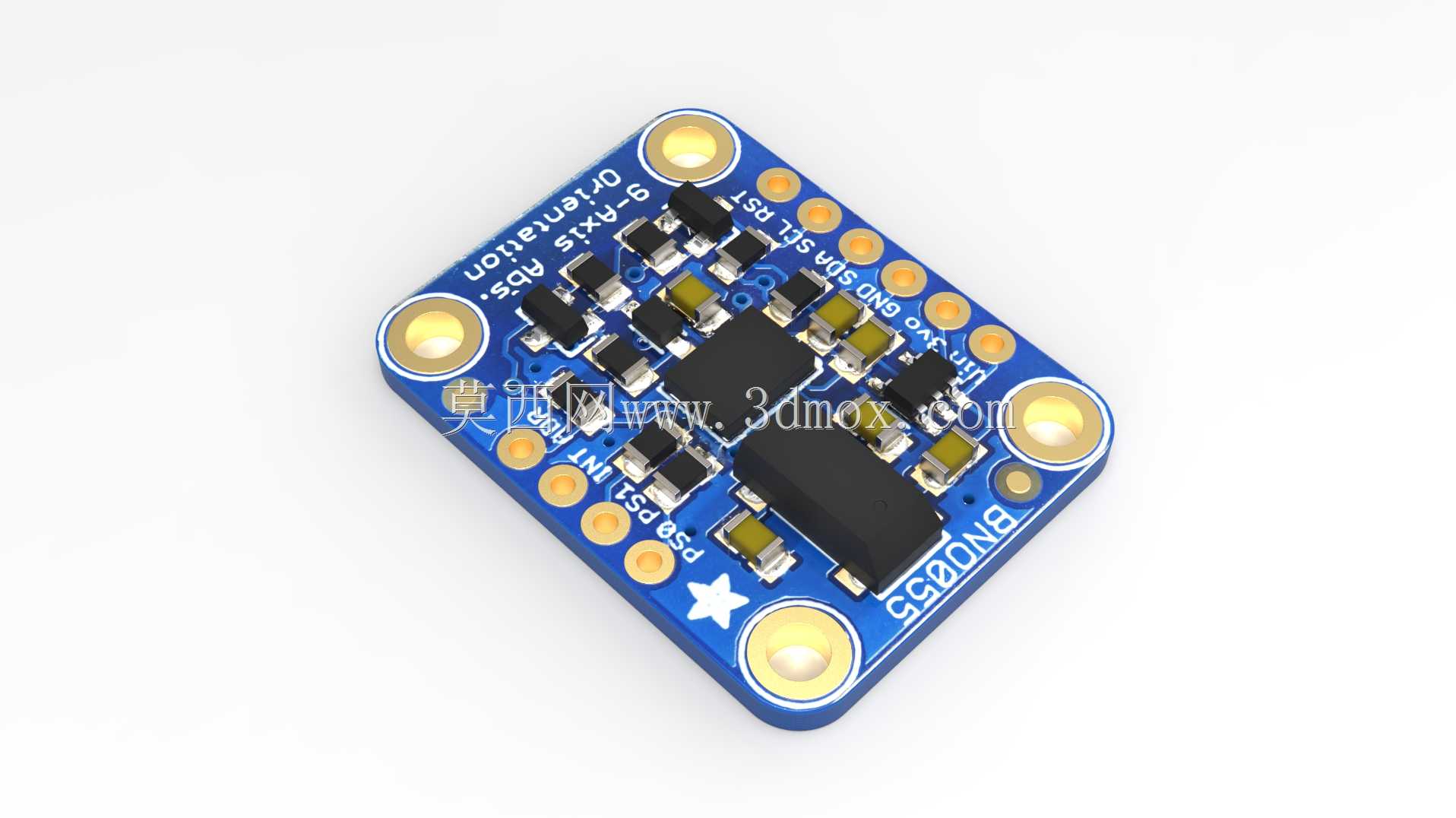

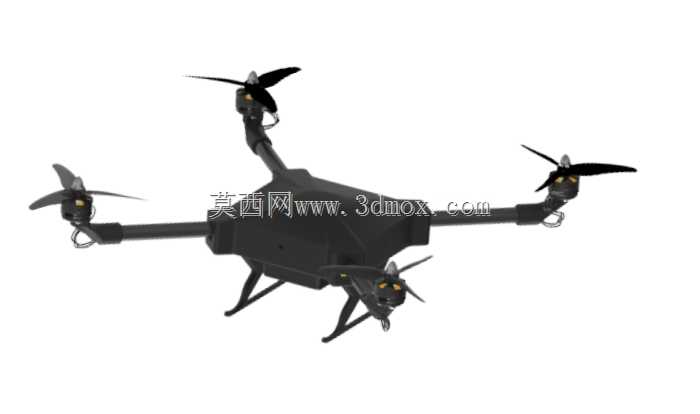

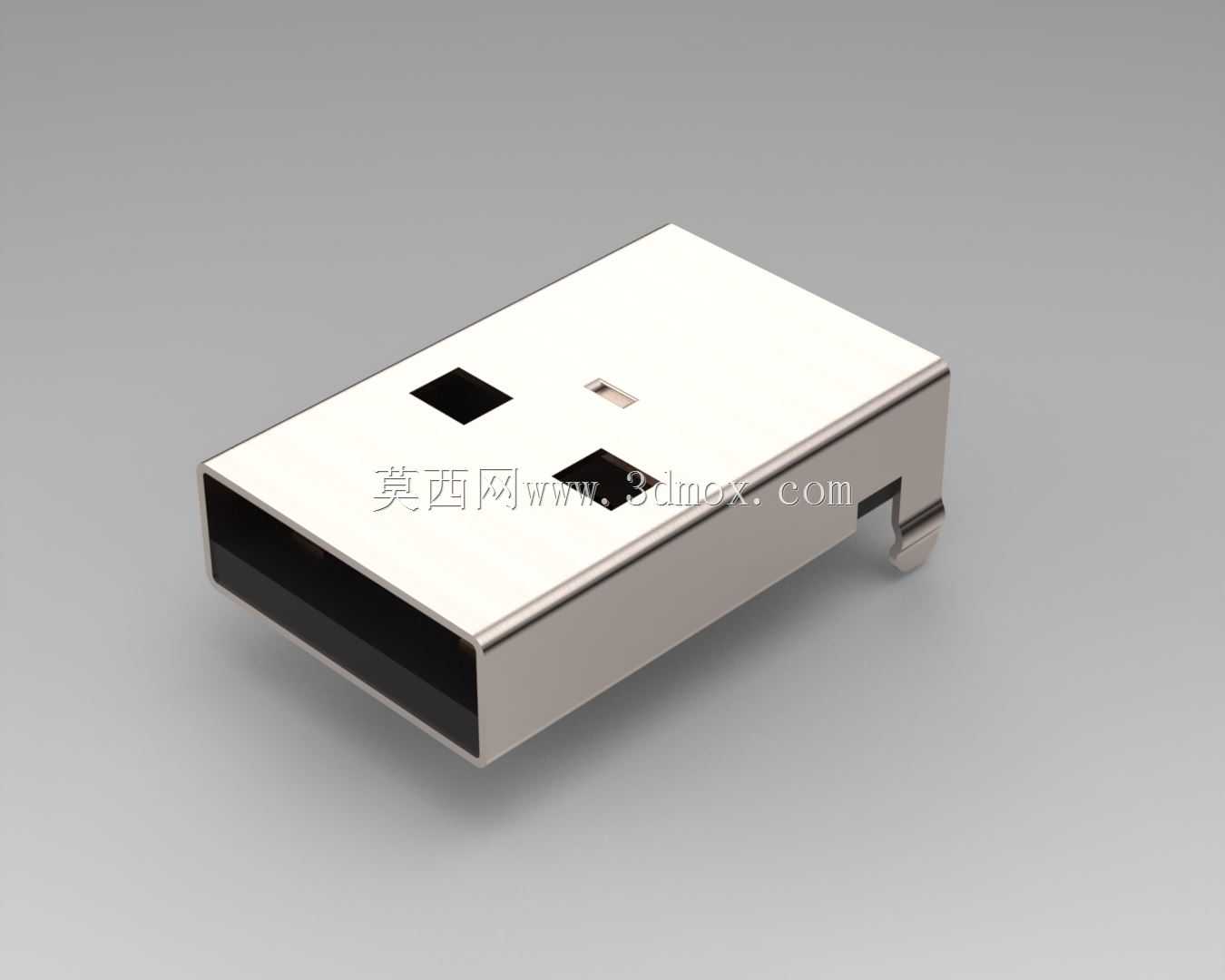

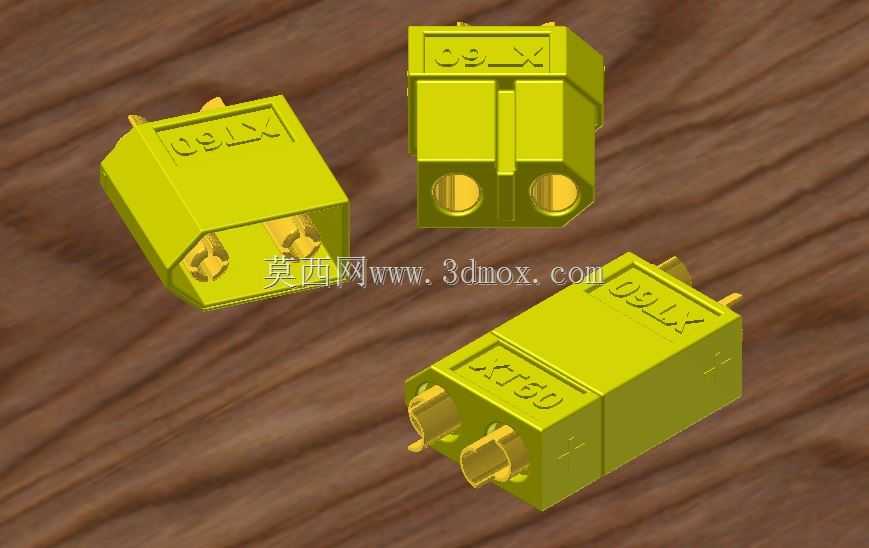

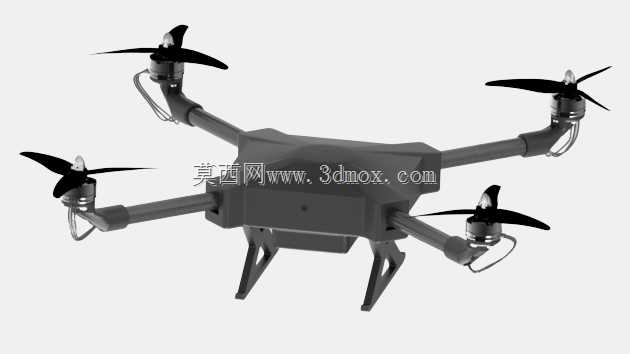

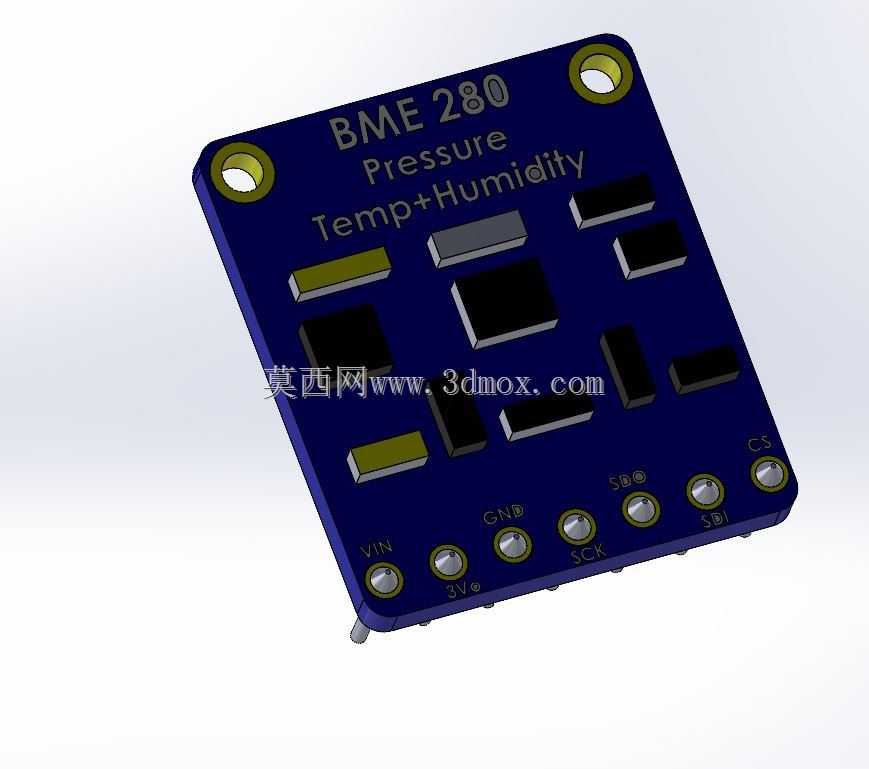

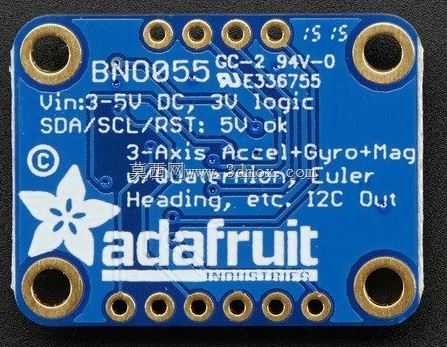

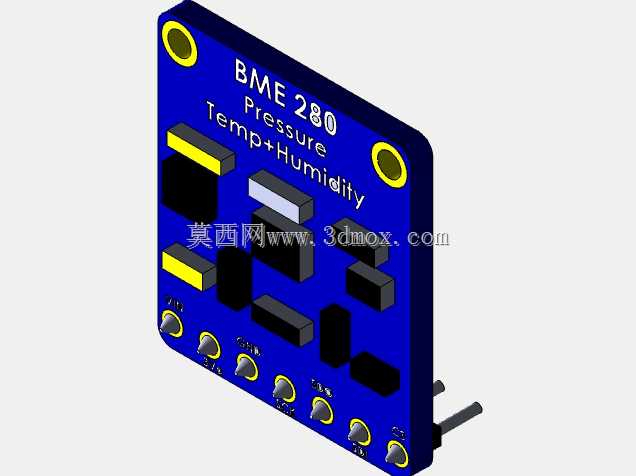

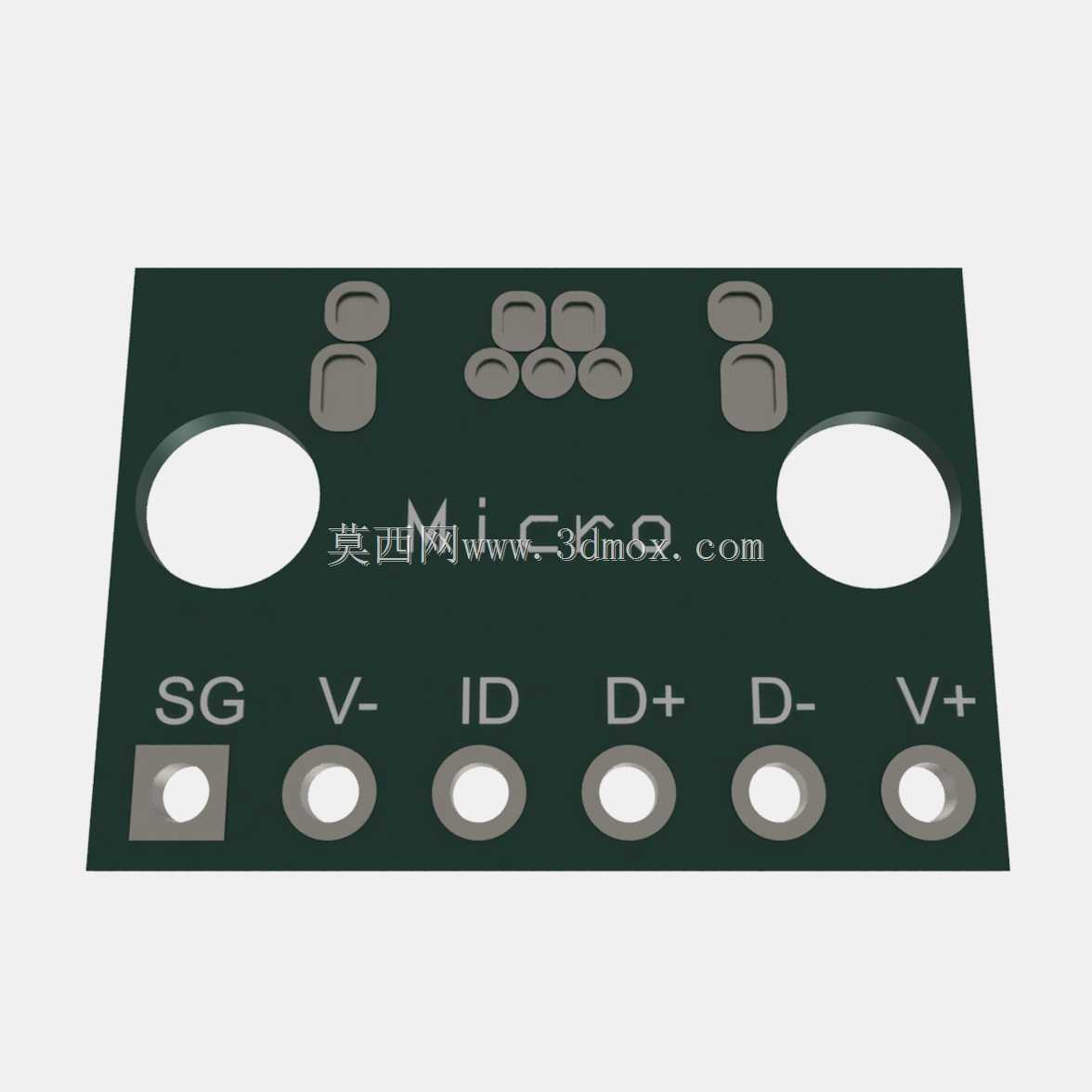

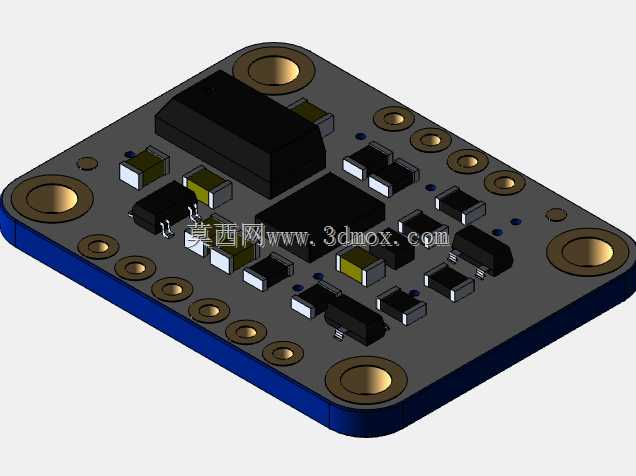

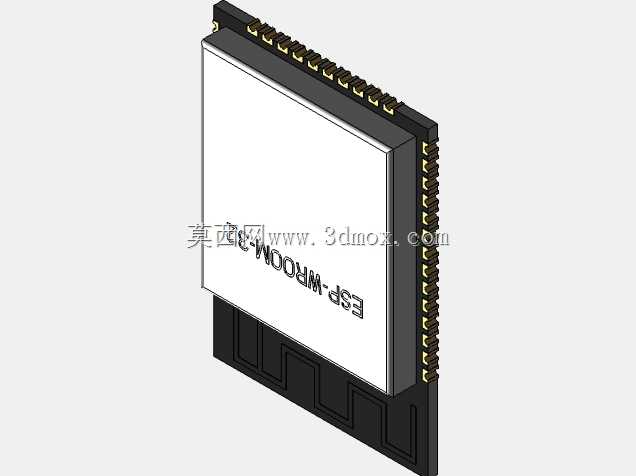

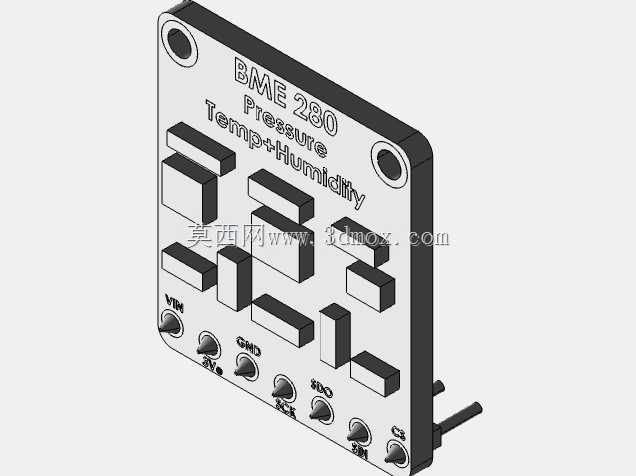

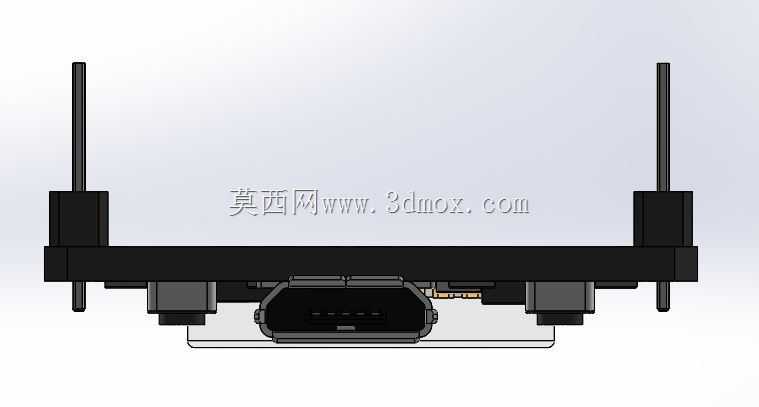

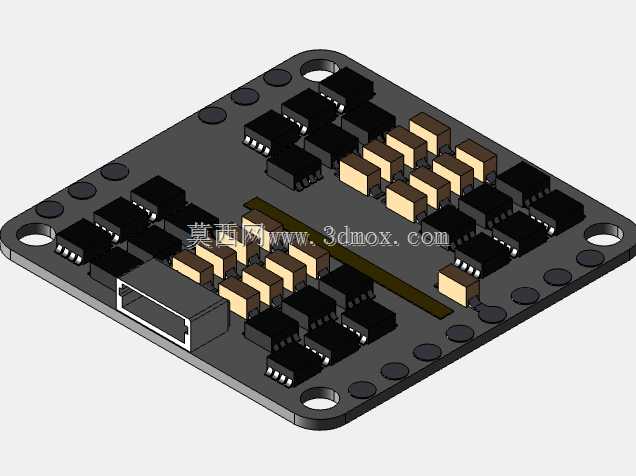

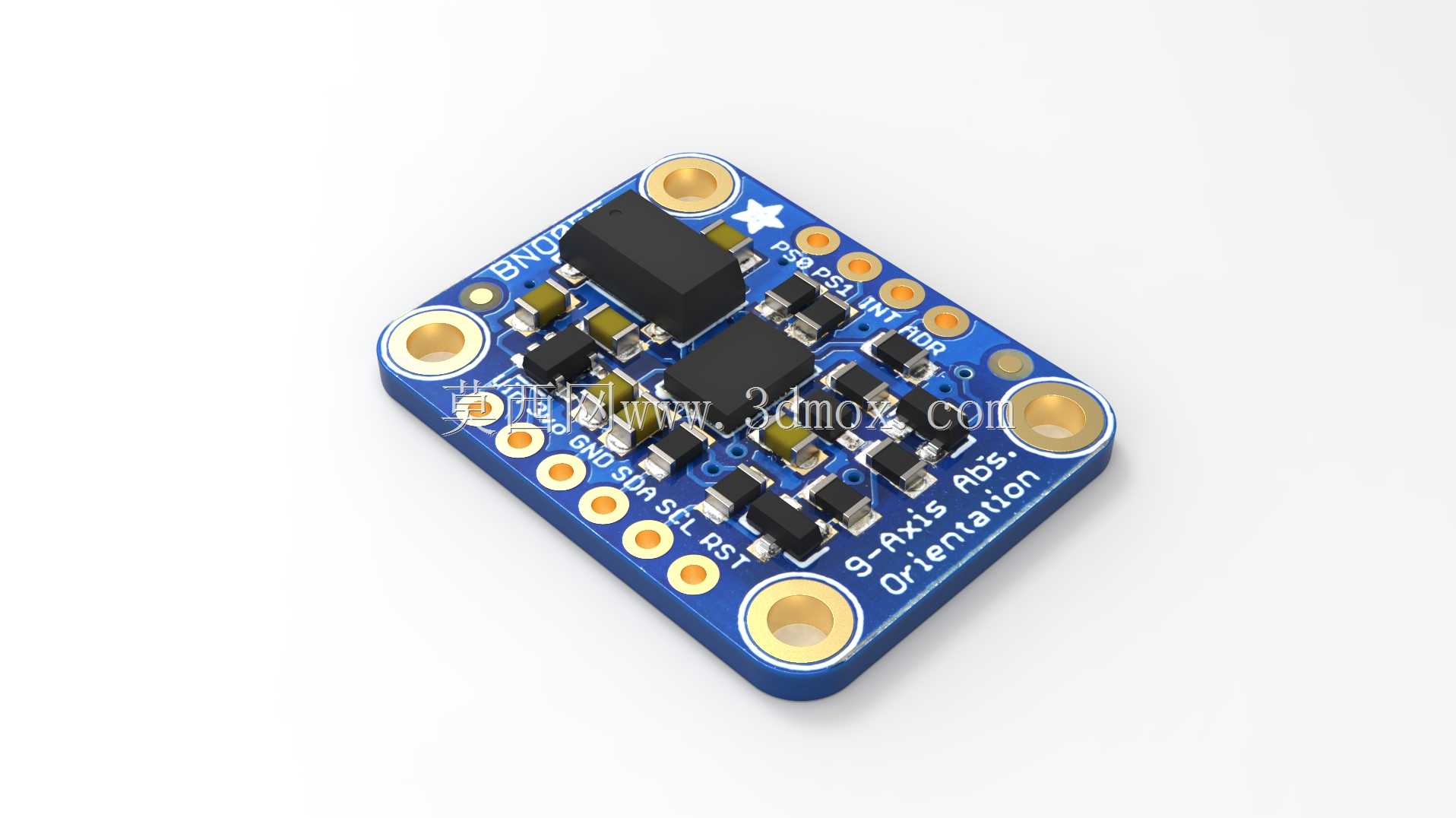

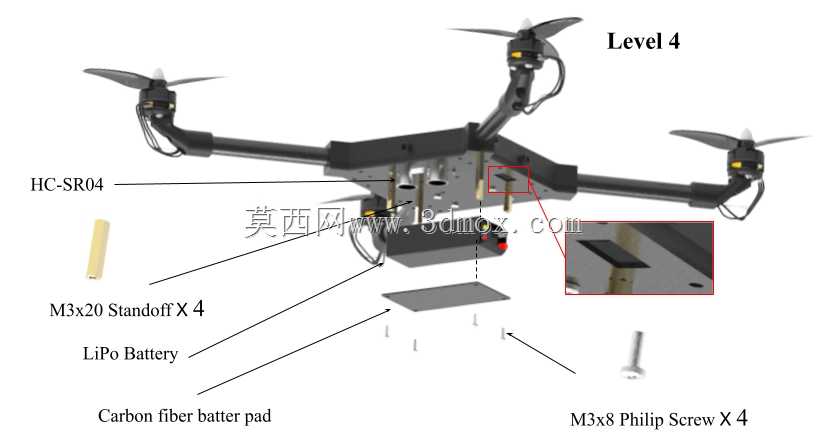

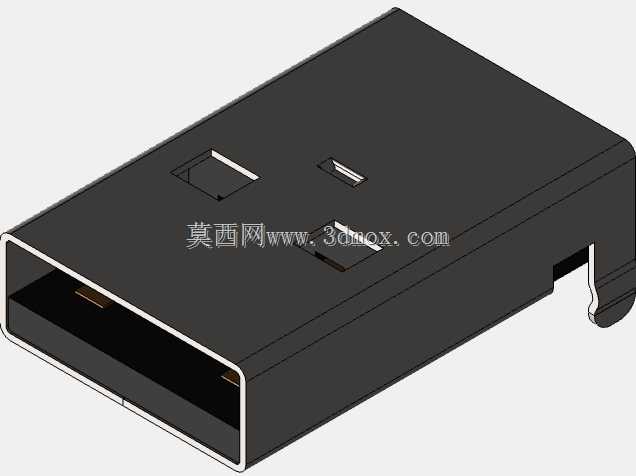

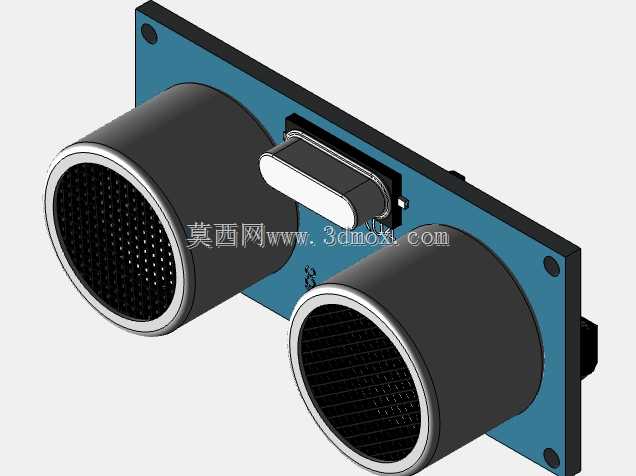

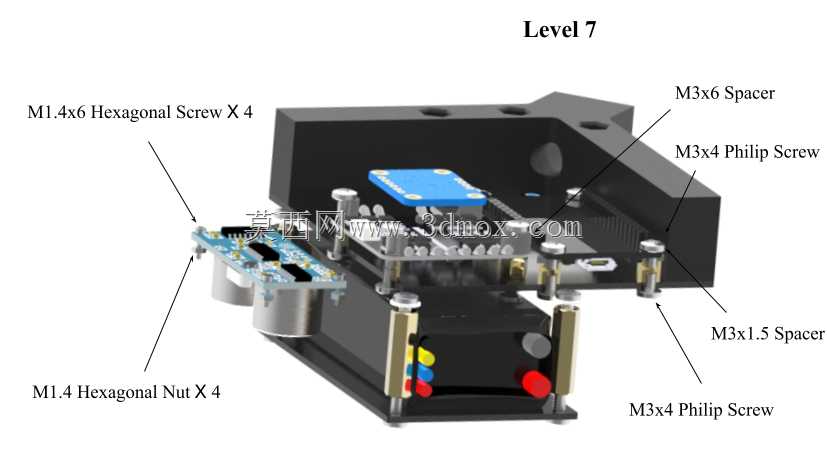

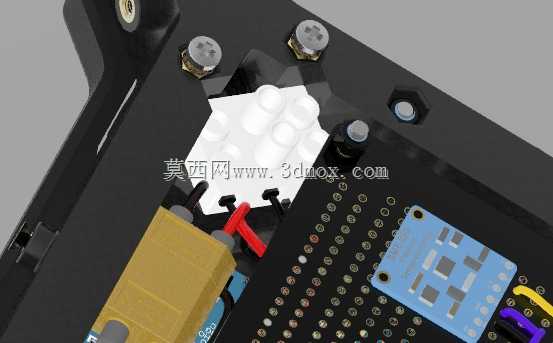

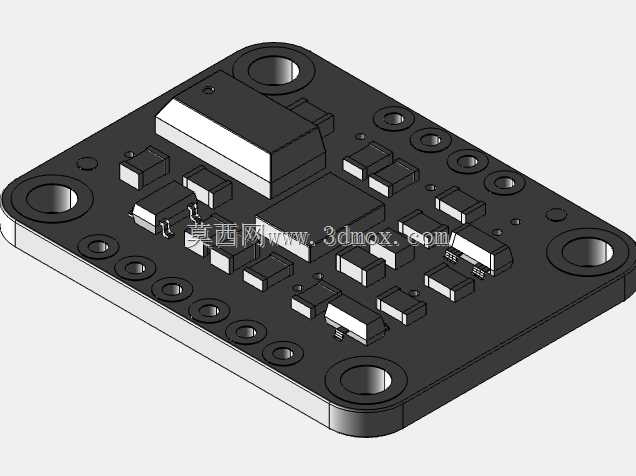

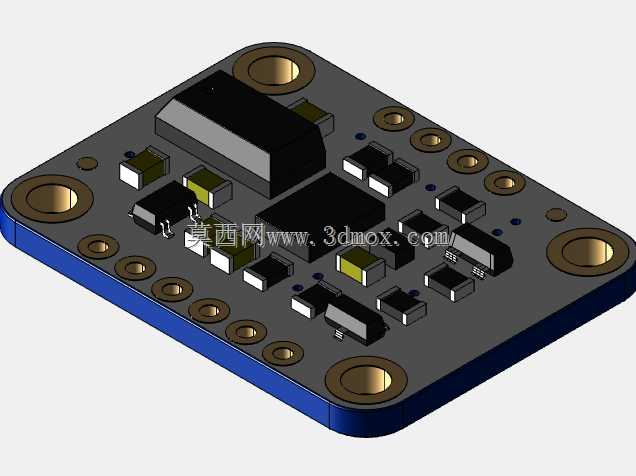

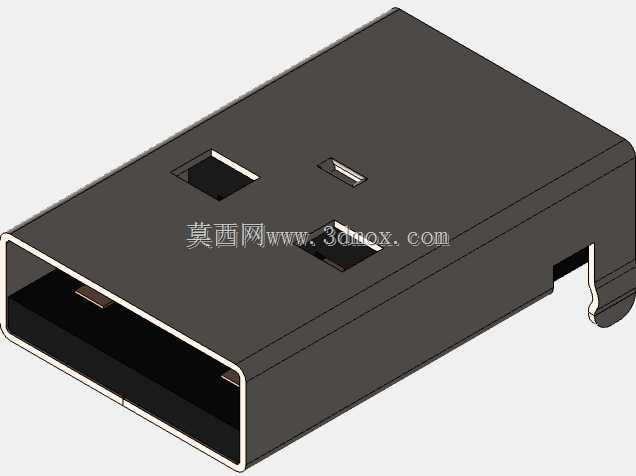

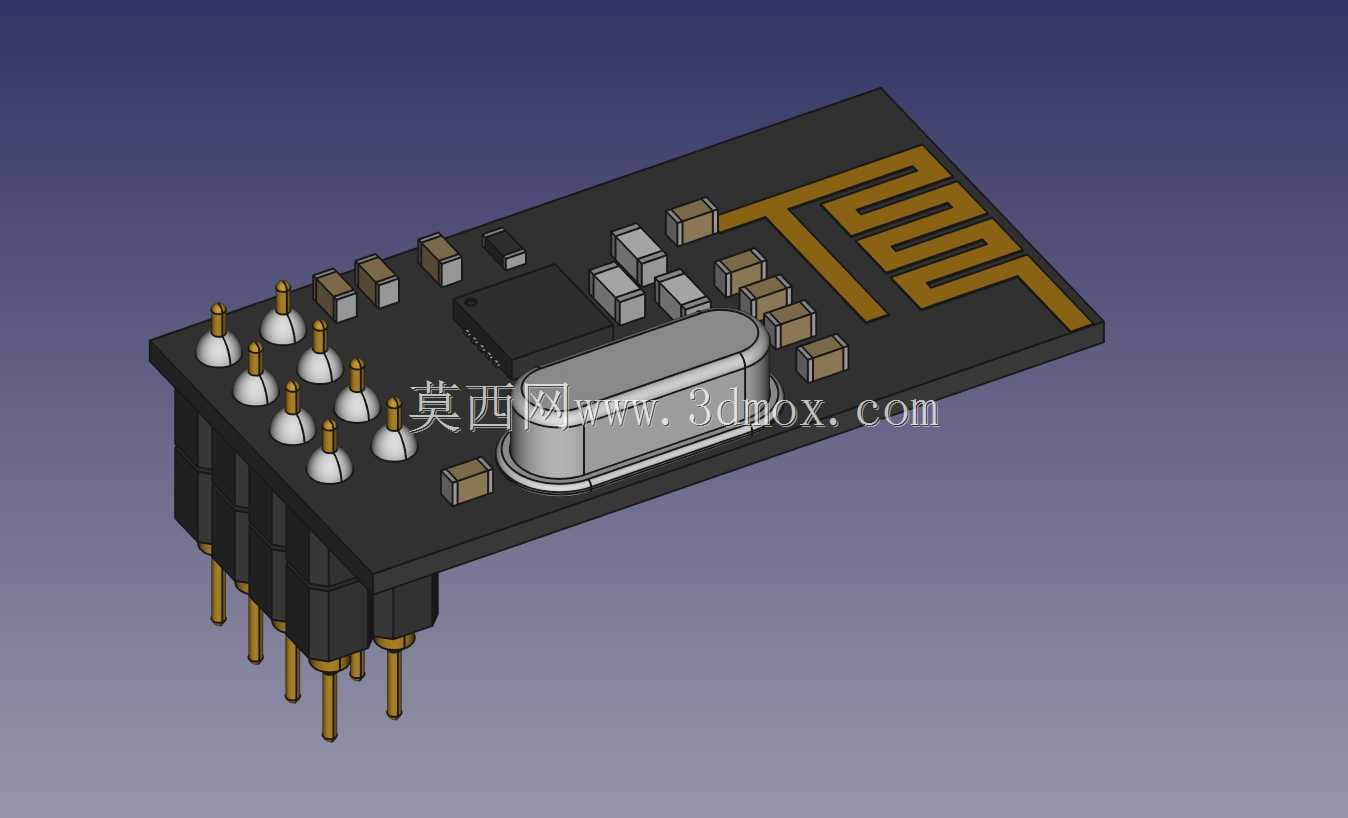

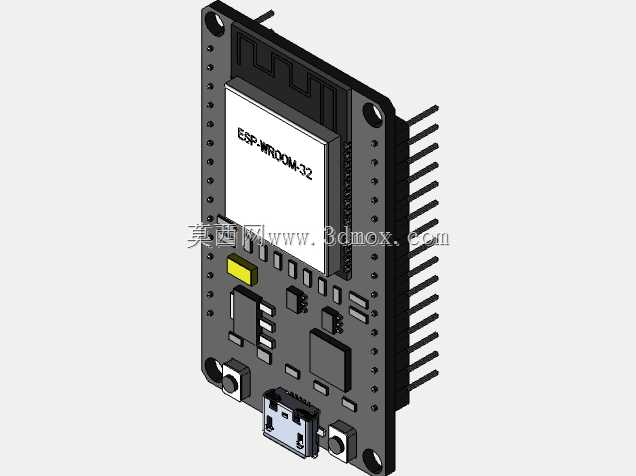

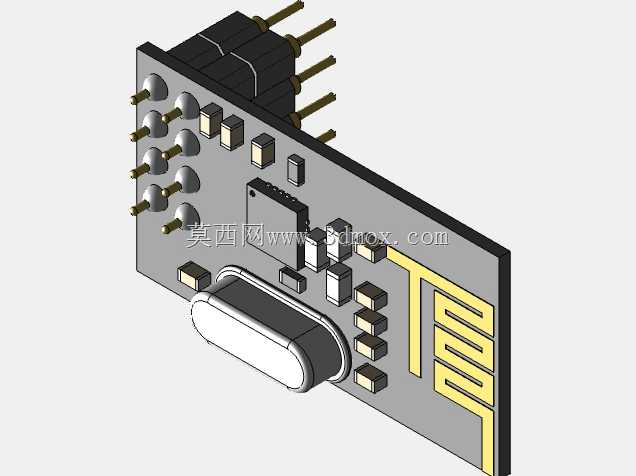

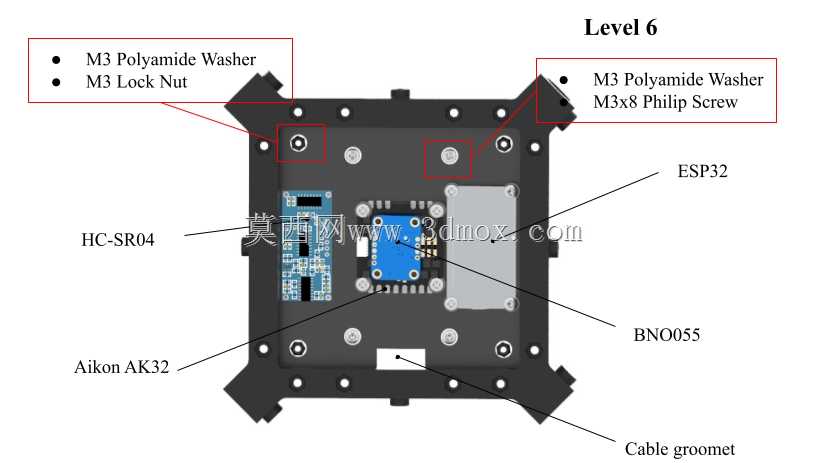

Kjell V2四旋翼机无刷动力电机结构设计

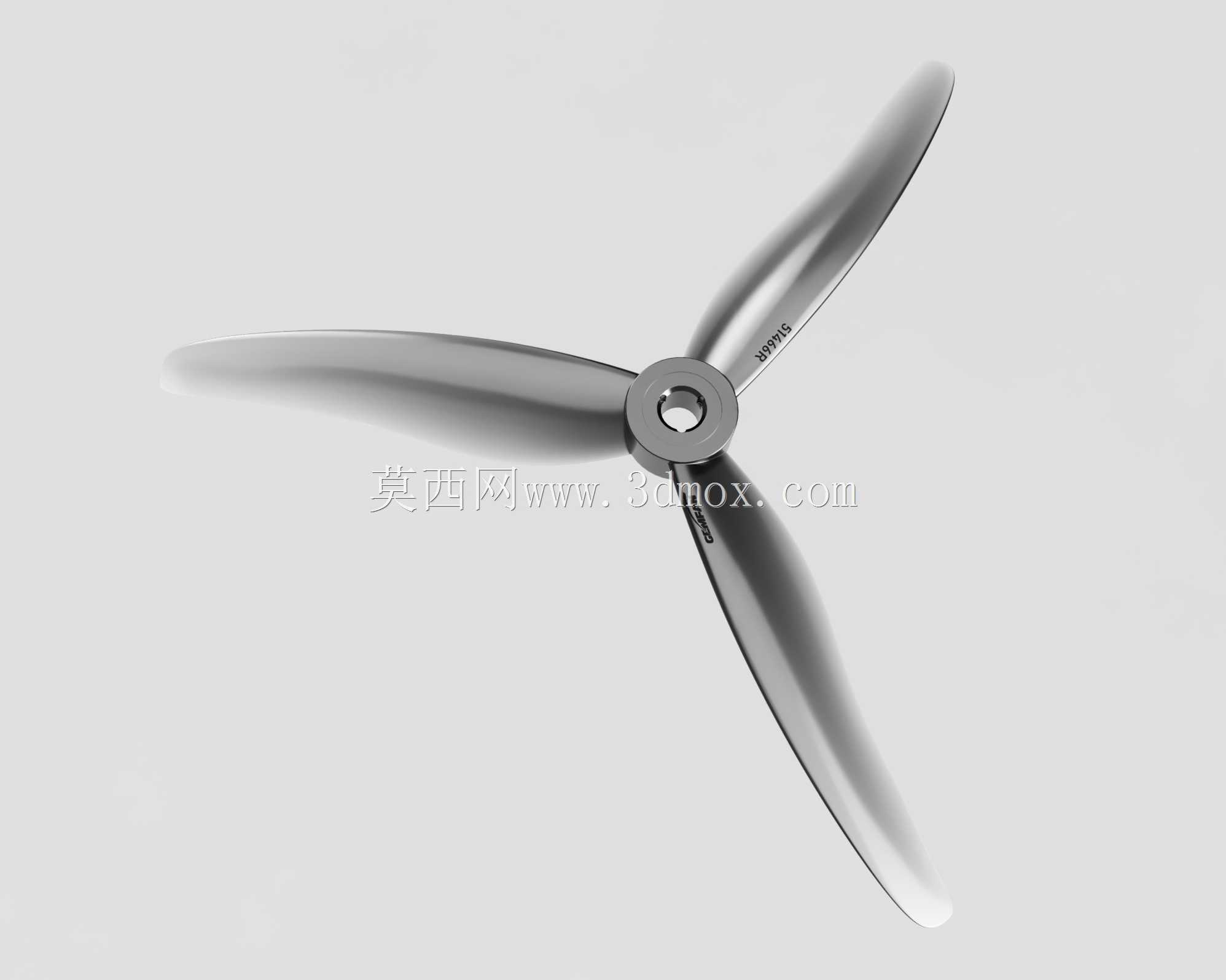

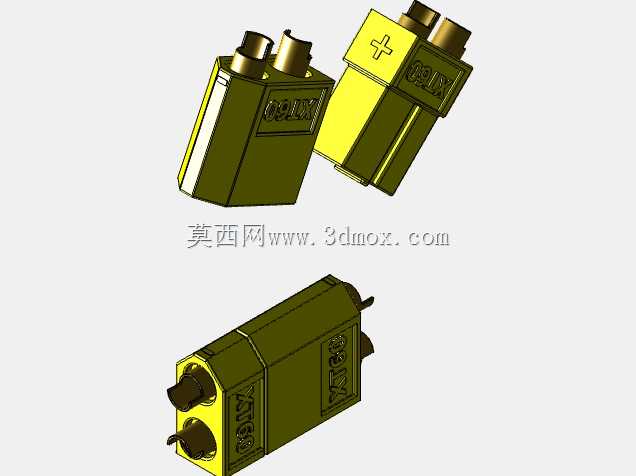

　　在多旋翼无人机的动力系统选型与结构设计环节，动力电机的结构合理性直接决定整机的续航表现、载荷能力与飞行稳定性，本次呈现的Kjell V2四旋翼配套动力电机结构，是针对前代航模动力方案的迭代优化设计，核心围绕模块化装配、自重控制、成本管控与装配便捷性四个工程目标展开结构重构。从实际应用场景来看，该动力单元适配消费级航拍四旋翼、小型实训类无人机、轻载荷作业旋翼机的动力输出需求，可直接匹配常见的6-12寸螺旋桨规格，适配3-4S锂聚合物供电体系，满足日常休闲飞行、高校航模实训、小型航拍作业等多场景的动力输出要求。

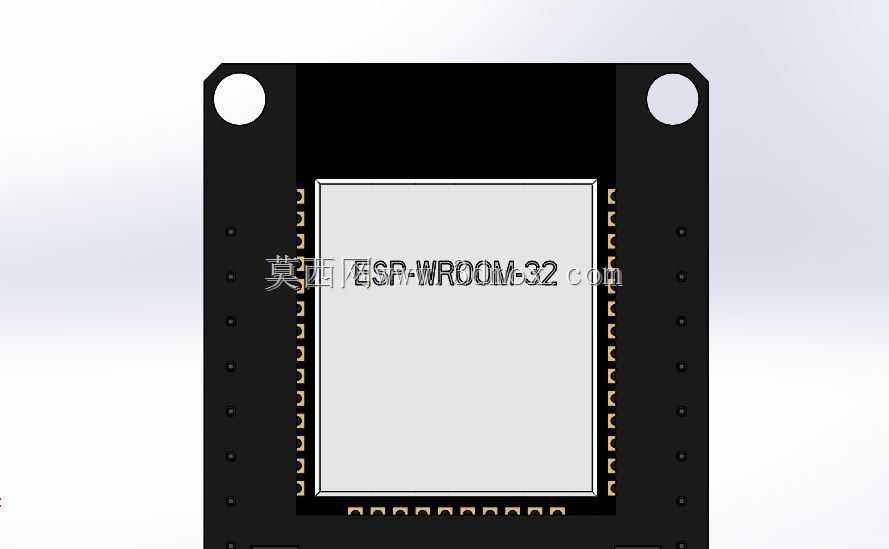

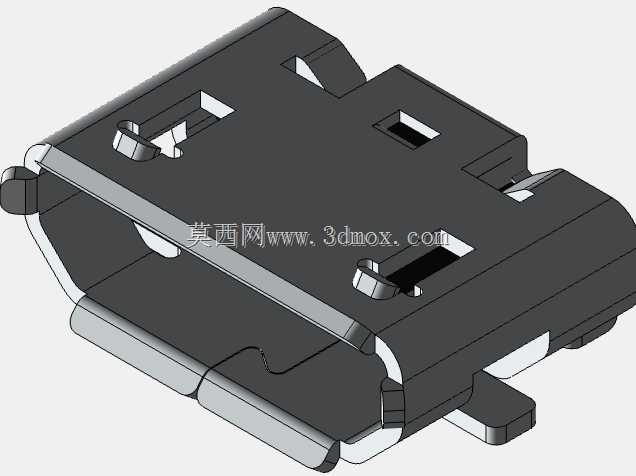

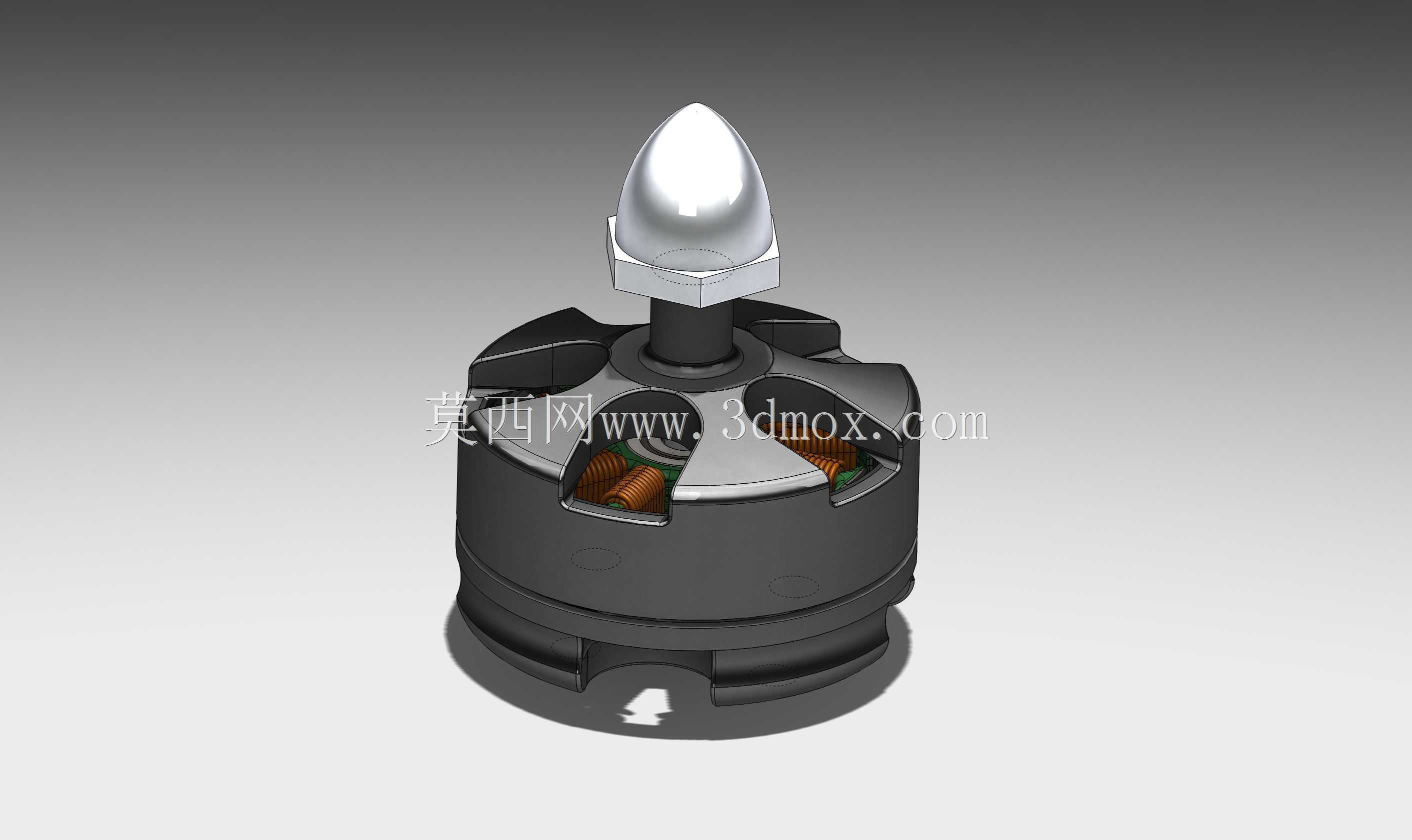

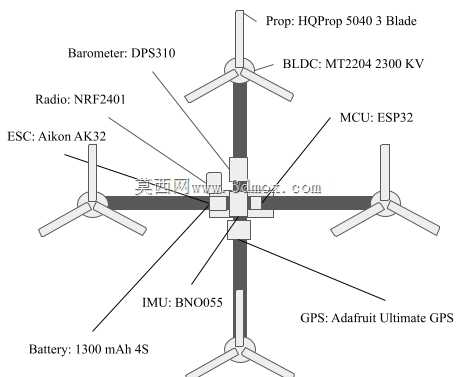

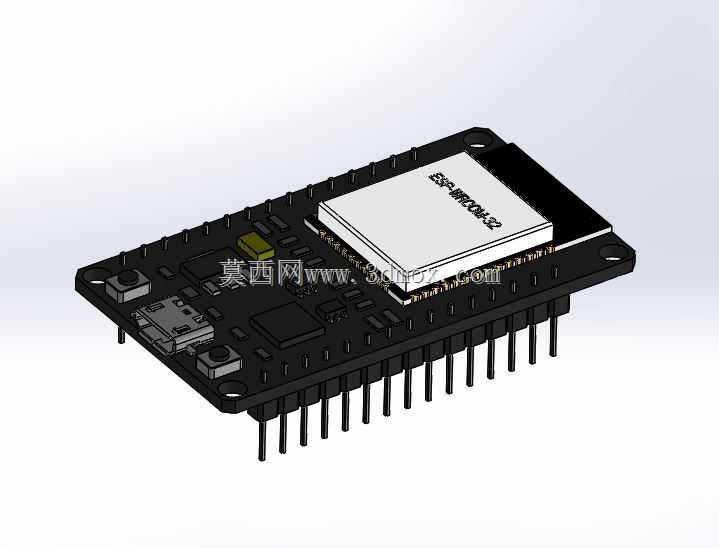

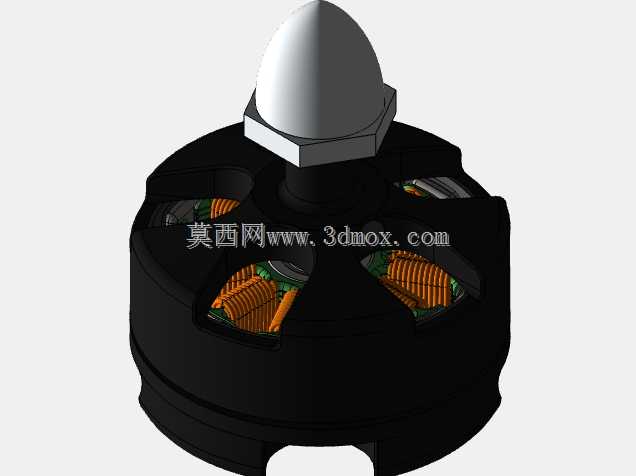

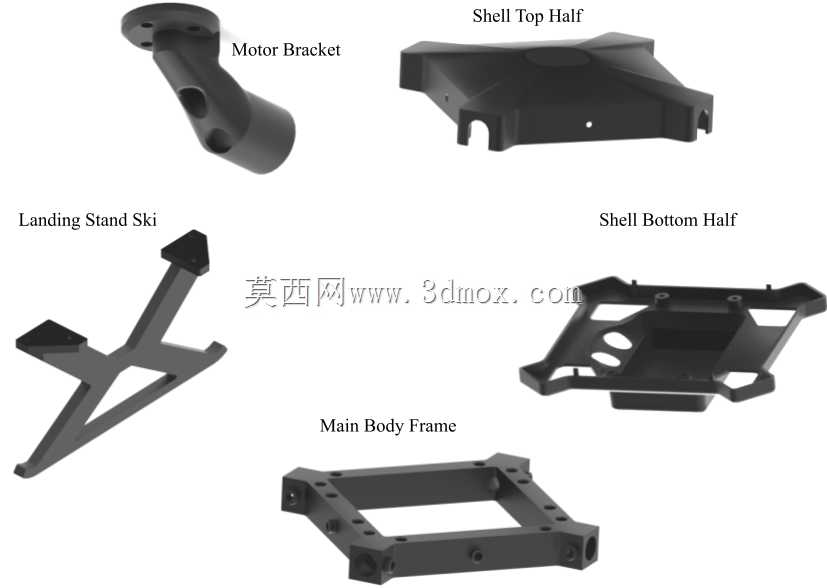

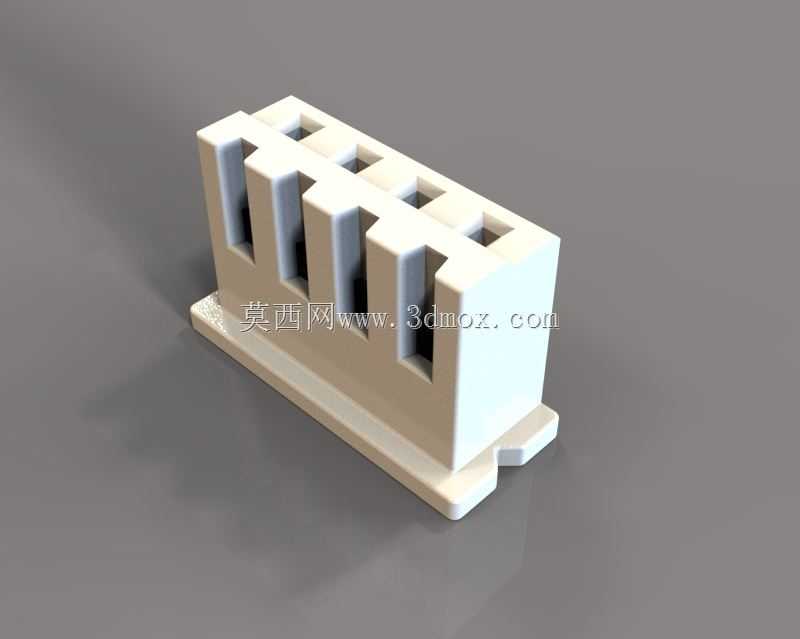

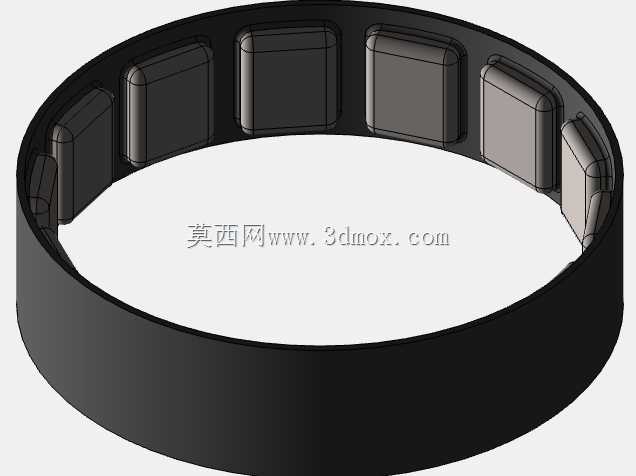

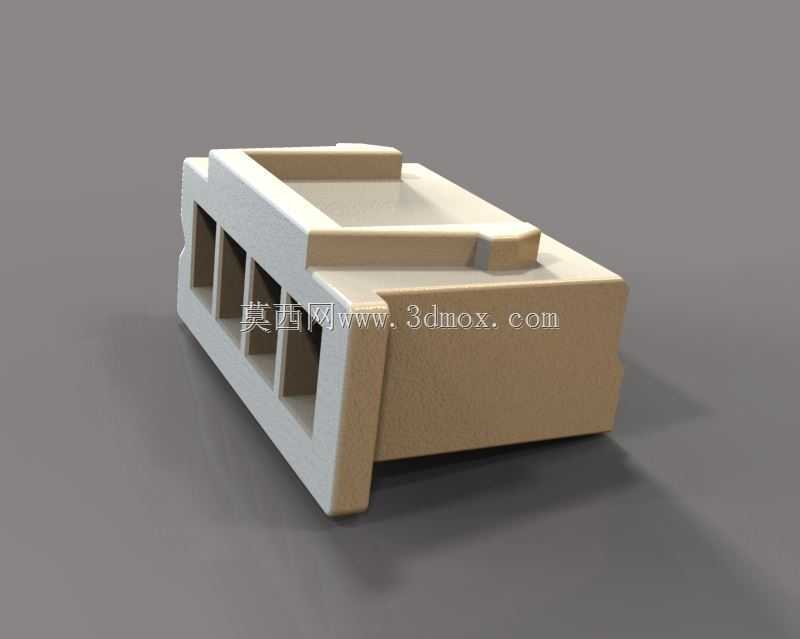

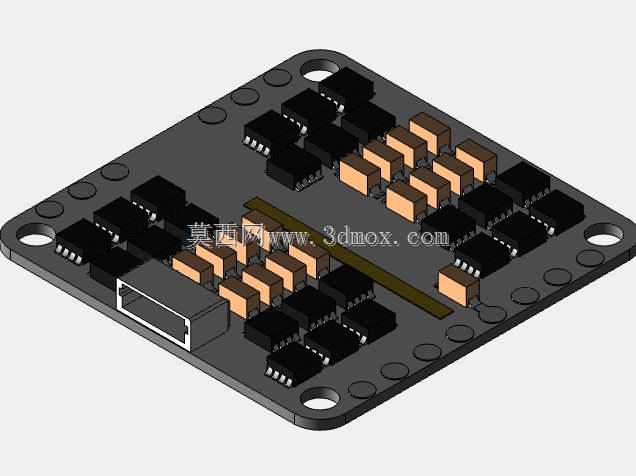

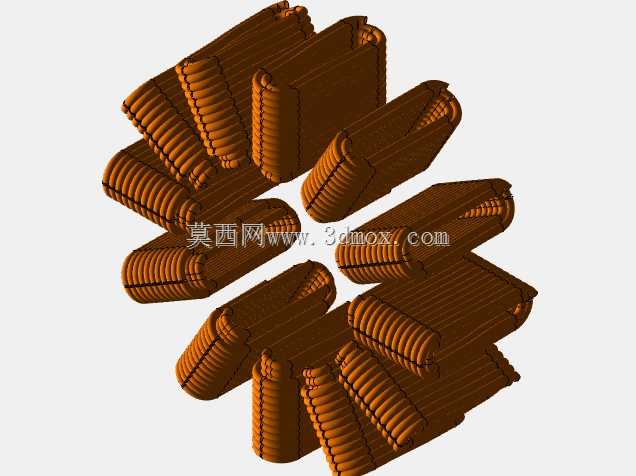

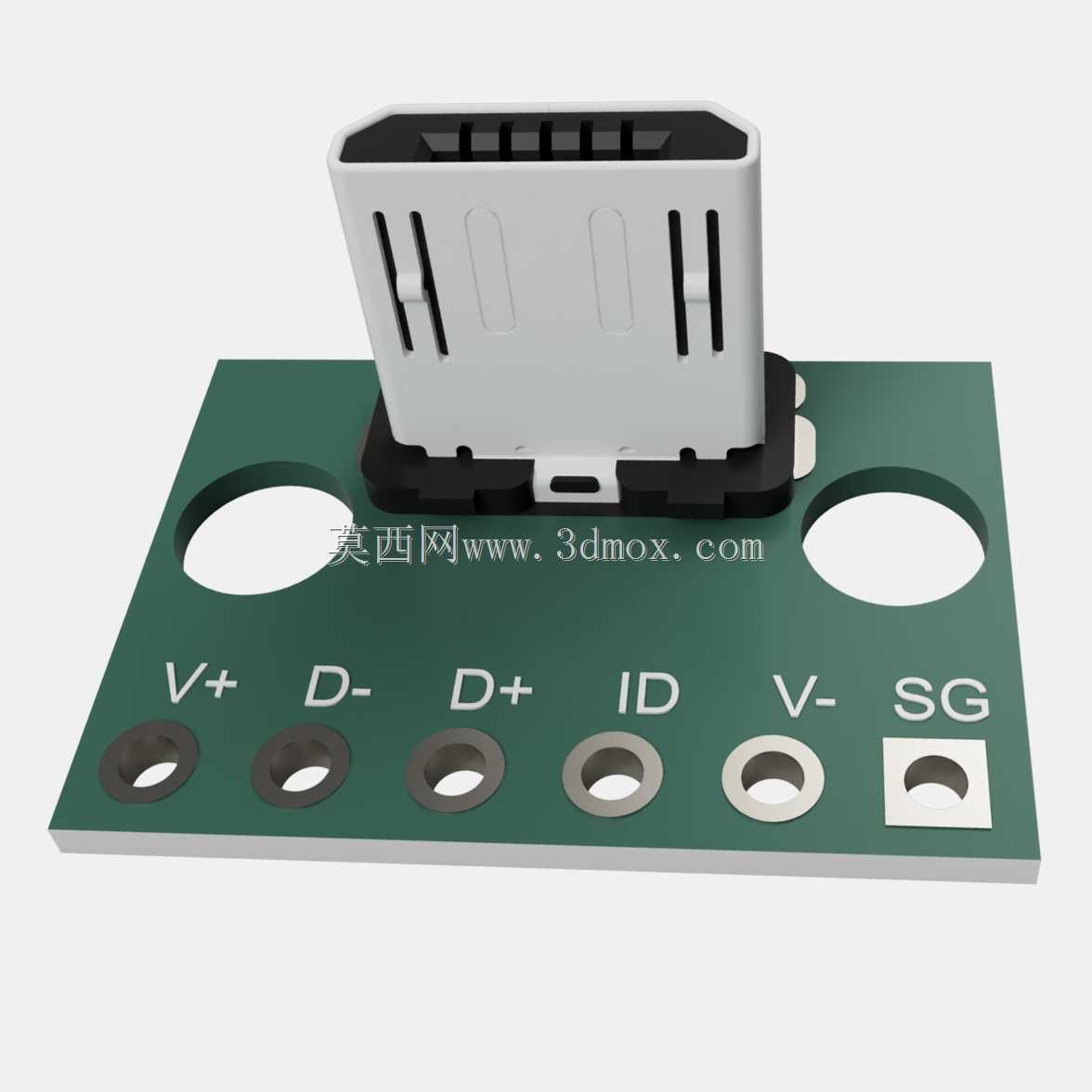

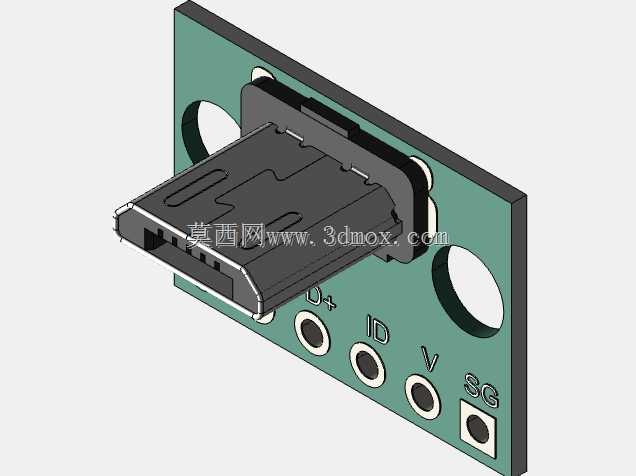

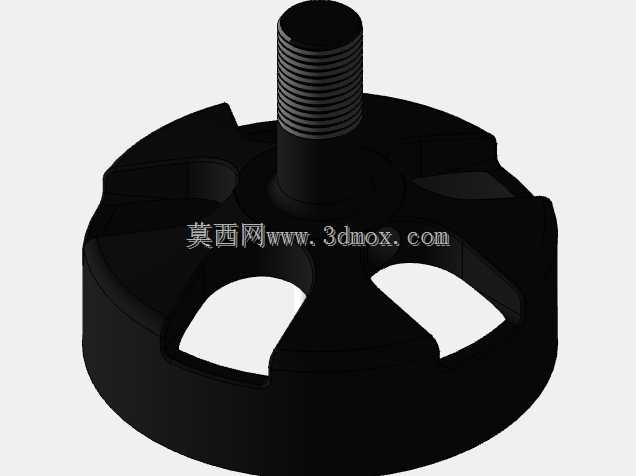

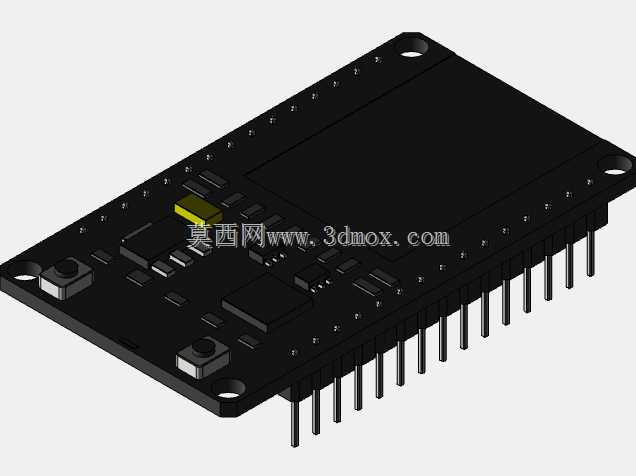

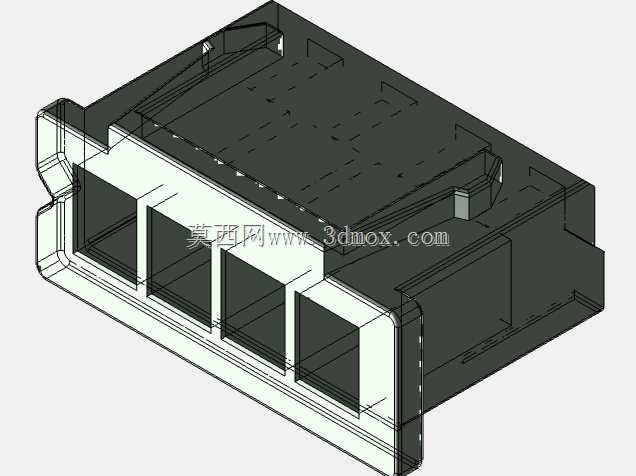

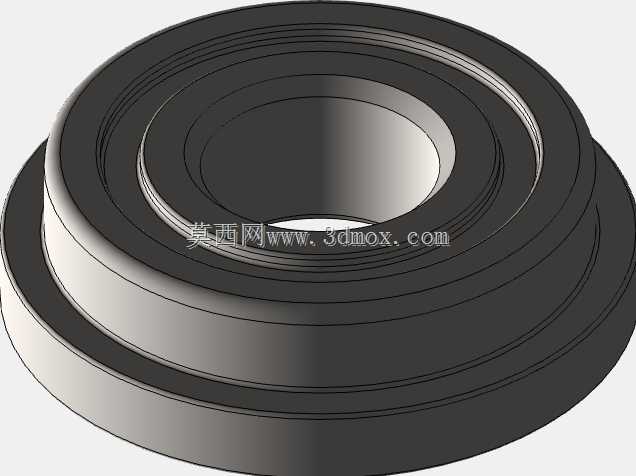

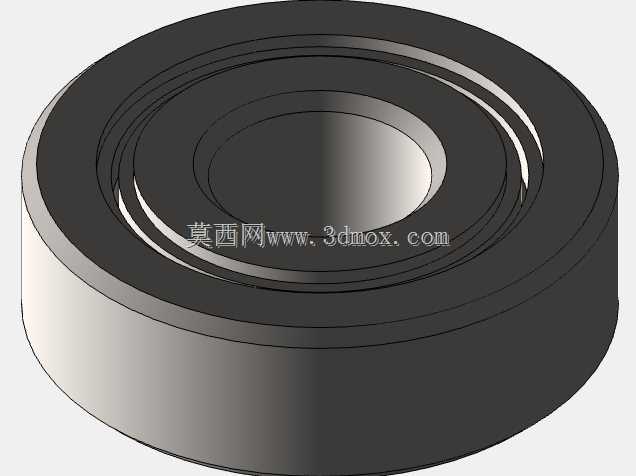

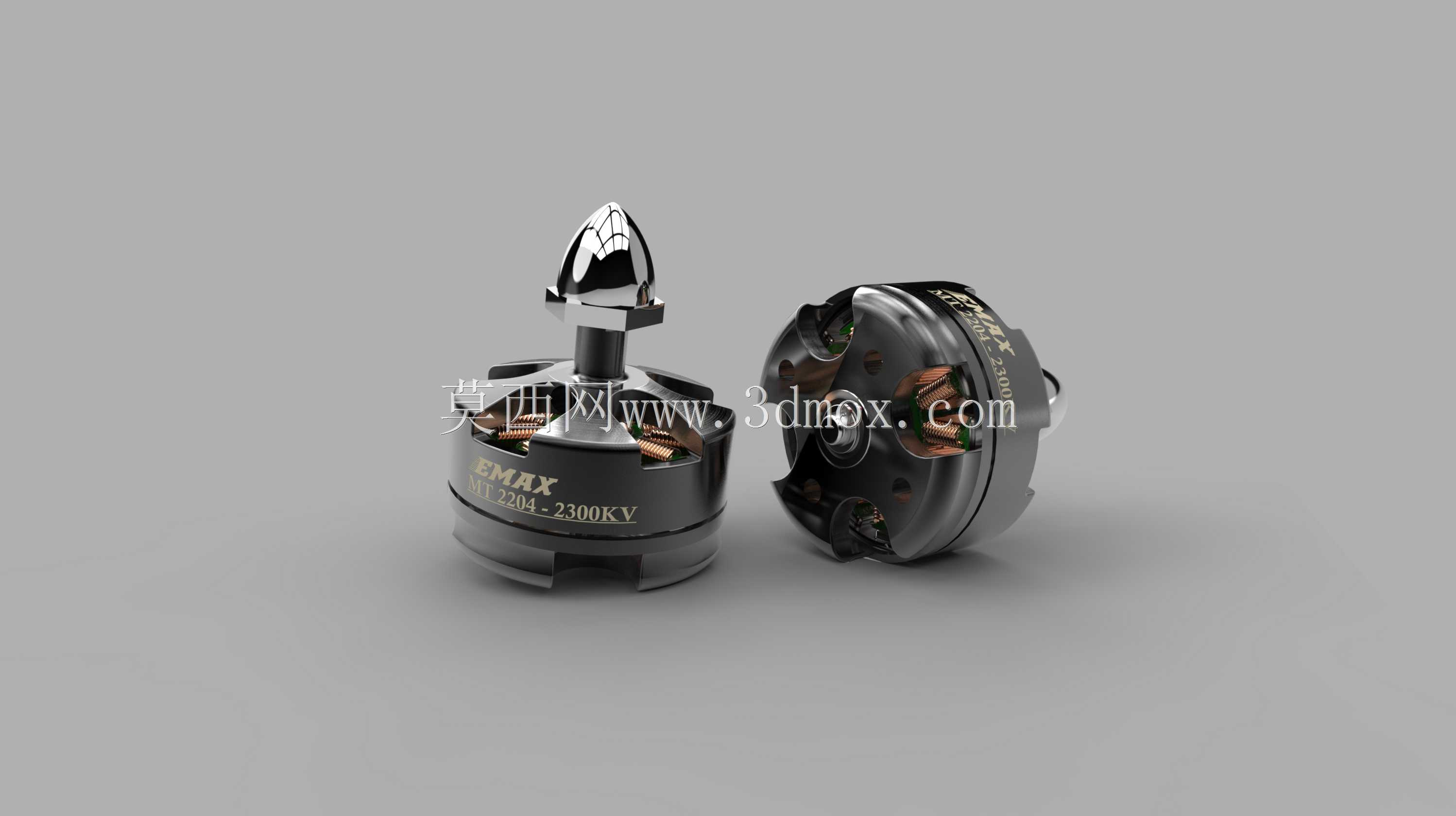

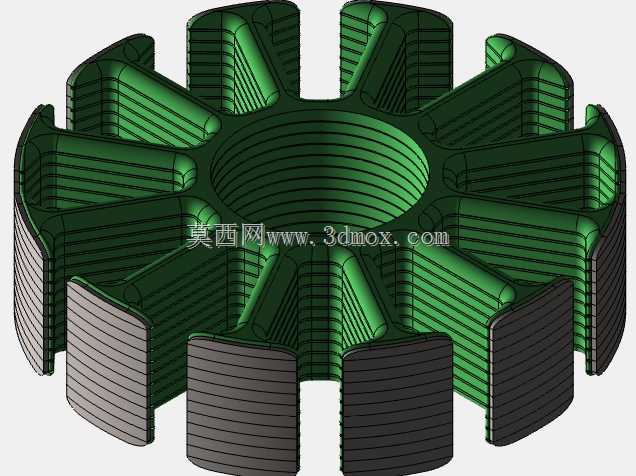

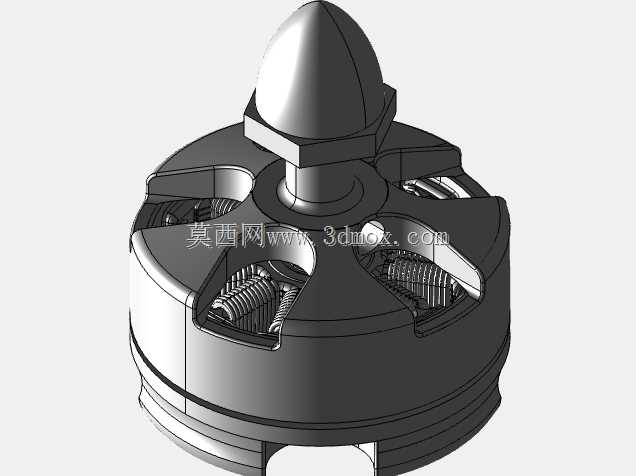

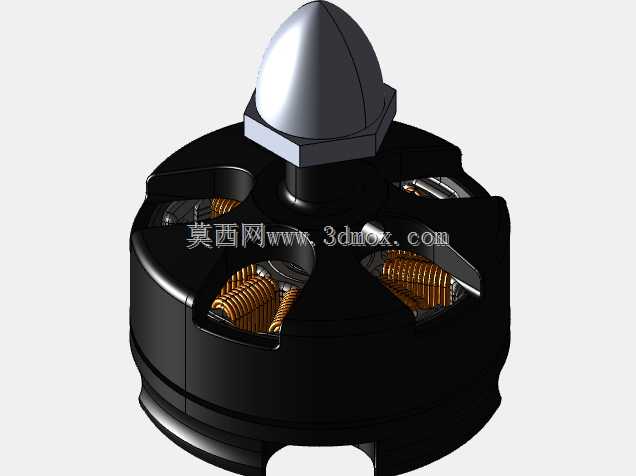

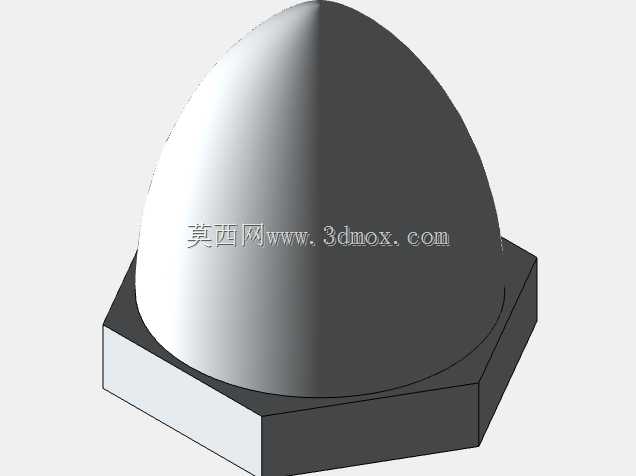

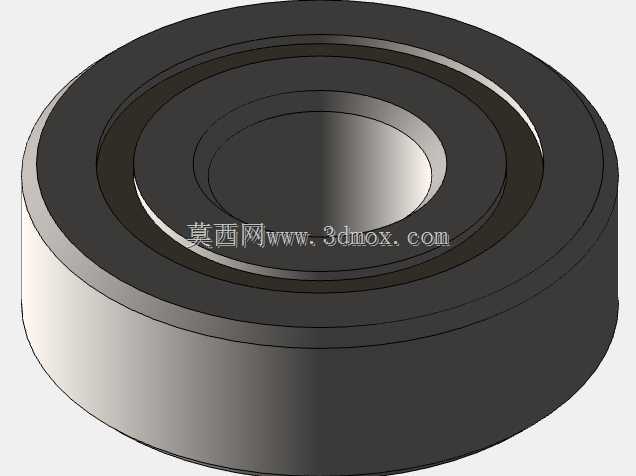

　　从功能特性层面拆解，该电机采用外转子无刷结构设计，转子外壳集成磁钢安装位与螺旋桨安装基座，顶部设置锥形整流头，可降低旋翼转动时的桨根紊流干扰，提升动力输出效率；定子部分采用多槽集中绕组结构，绕组出线端预留标准焊盘位，可直接匹配常见的航模电调接线规格，无需额外转接结构。转子与定子的配合间隙控制在0.15-0.2mm区间，既保证转动过程无扫膛风险，又能将气隙磁阻控制在合理范围，兼顾扭矩输出与空载电流控制。轴承位采用双轴承支撑结构，上下轴承分别承受径向载荷与轴向拉力，可抵消螺旋桨转动时产生的轴向拉力与离心载荷，延长动力单元的连续工作寿命。

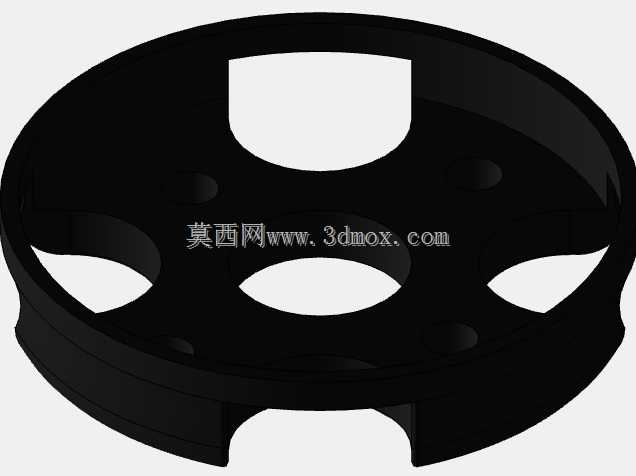

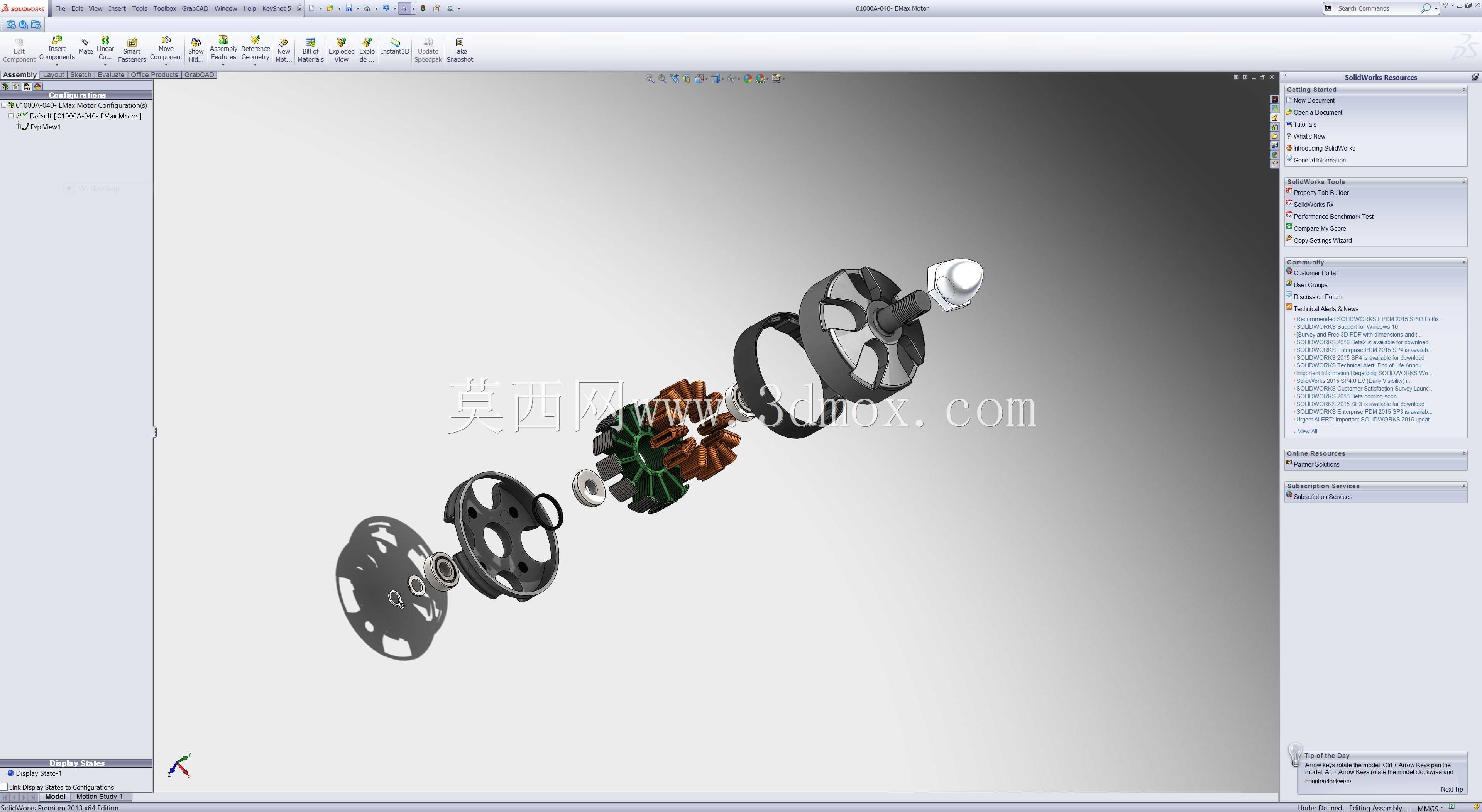

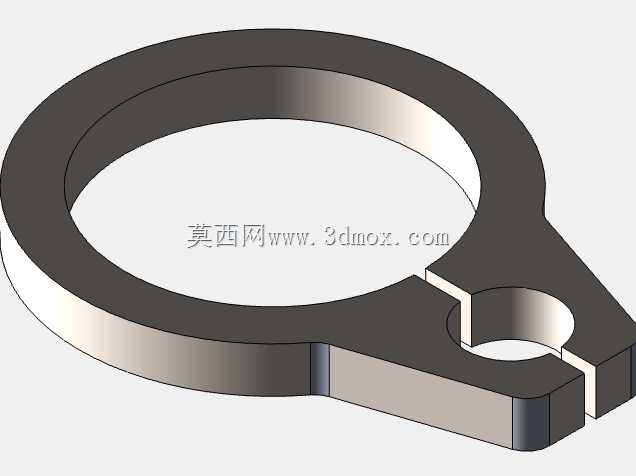

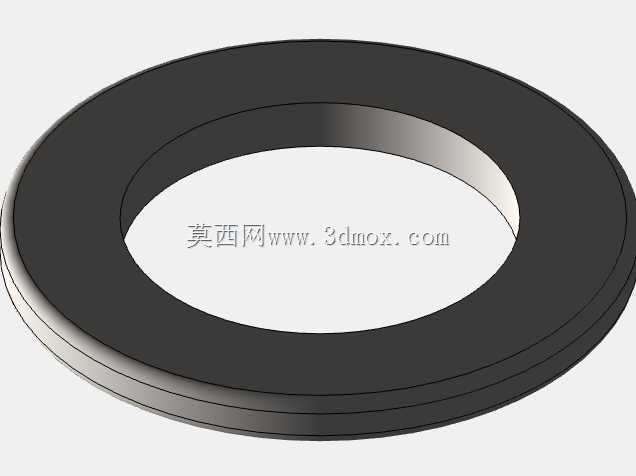

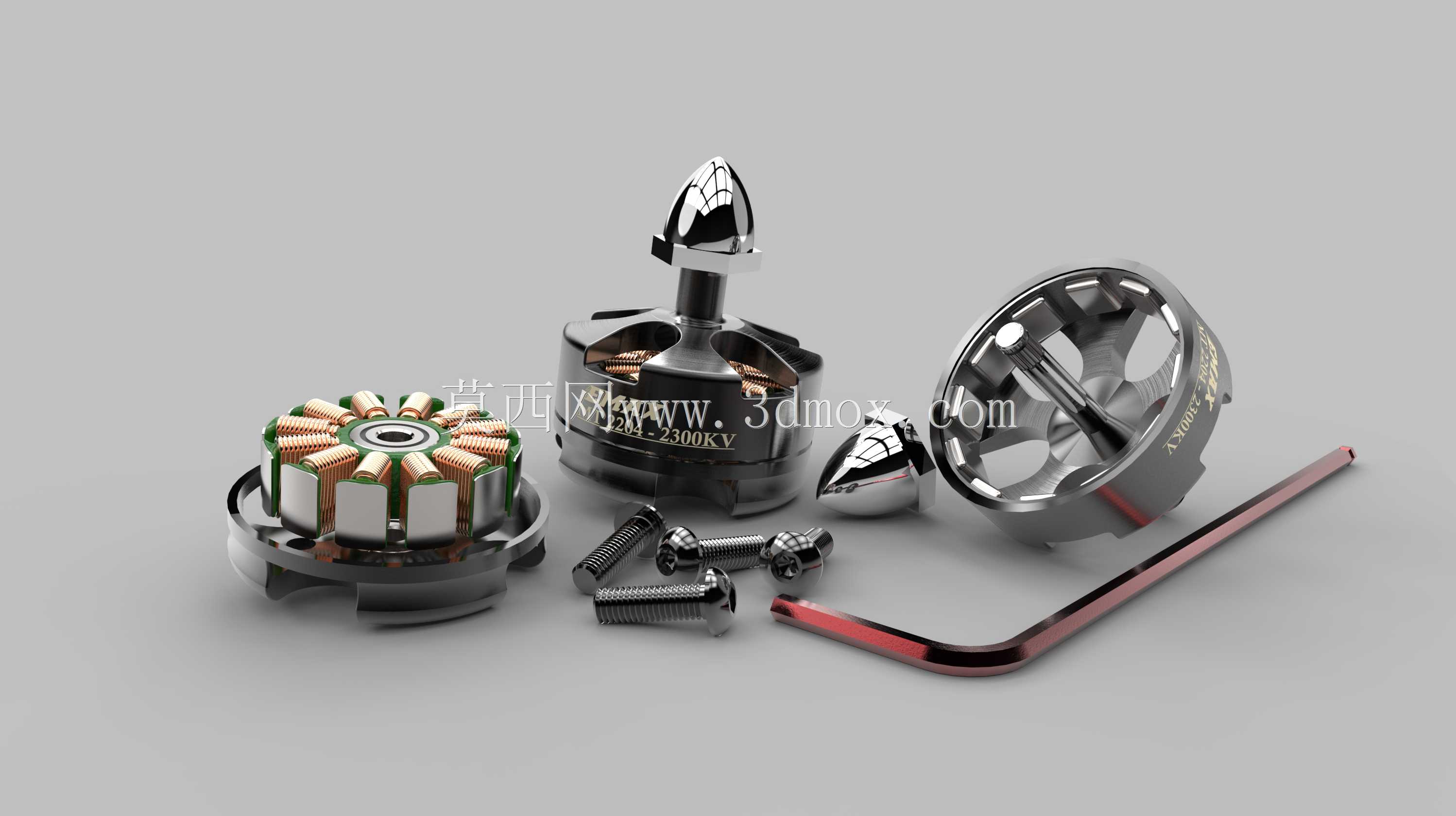

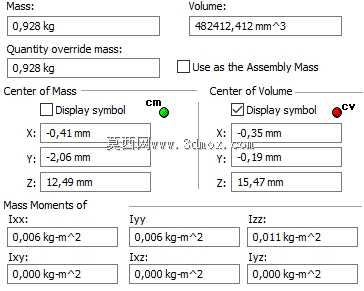

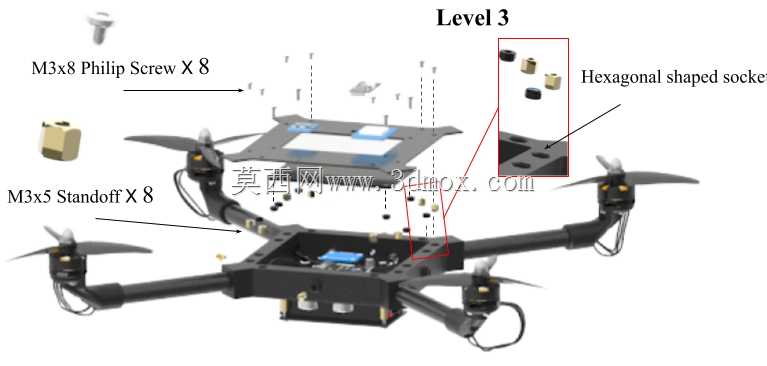

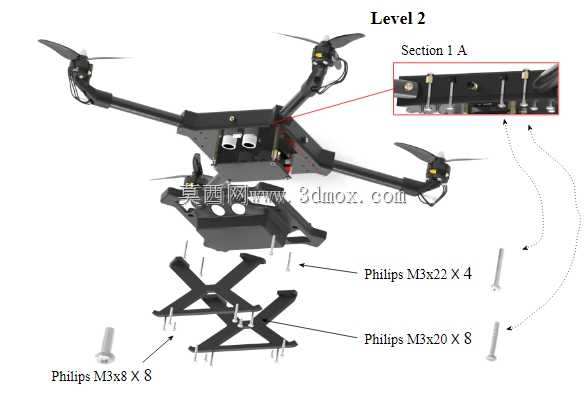

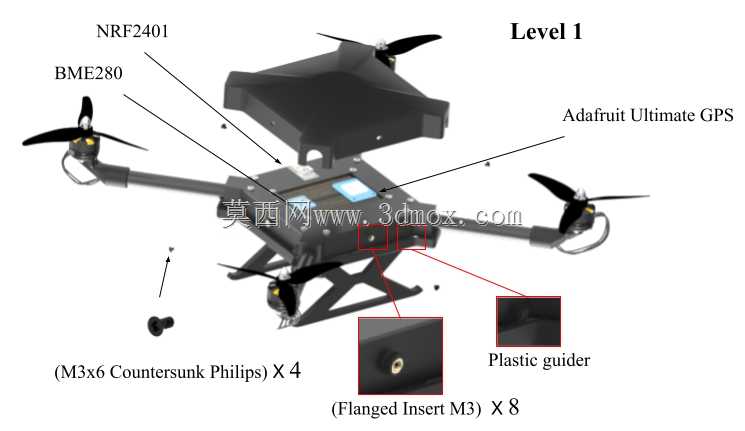

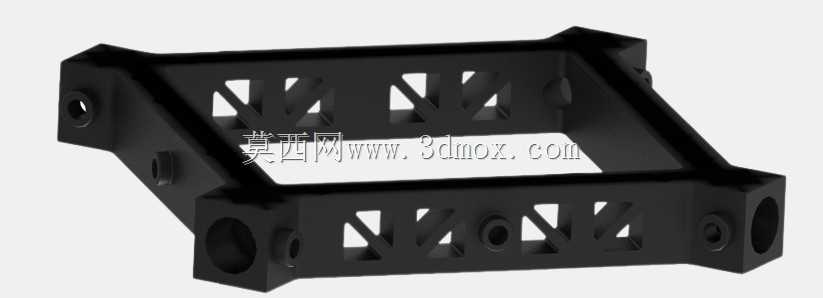

　　设计思路上，该结构优先考虑模块化拆分逻辑，将整个电机拆解为整流头、锁桨螺母、转子外壳、磁钢组件、定子铁芯、绕组、底座、轴承、卡簧共9类可独立替换的单元，单个零件损坏时无需更换整个动力单元，仅需替换对应故障件即可，大幅降低后期维护成本。自重控制层面，转子外壳采用薄壁结构设计，在保证磁钢安装位结构强度的前提下，将非受力区域的壁厚做减薄处理，底座采用镂空设计，既减少不必要的结构重量，又能为绕组工作提供散热风道，连续大油门工作时可通过旋翼下洗气流带走绕组产生的热量，避免过热退磁问题。装配逻辑上，所有配合位均采用统一的公差带设计，定子与底座的配合采用过渡配合加厌氧胶固定的方式，轴承与轴的配合采用基孔制公差设计，普通爱好者借助简单工具即可完成整机组装，无需专用工装夹具。

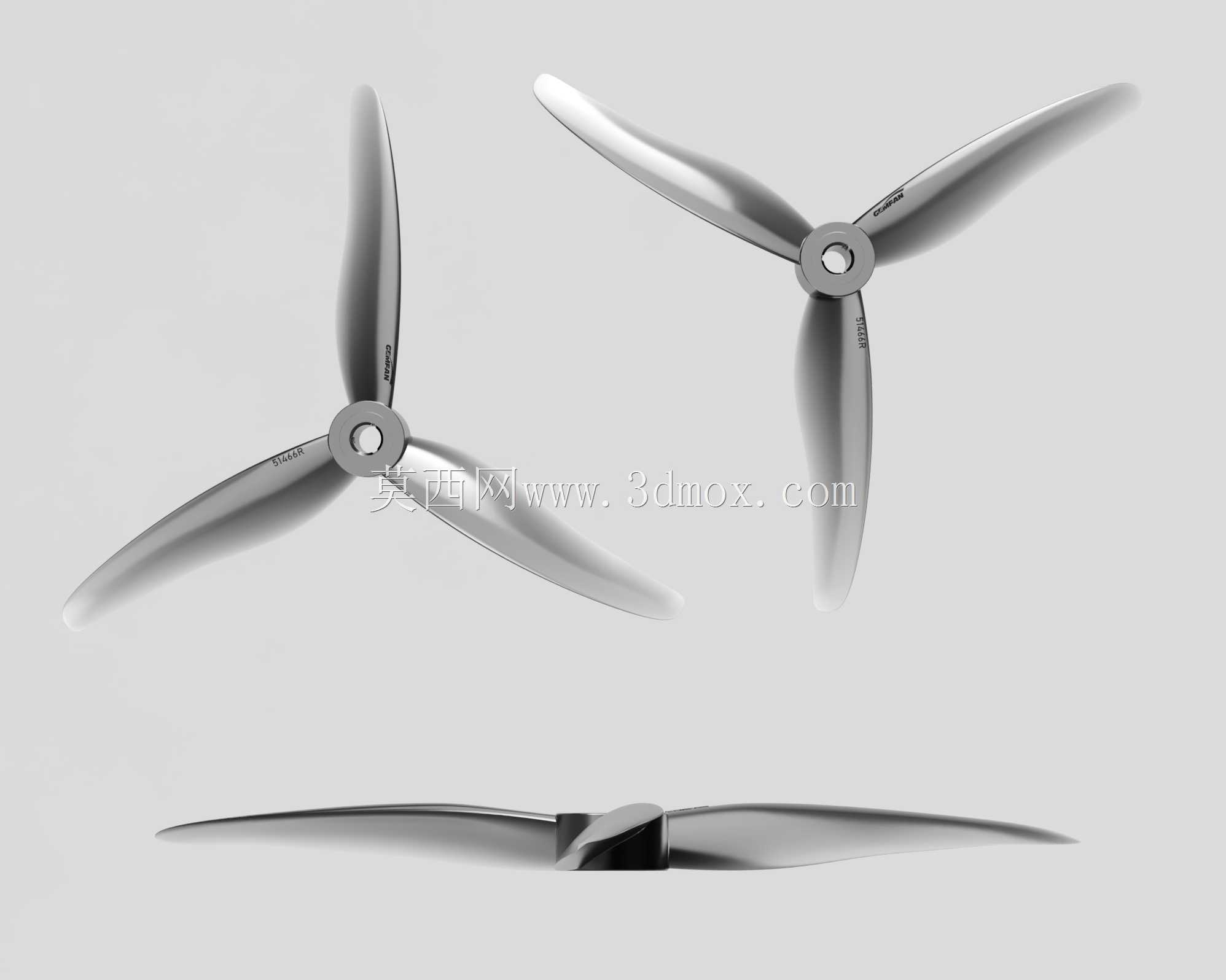

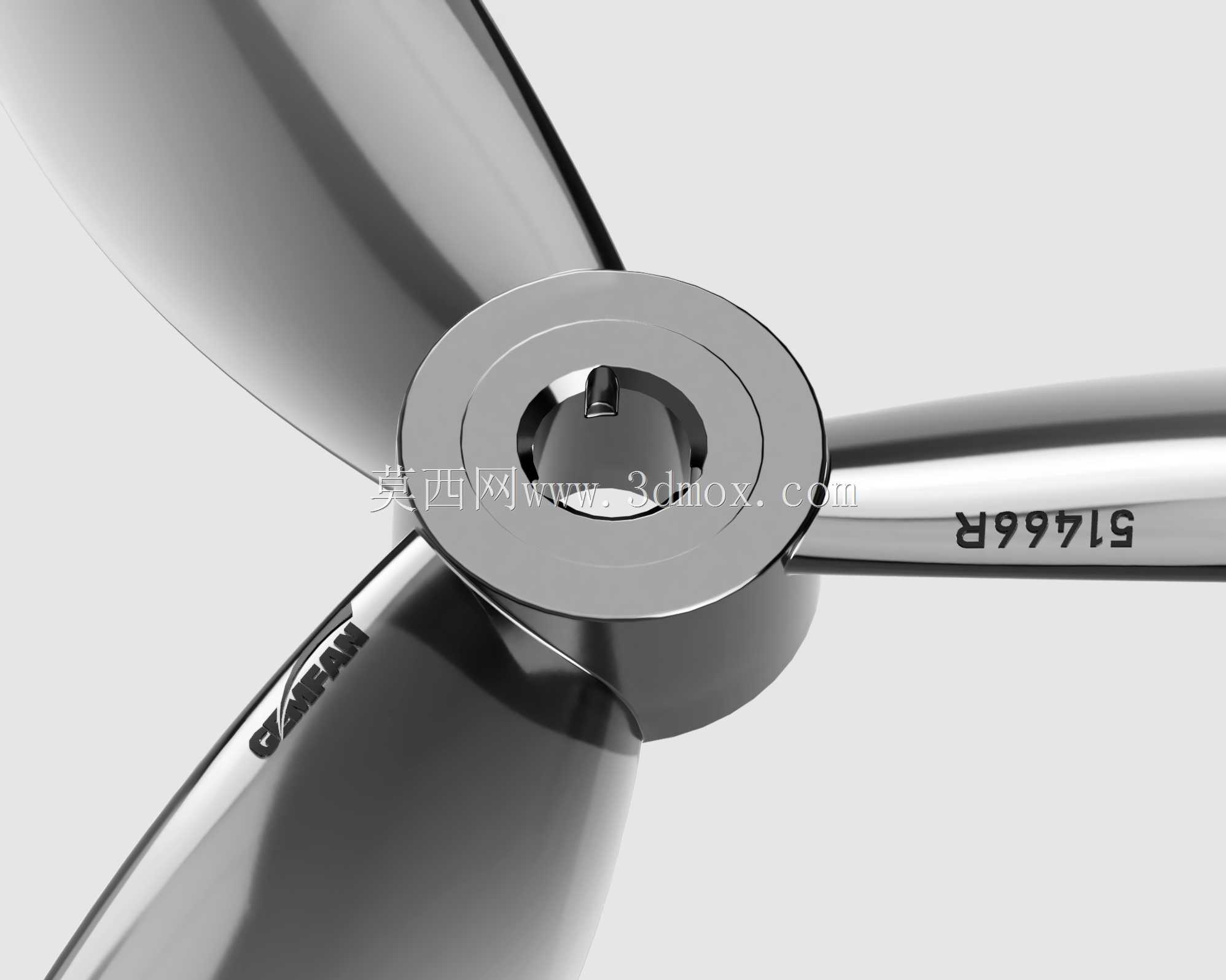

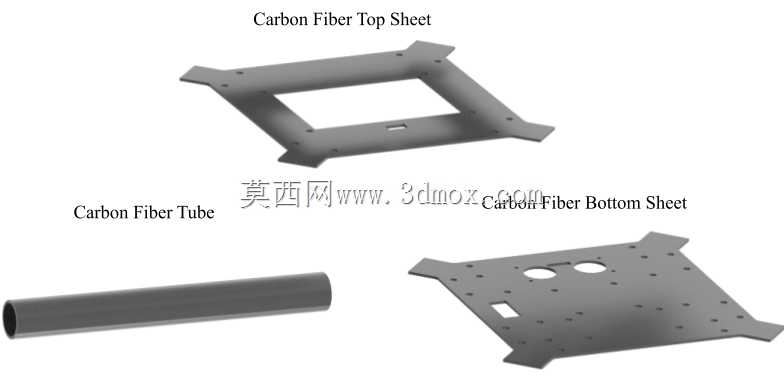

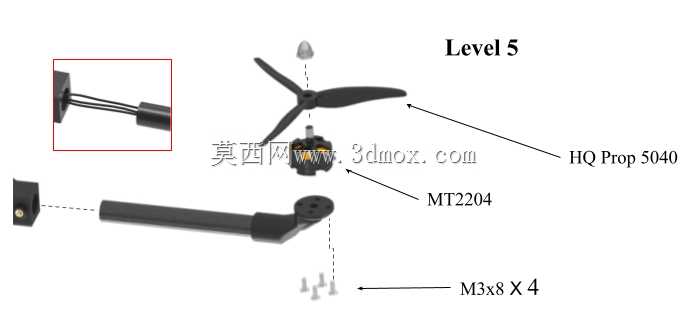

　　从安装边界与尺寸适配来看，该电机底座采用标准16/19mm孔距设计，可直接适配市面上绝大多数四旋翼机臂的安装孔位，安装位厚度控制在4mm以内，机臂碳管适配范围覆盖12-16mm直径规格，无需额外定制转接件。锁桨轴采用标准M5螺纹规格，可兼容市面上绝大多数自锁桨、快拆桨的安装孔径，轴伸长度控制在8mm，既保证螺旋桨安装后的锁紧强度，又不会因轴伸过长导致桨面晃动量超标。整机最大外径控制在28mm区间，适配22系列无刷电机的常规安装尺寸，可直接替换同规格的市售航模电机，无需修改机臂结构。需要注意的是，该结构中电子元器件部分采用通用适配设计，绕组参数、磁钢牌号可根据实际动力需求做调整，结构本体预留了足够的参数调整空间，设计人员可根据目标起飞重量、续航要求灵活调整绕组线径、匝数与磁钢厚度，适配不同量级的四旋翼机型。在实际建模过程中，所有受力部位均做了圆角过渡处理，避免应力集中导致的结构断裂问题，转子外壳的散热缺口位置做了翻边强化，既满足绕组散热需求，又不会降低转子外壳的结构强度，在炸机冲击下可减少外壳变形概率。
