Nema17规格42式两相混合步进电机结构

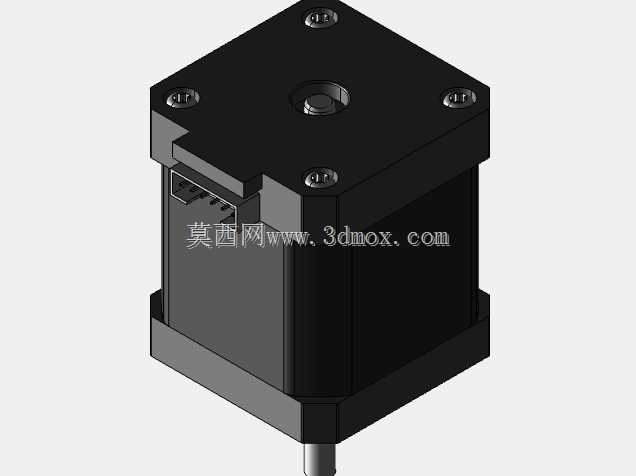

　　做小型自动化设备结构设计的工程师，对Nema17规格的步进电机肯定不会陌生，这类电机也就是行业内常说的42步进电机，安装法兰边长42mm，是桌面级设备、小型运动机构里用量极大的执行元件。这次的模型完整还原了17HS8401这款常规款步进电机的所有结构细节，从端盖的安装沉孔、机身的叠压定子外壳、尾部的出线座，到前端伸出的D型输出轴，所有和安装、干涉校验相关的结构都做了精准还原，完全可以直接导入装配体做布局校验，不用再自己花时间测绘建模。

　　从实际应用场景来说，这款电机的适配范围非常广，桌面级3D打印机的XYZ轴运动、小型雕刻机的进给驱动、点胶机的位移平台传动、自动锁螺丝机的轴系驱动、小型传送带的动力输入，甚至是一些DIY数控设备、教学实验台的运动执行，都会用到这个规格的电机。它的输出扭矩刚好适配轻载、中低速的运动场景，步距角常规为1.8度，搭配细分驱动器可以实现非常精准的位置控制，成本也控制得比较合理，是小型自动化方案里性价比极高的动力选择。

　　从功能特性来看，这款两相混合式步进电机，兼顾了反应式步进电机的高响应速度和永磁式步进电机的保持扭矩特性，静态保持扭矩可以满足大部分轻载传动的需求，低速运行时的振动控制也优于同尺寸的反应式电机。模型里还原的机身侧面出线座，是这类电机常见的侧出接线结构，接线端为标准的4Pin接插口，适配市面上绝大多数的两相步进驱动器，接线定义清晰，装配时不用额外做接线结构的适配。机身的叠片结构是步进电机定子铁芯的典型结构，模型里也做了对应的细节还原，能直观看到电机的机身成型工艺特征。

　　设计思路上，这类标准化的步进电机属于工业通用标准件，所有安装尺寸都遵循Nema17的统一规范，安装法兰的四个安装孔呈正方形分布，孔位中心距为31mm，安装孔为M3螺纹沉孔，沉孔深度刚好可以容纳M3内六角螺丝的头部，装配后螺丝不会突出法兰端面，保证电机安装面和设备安装板可以完全贴合。输出轴为直径5mm的D型轴，轴上的平面结构是为了配合带顶丝的同步轮、联轴器，避免传动过程中出现轴和传动件的相对滑动，输出轴的伸出长度也做了精准还原，选型时可以直接根据这个长度匹配对应的联轴器或者同步轮规格，避免出现轴长不够或者顶丝无法锁紧的问题。

　　外形尺寸与安装边界方面，这款电机的机身长度为48mm，属于42步进电机里的常规长度规格，机身截面为42mm*42mm的正方形，尾部没有突出的编码器结构，整体外形规整，在做设备布局时，只需要预留出对应长宽高的安装空间，同时在侧方出线位置预留出接线和走线的空间即可，不会有额外的突出结构造成干涉。前端盖的止口尺寸也做了精准还原，这个止口是用来和设备安装板上的定位孔配合的，装配时可以保证电机输出轴和传动机构的同轴度，避免因为安装不同心造成的轴磨损、传动振动大等问题。很多工程师在做装配建模时容易忽略止口的尺寸，导致实际装配时电机无法定位，这个模型把止口的直径、突出长度都做了准确还原，导入装配后可以直接做配合，不用再反复核对样本尺寸。

　　实际做结构设计时，这类标准件的模型精度直接影响整个装配体的干涉校验结果，比如电机和安装板的配合、输出轴和联轴器的配合、接线端和机身周边结构的间隙，这些细节如果模型不准，很容易在实际加工装配时出现问题，要么是螺丝装不上，要么是接线被结构件压住，要么是传动件和电机端盖摩擦。这个模型把所有和装配相关的细节都做了还原，包括端盖上的四个固定螺丝的头部沉孔、出线座的凸起尺寸、输出轴的D型切面位置，都和实物完全一致，不管是做设备的方案布局，还是做安装板的孔位设计，都可以直接参考这个模型的尺寸，不用再反复查阅产品手册核对参数，能节省不少前期建模和选型的时间。

　　另外要注意的是，这类步进电机在安装时，安装板的平面度有一定要求，如果安装板变形，会导致电机端盖受力不均，长时间运行可能会造成电机内部轴承磨损，出现运行噪音大、定位不准的问题。模型里的电机安装面是完全平整的结构，在设计安装板时也可以参考这个平面度要求，在安装孔周边不要有突出的焊缝或者凸台，保证电机安装面和安装板完全贴合。同时，电机的输出轴不要承受过大的径向力，因为这类步进电机的前端轴承主要承受轴向和少量径向载荷，如果用皮带轮传动，皮带的张紧力不要过大，否则会加速轴承磨损，缩短电机使用寿命，这些选型和安装的注意点，在参考模型做结构设计时也需要同步考虑进去。
