图书馆时髦款式屋顶框架结构设计

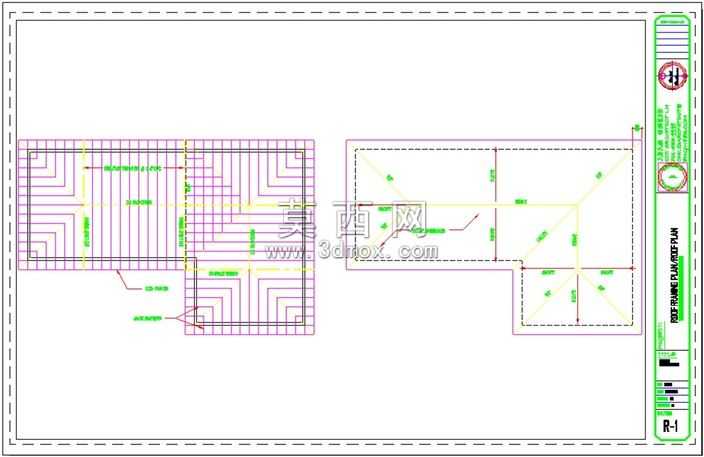

本作品为图书馆大楼的时髦款式屋顶框架结构设计方案，采用三维建模软件完成整体结构的参数化搭建，建模过程中严格遵循建筑结构设计规范，对屋顶的主次梁排布、节点连接、分区受力结构进行了精细化还原。建模阶段首先依据建筑平面轮廓确定屋顶的整体边界，将屋顶划分为两个主要功能分区，左侧区域采用密肋梁排布形式，通过等距布置的横向与纵向梁体形成规整的网格受力体系，梁体的截面尺寸、排布间距均经过受力合理性校验，保证屋面荷载能够均匀传递至下部承重结构；右侧区域采用斜向梁体搭配局部加强框的结构形式，针对不规则的平面轮廓优化梁体走向，在边角区域设置闭合加强框提升局部结构刚度，避免应力集中问题。材质设置上，对结构梁体赋予混凝土材质表现，通过调整材质的粗糙度、颜色参数还原建筑结构的真实质感，对尺寸标注、分区标识线采用差异化的颜色图层区分，方便查看不同的结构信息。渲染阶段采用正交视图输出，完整呈现屋顶框架的平面布局、梁体走向、节点位置，同时保留了专业的制图标注信息，清晰标注各段梁体的定位尺寸、分区边界。设计思路围绕建筑的时髦款式定位，在保证结构受力安全、满足屋面承重与防水构造要求的前提下，优化梁体排布的规整度，兼顾结构实用性与视觉美观性，整体框架既能够适配图书馆大楼的建筑风格，也为后续的屋面施工、构件预制提供了精准的三维结构参考，可直接用于结构校验、施工交底等场景，清晰展现了该款时髦屋顶框架的完整结构逻辑与设计细节。
