铝型材搭建线性手刹顺序换挡模拟装置

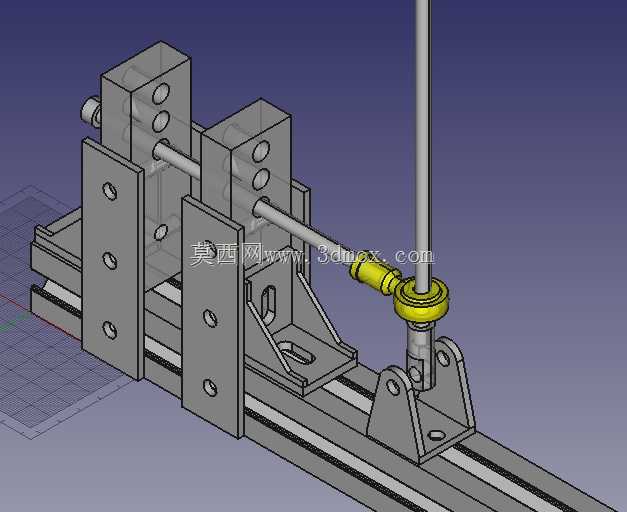

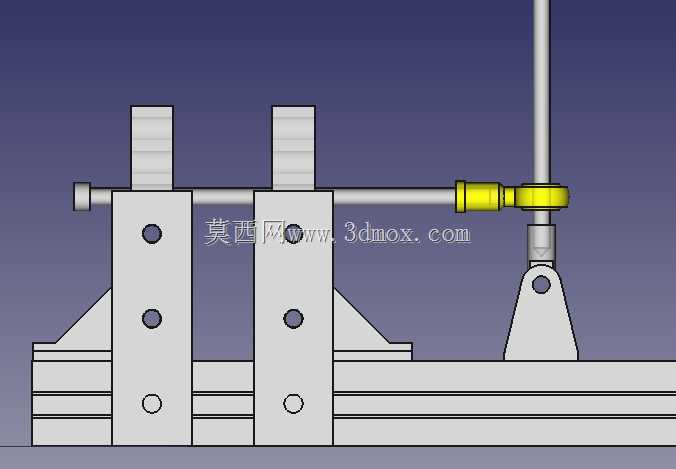

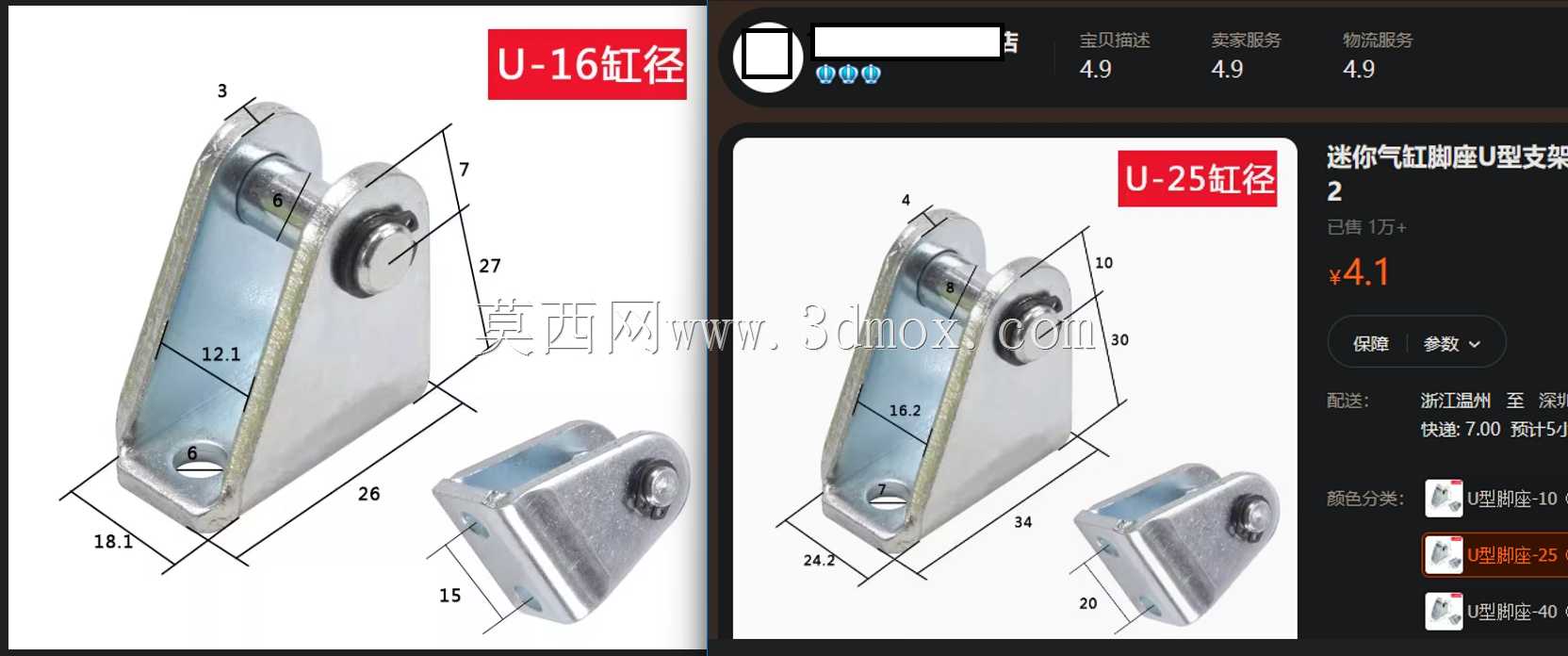

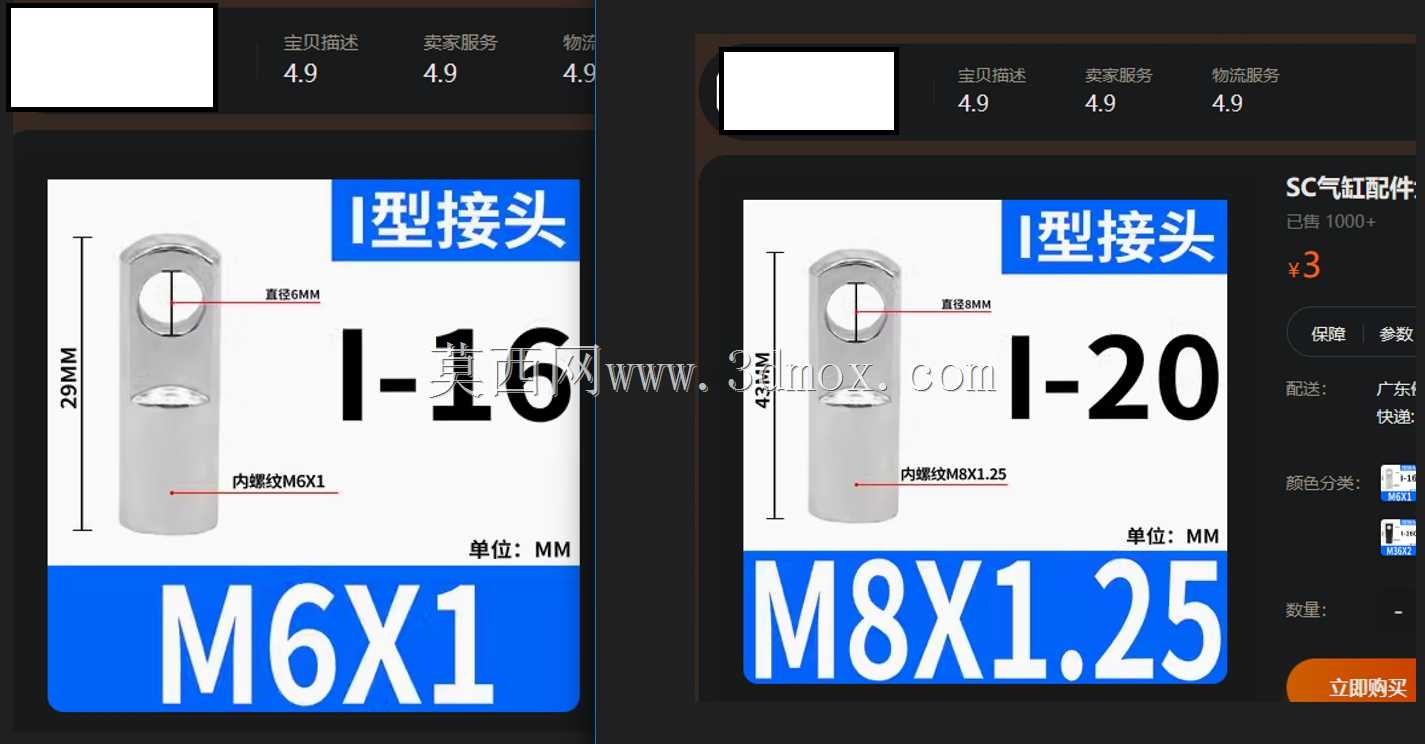

　　这套模拟装置主要面向模拟赛车外设改装、小型操作实训台搭建场景，可同时实现线性手刹制动模拟与顺序档位切换的操作反馈，核心依托标准工业铝型材作为搭建基底，大幅降低了非标定制零件的加工需求，适合个人DIY改装、小型实训教具制作等场景使用。从结构功能来看，装置将换挡操作与手刹操作的传动路径做了集成布局，换挡杆的纵向推拉动作通过直线光轴传递档位触发信号，手刹的提拉动作通过铰接支座带动线性传感部件输出制动量信号，两套操作机构的运动路径互不干涉，操作时的力反馈可通过调整铰接点阻尼、光轴滑动阻尼进行适配，匹配不同使用场景下的操作手感需求。设计思路上优先选用市面通用的标准型材与标准紧固件，所有安装孔位均适配铝型材的槽宽标准，

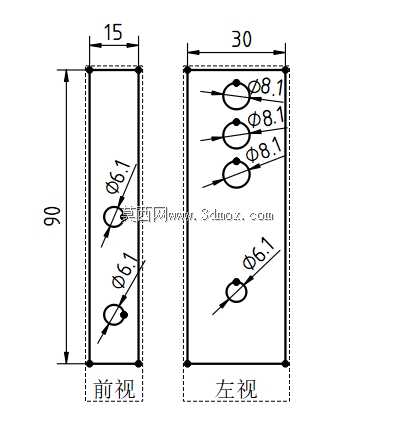

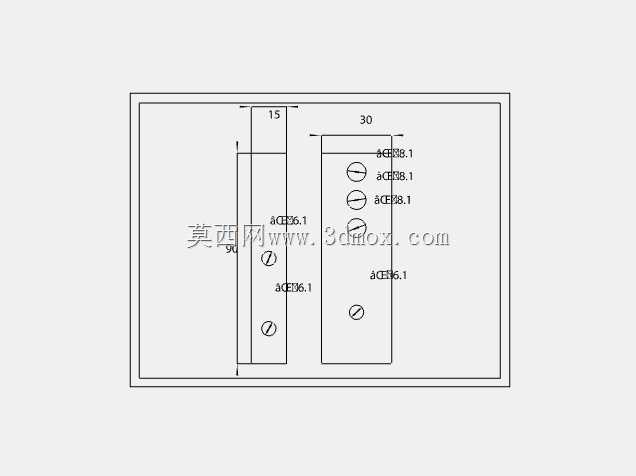

　　不需要额外制作复杂的异形安装基座，仅少量连接件为DIY加工件，加工难度控制在普通台钻、角磨机即可完成的精度范围内，大幅降低了制作门槛。安装边界方面，整套装置的底部依托双根平行铝型材作为安装导轨，可直接通过T型螺栓固定在铝型材框架的操作台面上方，横向安装宽度控制在200mm以内，纵向操作行程预留150mm的推拉空间，手刹提拉方向预留120mm的摆动空间，安装时不需要对台面做额外的打孔改造，可根据使用需求灵活调整安装位置，适配不同尺寸的模拟驾驶舱、实训操作台架。结构细节上，光轴与安装支座之间采用直线轴承做滑动支撑，减少换挡推拉时的卡顿感，手刹铰接位置采用带阻尼的销轴连接，可通过锁紧螺母调整铰接阻尼，模拟真实手刹的提拉阻力，

　　档位触发位置预留了传感器安装位，可适配霍尔传感器、微动开关等不同类型的信号采集部件，不需要额外修改结构即可完成信号部分的改装。实际使用中，这套装置既可以单独作为线性手刹外设使用，也可以通过调整换挡杆的连接结构适配不同档位数量的顺序换挡需求，铝型材的槽道结构可灵活拓展安装手球、防尘套、档位标识牌等附属部件，不需要在主体结构上额外打孔。从结构强度来看，所有受力支座均采用折弯件与角件组合的连接方式，受力方向与铝型材的槽道受力方向匹配，频繁操作时不会出现连接松动的问题，光轴的支撑间距经过合理设置，推拉操作时不会出现光轴翘曲、卡滞的情况，铰接支座的受力点做了加强筋设计，手刹大力提拉时不会出现支座变形的问题。对于结构设计从业者来说，

　　这套结构的参考价值在于用最少的非标零件实现了两套操作机构的集成，充分利用了标准铝型材的模块化安装优势，在小型操作装置、实训教具的设计中可以直接借鉴这种模块化搭建思路，减少非标零件的设计量，缩短制作周期，同时兼顾结构的可调性与拓展性，不需要重新设计主体结构即可适配不同的功能拓展需求。
