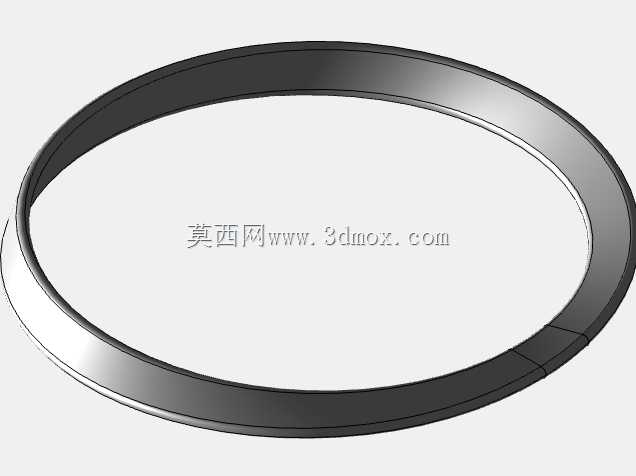

特殊曲面异形滚动体几何结构设计

　　本次设计的特殊曲面异形滚动体，跳出了传统滚动轴承中球形、圆柱形、圆锥形滚动体的常规构型逻辑，核心是通过连续无折痕的闭合曲面构造，实现滚动过程中接触轨迹的特殊变化，可应用于特殊工况下的低摩擦传动、几何演示教具、趣味机械结构开发等场景。从实际工程落地的角度看，这类异形滚动体的设计首先要解决的是曲面连续性问题，整个实体不存在尖锐棱边，所有曲面过渡均满足G2连续要求，避免滚动过程中出现卡滞、接触应力突变的问题。在功能特性层面，该滚动体在平面上滚动时，其质心始终保持在同一高度，不会出现常规多边形零件滚动时的上下颠簸，这一特性使其可以替代传统滚动体应用在对运行平稳性有特殊要求的轻载传动场景中，比如精密仪器的微调支撑结构、

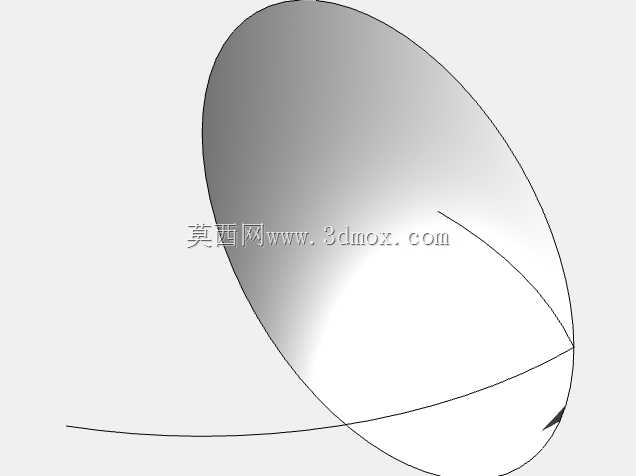

　　低振动输送轨道的滚动支撑单元，也可作为机械原理教学的实体演示件，帮助学习者理解空间曲面、连续闭合几何体的运动特性。设计过程中，首先确定了曲面的边界约束条件，整个实体的最大外接轮廓等效直径可根据实际安装需求调整，常规适配小型轴承安装位的版本，最大外接圆直径控制在12mm，轴向宽度8mm，可直接替换同尺寸的标准圆柱滚子安装进对应规格的轴承外圈与内圈之间，不需要对轴承座、轴的安装尺寸做额外修改，安装边界与标准6201系列轴承的滚动体安装腔完全兼容。曲面生成阶段，采用了空间曲线扫掠结合曲面缝合的建模逻辑，先绘制三个互相垂直平面内的闭合轮廓曲线，再通过多截面曲面命令生成连续的外表面，最后对实体进行倒圆角处理，所有过渡圆角半径统一为0.5mm，

　　既消除了应力集中点，也避免了滚动过程中与滚道的刮擦。从材料适配角度看，该结构可采用轴承钢、工程塑料、陶瓷等多种常用滚动体材料加工，采用轴承钢材质时，表面淬火硬度可达到HRC60-64，满足常规轻载传动的耐磨要求；采用POM工程塑料材质时，可应用在无油润滑、耐腐蚀的工况场景，比如食品加工设备的输送支撑结构、化工设备的轻载传动部位。需要注意的是，由于该滚动体的接触轨迹为空间连续曲线，与传统滚动体的线性接触、点接触形式不同，在配套滚道设计时，需要对应调整滚道的曲面轮廓，保证滚动体在整个滚动行程中与滚道的接触应力均匀分布，避免局部应力过大导致的早期磨损。在几何验证阶段，通过运动仿真模拟了该滚动体在水平平面、倾斜平面、V型滚道内的滚动状态，

　　确认其质心波动量控制在0.02mm以内，远小于同尺寸三角形零件滚动时的质心波动值，完全满足平稳滚动的设计要求。针对实际装配场景，该滚动体的装入方式与标准圆柱滚子一致，可通过轴承保持架均匀分隔在轴承内外圈之间，保持架的兜孔形状需要根据滚动体的最大截面轮廓做适配调整，保证滚动体在兜孔内可自由转动，不会出现卡滞。这类特殊曲面结构的设计，也为非圆滚动体的工程化应用提供了参考，打破了传统滚动体必须为回转体的设计思路，在一些对运动轨迹有特殊要求的非标机械设计场景中，可基于该曲面逻辑衍生出更多适配不同安装空间、不同载荷要求的异形滚动结构，比如应用在异形轨道的巡检机器人行走轮、特殊轨迹的凸轮传动机构等场景，拓展机械结构的设计边界。
