加热功能旋转调节旋钮结构设计

　　在温控类机电设备、小型加热工位器具、实验室加热装置以及民用厨电加热模块的操作端，这类带加热功能的旋转调节旋钮是操作人员与设备温控系统交互的核心操作部件，区别于普通的通断开关，它需要兼顾旋转档位的清晰手感、操作端的隔热防护、与内部电位器或编码器的可靠连接，同时要适配面板安装的空间边界，避免与周边操作件产生干涉。

　　从实际使用场景来看，这类旋钮常被用在台式加热台、小型工业烘箱、熔胶加热装置、饮品加热设备的控制面板上，操作人员通过旋转旋钮来调整加热功率或者设定目标温度，部分带档位结构的旋钮还会在对应温区设置卡位，让操作人员不用看刻度也能快速调到常用档位，比如实验室常用的60℃保温档、120℃熔解档、180℃高温档，都能通过旋转的阻尼反馈快速定位，不用反复核对刻度，提升高频操作下的效率。

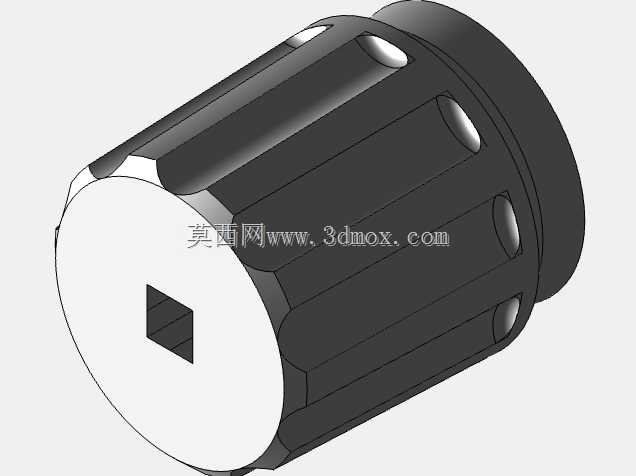

　　设计这个旋钮的时候，首先要考虑的是操作端的隔热问题，因为旋钮下方连接的是加热设备的面板，长时间高温工作后面板温度会传导到旋钮上，如果直接用实心金属结构，很容易出现烫伤操作人员的情况，所以主体结构采用了带中空夹层的柱形设计，外层的操作面做了防滑的凹槽结构，既增加旋转时的摩擦力，戴薄劳保手套操作也不会打滑，同时凹槽结构也能减少与内部金属嵌件的接触面积，降低热传导的效率，哪怕设备连续工作数小时，旋钮外表面的温度也能保持在安全触碰的范围内。

　　旋钮的连接端采用了方孔嵌合结构，这个尺寸是匹配常规6mm方轴的电位器与旋转编码器做的，方孔的公差控制在H7级别，既保证安装的时候能顺畅套入轴体，又不会因为间隙过大出现旋转旷量，避免旋钮转动的时候出现空程，导致调节档位不准的问题。柱形的主体外径控制在22mm，突出面板的高度为18mm，这个尺寸是经过多轮操作验证的，成年人的拇指和食指捏合旋转的时候，刚好能覆盖旋钮的防滑区域，不会因为旋钮太细捏不住，也不会因为太粗导致旋转力矩过大，操作费力。安装的时候只需要从面板正面套入，背面用配套的锁紧螺母固定在面板上，面板的开孔直径只需要20mm就能完成安装，周边预留3mm的安全间隙就不会和旁边的按钮、指示灯产生干涉，适配绝大多数常规设备的面板布局。

　　结构上还做了档位限位的凸台设计，在旋钮内部的下端面设置了两个对称的限位卡点，和面板上安装座的限位档块配合，能把旋钮的旋转角度限制在270度范围内，刚好匹配电位器从最小功率到最大功率的旋转行程，避免操作人员旋转过度把内部电位器拧坏，同时卡点的位置做了R0.5的圆角过渡，旋转到限位位置的时候不会出现生硬的撞击感，也能减少长期使用后的磨损，提升部件的使用寿命。外表面的处理采用了哑光磨砂的质感，不会因为手上的油污或者汗渍留下明显的痕迹，长期使用也能保持外观的整洁，黑色的主体配色也能适配绝大多数工业设备、民用电器的面板配色风格，不用额外做表面配色的定制就能直接适配多数产品的外观设计。

　　在实际的装配验证中，这个旋钮的结构能适配-20℃到150℃的工作环境温度，哪怕是在靠近加热腔的面板位置安装，也不会因为高温出现结构变形，导致旋转卡滞或者连接松动的问题，方孔的嵌合结构不需要额外打胶或者顶丝固定，只需要靠轴体和孔的过盈配合加上锁紧螺母的固定，就能承受长期反复旋转的操作力，经过万次旋转测试后，也不会出现松脱或者档位错位的情况，完全能满足工业级设备的使用强度要求。
