联力桌面光驱位CD支撑固定结构件

　　这款支撑结构主要适配联力桌面型机箱的光驱扩展位，解决桌面立式摆放时光驱位内置CD驱动器或外置光盘读写模块的承托固定问题，在桌面小型化装机场景中，很多用户会保留光驱位用于工业控制光盘读取、专业音频CD抓取或是老旧专业软件的光盘介质读取需求，常规机箱光驱位仅靠两侧滑轨固定，在桌面频繁触碰、机箱轻微移位的工况下，长条形的光驱设备容易出现前端下沉、滑轨受力不均的问题，长期使用会导致滑轨变形、光盘读取时光头定位偏移，直接影响数据读取的稳定性。

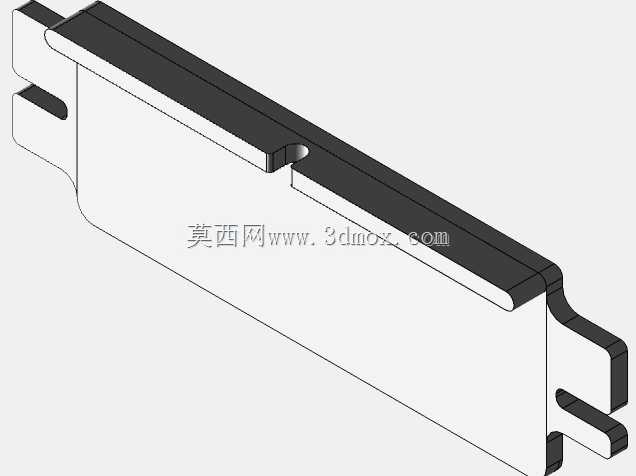

　　从结构设计来看，该支撑件采用长条式悬臂承托形态，整体为等厚薄壁结构，厚度匹配机箱光驱位下方的预留安装间隙，不会额外占用机箱内部的硬件排布空间，件体上设置的两处凸卡结构，分别对应机箱光驱位下方的预装定位孔与光驱设备底部的定位凹槽，安装时无需额外螺丝固定，直接将卡舌对准对应槽位推入即可完成限位，安装全程不需要拆解机箱其他结构，单人即可在半分钟内完成装配，拆卸时只需轻抬件体尾部即可脱出卡合位，方便后续硬件更换维护。件体尾部设置的弯折翻边结构，一方面抵住机箱内部的横梁结构，承担悬臂结构的尾部支撑力，避免承托时件体出现向下弯折的形变，另一方面翻边的圆弧过渡处理不会刮伤机箱内部的线材，装机理线时不用担心线材被尖锐边角割破绝缘层。

　　在实际使用场景中，该支撑件的承托面完全贴合光驱设备的底部平面，接触面积覆盖光驱设备长度的三分之二，能够均匀分散光驱自身重量以及光盘高速旋转时产生的微幅振动，避免振动传导到机箱其他硬件导致共振噪音，同时也能减少光头读取数据时的振动干扰，提升坏盘、老旧光盘的读取成功率。针对桌面使用场景中可能出现的机箱前倾、轻微磕碰情况，支撑件前端的挡边结构能够挡住光驱设备的前端底部，避免光驱从滑轨中滑出脱落，相比常规的螺丝固定方式，这种卡合式支撑不会在光驱外壳上留下螺丝压痕，对于收藏级硬件、二手拆机光驱的外观完整性也有较好的保护作用。

　　设计过程中充分考虑了安装边界的适配性，件体的整体宽度严格匹配标准5.25英寸光驱位的内部净宽，不会和两侧的机箱滑轨、硬盘架产生干涉，顶部承托面的高度与滑轨安装面的高度差控制在0.2mm以内，保证光驱安装后保持水平状态，不会出现俯仰角度偏差导致的光盘托盘弹出卡滞问题。件体上预留的半圆形让位缺口，对应光驱底部的弹出机构凸起位，不会干涉光驱托盘的正常弹出与收回动作，缺口边缘做了倒角处理，即使安装时对位有轻微偏差，也能顺着倒角滑入正确位置，降低安装对位的难度。

　　从工况适配角度，该支撑件除了承托标准CD光驱之外，也可以适配同尺寸的光驱位硬盘托架、光驱位调速面板等扩展配件，只要是安装在标准5.25英寸光驱位的长条状设备，都可以通过该支撑件分担底部受力，尤其适合桌面立式摆放的小型机箱，这类机箱内部空间紧凑，硬件排布密集，光驱位设备往往没有额外的固定点位，长期使用下沉问题更为突出，加装该支撑件后能够大幅提升扩展硬件的安装稳定性，减少硬件故障概率。结构本身没有复杂的曲面或异形结构，加工难度低，采用常规板材冲压即可成型，批量生产时的成本控制空间较大，适合作为机箱的附赠配件或是第三方装机升级配件使用，实际装机测试中，连续插拔光驱托盘2000次以上，支撑件的卡合结构没有出现松动、形变，承托面的水平度偏差始终保持在允许范围内，能够满足长期使用的结构强度要求。
