带安装孔半圆弧形轴套连接结构

　　日常做非标设备配套结构设计时，这类带侧装孔的弧形轴套类零件，大多用在轻载传动的铰接点位，比如小型输送线的摆臂铰接处、工装夹具的翻转连接位，或是小型自动化设备里需要做径向限位同时保留轴向转动自由度的部位，它不需要承担大吨位的径向载荷，更多是给转动副提供定位支撑，同时通过侧面的安装孔完成锁紧固定，避免轴件在运转过程中出现径向窜动。

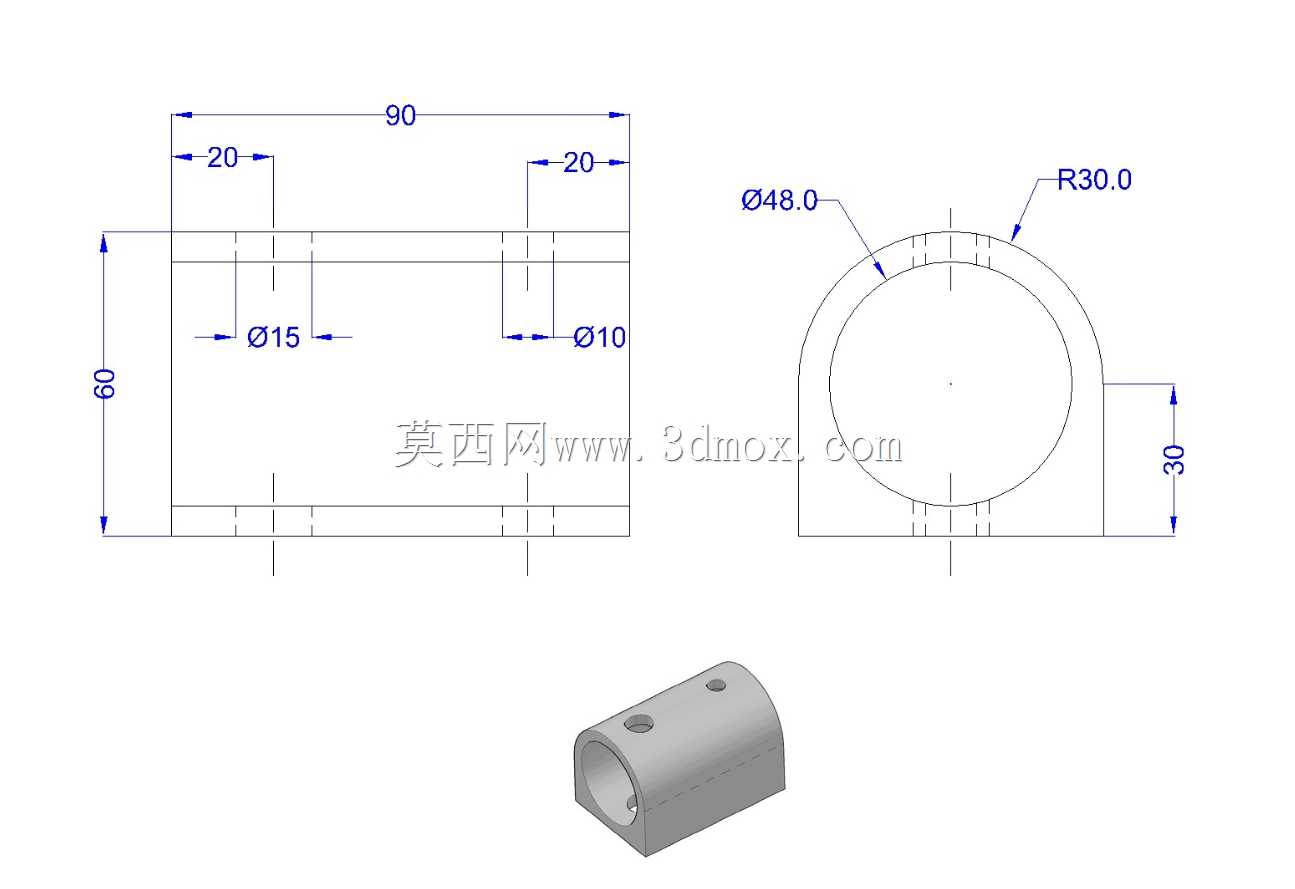

　　从结构设计逻辑来看，这个零件的主体采用半开放的弧形腔体结构，内腔直径匹配对应直径的转动轴，弧形外壁做了等厚处理，保证整体受力均匀，不会因为壁厚差导致应力集中。主体的直边段做了平直的安装基准面，两个侧耳上分别开设了不同直径的安装孔，对应不同规格的锁紧螺钉，其中一侧孔位距离端面20mm，另一侧同样距端面20mm，孔中心距主体安装底面的高度为60mm，两个安装孔的中心距为90mm，安装时可以直接贴紧设备的安装基面，通过螺钉完成锁紧，不需要额外做定位工装，装配效率较高。

　　零件的弧形顶部做了R30的圆弧过渡，和内腔Ø48的直径形成均匀的壁厚，顶部同样开设了定位孔，用来安装顶丝，对穿入内腔的轴件做轴向锁紧，防止轴在转动过程中出现轴向滑移。直边段的侧边高度为30mm，刚好和安装基面的贴合高度匹配，不会出现突出干涉的问题。

　　实际选型应用时，需要注意安装基面的平面度公差要控制在0.1mm以内，避免装配后零件出现变形，导致内腔圆度超差，加剧轴件的磨损。两个侧装孔分别适配Ø15和Ø10的螺钉，锁紧时要按照对角顺序逐步拧紧，避免单侧受力导致零件倾斜，影响轴的转动同轴度。顶部的顶丝孔在安装时要搭配弹垫使用，防止设备运转过程中因为振动出现松脱。

　　这类结构相比整体式的轴套，最大的优势是拆装方便，不需要将轴件整体从设备上拆下，就可以完成轴套的更换和维护，在需要频繁调整铰接位置、或是维护空间受限的设备点位上，实用性远高于整体式衬套。设计时特意将安装孔的位置做了对称布局，既可以正装也可以反装，适配不同方向的走线和管路布局，减少了非标设计时的重复建模工作量。

　　建模过程中需要注意弧形面和直边段的过渡处要做微小的倒角处理，避免热处理或是加工时出现应力开裂，同时安装孔的孔口要做沉孔处理，保证螺钉锁紧后头部不会突出零件表面，避免和周边运动部件出现刮擦。内腔的表面粗糙度建议控制在Ra1.6以内，减少和轴件转动时的摩擦阻力，如果是用在有粉尘的工况下，可以在内腔两端开设微小的密封槽，加装防尘圈，避免杂质进入摩擦面加速磨损。

　　在做装配校验时，要重点核对两个安装孔的中心距公差，控制在±0.05mm以内，保证和安装基座的孔位完全对齐，避免强行装配导致零件产生内应力，长期使用下出现断裂。弧形外壁的R30圆弧要和内腔保持同轴，同轴度公差控制在Ø0.03mm以内，保证整体壁厚均匀，受力时不会出现局部应力过大的问题。直边安装面和内腔轴线的平行度公差要控制在0.02mm以内，避免装配后轴件出现倾斜，导致转动卡滞。
