MigbotPrusai3打印机X轴张紧升级结构

　　在桌面级FDM3D打印机的长期使用过程中，X轴传动同步带的张紧度衰减是影响打印成型精度的核心诱因之一，不少入门级机型出厂时采用的固定端同步带安装结构，没有预留张紧调节余量，设备运行数百小时后同步带出现蠕变松弛，就会引发X轴运动丢步、打印件层纹错位、圆弧轮廓失圆等一系列问题，严重时甚至会出现传动带跳齿导致打印中途报废。这款针对Migbot Prusa i3机型设计的X轴张紧升级结构，就是针对原厂固定安装结构的缺陷做的针对性优化，不需要对设备原有型材框架做打孔、切割等破坏性改装，就能实现X轴同步带张紧度的无级调节，大幅降低后期设备维护的操作门槛。

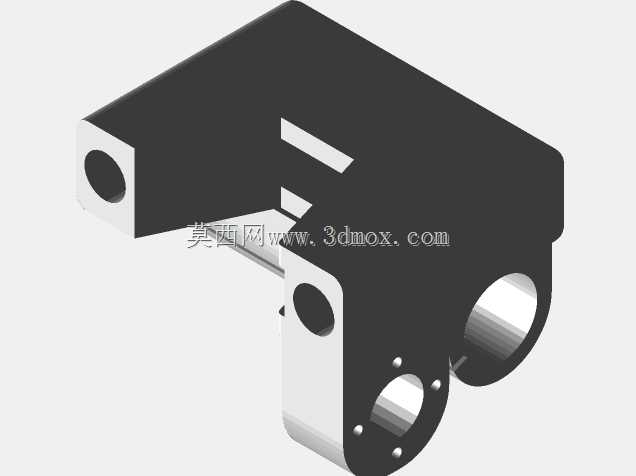

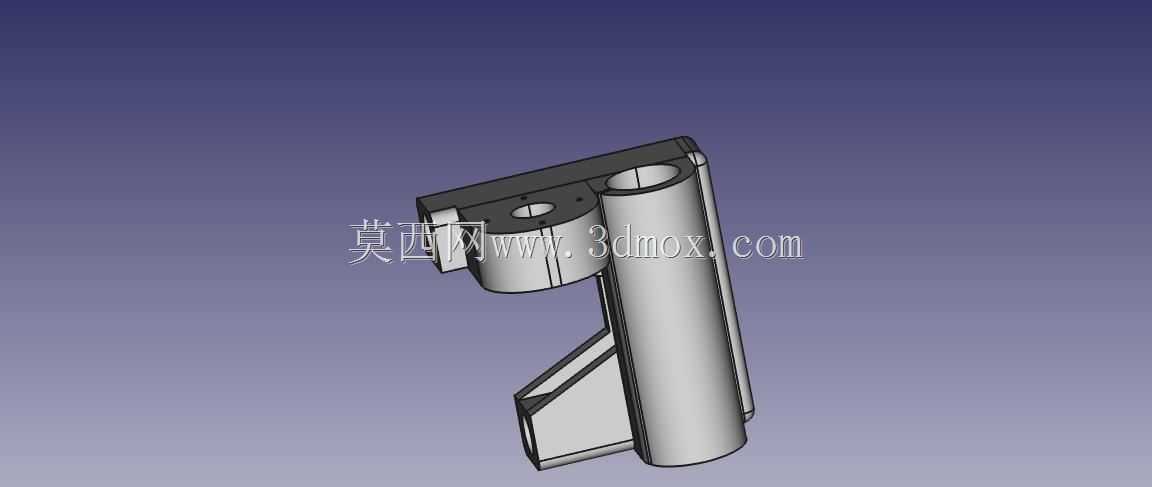

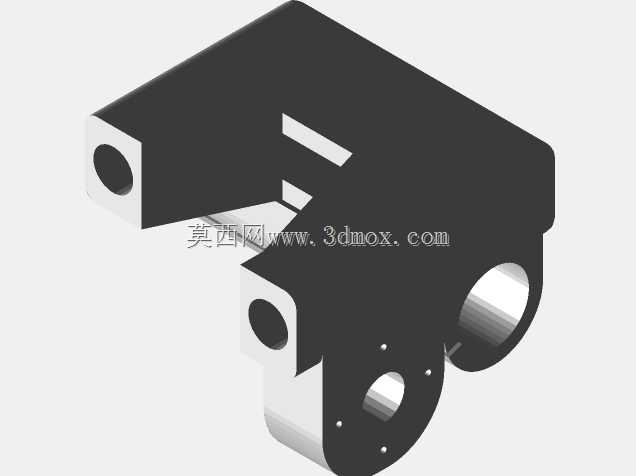

　　从实际安装适配的角度来看，这个张紧结构的安装边界完全匹配Migbot Prusa i3机型X轴端部的型材安装位，整体采用立式支撑结构设计，主体分为同步带轮安装腔、型材卡接段、调节支撑肋三个功能区域，其中同步带轮安装腔预留了标准惰轮的安装轴孔，孔位同轴度公差控制在0.05mm以内，能保证惰轮安装后转动无卡滞、无径向跳动，避免因轮系安装偏差带来的额外传动阻力。型材卡接段的内轮廓尺寸完全匹配原厂X轴端部的2020铝型材截面尺寸，安装时可以直接套入型材端部，不需要额外加工转接件，卡接后配合侧面的顶丝固定，就能保证整个张紧结构和型材框架刚性连接，不会在设备高速往复运动时出现结构松动。

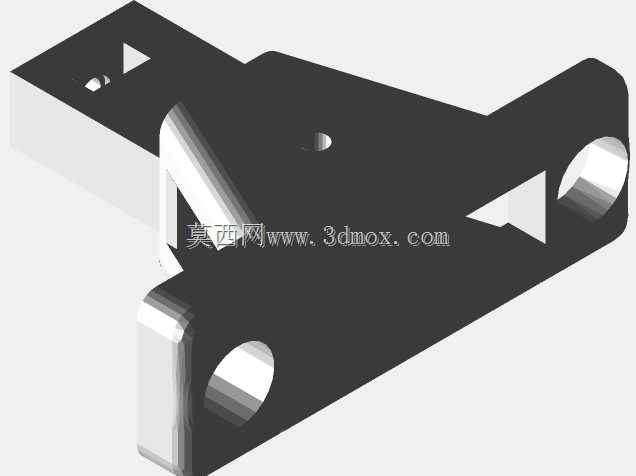

　　结构下部的三角形加强肋设计，是针对张紧调节时的受力方向做的强化处理，当同步带张紧后，整个张紧结构会承受来自同步带的斜向拉力，三角形加强肋可以把拉力均匀传导到型材安装面，避免长期受力下结构出现形变开裂，哪怕是把同步带张紧到推荐的预紧力上限，结构也不会出现应力集中导致的断裂问题。和市面上常见的外置式张紧改装件不同，这个结构把调节受力点设置在型材轴线方向，调节时只需要拧动端部的调节螺丝，就能带动惰轮安装座沿轴向平移，实现同步带张紧度的微调，调节过程中不会改变惰轮的平行度，也就不会出现同步带跑偏、磨边的问题。

　　从实际使用场景来看，这个升级结构适配所有采用2020型材作为X轴框架的Prusa i3架构3D打印机，不管是日常打印PLA、PETG等常规耗材，还是打印ABS、PC等需要更高运动稳定性的工程耗材，稳定的X轴张紧度都能保证运动过程中传动无间隙，打印件的立面光洁度、尺寸精度都能得到明显提升。尤其是在做高速打印改装时，X轴运动加速度提升到3000mm/s²以上的工况下，原厂固定结构的同步带很容易因为瞬时拉力过大出现跳齿，加装这个张紧结构后，可以根据打印速度的需求灵活调整同步带预紧力，匹配不同运动参数下的传动刚性需求，不需要反复拆装同步带来调整长度。

　　设计过程中也充分考虑了3D打印自制的工艺可行性，整个结构没有大角度悬空结构，打印时不需要添加大量支撑，采用常规PLA耗材打印就能满足使用强度要求，安装孔位都做了适配自攻螺丝的倒角处理，不需要额外攻丝就能完成装配。结构的外轮廓没有突出的尖锐边角，安装后不会和X轴滑台、打印头组件产生运动干涉，整个张紧结构的安装行程预留了8mm的调节余量，哪怕同步带使用较长时间出现松弛，也不需要裁剪同步带，直接通过调节螺丝就能重新张紧，大幅延长同步带的使用寿命，减少日常维护的耗材成本。
