适配3D打印机的Biqu H2双4010风机冷却组件

　　在FDM熔融沉积成型3D打印的实际生产场景中，挤出端的冷却效率直接决定了成型件的表面质量、层间结合强度以及长时间连续打印的工况稳定性，尤其是适配Volcano这类大流量热端、进行高速打印作业时，喉管段的散热不足极易导致耗材提前熔融膨胀，引发堵头、断料等故障，而模型成型区的冷却风量不均则会造成翘曲、层纹粗糙、悬垂面塌陷等问题，这套双4010风机配置的冷却组件，正是针对Biqu H2挤出结构的安装空间做的适配性设计，可同时覆盖热端喉管散热与模型成型区冷却两个核心冷却需求。

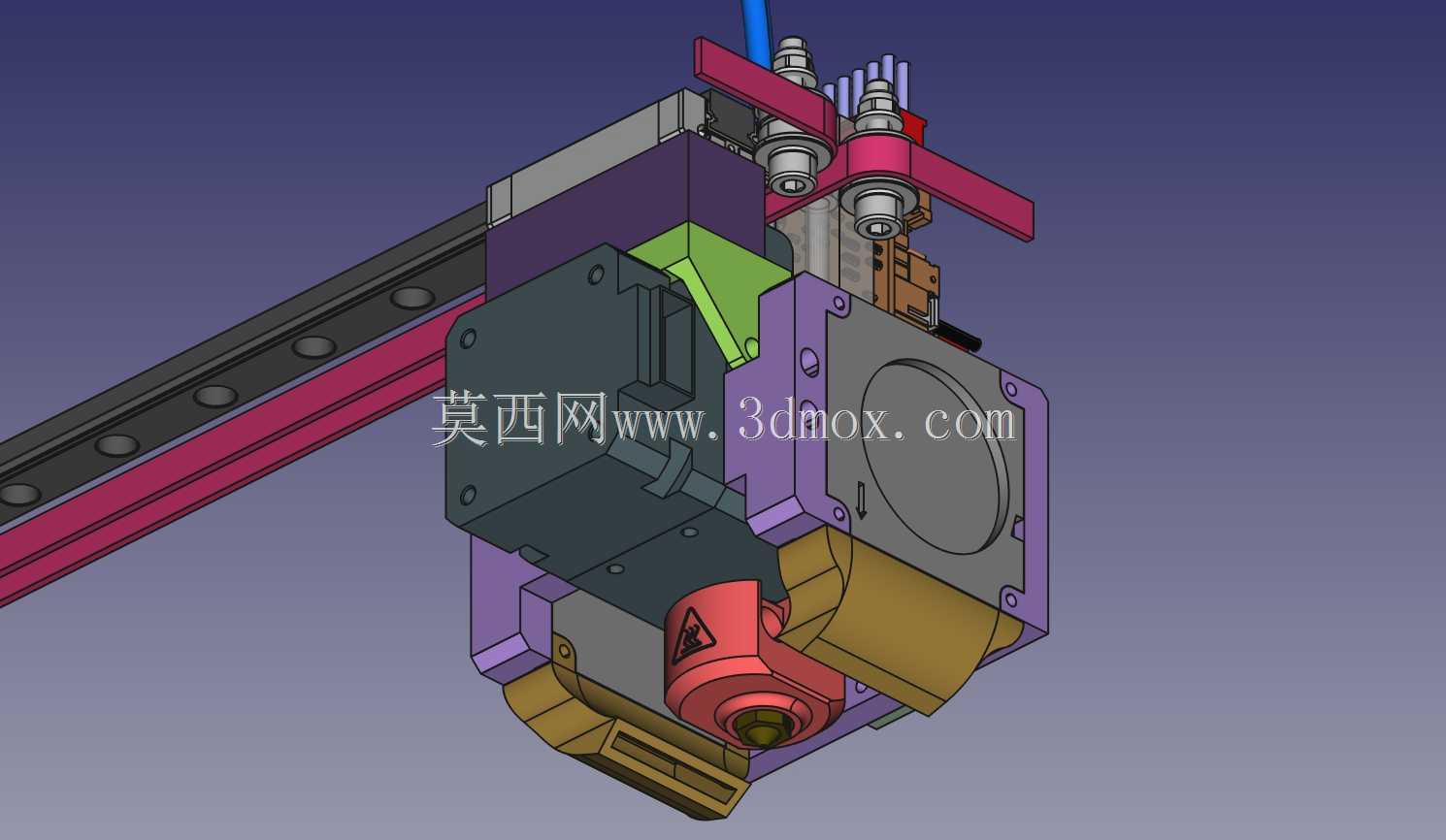

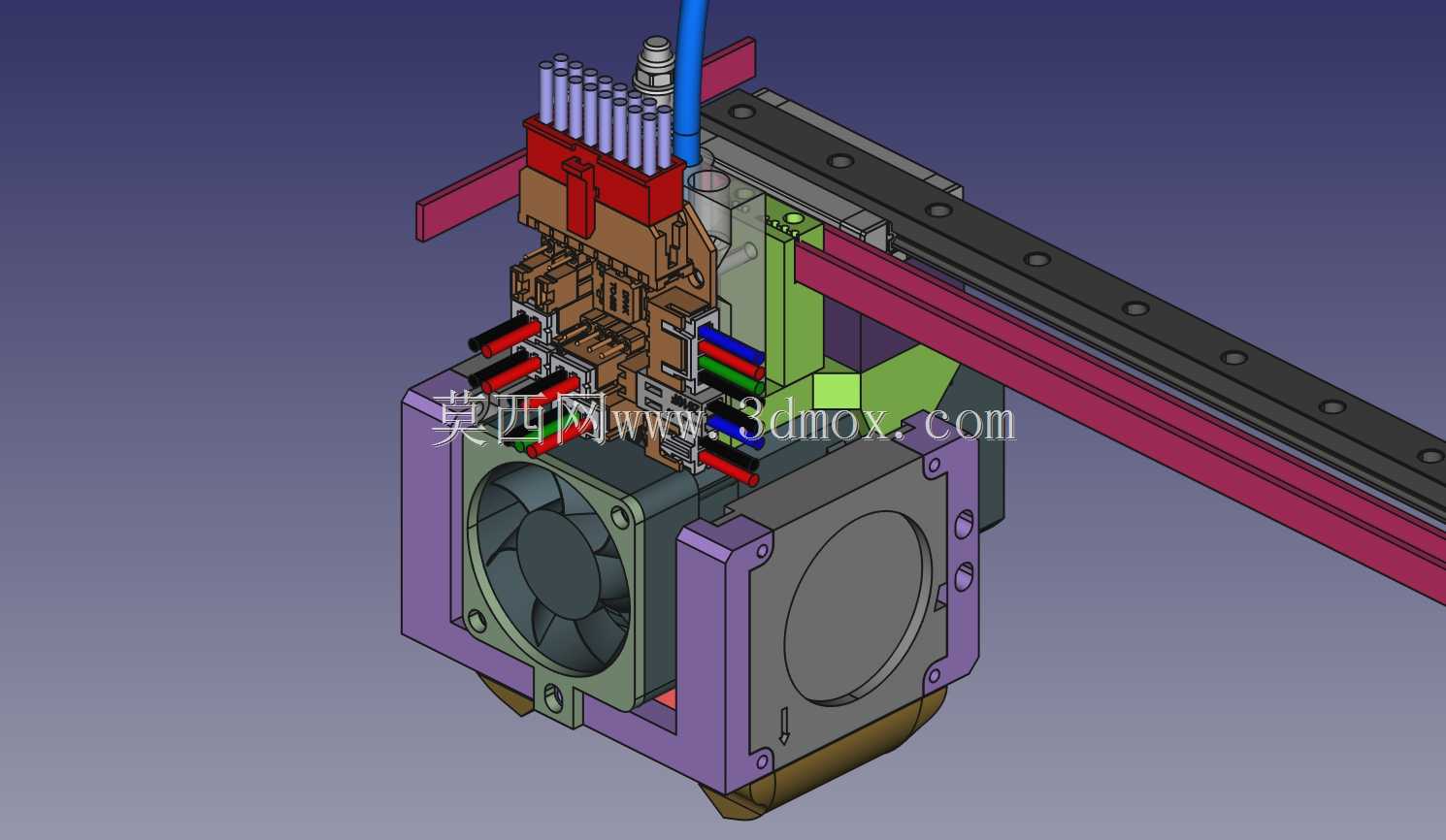

　　从实际安装边界来看，整套组件完全贴合Biqu H2挤出机的现有安装孔位设计，不需要对挤出主体做额外的打孔、切削等二次加工，两个4010规格的轴流风机分别布置在挤出组件的两个相邻侧面：其中一个风机的风道直接对准热端的散热鳍片区域，形成定向的强制对流风道，能够持续带走加热块向上传导的热量，保证喉管内的耗材在进入熔融区之前始终保持固态，避免耗材软化后卡在送料齿轮与喉管的衔接位置，哪怕是连续数十小时的长时间打印作业，也能将喉管段的温度控制在耗材玻璃化转变温度以下，从结构层面降低堵头故障的发生概率。另一个风机的出风方向则垂直指向喷嘴下方的模型成型区域，配套的导流风道能够将气流均匀分散到喷嘴周边的耗材挤出位置，让刚从喷嘴挤出的熔融耗材能够快速冷却定型，在打印悬垂结构、小角度斜面或者薄壁零件时，能够有效减少耗材因未及时冷却产生的下垂、拉丝问题，提升成型件的尺寸精度与表面光洁度。

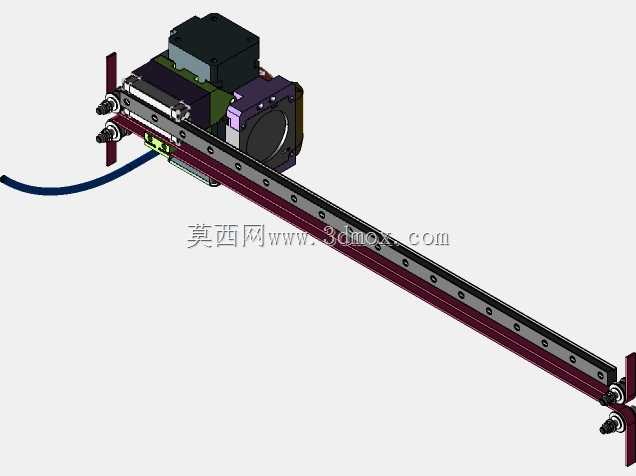

　　设计过程中充分考虑了3D打印头的运动负载问题，整套冷却组件的固定支架采用轻量化的结构设计，在保证安装强度、避免打印头高速往复运动时产生共振晃动的前提下，尽可能削减了非受力区域的材料厚度，不会给X轴运动导轨带来额外的负载负担，不会影响打印头的高速运动响应速度。同时组件的走线位置做了专门的限位卡槽设计，风机的供电线缆可以顺着挤出机的现有走线槽布置，不会在打印头运动过程中与周边的导轨、同步带或者机架结构发生剐蹭干涉，也不会因为线缆反复弯折出现断线故障。组件的安装位置也充分预留了热端的维护操作空间，后续需要更换喷嘴、清理加热块残留耗材或者调整挤出轮压力的时候，不需要完全拆除整套冷却组件，只需要松开少量固定螺丝就能露出操作区域，降低日常维护的操作复杂度。

　　从实际工况适配来看，这套冷却组件可以兼容V6、CHC以及Volcano等多种常见规格的热端结构，不需要更换风道主体就能适配不同长度的热端安装需求，不管是日常打印PLA这类需要快速冷却的耗材，还是打印ABS、PETG等对冷却风量有差异化需求的耗材，都可以通过调整风机的供电占空比来调节出风量，匹配不同耗材的冷却工艺要求。风道的出口形状经过多次迭代优化，不会出现气流直吹喷嘴加热块导致加热块温度波动的问题，能够在保证成型区冷却效果的同时，减少加热块的温度波动，稳定熔融耗材的挤出温度，进一步提升打印过程的稳定性。整套组件的所有安装配合面都做了公差适配，安装后不会出现风机晃动、风道错位的问题，两个风机的振动被支架的缓冲结构有效吸收，不会因为风机运转的振动传递到挤出端导致打印表面出现振纹。
