E3DV6与火山挤出头多适配安装组件

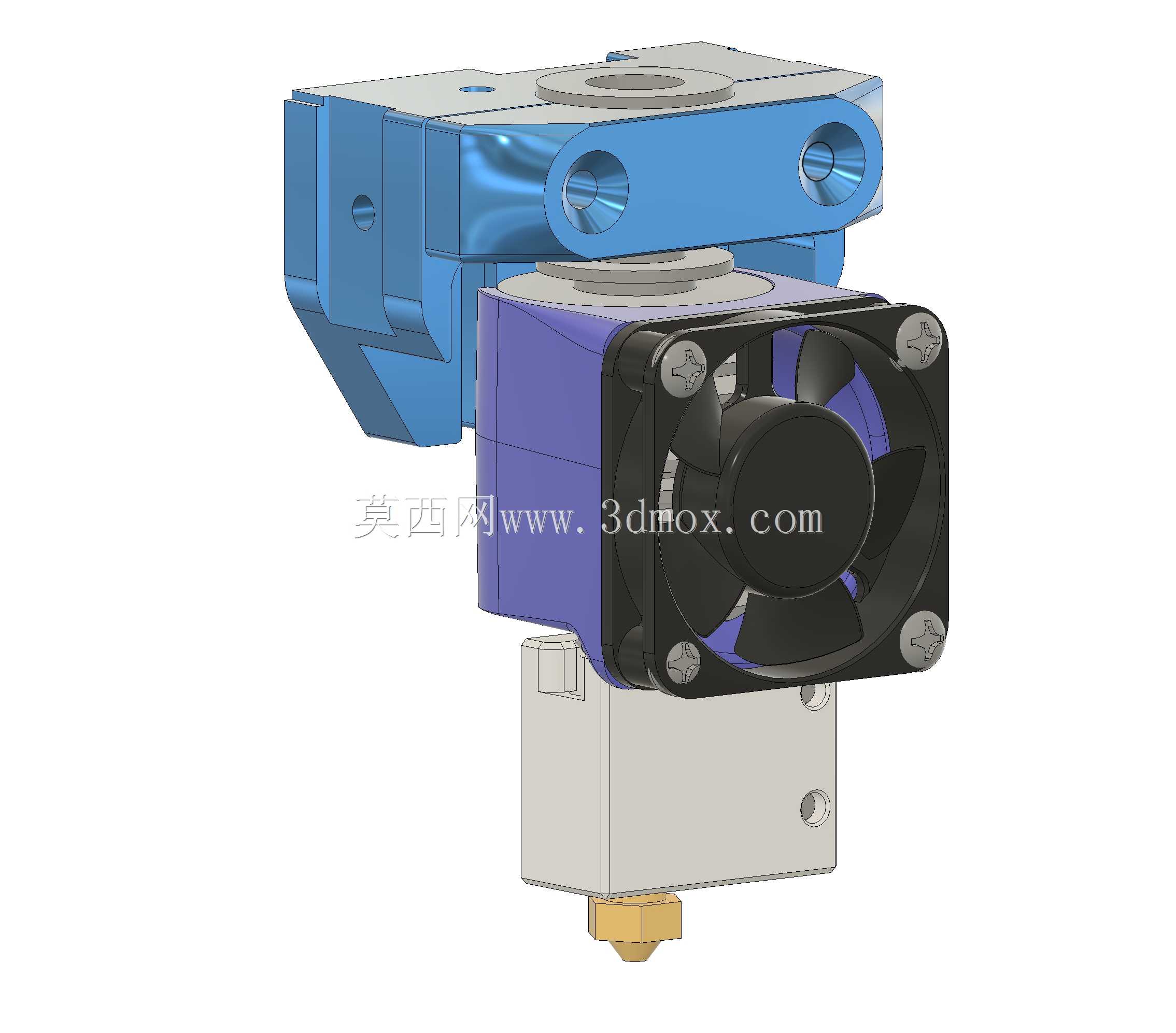

　　在桌面级FDM3D打印设备的改装与组装场景中，挤出端的适配性一直是影响整机打印稳定性、耗材兼容范围的核心因素，不少玩家在更换不同规格热熔喷头时，常会遇到安装孔位不匹配、散热风道错位、送料路径偏移的问题，这套适配组件正是针对E3DV6与V6火山两种主流热熔喷头的通用安装需求设计，可在同一安装基座上完成两种喷头的快速切换，无需重新设计打印头支架或调整整机运动轴的限位参数。从实际使用场景来看，该组件可覆盖常规PLA、ABS、PETG等通用耗材的普通打印需求，也能适配火山喷头所需的大流量高速打印场景，当使用标准V6喷头时可完成0.1-0.3mm层高的高精度细节打印，切换为火山喷头后可支持0.4-1.2mm大口径喷嘴的大流量快速成型，满足手板打样、工装夹具制作、大尺寸模型批量打印等不同工况的使用需求。组件的功能设计围绕挤出端的三大核心需求展开：首先是安装兼容性，基座上部的连接法兰采用标准20mm间距的孔位设计，可直接适配市面上主流的X轴滑车安装位，包括Openbuilds欧标20铝型材滑车、多数i3结构打印机的原厂X轴滑块、近程挤出机的直接安装位，无需额外加工转接板；其次是散热性能匹配，组件侧面集成了4010规格轴流风扇的安装位，风扇安装面与散热铝座的散热鳍片完全平行，风道可直接覆盖散热鳍片的全部迎风面，能将喉管上部温度稳定控制在耗材玻璃化转变温度以下，避免耗材提前软化造成的堵头、溢料问题；第三是定位精度，喷头安装位的同轴度公差控制在0.05mm以内，

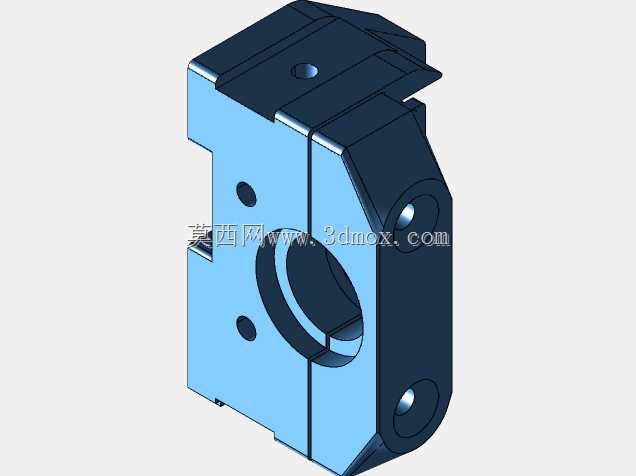

　　可保证喷嘴中心与安装法兰的定位基准重合，切换喷头后无需重新调整打印平台的水平偏移量，减少换件后的校准工作量。从设计思路上看，这套组件没有采用传统的单喷头专用支架结构，而是将安装基座设计为上下分层的模块化结构，上层为通用连接层，负责与X轴运动机构、近程挤出机的送料口对接，送料通道采用内径4mm的光滑通孔，内壁粗糙度控制在Ra1.6以下，可减少耗材送进过程中的阻力，避免耗材在送料路径中出现卡顿、刮屑的问题；下层为喷头适配层，通过统一的喉管锁紧螺纹与定位台阶，可同时兼容标准V6喷头的短喉管结构与火山喷头的加长喉管结构，锁紧螺母的安装位预留了足够的扳手操作空间，无需拆解整个散热组件即可完成喷头的更换操作。散热结构的设计也做了针对性优化，

　　散热铝座与上部安装基座之间采用隔热垫片分隔，可减少热熔端的热量向上传导至送料结构与运动滑块，避免滑块内的皮带、轴承因长期受热出现老化加速的问题；风扇的接线预留了走线槽，可将风扇线材沿安装基座的侧边引导至设备的拖链内，避免打印过程中线材与运动部件发生干涉。从安装边界尺寸来看，组件整体安装完成后的总高度为72mm，其中上部连接法兰的厚度为8mm，散热段高度为35mm，风扇突出安装面的厚度为10mm，喷头伸出段的长度根据选用的喷头类型有所区别，安装标准V6喷头时喷嘴端面距离安装法兰基准面的距离为45mm，安装火山喷头时该距离为55mm，安装时需根据选用的喷头类型调整Z轴的初始限位高度，保证喷嘴与打印平台的初始间距符合第一层打印的要求；

　　组件的横向最大宽度为48mm，在X轴上运动时不会与两侧的机架、同步带张紧结构发生干涉，可适配最大打印宽度在200mm以上的主流桌面级3D打印机结构。实际装配过程中，各部件的配合公差均做了适配调整，风扇安装位的卡扣尺寸与4010风扇的外框尺寸为间隙配合，公差带控制在0.1-0.2mm之间，既可以方便风扇的拆装更换，也不会因间隙过大造成风扇运行时的震动异响；喉管安装孔与送料通道的同轴度经过校准，可保证耗材送进过程中无台阶卡顿，即使使用柔性TPU耗材也能实现稳定送料，不会出现耗材在喉管入口处弯折、堵料的问题。在高速打印场景下，该安装结构的刚性也经过验证，上部法兰与X轴滑车的连接采用4颗M3螺丝锁紧，连接刚度可承受150mm/s打印速度下的运动加速度冲击，不会出现喷头晃动导致的打印层纹错位、尺寸精度超差的问题；散热结构在持续2小时以上的大流量打印过程中，散热鳍片上部的温度可稳定保持在50℃以下，完全满足不同耗材的打印温度要求，不会出现喉管过热导致的耗材回抽不畅、拉丝严重的问题。
