BTT TMC2208 TMC2209步进驱动模块结构设计

　　在桌面级3D打印设备、小型数控雕刻机、开源运动控制平台这类对步进电机运行静音性、控制精度有较高要求的场景里，TMC2208与TMC2209系列步进驱动模块是目前应用覆盖率极高的核心控制部件，本次还原的结构模型完整复现了BTT版本该类驱动的实际硬件形态，可直接用于整机装配干涉校验、控制板布局仿真、设备布线模拟等工程环节。

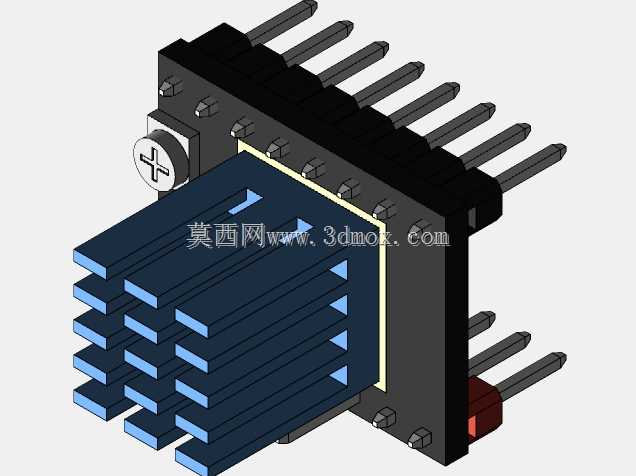

　　从实际使用场景来看，这类步进驱动模块主要承担步进电机的电流细分、静音驱动、 StallGuard堵转检测相关的硬件承载功能，替代传统A4988、DRV8825类驱动时，不需要改动原有控制板的插针接口定义，仅需调整对应跳帽的细分设置与电流限位参数即可完成替换，是现有开源运动控制设备升级静音驱动的首选配件。模型完整还原了模块的层叠结构：底层为标准2.54mm间距直插排针，排针数量与引脚定义完全匹配市面主流开源控制板的驱动插槽，排针伸出PCB底面的长度控制在3.5mm，刚好满足波峰焊后的引脚余量，插入控制板插槽后不会出现引脚过短接触不良、或是过长顶到控制板背面布线的问题。

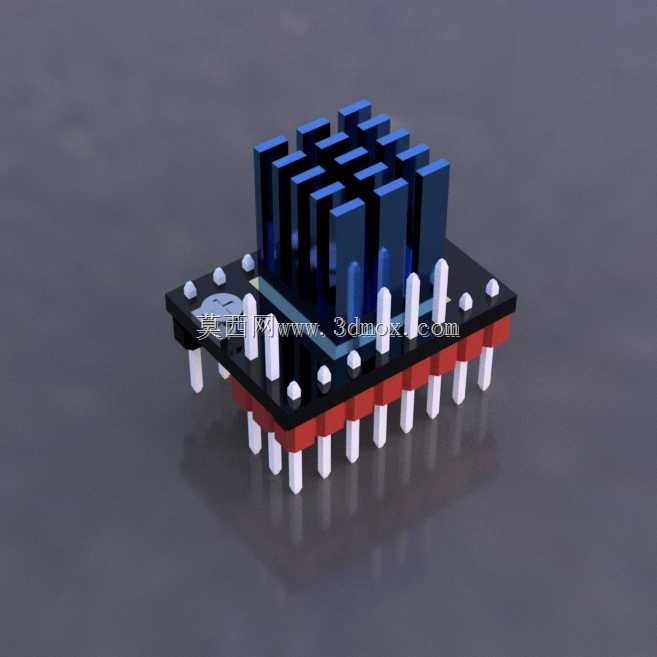

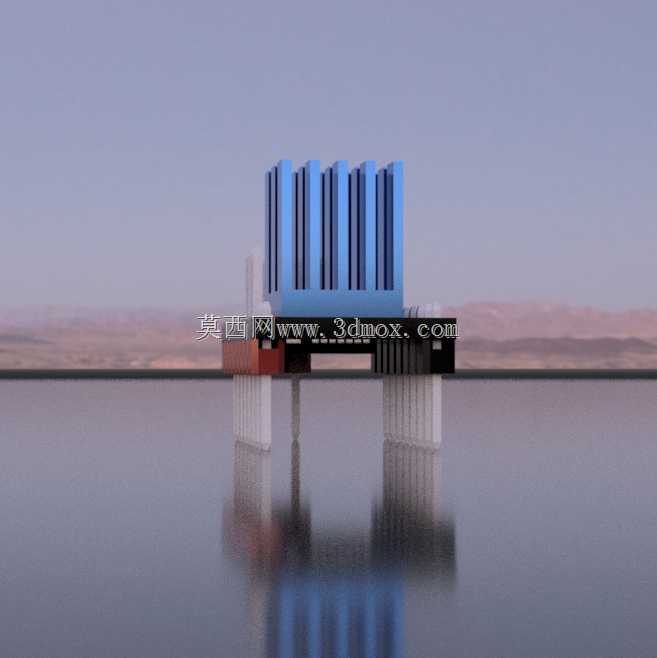

　　PCB主体部分采用标准直插驱动的通用尺寸，长宽边界为20mm*15mm，厚度1.6mm，板边预留了0.8mm的工艺倒角，避免安装时板边毛刺刮伤控制板阻焊层。PCB上方的散热结构是该类驱动的核心识别特征，模型完整还原了多柱式铝制散热片的形态，散热片通过导热双面胶贴合在驱动芯片表面，散热片总高度12mm，柱体之间预留了2mm的通风间隙，当设备散热风扇沿轴向吹风时，气流可穿过柱体间隙带走芯片工作产生的热量，不需要额外加装主动散热风扇即可满足1.2A持续输出电流下的散热需求，若设备安装空间紧凑、散热条件较差，该散热片的安装高度也预留了加装5mm厚度静音风扇的余量，不会和上方的布线、结构件产生干涉。

　　PCB板上的电位器、状态指示灯、配置跳帽的位置也完全按照实物还原：电流调节电位器位于PCB板侧方，调节旋钮表面做了十字开槽，安装后可通过螺丝刀直接在板侧调整输出电流，不需要拆下驱动模块即可完成参数校准；状态指示灯位于板边角落，高度不超过PCB顶面2mm，不会被散热片遮挡，设备上电后可直接观察驱动的供电状态与故障报警状态；配置跳帽位于排针侧的预留焊位，可根据使用需求选择UART串行通信模式或是 standalone独立运行模式，跳帽的安装高度与排针齐平，不会额外占用垂直安装空间。

　　从设计适配性角度来看，该模型的安装边界完全兼容市面所有采用标准步进驱动插槽的开源控制板，包括SKR系列、MKS系列、Rumba系列等主流3D打印机控制板，在做整机结构设计时，可直接将该模型导入装配体，校验驱动安装后与机箱侧壁、散热风道、布线槽的间隙是否满足要求，避免出现结构设计完成后驱动安装顶到外壳、或是散热片遮挡风道的问题。模型同时还原了驱动模块的所有外部特征，包括板边的定位缺口、焊盘的凸起形态、排针的红白绝缘层配色，在做设备爆炸图渲染、装配说明制作时，可直接调用该模型，不需要额外做外观修饰即可达到实物级的展示效果。

　　在实际工程选型阶段，该模型也可用于安装空间的预校验：部分紧凑型设备的控制板安装位距离机箱内壁仅15mm，常规带散热片的驱动总高度达到16mm就会出现安装干涉，通过导入该模型可直接测量驱动最高点到PCB安装面的距离，提前判断是否需要更换薄型散热片、或是调整控制板的安装柱高度，减少打样后反复修改结构的迭代成本。对于做驱动外壳改装、散热风道优化的设计人员来说，该模型的外形尺寸精度控制在0.1mm以内，可直接作为结构设计的基准参考，围绕散热片的形态设计导流风道，让散热气流精准流过散热片柱体间隙，进一步提升高负载运行下的驱动稳定性。
