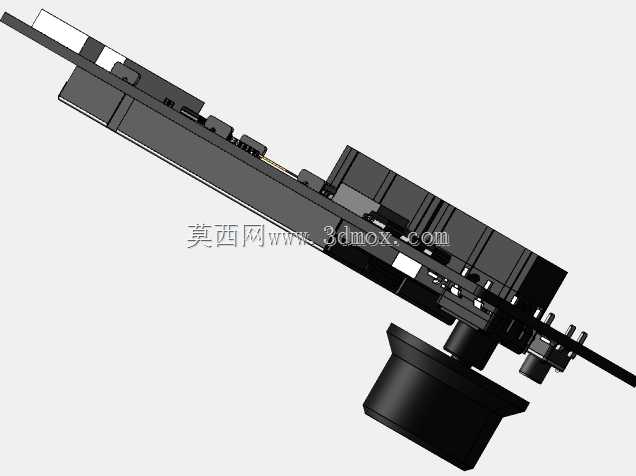

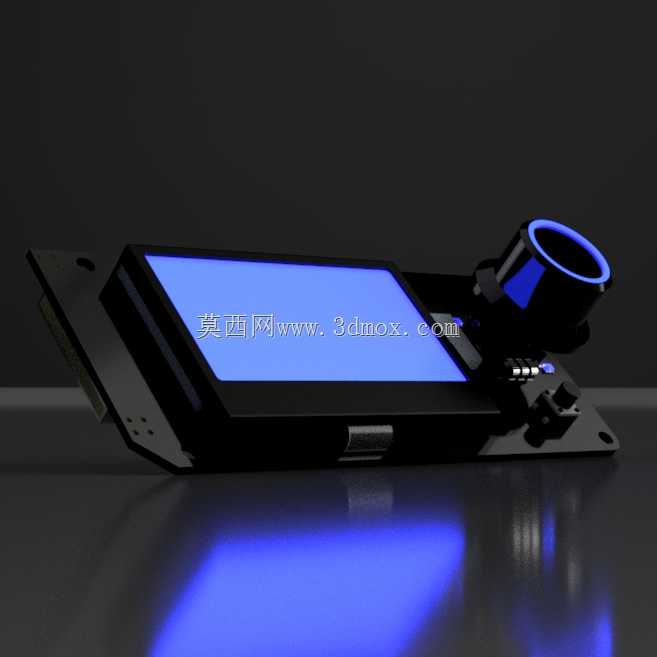

BTT Mini12864显示屏适配安装结构设计

　　做桌面级FDM设备改装的时候，不少玩家都会碰到原厂屏尺寸不合、安装位不匹配的问题，这款适配结构就是针对这类改装场景做的定制化设计，核心是匹配BTT Mini12864显示屏的安装需求，同时兼顾旋钮操控、接线避让的实际使用要求。先从实际使用场景说，这类小尺寸显示屏大多用在桌面级3D打印设备、小型数控雕刻机的操控端，需要嵌装在设备框架的前面板位置，既要让屏幕显示区域完全外露不被遮挡，也要给侧边的调节旋钮、状态指示灯留出足够的操作和观察空间，不能出现旋钮拧动碰边框、指示灯被挡看不到设备状态的问题。设计的时候首先卡准了屏幕本体的外形边界，屏幕的显示区域是12864点阵的液晶面板，外围的PCB板尺寸有固定的安装孔位，

　　结构件上对应的固定柱位置完全对齐PCB的安装孔，不需要额外打孔改装，直接用M2的小螺丝就能把屏幕锁在结构支架上，安装的时候不会出现孔位偏斜、螺丝拧不上的问题。考虑到实际装机的时候，屏幕背面要接排线和供电线，结构件的背面做了内凹的走线空间，深度刚好能容纳排线的接头，不会出现装上去之后排线被挤压、接触不良的情况，同时支架的侧边预留了旋钮的安装缺口，旋钮的旋转中心和结构件的缺口中心完全同轴，旋钮转动的时候不会和结构件边缘产生摩擦，操作的阻尼感不会受结构件影响。外形尺寸上，整个结构件的外轮廓刚好适配常规2020铝型材框架的前面板安装位，宽度和高度都控制在标准面板开口的尺寸范围内，不需要对设备原有框架做切割修改，

　　直接用卡扣或者侧面的固定螺丝就能把整个屏幕组件固定在框架上，安装边界做了1mm的安装公差余量，就算框架的开口尺寸有小范围的加工误差，也能顺利装进去，不会出现卡滞或者装完缝隙过大的问题。结构的正面做了屏幕的压边设计，压边的宽度刚好压住PCB板的边缘，不会遮挡屏幕的有效显示区域，同时压边的高度比屏幕表面低0.2mm，不会出现刮花屏幕表面保护膜的问题，屏幕装完之后表面和结构件正面基本齐平，不会有突兀的凸起，日常操作的时候不容易误碰到屏幕边缘。考虑到使用过程中可能会有少量灰尘、打印耗材的碎屑落到屏幕周围，结构件和屏幕接触的边缘做了微小的贴合止口，能减少碎屑从缝隙掉进设备内部的概率，同时也不会增加拆装的难度，

　　需要维护屏幕的时候只要拧下固定螺丝就能直接把屏幕拆下来，不需要撬动结构件。另外针对屏幕旁边的状态指示灯，结构件上对应的位置做了透光的缺口，指示灯的光线可以直接透出来，不需要额外做导光结构，就能清晰看到设备的通电、工作、报错状态，实际使用的时候不用凑到设备跟前就能判断设备运行状态。旋钮的位置做了下沉式的设计，旋钮表面比结构件正面低0.5mm，日常搬运设备的时候不容易误碰到旋钮导致参数被改动，同时操作的时候手指刚好能搭在旋钮上，旋转操作的手感不受影响。整个结构的壁厚做了均匀的2mm设计，不管是用FDM工艺打印还是用机加工方式做样件，都不会出现壁厚不均导致的变形问题，安装柱的位置做了局部加厚，螺丝拧入的时候不会出现柱体断裂的问题，反复拆装也能保持足够的固定强度。接线的位置在结构件的背面下方，排线可以顺着铝型材的槽位走线，不会出现线缆外露杂乱的问题，同时走线的位置没有尖锐的边角，不会刮破线缆的绝缘层，长期使用也不会出现线路破损的安全隐患。实际装机测试的时候，屏幕装完之后没有松动的情况，显示区域完全对齐正面的开口，旋钮旋转顺畅没有卡顿，指示灯的显示清晰可见，背面的排线有足够的弯曲空间，不会因为弯折角度过大导致排线断裂，整体安装之后和设备原有框架的贴合度很好，没有明显的缝隙，日常操作的时候整个结构件没有晃动感，完全满足小型数控设备、桌面级制造设备的操控面板安装使用需求。
