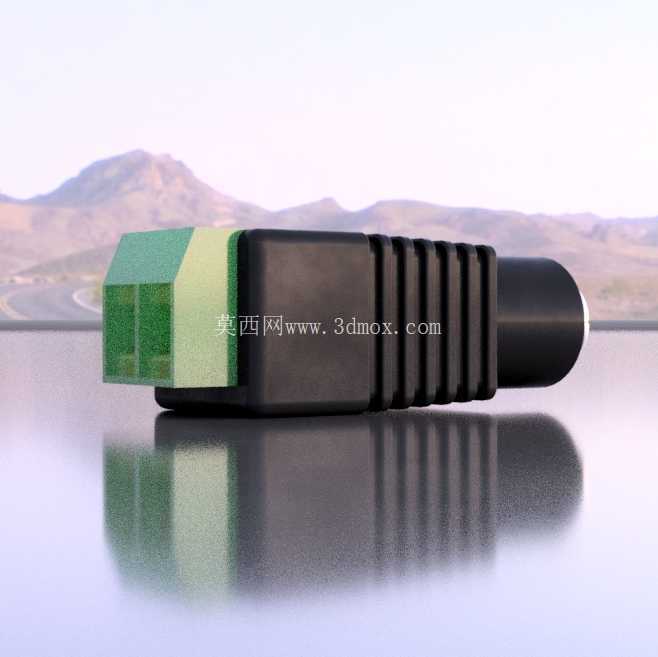

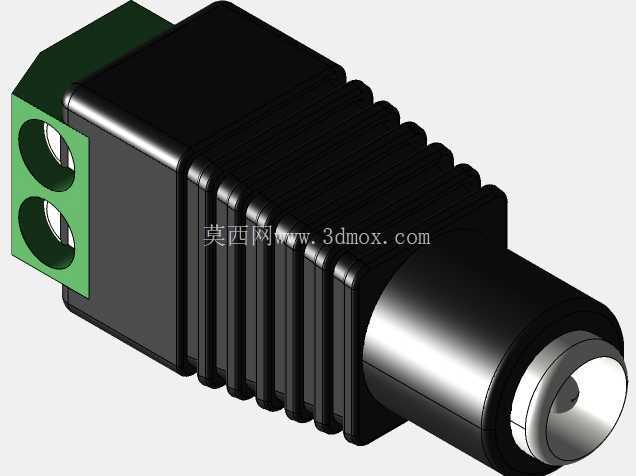

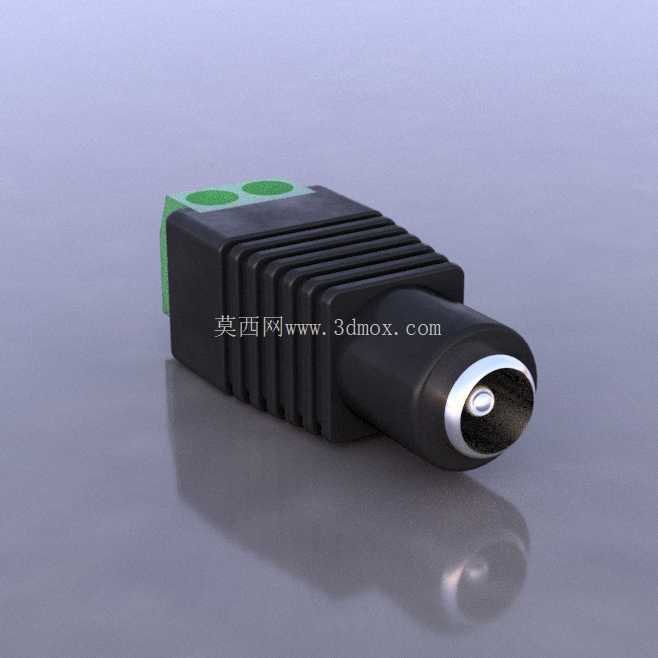

带螺丝接线端子的5.5×2.5规格DC电源插孔

　　在低压直流供电的各类电子设备、小型工控模组、DIY电子制作项目里，电源输入接口的连接可靠性一直是结构设计时容易被忽略却影响整机稳定性的细节，常规焊线式DC插座需要焊接作业，对现场改装、快速接线的场景并不友好，这款带螺丝端子的5.5×2.5DC电源插孔，就是针对免焊快速接线需求设计的接插件方案。

　　从实际应用场景来看，这类插座常被用在桌面小型供电模组、3D打印机改装配件供电端、学生电子竞赛作品的电源输入口、工业现场小型传感器集线模块的直流供电接入位置，不需要准备电烙铁、焊锡丝等焊接工具，只需要一把普通的十字螺丝刀，就能完成电源线的固定连接，对于没有焊接条件的现场调试、临时改装场景适配性很强，也避免了虚焊、焊锡脱落导致的供电接触不良问题。

　　产品的功能特性设计完全围绕免焊可靠连接展开，尾部的绿色螺丝端子台设置了两个独立的接线位，分别对应DC插座的正极内芯与负极外壳，接线时只需要剥去导线端部3-5mm的绝缘层，将裸露的线芯完全插入端子的接线孔内，拧紧对应的压线螺丝就能完成导线的机械固定与电气连接，压线螺丝的压紧力可以保证多股软线也不会出现松脱，相比焊接方式，后期维护更换导线时也只需要松开螺丝就能取出线芯，反复接线也不会损伤插座本身的连接结构。前端的DC插孔部分完全遵循通用5.5×2.5规格的尺寸标准，内芯直径2.5mm，外筒内径5.5mm，和市面上绝大多数同规格的DC电源公头可以完全适配，插拔的阻尼感符合常规接插件的使用要求，公头插入后不会出现松旷脱落的情况，内芯与外筒的导电接触部位采用了导电性能良好的金属材质，接触电阻低，大电流通过时的发热情况控制在合理范围内，可以满足常规12V、24V低压直流供电场景下的载流需求。

　　设计思路上，这款插座没有采用常规DC插座的插针焊脚结构，而是将DC接触组件与螺丝端子台直接集成在同一个绝缘外壳内，省去了焊脚到端子的转接导线，减少了连接节点也就降低了接触故障的概率，外壳部分采用黑色硬质绝缘塑料注塑成型，外壳表面设置了多道环形的防滑筋，既可以在插拔公头时增加手指与插座的摩擦力，方便施力，也能增强外壳本身的结构强度，避免插拔时的应力导致外壳开裂。尾部的端子台与前端DC插孔的衔接位置做了过渡加强结构，不会因为接线时的扭力导致端子台与主体断裂。

　　从外形尺寸与安装边界来看，这款插座整体为直筒式结构，前端DC插孔部分的外径为常规标准尺寸，尾部端子台的宽度略大于主体直径，两个接线孔的间距符合安全电气间隙要求，不会出现正负极爬电距离不足的问题。如果是嵌入式安装在设备外壳上，只需要按照前端筒身的外径开出对应的安装孔，将插座推入安装孔后可以选择点胶固定或者额外增加卡簧固定，不需要预留焊接操作的空间，相比焊线式插座需要在外壳内部预留焊线操作的空间，这款插座的安装深度要求更小，对于内部空间紧凑的小型设备来说更加友好。接线时需要注意正负极的对应关系，通常端子台上会标注正负极标识，接线时确认导线极性后再压紧螺丝，避免反接损坏后端供电设备，剥线时要注意不要让裸露的线芯过长露出端子外部，避免正负极线芯触碰造成短路。

　　在结构建模过程中，需要重点关注几个配合尺寸的公差控制：DC插孔内芯与外筒的同轴度会直接影响公头插拔的顺畅度与接触可靠性，建模时要保证两者的同轴度公差在合理范围内；尾部压线螺丝的孔位要与端子内的导电片对齐，保证螺丝拧紧时可以准确压在导线线芯上；外壳的防滑筋尺寸不需要过大，避免影响外壳的整体美观与安装适配性。对于需要做设备结构适配的设计者来说，可以直接基于这个模型的外形尺寸做安装位的结构设计，不需要额外测绘实物尺寸，能有效缩短结构设计的周期，也能避免自行测绘产生的尺寸误差导致安装时出现干涉或者配合过松的问题。
