标准M8六角锁紧螺母结构设计

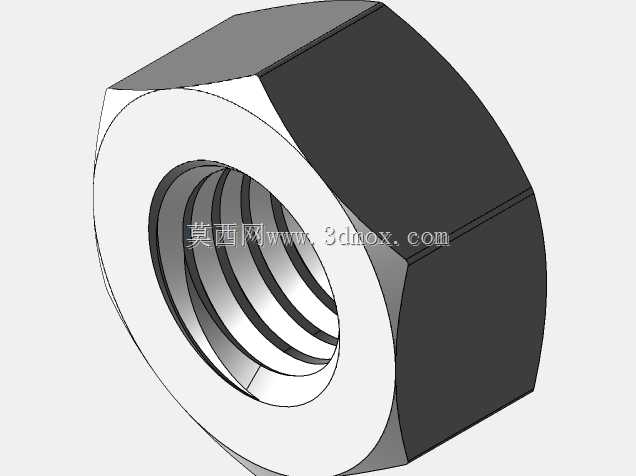

　　日常做设备结构设计时，M8规格的六角螺母是绕不开的基础连接件，从普通的型材机架搭建，到小型自动化设备的模组固定，再到民用五金、轻工机械的装配环节，这类螺母的使用频次几乎能占到紧固件选型总量的两成以上。很多刚入行的工程师容易忽略这类标准件的安装边界校核，总觉得按标准件库调用就不会出错，实际在紧凑安装空间里，恰恰是这类小零件的外形尺寸没算准，导致扳手操作空间不足、装配干涉的问题屡见不鲜。这款M8六角螺母的外形遵循公制紧固件的常规设计逻辑，六方对边尺寸适配常用的13号呆扳手、套筒工具，倒角处理兼顾了螺纹导入的便利性和边角磕碰后的抗变形能力，内螺纹的牙型角严格匹配公制60度三角螺纹规范，和同规格的螺栓、螺柱配合时，能提供稳定的轴向锁紧力。

　　设计这类螺母的三维模型时，不能只画个六方拉伸再切个螺纹孔就草草了事，要考虑实际生产中的工艺细节：比如螺母两端的倒角角度，既要保证螺纹起始端的导向作用，避免拧入时错牙刮伤螺栓螺纹，又不能因为倒角过大减少有效啮合的螺纹扣数，通常有效啮合长度要保证在螺纹公称直径的0.8倍以上，才能达到标准的锁紧强度要求；六方的棱边做微小的圆角过渡，不是为了外观好看，而是热处理过程中避免尖角处应力集中导致开裂，同时装配时也能减少对操作人员的划伤风险。从应用场景来看，这类M8螺母适配的工况覆盖很广，在静态承载的机架连接中，配合平垫、弹垫使用可以满足常规的防松需求；在有小幅振动的设备模组上，配合螺纹胶或者防松垫片，也能达到可靠的连接效果；

　　如果是用于经常拆卸的维护点位，这种六角结构的螺母比圆螺母、蝶形螺母的受力更均匀，反复拆装也不容易出现滑棱变形的问题。做安装边界校核时，要注意螺母的最大外接圆尺寸，在排布安装孔位的时候，相邻两个M8螺母的中心距不能小于对边尺寸加2mm的安全间隙，否则扳手操作时会互相干涉；如果是沉孔安装的场景，沉孔的直径要大于螺母的外接圆直径，深度要能完全容纳螺母厚度，避免螺母凸出安装面影响其他零件装配。很多人做建模时容易忽略螺纹收尾的结构，实际生产中螺母的内螺纹不会完全通切到两端面，会有1-2扣的不完全螺纹段，建模时还原这个细节，才能让后续的装配仿真更贴近真实状态，避免做干涉检查时出现误判。另外，这类螺母的厚度设计也有讲究，常规的标准厚度能满足8.

　　8级及以下强度螺栓的配合锁紧需求，如果是用于高强度连接场景，还可以选用加厚型的M8螺母，但常规设备装配中，标准厚度的款式已经能覆盖绝大多数使用需求，不需要额外选用特殊规格徒增成本。在做三维装配的时候，要注意螺母和被连接件之间的接触面精度，如果被连接件的安装面平面度不足，拧紧螺母时会出现偏载，导致螺纹受力不均，容易出现滑牙或者预紧力不足的问题，这时候往往需要在螺母和被连接件之间增加平垫来分散压力，这也是选型时要提前预留垫片安装空间的原因。
