工业铝型材直角连接铸铝角件结构

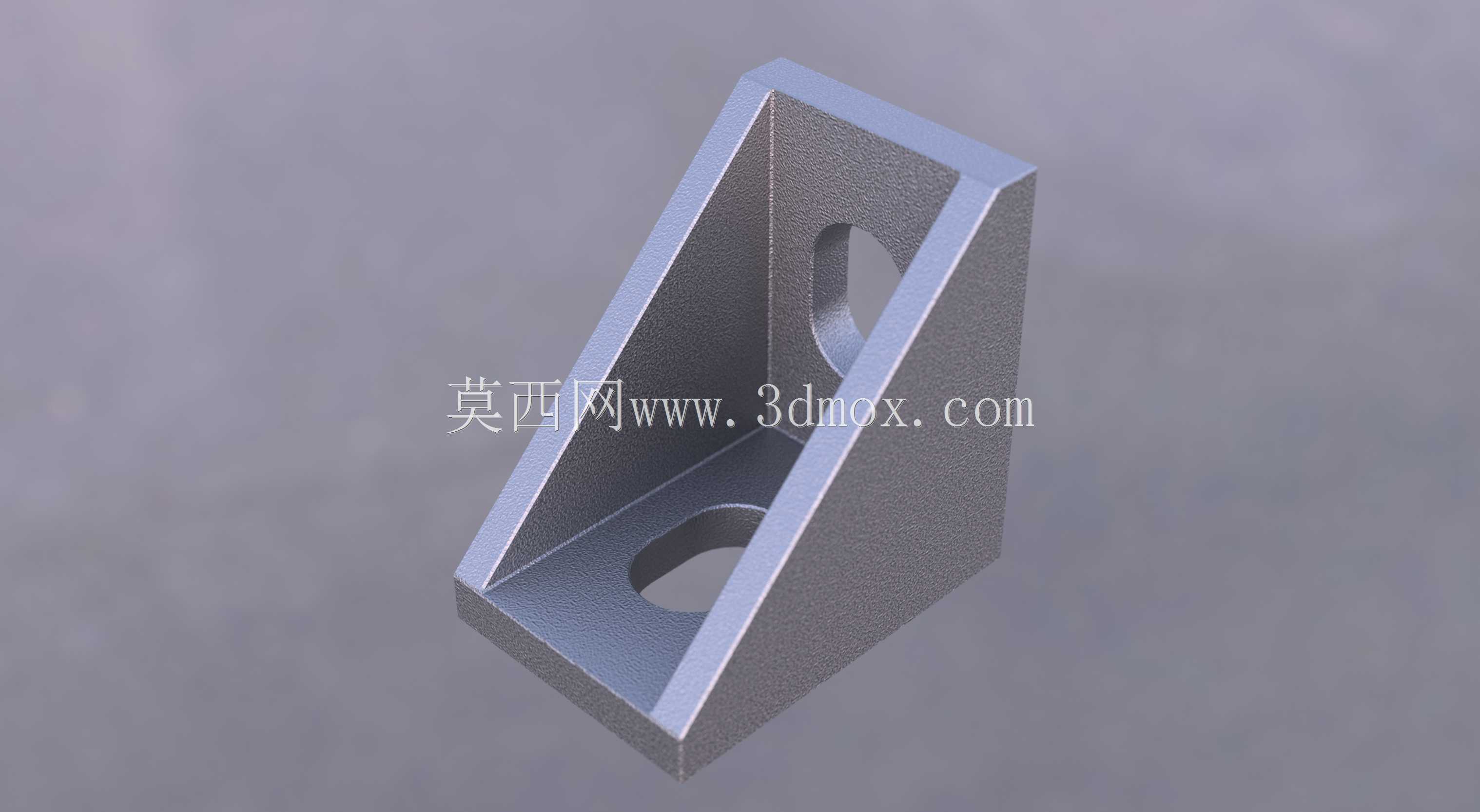

　　在工业铝型材框架搭建场景中，这类角件是最常用的直角加强连接元件，区别于板材弯折的薄角码，铸铝材质的角件本身具备更高的结构强度，能承受更大的侧向载荷与扭矩，不会在设备长期运行产生的振动下出现弯折变形，常见于自动化设备机架、生产线防护栏、3D打印机框架、检测设备工作台的直角位连接加固。从实际安装逻辑来看，角件的两个垂直安装面分别贴合两根垂直拼接的铝型材卡槽面，不需要对铝型材做额外的打孔攻丝加工，只需要将配套的T型螺栓预先卡入铝型材的T型槽内，对准角件上的安装孔位锁紧螺母即可完成固定，安装效率远高于内置角槽连接件，后期调整框架结构或者拆解维护时也不需要大范围拆卸型材，只需要松开对应角件的锁紧螺母就能调整型材位置。

　　角件的加强筋采用一体化三角斜撑结构，从力学角度看，这种结构能将直角位置承受的垂直向下载荷、水平方向的侧向冲击力均匀分散到两个连接面上，避免直角连接处出现应力集中导致的型材变形或者连接松动，很多重载型铝型材框架在底部支撑位、顶部吊装位都会加倍布置这类角件，甚至在同一连接节点叠加两个角件来提升连接刚度。角件上的安装孔设计为长圆孔，这是实际装配中非常实用的细节，因为铝型材切割下料时难免存在长度公差，T型螺栓在型材槽内的预装位置也会存在微小偏差，长圆孔能提供一定的安装调节余量，不需要强行掰动型材对位，降低装配难度，同时长圆孔的走向顺着型材长度方向，锁紧后不会因为设备振动出现螺栓滑移松脱的问题。从安装边界尺寸来看，

　　这类角件的外边缘不会突出铝型材的外表面，安装完成后框架外表面保持平整，不会影响后续防护板、门板、亚克力面板的贴合安装，角件的内侧做了倒角处理，不会和铝型材内角的圆弧过渡位产生干涉，保证两个安装面能完全贴紧型材表面，不会出现安装间隙导致连接刚度下降。在实际选型过程中，需要根据所用铝型材的槽宽、截面尺寸匹配对应规格的角件，比如4040型材配套的角件安装孔距、整体尺寸刚好适配40系列型材的槽位，不会出现孔位不对齐的问题，而铸铝表面的喷塑处理一方面能提升角件的耐腐蚀性能，在车间有切削液、潮湿的环境下也不会轻易生锈，另一方面哑光的表面质感和工业铝型材的阳极氧化表面质感匹配，安装后整体外观协调统一。

　　很多新手在搭建铝型材框架时容易忽略角件的布置密度，比如在设备经常受冲击的位置、悬臂结构的根部，如果角件布置数量不足，长期运行后框架会出现轻微的歪斜，导致安装在框架上的导轨、气缸等执行元件位置偏移，影响设备运行精度，而合理布置这类铸铝角件，能在不显著增加框架整体重量的前提下，大幅提升整个框架的结构稳定性，减少后期的维护调整频率。和钢制焊接角件相比，铸铝角件的重量更轻，不会给铝型材框架增加过多的额外负载，同时铸铝材质不会和铝型材产生严重的电化学腐蚀，长期连接也不会出现接触面锈死难以拆解的问题，在需要频繁调整结构的实验设备、小批量定制自动化设备框架中应用非常广泛。
