面板安装式BNC同轴连接器结构设计

　　在测试仪器、射频信号传输设备的结构设计中，面板安装型BNC连接器是出现频率极高的接口部件，这类部件承担着屏蔽式射频电连接的核心作用，多数场景下作为BNC公头插头的对接母座，为同轴信号提供稳定的传输通路，同时保证连接部位的电磁屏蔽性能，避免外界电磁干扰对信号质量产生影响。很多结构工程师在做整机面板布局时，容易忽略这类接插件的安装细节，最终导致装配阶段出现干涉、错位、密封失效等问题，这个三维结构模型完整还原了连接器各组件的配合关系，能在设计阶段提前规避常见的装配陷阱。

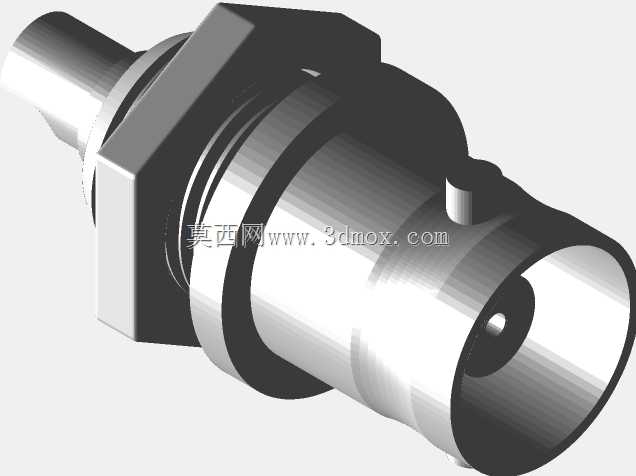

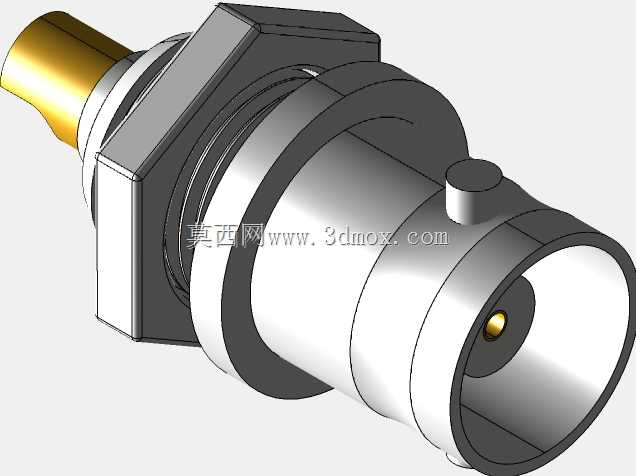

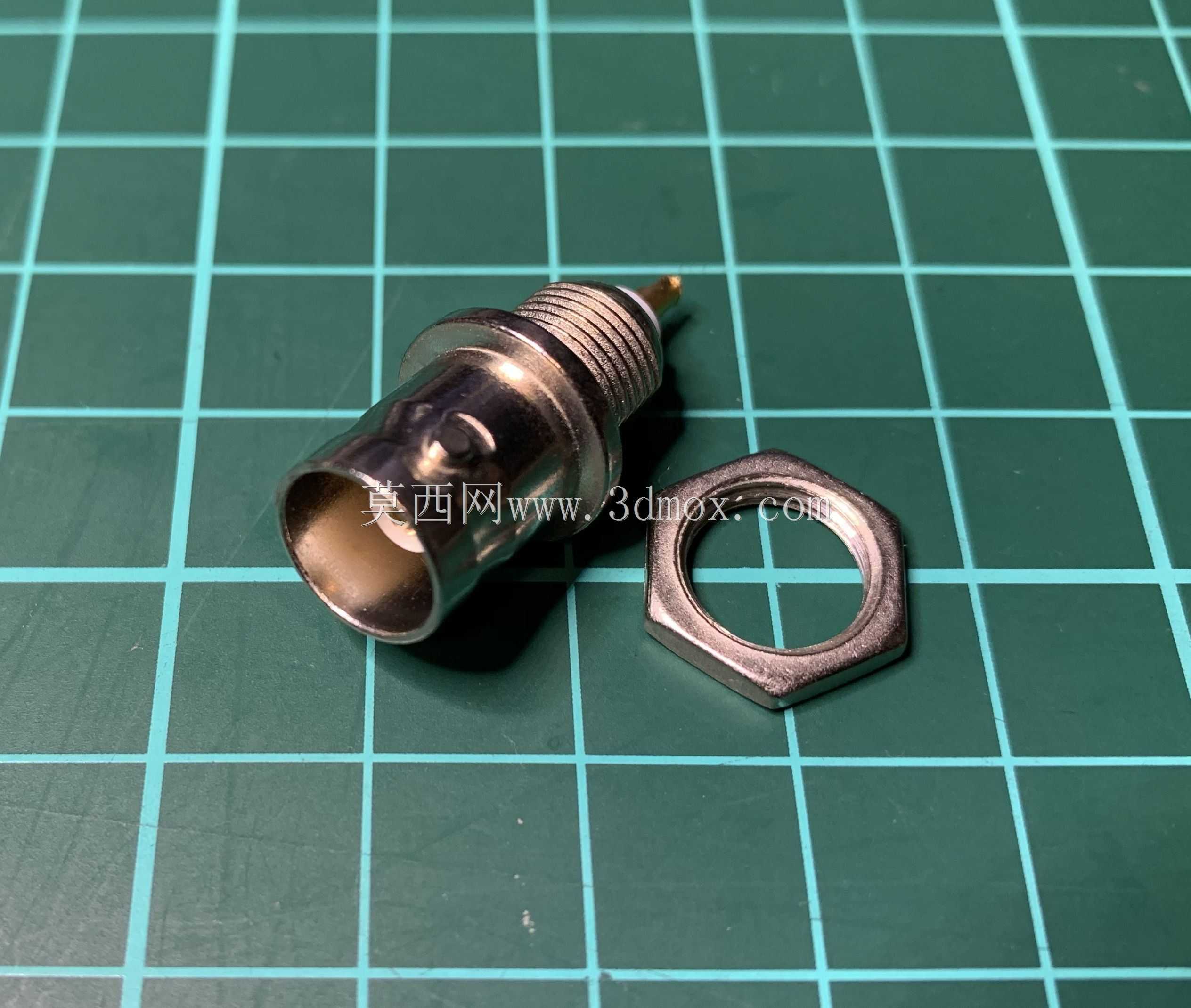

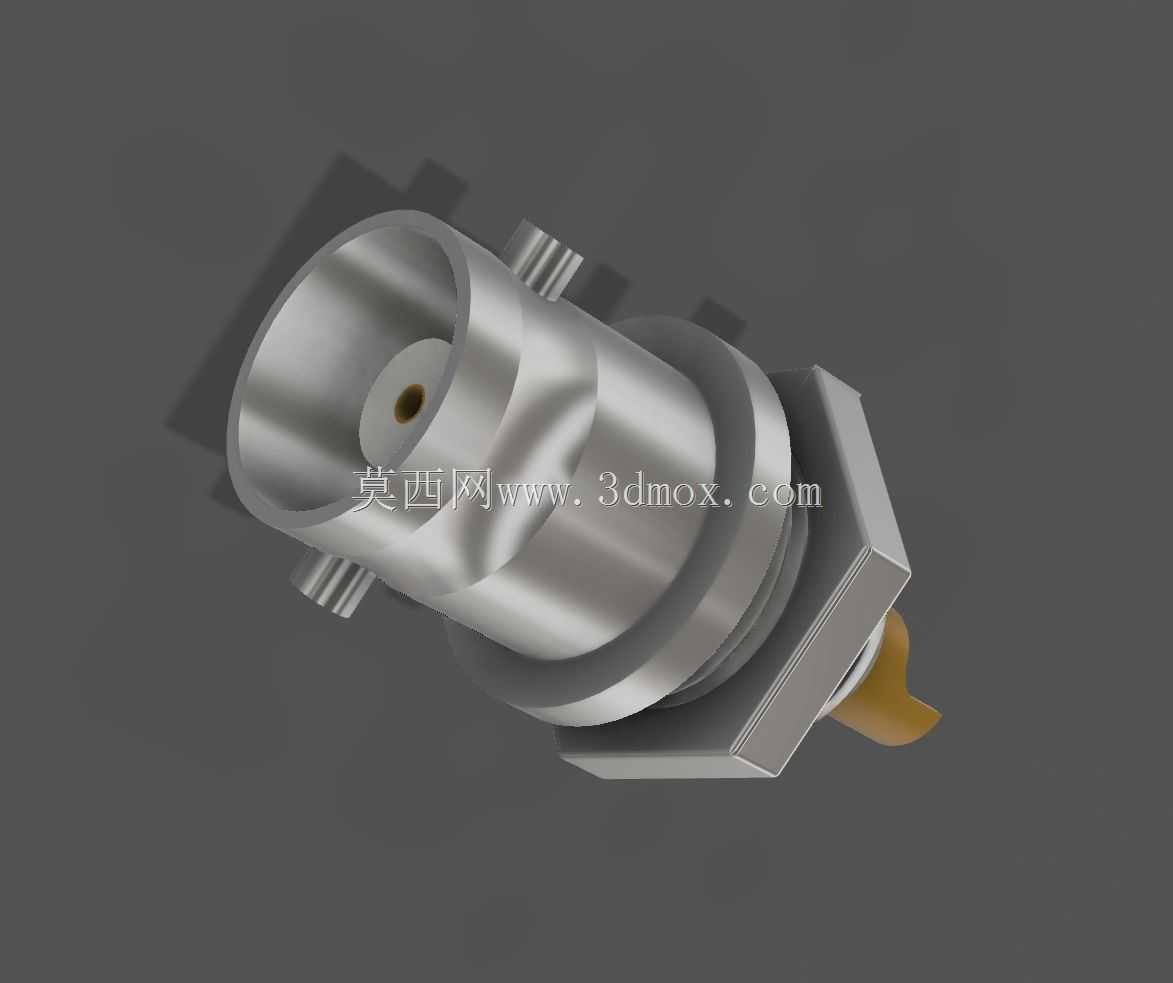

　　从实际应用场景来看，这类BNC母座常被布置在示波器、信号发生器、频谱分析仪等测试仪器的前面板或后面板上，也会用在视频监控设备、射频通信模块的信号接口位置，需要频繁插拔对接的使用场景对其结构强度、安装定位精度都有较高要求。模型完整呈现了连接器的各部分结构：前端是标准BNC接口的同轴腔体，内部包含信号接触针与绝缘支撑结构，外壳采用金属切削成型的结构，保证屏蔽连续性；中部带法兰安装结构，法兰上设置有定位卡位，对应面板上的开孔形状，安装时从面板正面插入后，后部通过锁紧结构固定，不需要额外的复杂紧固件就能实现牢靠固定，同时法兰与面板贴合面可根据需求加装密封垫圈，满足不同防护等级的使用要求。

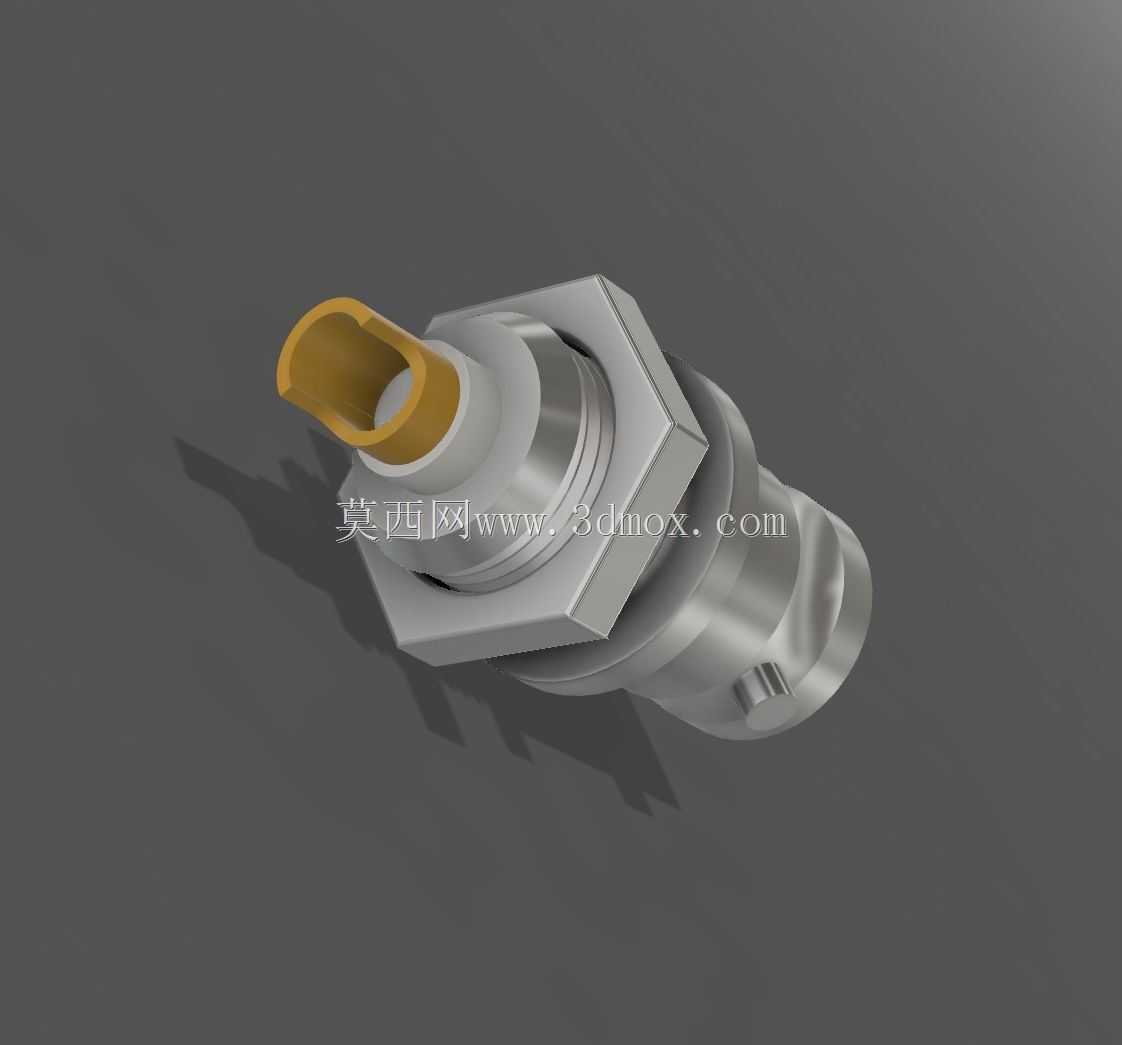

　　在设计思路上，这个模型完全还原了实物的装配层级，将接触件、绝缘介质、外壳、锁紧弹片、尾部出线结构都做了独立的结构呈现，工程师在调用模型做整机布局时，可以直接提取安装边界尺寸：面板开孔需要匹配法兰的卡位形状，避免安装后出现转动；法兰厚度方向的尺寸决定了面板可适配的厚度范围，后部的焊接引脚或接线端的伸出长度，需要和内部PCB板或走线空间做匹配，预留足够的焊接与走线空间，避免和内部其他元器件产生干涉。很多新手设计师在布局这类接口时，只关注正面接口的位置，忽略后部的结构尺寸，往往会出现接口装上后，尾部和内部支架、电路板顶死的问题，或是孔位间距留得不足，相邻接口的插头插拔时互相干扰，这个模型的完整结构可以让设计师在装配环境下直接做干涉检查，提前调整布局位置。

　　从功能特性来看，这款BNC连接器采用卡扣式连接结构，公头插入后旋转卡紧即可实现牢靠连接，插拔操作便捷，同时金属外壳全程包裹信号通路，保证良好的电磁屏蔽效果，适合高频信号的稳定传输。模型中还原了接口内部的绝缘介质定位结构，信号针的同轴度公差在模型中也做了对应体现，能帮助设计师理解接口的配合公差要求，在设计面板开孔时给出合理的公差范围，既保证安装顺畅，又避免间隙过大导致的连接器松动。尾部的接线结构可以适配不同线径的同轴电缆，或是直接做成PCB插针形式，对应不同的整机接线需求，设计师可以根据自身的设计方案，在这个基础模型上调整尾部结构，快速适配自身的产品设计。

　　在安装边界的把控上，除了面板开孔的尺寸要求，还需要注意接口正面的插拔空间预留：BNC公头插入后需要有一定的旋转空间，接口周围不能布置过高的凸起部件，否则会影响插拔操作；法兰背部的锁紧结构需要预留工具操作空间，如果是采用螺母锁紧的款式，要留出扳手的转动空间，方便生产装配时的锁紧操作。很多设备在做EMC测试时出现屏蔽效能不足的问题，往往和BNC连接器的安装方式有关，比如法兰和面板之间没有良好导电接触，或是后部屏蔽层没有可靠搭接，通过这个三维模型的结构展示，设计师可以提前在面板上设计对应的导电衬垫安装槽，保证连接器外壳和设备机壳的可靠导电连接，提升整机的电磁兼容性能。
