33毫米直径微型直流驱动电机结构

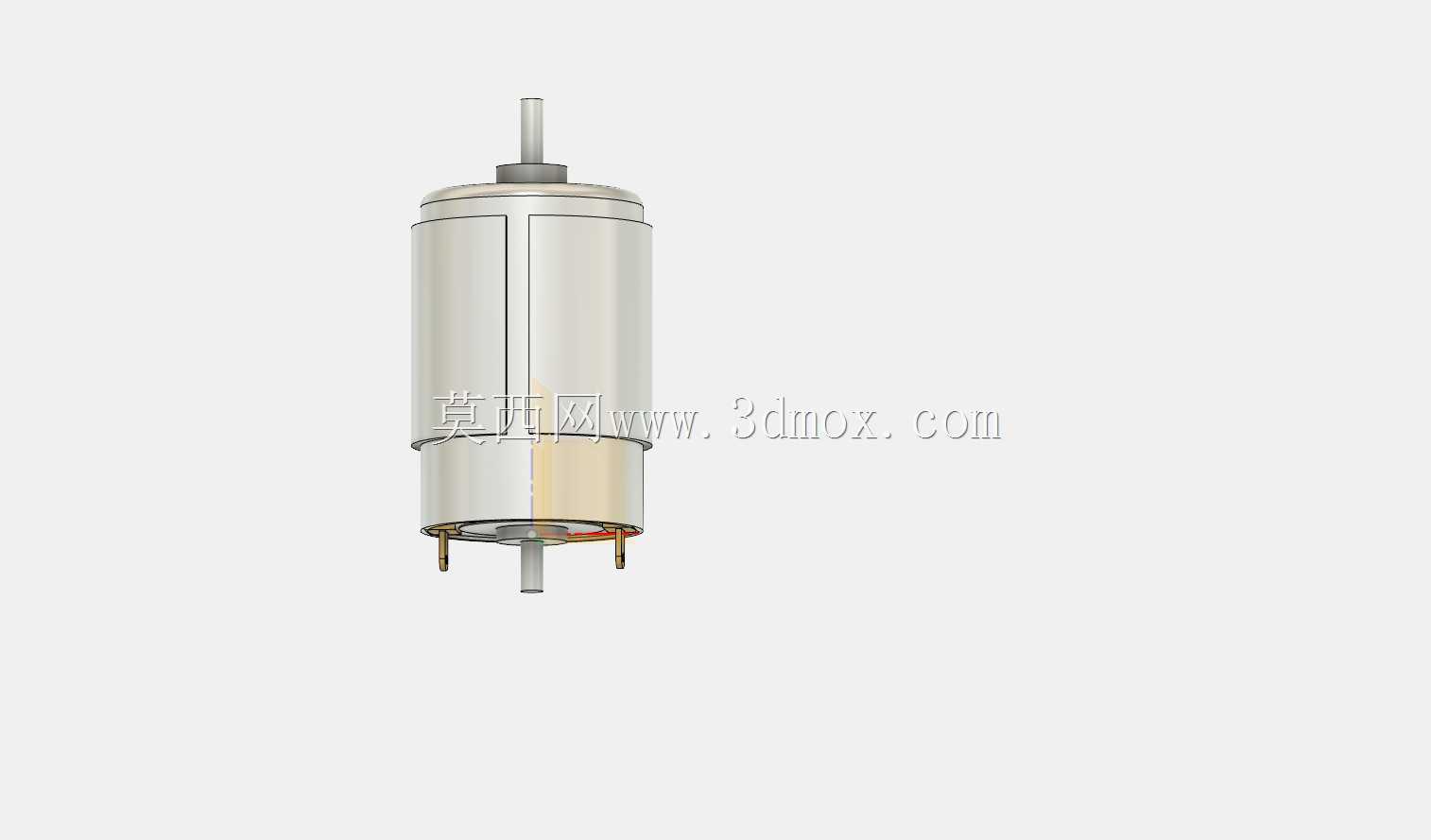

　　意味着包裹电机的安装座内孔尺寸要预留0.1到0.2毫米的装配间隙，不能直接按照33毫米做紧配合，不然批量装配的时候会因为塑胶件或者金属件的成型公差，出现电机压装不到位的问题；输出轴从电机前端盖伸出的长度，要和配套的传动轮、蜗杆或者联轴器的配合深度做匹配，如果轴伸过长，会顶到传动件的端面，导致传动卡滞，如果轴伸过短，传动件的锁紧螺丝没法完全压在轴的平面上，运转过程中容易出现打滑丢转的问题。从实际应用场景来看，这个尺寸的直流电机适配范围非常广，比如小型桌面传送带的动力驱动，因为本身扭矩输出足够带动1到2公斤的负载，转速区间也刚好匹配传送带0.1到0.5米每秒的常用线速度，不需要额外做太大减速比的减速箱；还有小型智能门锁的锁舌驱动机构，在小型自动化执行机构、桌面级实验装置、便携机电产品的结构选型过程中，小尺寸直流电机是出现频率极高的动力输出元件，这类元件的外形边界、安装点位、输出轴配合尺寸，往往直接决定整套传动结构的布局空间，很多初入结构设计领域的工程师容易忽略电机本体的安装干涉问题，只关注额定转速、输出扭矩这类电气参数，最后做装配验证的时候才发现电机本体和周边结构件发生碰撞，或是输出轴的伸出长度和联轴器不匹配，不得不反复修改安装支架的结构，拖慢整体项目进度。这款直径33毫米的微型直流电机，本体总长度控制在67毫米，属于同功率段里结构非常紧凑的规格，在做布局设计的时候，首先要明确几个核心的安装边界：电机的圆柱本体直径33毫米，

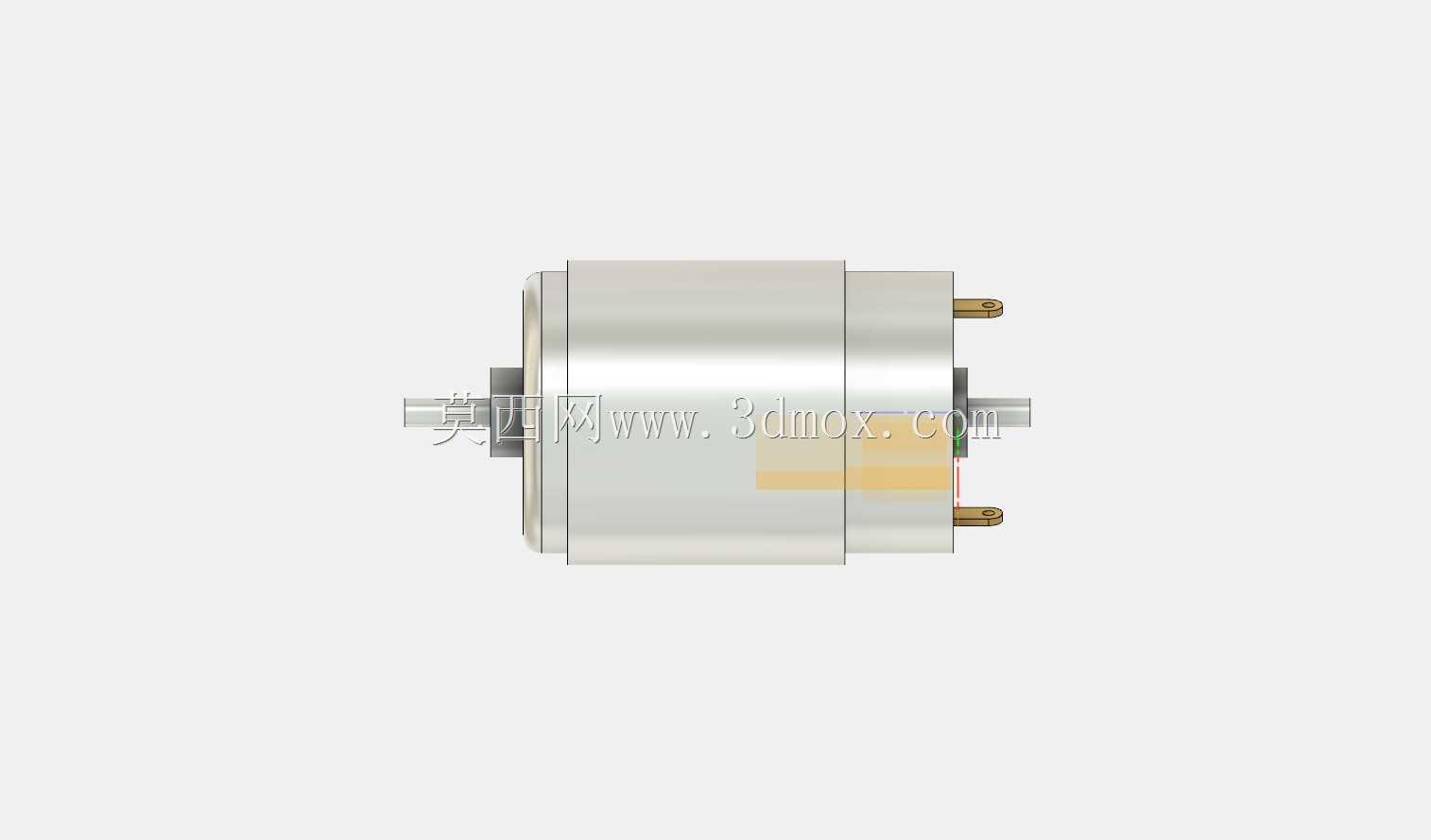

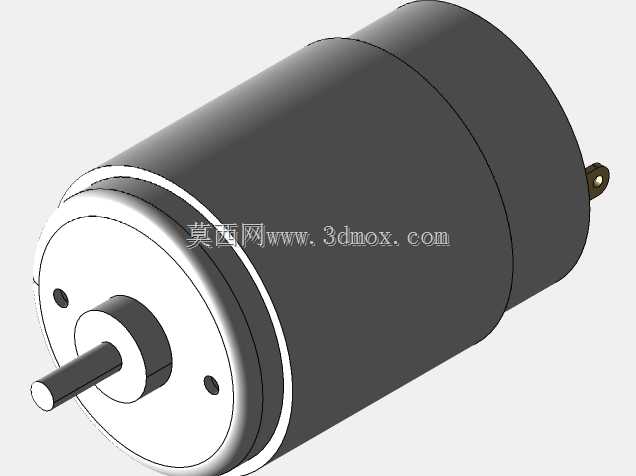

　　安装空间非常局促，传统的大尺寸电机根本塞不进门锁的内部腔体，这个67毫米的总长度刚好能放进锁体的预留空间，而且电机尾部的两个接线插片是垂直于电机本体轴线布置的，接线之后不会额外占用径向空间，不会和锁体内部的拨叉结构发生干涉。在做这款电机的三维建模过程中，首先要还原的是本体的圆柱度特征，不能把电机外壳做成简单的等直径圆柱，实际产品的前端盖和后端盖位置，和本体外壳的配合处有细微的台阶差，这个台阶差是做电机定位的关键结构，很多简化模型会把这个台阶忽略掉，导致做安装卡扣的时候，卡扣没法卡在台阶位置，电机在正反转切换的时候会出现轴向窜动；然后是尾部的两个供电插片，插片的厚度、间距、伸出长度都要按照实际尺寸还原，

　　因为很多结构里会直接用PCB板焊接的方式给电机供电，如果插片的位置偏了0.5毫米，PCB板就没法顺利插装，生产的时候就需要人工掰动插片调整位置，大幅降低装配效率；还有输出轴上的铣扁位置，这个平面是用来给传动件做周向定位的，建模的时候要准确还原铣扁的深度和长度，不然选型的时候选了对应的锁紧螺丝，最后装配的时候螺丝压在圆弧面上，锁不紧的问题非常常见。从设计思路上来说，这类小尺寸直流电机的结构布局，核心是在有限的体积内平衡扭矩输出和运转稳定性，33毫米的直径刚好能放下足够匝数的转子绕组，不会因为体积太小导致绕组线径过细，长时间运转出现过热烧机的问题，67毫米的总长度里，转子部分占了大概三分之二的长度，

　　前后端盖的轴承室预留了足够的空间放微型滚珠轴承，比用铜套轴承的电机寿命长很多，在连续运转的工况下，轴承的温升也能控制在合理范围内。在做设备结构设计的时候，还要考虑电机的减震安装，因为直流电机高速运转的时候会有轻微的振动，如果直接把电机硬锁在塑胶或者金属壳体上，振动会传递到整个设备外壳，产生不必要的噪音，通常会在电机本体和安装座之间加一层1毫米厚的硅胶减震套，这时候在做三维布局的时候，就要把减震套的厚度算进安装空间里，不能直接按照电机33毫米的直径做安装座内孔，要留出减震套的壁厚空间，不然装了减震套之后电机塞不进去。另外还要注意电机尾部的出线或者插片位置的安全间隙，不能让周边的金属结构件碰到带电的插片，要预留至少2毫米的电气间隙，避免出现短路打火的问题。很多工程师在做选型建模的时候，习惯直接调用简化的电机模型，把很多细节特征都去掉，看起来好像不影响整体布局，但是到了实际打样装配的时候，各种干涉问题就会集中暴露，比如电机后端盖的凸起部分、接线插片的折弯角度、输出轴的卡簧槽位置，这些细节如果没有在模型里还原，就会导致结构设计出现漏洞，反复修改图纸打样，浪费时间和物料成本。这款电机的结构特征还原度足够支撑各类小型设备的结构设计选型，不管是做传动结构的干涉检查，还是做安装支架的结构设计，都能直接用来做装配参考，不需要再反复核对实物尺寸，能大幅减少结构设计阶段的尺寸核对工作量，也能避免因为模型尺寸不准导致的装配问题。
